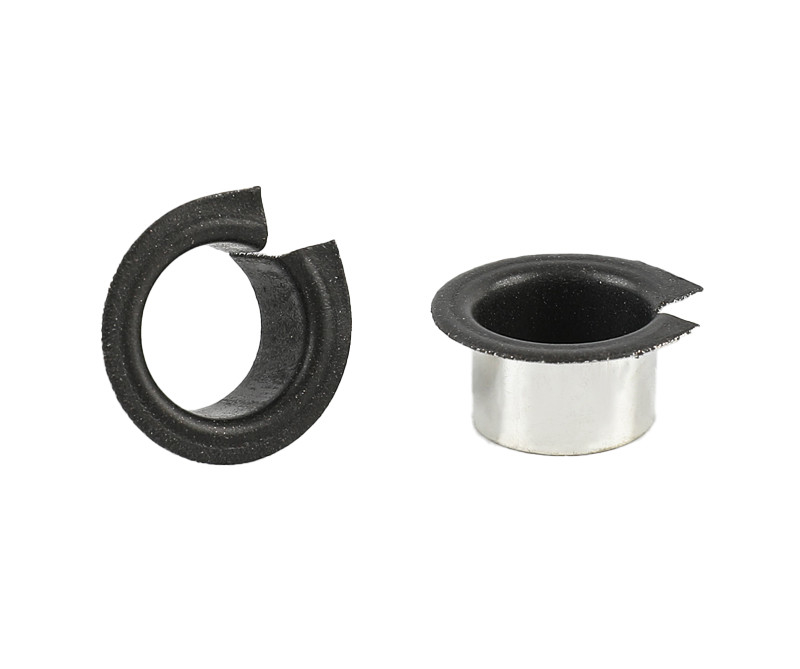

De Anti-Friction PAF P10 Series Flanged Plain Bearing met Tin-Plated Steel is een hoogwaardig onderdeel dat is ontworpen om een soepele en betrouwbare rotatie te bieden met verminderde wrijving.

Dit onderdeel is vervaardigd met een vlak lager van PAF P10-materiaal en biedt een uitstekende slijtvastheid en duurzaamheid, waardoor ook bij hoge belastingen en snelheden een langdurige prestatie wordt gewaarborgd.De met tin beklede stalen ruggengraat is corrosiebestendig en verbetert de algemene sterkte en stabiliteit van het lager.

Het ontwerp van het lager met flenzen biedt extra steun en stijfheid, waardoor het hogere belastingen kan verwerken en vervorming kan weerstaan.verbetering van de onderhoudsdoeltreffendheid.

De Anti-Friction PAF P10 Series Flanged Plain Bearing met Tin-Plated Steel is geschikt voor een breed scala aan industriële toepassingen, waaronder machines, pompen, motoren,en andere apparatuur die een soepele rotatie en een gladde draagkracht vereistDe precieze techniek, de hoogwaardige materialen en de wrijvingseigenschappen maken het een betrouwbare keuze voor industriële toepassingen die de beste prestaties en duurzaamheid eisen.

Flankeerde struiken van de PAF-serie P10

PAF... Flanged Bushes van de P10-seriePTFE-buizen zijn geschikt voor droge loop, lage wrijvingscoëfficiënt, lagere slijtage, goede schuifkenmerken, vormen een overdrachtsfilm die het paringsmetalen oppervlak kan beschermen,met een vermogen van meer dan 10 W,.

Polymeren vlakke lagers Flanged bushes -Hoog laadvermogen, onderhoudsvrij

VIIPLUS is gespecialiseerd in onderzoek en ontwikkeling, productie en verkoop van zelfglijbare lagers.met een breedte van niet meer dan 50 mm, zelfglijmende monometalen lagers en andere lagers.

PTFE-polymerachtige platte lagers zijn ideaal voor toepassingen methoge belastingen en matige snelhedenHet bijzondere aan deze platte lagers is dat ze onderhoudsvrij zijn.

Voor PTFE-polymerachtige platte lagers is het een belangrijke voorwaarde dat zij gedurende een lange periode betrouwbaar functioneren en zelfs bij lage smeermiddelen of drooglopende omstandigheden niet storen.

Metalen-polymeren samengestelde zelfglijdende buizenmateriaal

Stalen rug + poreuze bronzen sinter + PTFE + lood

• DU-zelfslijmbuizen bieden zeergoede slijtage en lage wrijvingover een breed scala aan belastingen, snelheden en temperaturen in droge loopomstandigheden
• Buismateriaal geschikt voor gesmeerde toepassingen

Staal/PTFE gesinterd brons en staal

Metalen-polymeren PTFE platte lagers met bronzen achtergrond

Microsectie

Metalen-polymeren samengestelde zelfglijdende buizenmateriaal

• Glijlaag+PTFE+lood
• Porieus bronzen sinter
• Bronzen achtergrond

Bedrijfsprestaties

Beschikbaarheid

• Buizen van de soort gebruikt voor de vervaardiging van motorvoertuigen: cilindervormige struiken, geflensde struiken, schuifplaten
• Op bestelling vervaardigde formulieren: Standaardvormen in speciale afmetingen, stuwkranken, stuwkranken met flenzen, halflagers, speciale vormen verkregen door stempelen of diep trekken, op maat gemaakte lagers

Toepassingen

• Industrieel ­ Luchtvaart­, landbouw­, bouw­ en materiaal­behandelings­ en vormmachines ­ metaal, kunststof en rubber; kantoor­, medische en wetenschappelijke apparatuur.verpakkingsmiddelen, pneumatische en hydraulische cilinders, pompen en motoren, spoorwegen en trams, textielmachines, kleppen, enz.
• Andere apparatuur voor de scheepvaart en offshore, andere toepassingen in het water of in buitenomgevingen

Metalen-polymeren anti-wrijvingslaaglagers Afmetingen en toleranties volgens ISO 3547 Specificaties: cilindrische struikenHet is van essentieel belang dat de correcte loopruimte wordt gebruikt en dat zowel de diameter van de as als de boor van de behuizing worden afgewerkt tot de in de tabellen vermelde grenzenOnder droge loopomstandigheden zal elke verhoging van de verstrekte vrijstellingen leiden tot een evenredige vermindering van de prestaties.

Du bushing grootte grafiek

du flange bushing

Op bestelling gemaakt

Op bestelling vervaardigde metrische lagers en imperiale busjes: standaardbusjes in speciale afmetingen, pakkingen, bijzondere vormen verkregen door stempelen of diep trekken, op maat gemaakte bussen.

Metrische formaat journallagers schachtgeleiderlagers op bestelling van China √ gecoald brons backing bushings PTFE zelfglijbare lagers.http://bronzegleitlager.com,de toonaangevende leveranciers van platte lagers in China, het productassortiment omvat staal, brons, roestvrij staal of bimetalen platte lagers evenals C86300,C93200 Bornze Bushings, CNC, custom sleeve.

Onderhoudsvrije, metaal-polymer tribologische oplossingen voor omgevingen met een hoge vraag
Metalen-polymeren zelfglijmiddelen

n Lagersoluties

Krijg een citaat!

GEBRUIKSBESCHRIVING

met een vermogen van niet meer dan 10 WPTFEschuiflaag.

Kenmerken

• –Onderhoudsvrij (zelfs smerend)
• ¢ lage wrijving coëfficiënt
• ️ universele lagers
• Lange levensduur

Toepassingsgebieden, bv.

Verpakkingsmachines, motoren, turbines, pompen, vorkheftrucks enz.

Vormen en vormen

Eenvoudige cilindrische lagers, flenstlagers, stuwwasmachines, schuifplaten.

Speciaal vervaardigd

Op aanvraag kunnen wij inch-groottes, speciale lengtes, schuiflagers aanbieden. tot tekening en verschillende PTFE-lagen voor verschillende toepassingsgebieden evenals verschillende steunstukken in staal,bronzen of roestvrij staal, enz..

Ook beschikbaar

met loodvrijPTFE, met een verscheidenheid aanPTFE- mengsels gespecialiseerd voor verschillende industrieën

Split Composite droogschuiflagers;Tin-geplatte staal/koper/PTFE, loodvrij;DIN1494 / ISO3547;Gratis onderhoud;Uitstekende schuif- en slijtageprestaties, geschikt voor verschillende soorten bewegingen,hoog draagvermogen, een sterke aanpassingsvermogen.

De metalen polymer platte lagerstructuur is volledig homogeen, dus alle eigenschappen: slijtage, weerstand, zelfglijning, lage wrijvingscoëfficiënt,de weerstand tegen trillingen en schokbelastingen zijn gelijk in de hele wanddikte van de buizen van de lagers.

VIIPLUS levert zelfglijbare lagers en biedt klanten lagersystemen die aan hun specificatie voldoen of deze overtreffen.

Metalen dragerlagers

De buizen en lagers kunnen in een metalen behuizing worden vervaardigd.Het gebruik van een zelfglijende Ptfe-voer in een metalen behuizing zorgt voor een stijver lager dat aanzienlijk minder loopruimte vereist dan andere niet-metalen lagersOorspronkelijk ontwikkeld om aan de behoeften van de kernenergieindustrie te voldoen, wordt dit ontwerp nu in vele andere toepassingen gespecificeerd.

Metric Journal-lagers, gespleten naad bronzen ruggengraat, werken uitstekend in elke pivot- of koppelingstoepassing.differentialen, scharnieren, pedalen en vele andere draaipunten.

Technische gegevens

• met een gewicht van niet meer dan 50 kg

• Brons / PTFE

• Onderhoudsvrij

Eigenschappen

• Uitstekend glij- en slijtagevermogen, voor alle soorten bewegingen, hoge draagcapaciteit, goede corrosiebestendigheid, niet-magnetisch

Materialen

• Ondersteuningsmateriaal Brons of staal

• Intermediate laag Gesinterd brons

• PTFE met schuiflaag

Materiële eigenschappen

• Specifiek laadvermogen statisch≤ 200 [N/mm2]

• Specifiek draagvermogen (dynamisch ≤ 140 [N/mm2] bij langzame schuifsnelheid)

• Glijsnelheid ≤ 2,5 [m/s]

• Frictiewaarde ***0,02 [μ] tot 0,25 [μ]

• Temperatuurspanning ≈ 200 °C tot + 280 °C

• Max. PV-waarde1,8 [N/mm2 x m/s]

Geduldsgegevens

• Huizen ØH7

• Buizen van inner-Ø na montageH9

• Schachttolerantie f7 tot en met h8

Onderhoud

• is een droogschuiflager met een schuiflaag van PTFE.

Toepassingsgebied

• Machines en installaties, textielverwerking en landbouwmachines, automobielindustrie

Ondertiteling

Speciale afmetingen zijn alleen op aanvraag beschikbaar.*Als u toch graag smeerwerk gebruikt, vergeet dan niet om het schuiflager regelmatig te smeren
