| Merknaam: | VIIPLUS Sleeve & Bearing |
| Modelnummer: | C95400 Aluminiumbrons |
| MOQ: | Standaardgrootte die Geen Minimumordehoeveelheid ringen |
| Prijs: | Bushings High Quality Price Ratio B2B |
| Betalingsvoorwaarden: | T/T, L/C, Western Union, |
| Toeleveringsvermogen: | China, fabrikanten, toeleveranciers, fabriek, groothandel, Metal Journal Bearing, PTFE Self Lubricat |

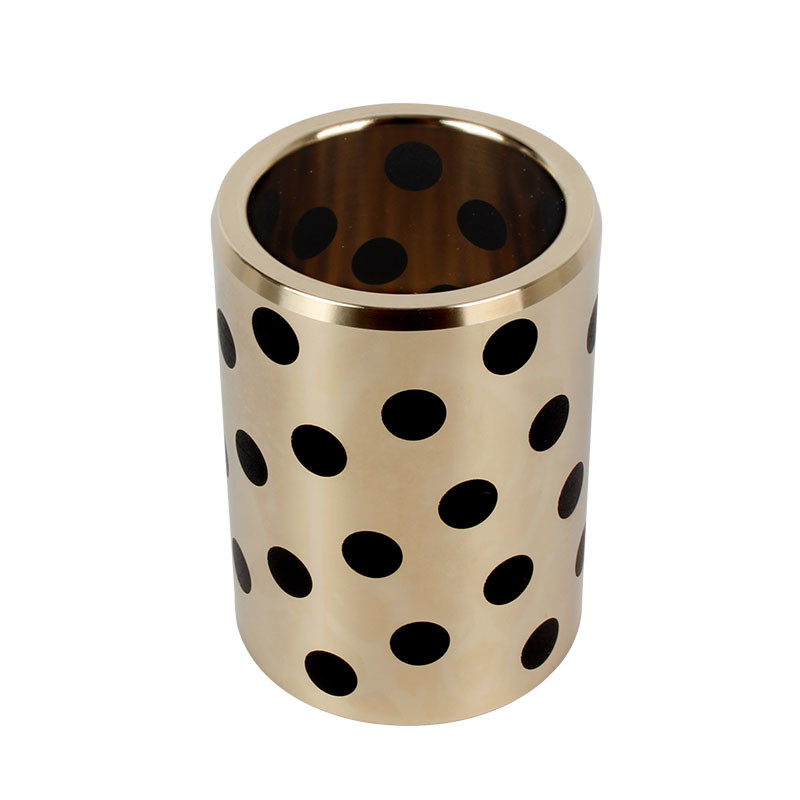

De C95400 aluminiumbronzen bus, verkrijgbaar in zowel schouder- als rechte ontwerpen, biedt uitzonderlijke prestaties en duurzaamheid voor een breed scala aan industriële toepassingen. Aluminiumbrons, een unieke legering die de eigenschappen van aluminium en brons combineert, vertoont een hoge sterkte, corrosiebestendigheid en slijtvastheid.
De schouderontwerpbus heeft een verhoogd of getrapt gedeelte dat extra ondersteuning en stabiliteit biedt. Dit ontwerp wordt vaak gebruikt in toepassingen waar hogere belastingen of extra uitlijning vereist zijn. Het rechte ontwerp biedt daarentegen een meer gestroomlijnd profiel dat geschikt is voor krappe ruimtes of waar een lager profielbus de voorkeur heeft.
Beide ontwerpen van de C95400 aluminium bronzen bus zijn nauwkeurig ontworpen om te voldoen aan strenge kwaliteitsnormen. Ze worden vervaardigd met behulp van hoogwaardige materialen en geavanceerde productietechnieken om superieure prestaties en langdurige duurzaamheid te garanderen.
De aluminiumbronssamenstelling van de bussen maakt ze ideaal voor gebruik in omgevingen die ze blootstellen aan corrosieve chemicaliën of hoge temperaturen. Hun weerstand tegen slijtage en abrasie maakt ze ook geschikt voor toepassingen met hoge snelheid of hoge belasting.
Als u een schouder- of recht ontwerp nodig hebt, is de C95400 aluminiumbronzen bus een betrouwbare en kosteneffectieve oplossing voor het verbeteren van de prestaties en duurzaamheid van uw mechanische systemen. De unieke combinatie van eigenschappen en veelzijdigheid maakt het een populaire keuze voor verschillende industriële toepassingen.
Grafiet geïmpregneerd messing
C95400* Aluminium Brons: C954 Aluminium Brons Bear...
Koperlegering Rechte dunne wand
| Onderdeelnummer | Ik | MPBZ | MPBZU | |||||||||||||||||||||
| Type | DF7 | Dm6 (*1) |
Dikte (N) | *Rotatiestopschroef (referentie) | Dm6 (*1) |
Dikte (N) | ||||||||||||||||||
| MPBZ MPBZU *L-afmetingen in ( ) zijn alleen beschikbaar voor MPBZ. |
5 | +0,022 +0,010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0,028 +0,013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0,034 +0,016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0,041 +0,020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0,050 +0,025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0,060 +0,030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0,071 +0,036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
Wij boeken voortdurend vooruitgang op het gebied van glijlagers, waaronder het praktische gebruik van composietmaterialen en dergelijke.
smeermiddelen voor deksels.
Deze worden Oilless bushings genoemd omdat er geen externe smering nodig is. Oilless lagers hebben droog smeermiddel dat in het basismetaal is geperst.
Op het moment van wrijving vormen deeltjes van vaste smeermiddelen kleine smeermembraantjes op het oppervlak van het bewegende onderdeel.
Viiplus is marktleider voor hoogwaardige aluminiumbronzen
Op bestelling gemaakte C954 aluminium bronzen bus - "Made In China"
Aluminiumbrons is de koperlegering met de hoogste sterkte.
| Tabel met materiaalsamenstelling en -eigenschappen | |||||||||||
| Cijfer | Brons legering materiaal | ||||||||||
| Materiaal | CuZn25A15Mn4Fe3 | CuSn5Pb5Zn5 | CuAI10Ni5Fe5 | CuSn12 | |||||||
| Dikte | 8 | 8.9 | 7.8 | 8.9 | |||||||
| HB-hardheid | >210 | >70 | >150 | >95 | |||||||
| N/mm² Treksterkte |
>750 | >200 | >600 | >260 | |||||||
| N/mm² Vloeigrens | >450 | >90 | >260 | >150 | |||||||
| % Verlenging |
>12 | >15 | >10 | >8 | |||||||
| Coëfficiënt lineaire expansie | 1,9x10-5/C | 1,8x10-5/C | 1,6×10-5/℃ | 1,8×10-5/℃ | |||||||
| ℃ Max. temperatuur |
-40～+300 | -40~+400 | -40～+400 | 40～+400 | |||||||
| N/mm² Max. belasting |
100 | 60 | 50 | 70 | |||||||
| m/mm Max. belasting (droog) |
15 | 10 | 20 | 10 | |||||||
| N/mm²*m/mm Max.PV(smering) |
200 | 60 | 60 | 80 | |||||||
| 300N/mm² Copressie Deformatie |
<0,01 mm | <0,05 mm | <0,04 mm | <0,05 mm | |||||||
Hoogste sterkte standaardmaatC95400Aluminium BronsGrafiet geplugde flens
Gegoten bronzen bus voor graafmachines en vuilniswagens Buslagers, Industriële robots bronzen bussen, Spuitgietmachines bronzen bus,
Schildtunnelboormachines, bronzen bussen, damdeuren, bronzen lagers, waterturbines voor waterkracht, bronzen bussen, waterkleppen, bronzen bussen en meer.
Hoogwaardige zelfsmerende lagers voor een concurrerende prijs. Hoogwaardige Chinese producten. Door SGS gecontroleerde leveranciers. Toonaangevend B2B-portaal.
C95400 CuAl10Fe3 aluminiumbrons is het meest voorkomende aluminiumbrons en wordt gebruikt op veel locaties met een zware, hoge belasting en veel slijtage.
Goede treksterkte, ductiliteit, lasbaarheid en vermoeiingsweerstand.
Typische toepassingen zijn onder meer wormwielen, bussen, pompcomponenten en lagers.
Aluminiumbrons bus C95400 Aluminiumbrons, ook bekend onder C954, is de meest populaire, universele aluminiumbronslegering.
Het biedt een hoge vloei- en treksterkte, goede ductiliteit, lasbaarheid en uitzonderlijke weerstand tegen slijtage, vermoeiing en vervorming bij schokken of overbelasting.
C95400 aluminiumbrons is een taai, hard aluminiumbrons dat bestand is tegen slijtage, schuring en vervorming onder hoge drukbelastingen.
In combinatie met verschillende metalen verlengt C95400 aluminiumbrons de levensduur van onderdelen, verlaagt het de onderhoudskosten en vermindert het wrijving, slijtage en slijten.
Wij produceren C95400, C95500 en C95900 in standaardmaten voor rond, buis en rechthoek. Aluminium, in combinatie met ijzer en nikkel in C95500,
fungeert als versterking in deze legeringen. Alle aluminiumbronzen kunnen warmtebehandeld worden, wat de treksterkte verder verhoogt.
| Koperlegering nr. | Cu% | Pb% | Sn% | Zn% | Fe% | P% | Ni% | Al% | Bi% | Mn% | S% | Sb% | Si% |
| C89325 | 84.00-88.00 | 0.1 | 9.00-11.00 | 1 | 0,15 | 0.1 | 1.003 | 0,005 | 2.70-3.70 | 0,08 | 0,5 | 0,005 | |
| C89831 | 87.00-91.00 | 0.1 | 2.70-3.70 | 2.00-4.00 | 0,3 | 0,05 | 1.003 | 0,005 | 2.70-3.70 | 0,08 | 0,25 | 0,005 | |
| C89833 | 86.00-91.00 | 0,09 | 4.00-6.00 | 2.00-6.00 | 0,3 | 0,05 | 1.003 | 0,005 | 1.70-2.70 | 0,08 | 0,25 | 0,005 | |
| C89835* | 85,00-89,00 | 0,09 | 6.00-7.50 | 2.00-4.00 | 0,2 | 0.1 | 1.003 | 0,005 | 1.70-2.70 | 0,08 | 0,35 | 0,005 | |
| C89844 | 83.00-86.00 | 0,2 | 3.00-5.00 | 7.00-10.00 | 0,3 | 0,05 | 1.003 | 0,005 | 2.00-4.00 | 0,08 | 0,25 | 0,005 | |
| C90300* | 86.00-89.001 | 0,3 | 7.50-9.00 | 3.00-5.00 | 0,2 | 0,052 | 1.003 | 0,005 | 0,05 | 0,2 | 0,005 | ||
| C90800 | 85.00-90.001 | 0,25 | 11.00-13.00 | 0,25 | 0,15 | 0,302 | 0,503 | 0,005 | 0,05 | 0,2 | 0,005 | ||
| C90810 | Opm.1 | 0,25 | 11.00-13.00 | 0,3 | 0,15 | 0,15-0,802 | 0,503 | 0,005 | 0,05 | 0,2 | 0,005 | ||
| C95400* | 83.00 minuten | 3.00-5.00 | 1.503 | 10.00-11.50 | 0,5 | ||||||||
| C95500* | 78.00 minuten | 3.00-5.00 | 3.00-5.503 | 10.00-11.50 | 3.5 | ||||||||
| C95900* | Opm. | 3.00-5.00 | 0,503 | 12.00-13.50 | 1.5 |
*Standaard op voorraad legering. 1Bij het bepalen van Cu min., kan Cu worden berekend als Cu + Ni. 2Voor continu gietstukken, moet P 1,5% zijn, max.
De 3Ni-waarde is inclusief Co. Let op: Tenzij anders aangegeven, vertegenwoordigen de afzonderlijke waarden maxima.
| Treksterkte (min) | Vloeigrens (bij 0,5% rek onder belasting min.) | Verlenging (in 2in. of 50mm min, %) | Brinell-hardheid (min) | ||
| Ksi | MPa | Ksi | MPa | ||
| 85 | 485 | 32 | 195 | 12 | 170 |
| Smeltpunt - Liquidus | 1038 °C |
| Smeltpunt - Solidus | 1027 °C |
| Dikte | 7,45 g/cm3 bij 20 °C |
| Soortelijk gewicht | 7.45 |
| Elektrische geleidbaarheid | 0,075 MegaSiemens/cm bij 20 °C |
| Thermische geleidbaarheid | 58,7 W/m bij 20 °C |
| Coëfficiënt van thermische uitzetting 68-572 | 15,5 · 10-6 per °C (20-300 °C) |
| Specifieke warmtecapaciteit | 419 J/kg bij 20 °C |
| Elasticiteitsmodulus in spanning | 107000 MPa |
| Magnetische permeabiliteit* | 1.27 |
| Magnetische permeabiliteit** | 1.2 |
Zoeken op bronsbussenmateriaal (productselector)U kunt een bronslagermateriaalproduct selecteren en een offerte aanvragen.
Fabrikant van continu gegoten bronzen C95400 aluminiumbronzen bussen.
Viiplus metaalpolymeercomposietlagers en bussenproducten is de toonaangevende binnenlandse Chinese producent van glijlagerproducten en -producten.
Viiplus blinkt uit in de productie van hoogwaardige gietstukken en metaalproducten.
Zo hebben we een reputatie opgebouwd als het gaat om het voldoen aan de eisen van onze klanten op het gebied van betrouwbaarheid, beschikbaarheid en waarde.
Aluminiumbrons is de hoogste sterkte standaard koper-gebaseerde legering. Geschikt voor hoge temperatuur omgevingen om zelf-smering te bereiken.
VIIPLUS produceert C95400 aluminiumbronzen bussen als standaard voorraadlagers in standaardmaten van busbussen.
Aluminium in combinatie met ijzer en nikkel in C954 fungeert als versterkingsmiddel in deze legeringen.
Alle aluminiumbronzen bussen kunnen warmtebehandeld worden, waardoor de treksterkte verder toeneemt.
✔ Standaard op voorraad zijnde bronzen hulsbussen met grafietproduct
Gegoten bronzen bussen
C95400 Aluminiumbronzen bus met grafiet is een op koper gebaseerd zelf-smerend lager voor toepassingen met zware belasting waarin vaste smeerpluggen zijn verwerkt.
Kenmerken van C95400 aluminium bronzen bussen
De zelf-smerende, met grafiet gevulde bronzen busbussen worden vervaardigd uit continu gegoten bronzen staafmateriaal.
Vervolgens worden ze gefreesd en afgedicht met pluggen op basis van vast smeermiddel en grafiet.
Bronzen struiken
Hoogwaardige koperlegering als basismateriaal, gebruiksomstandigheden volgens een bepaald aandeel van het bewerkte gat in het werkoppervlak en vul met een vast smeermiddel.
Hoogwaardige koperlegering biedt een hoog draagvermogen en het vaste smeermiddel kan worden gevormd met een lagere wrijving. Onder droge omstandigheden ontwerpen we ....
Flens Massief Brons Metaal Zelf-smerende Lagers
Koper gegoten bronzen lagers / geflensde bronzen lagers
VSB-50 Flensbronzen bussen
lagerbus huls messing lagerbus messing huls bus bus huls
1. Kan langdurig zonder enige ol werken
2. Extreem hoog draagvermogen, goede anti-slijtage en lagere wrijving
3. Bijzonder geschikt voor lage snelheid en hoge belasting
4. Geschikt voor heen en weer gaande, oscillerende of intermitterende bewegingen waarbij het moeilijk is om een oliefilm te vormen
5. Goede chemische bestendigheid en anti-corrosie-eigenschappen
6. Kan worden gebruikt in een breed temperatuurbereik van -40℃ tot +300℃
Het VSB-50 flensmateriaal is gemaakt van sterk gegoten bronsmetaal met speciale vaste smeermiddelen erin verwerkt.
Het basismetaal is bestand tegen hoge belastingen en de vaste smeermiddelen zorgen voor zelf-smering.
Het lager toontUitstekende prestaties zonder voorsmering bij extreem hoge/lage temperaturen en lage snelheden.
Dit materiaal biedt een onderhoudsvrije lageroplossing, met name bij hoge belasting en onderbroken of oscillerende bewegingen.
|
Cijfer |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
Materiaal |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
Dikte |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Hardheid |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
Treksterkte |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
Vloeisterkte |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
Verlenging |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
Coëfficiënt van lineaire expansie |
1,9×10-5/℃ |
1,8×10-5/℃ |
1,6×10-5/℃ |
1,8×10-5/℃ |
1,9×10-5/℃ |
|
Max. temperatuur |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
Max. dynamische belasting |
100 |
60 |
50 |
70 |
120 |
|
Max.snelheid (droog) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s(smering) |
200 |
60 |
60 |
80 |
200 |
|
Compressie vervorming |
< 0,01mm |
< 0,05 mm |
< 0,04 mm |
< 0,05 mm |
< 0,005 mm |
|
Productnr. |
Chemische samenstellingen |
||||||||
|
VSB-50 |
Ik |
Zink |
Al |
Fe |
Mijn |
Si |
Ik |
Sn |
Pb |
|
60~66 |
22~28 |
5,0~8,0 |
2,0~4,0 |
2,5~5,0 |
<0,1 |
<0,5 |
<0,2 |
<0,2 |
|
Lagervormen verkrijgbaar in standaardafmetingen
· Cilindrische bussen
· Geflensde bussen
· Schuifplaten
Lagervormen op maat:
standaardvormen in speciale afmetingen, drukringen, flensdrukringen, halve lagers, speciale vormen verkregen door stansen of dieptrekken, aangepaste lagerontwerpen
Algemene industriële machines en zware industriële installaties.
Matrijzen-/vormindustrie
Wij leveren alle soorten zelf-smerende glijblokken, geleidehulzen, wiggen en andere producten voor autobandenmallen, spuitgietmatrijzen en stansmessen.
Klant bronzen bussen maat
Neem gerust contact met ons op!
De ontwikkeling van de VIIPLUS om de nieuwe materialen en nieuwe glijlagerproducten te bestuderen
