| Merknaam: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| Modelnummer: | de stevige ring, brons met smeermiddel stopt ingebedde onderhoud-Vrij |
| MOQ: | Verhandelbaar |
| Prijs: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| Betalingsvoorwaarden: | TT op voorhand |
| Toeleveringsvermogen: | China, fabrikanten, toeleveranciers, fabriek, groothandel, Metal Journal Bearing, PTFE Self Lubricat |

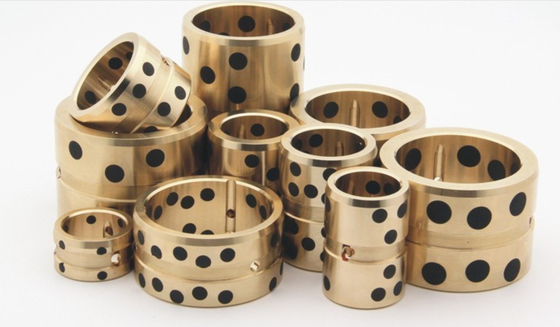

C86300 Olievrije bosjes met grafietstoppen zijn mechanische onderdelen die speciaal zijn ontworpen om te werken zonder dat externe smering nodig is.Het C86300 mangaanbronzen materiaal biedt een uitstekende sterkte, duurzaamheid en slijtvastheid, terwijl de in de binnenste bekleding van de bushing ingebedde grafietstokjes fungeren als een natuurlijk smeermiddel, waardoor wrijving wordt verminderd en een soepele werking wordt gewaarborgd.

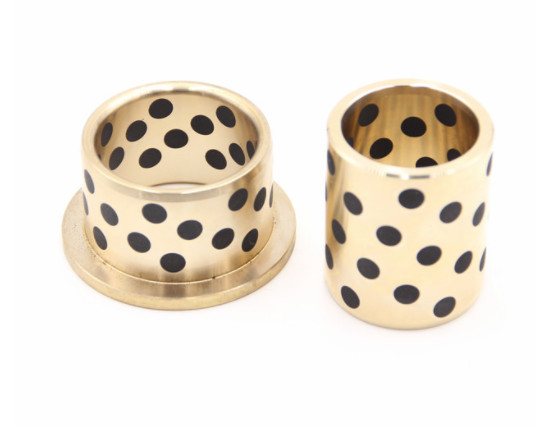

Het flensige ontwerp van deze busjes maakt het gemakkelijk te installeren en veilig te monteren binnen de toepassing.De grafietproppen verbeteren de prestaties van de busjes door een continue smeerfunctie te bieden en de noodzaak van onderhoud of vervanging te verminderen.
In toepassingen waar smering niet mogelijk of wenselijk is, bieden C86300 Mangan Bronze Flange Oilless Bushes met Grafiet Plugs een betrouwbare en efficiënte oplossing.Ze worden vaak gebruikt in industrieën zoals de staalproductie., mijnbouw, scheepvaart en zware machines, waar de busjes worden blootgesteld aan hoge belastingen, hoge temperaturen en ruwe omgevingen.
Bij de keuze van C86300 Manganese Bronze Flange Oilless Bushes with Graphite Plugs is het belangrijk rekening te houden met de specifieke vereisten van uw toepassing, waaronder de afmetingen, het draagvermogen,en bedrijfsomstandighedenHet is ook raadzaam om met een fabrikant of leverancier te overleggen om ervoor te zorgen dat de door u gekozen busjes aan uw behoeften voldoen en optimaal werken binnen uw systeem.
Materiaal:met een gewicht van niet meer dan 50 kg, olievrij smeren Let op: Montageleidingen / Afmetingsvoorschriften en toleranties aan het eind van hoofdstuk D. Aandacht: Bomen mogen alleen met axiale beweging worden gebruikt!
van de soort gebruikt voor de vervaardiging van motorvoertuigenDeze producten worden voornamelijk gebruikt bij toepassingen waarbij continue smeermethoden nodig zijn in moeilijk bereikbare gebieden.Grafietis mechanisch gedwongen
Deze lagers zorgen voor een continue smeerwerking gedurende een periode van meer dan 30 minuten.lange perioden zonder onderhoud.
● Het heeft een onvergelijkbare prestaties onder hoge belasting en lage snelheid.
● Uitstekende slijtvastheid op plaatsen waar het moeilijk is om een oliefilm te vormen vanwege wisselende, oscillerende bewegingen en vaak intermitterende bewerkingen.
● Opmerkelijk bestand tegen corrosie en chemische aanvallen.
● Onderhoudsvrij en bespaart exploitatiekosten.
Tegenwoordig is NC-bewerking gerealiseerd en zijn de bewerkingsnauwkeurigheid en productietechnologie gestabiliseerd en verbeterd
NAAMS zelfglijdende gidsbuizen, de productnauwkeurigheid is betrouwbaar, de afmetingen stabiel, kanVerminder de tijd voor de montage van de vormgids en de kosten voor de productie van de vorm!
1Geschikt voor de vormindustrie, veel gebruikt.
2.met een breedte van niet meer dan 50 mmworden geselecteerd om de duurzaamheid van de geleidingshoes in de geleidingsprestaties sterk te vergroten en een prachtige metalen glans te hebben.
3. na fijn afstemmen, is de taaiheid, gladheid enDe positioneel prestaties zijn uitstekend.
4.Hoge dimensionale nauwkeurigheid, stabiele kwaliteit en volledige specificaties.
Lees meer over zelfglijbare plastic platte lagers bijDe Commissie heeft de Commissie verzocht de volgende informatie te verstrekken:, ontworpen voor maximale levensduur onder extreme industriële omstandighedenlage kosten.
C-86200/C-86300Zelfglijdend behuizingslager Bewerking Gegooid op centrifuge C86300 Mangan-brons Gegooid bronslagers metsmeermiddelen met vaste grafiet
Snel.
Beter.
Veiliger.
Ontworpen voor eenEen langere en betrouwbaarder levensduur
Materiaalkwaliteit:C-86200 of C-86300
Voorwaarden...
· Verslag van de dimensionale inspectie.
· Testcertificaat voor de mechanische eigenschappen (met inbegrip van hardheid en dichtheid) van het materiaal.
Bronzen kan werken ophoge snelheden onder zware lasten,maar vereiseneen hoge hardheid van de as en niet-aastende bedrijfsomstandigheden.Deze legering heeft:uitstekende mechanische eigenschappen en goede corrosiebestendigheid. Deze legering is gecompromitteerd van koperDeze combinatie verhoogt de treksterkte.
| Chemische eisen | ||||||||||||
| met een gewicht van niet meer dan 10 kg legering UNS nr. |
Samenstelling, % max, behalve indien aangegeven | |||||||||||
| Nikkel | ||||||||||||
| met een gewicht van niet meer dan 10 kg | Blik | Lood | Zink | Zuivel | Inclusief | Aluminium | Mangan | Antimon | Zwavel | Fosfor | Silicium | |
| Cobalt | ||||||||||||
| C86300 | 60.0 ¢ 66.0 | 0.20 | 0.20 | 22.028.0 | 2.0 ¥4.0 | 1.0Een | 5.0 ¢7.5 | 2.555.0 | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? |
| C90500 | 86.0 ¢ 89.0 | 9.0110 | 0.30 | 1.03.0 | 0.20 | 1.0Een | 0.005 | - Wat is er? | 0.20 | 0.05 | 0.05B. | 0.005 |
| C91100 | 82.0 ¢85.0 | 15.0 ¢17.0 | 0.25 | 0.25 | 0.25 | 0.50Een | 0.005 | - Wat is er? | 0.20 | 0.05 | 1.0B. | 0.005 |
| C91300 | 79.0 ¢ 82.0 | 18.0 ¢ 20.0 | 0.25 | 0.25 | 0.25 | 0.50Een | 0.005 | - Wat is er? | 0.20 | 0.05 | 1.0B. | 0.005 |
| C93700 | 78.0 ¢ 82.0 | 9.0110 | 8.0110 | 0.8 | 0.7C | 0.50Een | 0.005 | - Wat is er? | 0.50 | 0.08 | 0.10B. | 0.005 |
| Een Bij de bepaling van het koperminimum kan koper worden berekend als koper plus nikkel. | ||||||||||||
| B. Voor continue gietstukken moet het fosfor maximaal 1,5 % bedragen. | ||||||||||||
| C Het ijzer moet maximaal 0,35 % bedragen wanneer het wordt gebruikt voor staalondersteuning. | ||||||||||||
Radiële poorten, Verticale poorten, Stop logs, Penstock staal voering, Mechanische hefbomen, Hydraulische hefbomen, Instrumentatie, Gantry Kranen, Overhead Kranen,Reservoir Management Services met toepassingen in- Wat is er?
Ware opslag
Overstromingsbeheersing
Hydro-elektrische energieopwekking
Irrigatie
Gegote koperlegering
Type:Loodvrij messing
|
Chemische samenstelling massa/% |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
C. |
Sn |
Al |
Fe |
Deeltjes |
Ni |
Pb |
- Jawel. |
P |
Zn |
|
60-66 |
0.2 |
5.0-7.5 |
2.0-4.0 |
2.5-5.0 |
1 |
0.2 |
_ |
_ |
_ |
|
Mechanische eigenschappen |
|||
|---|---|---|---|
|
Treksterkte Mpa (min) |
Kracht van het vermogen MPa ((min) |
Verlenging in % |
Brinellhardheid ((HB) |
|
758 |
427 |
14 |
225 |
1"In de chemische samenstelling vertegenwoordigen enkele waarden maxima.
2"De mechanische prestaties van de hardheidswaarde zijn slechts ter referentie"
|
C86300 |
De afmetingen zijn in centimeter. |
|
Manganenbrons met grafietproppen |
(ID x OD x L) |
|
GRAFIET-BUSHINGS |
1/2 x 3/4 x 1/2 |
|
GRAFIET-BUSHINGS |
1/2 x 3/4 x 3/4 |
|
GRAFIET-BUSHINGS |
1/2 x 3/4 x 1/2 |
|
GRAFIET-BUSHINGS |
5/8 x 7/8 x 5/8 |
|
GRAFIET-BUSHINGS |
5/8 x 7/8 x 3/4 |
|
GRAFIET-BUSHINGS |
5/8 x 7/8 x 1 |
|
GRAFIET-BUSHINGS |
5/8 x 7/8 x 1-1/4 |
|
GRAFIET-BUSHINGS |
5/8 x 7/8 x 1-1/2 |
|
GRAFIET-BUSHINGS |
3/4 x 1-1/8 x 5/8 |
|
GRAFIET-BUSHINGS |
3/4 x 1-1/8 x 3/4 |
|
GRAFIET-BUSHINGS |
3/4 x 1-1/8 x 1 |
|
GRAFIET-BUSHINGS |
3/4 x 1-1/8 x 1-1/4 |
|
GRAFIET-BUSHINGS |
3/4 x 1-1/8 x 1-1/2 |
|
GRAFIET-BUSHINGS |
7/8 x 1-1/4 x 3/4 |
|
GRAFIET-BUSHINGS |
7/8 x 1-1/4 x 1 |
|
GRAFIET-BUSHINGS |
7/8 x 1-1/4 x 1-1/8 |
|
GRAFIET-BUSHINGS |
7/8 x 1-1/4 x 1-1/4 |
|
GRAFIET-BUSHINGS |
7/8 x 1-1/4 x 1-1/2 |
|
GRAFIET-BUSHINGS |
1 x 1-3/8 x 3/8 |
|
GRAFIET-BUSHINGS |
1 x 1-3/8 x 1/2 |
|
GRAFIET-BUSHINGS |
1 x 1-3/8 x 5/8 |
|
GRAFIET-BUSHINGS |
1 x 1-3/8 x 3/4 |
|
GRAFIET-BUSHINGS |
1 x 1-3/8 x 1 |
|
GRAFIET-BUSHINGS |
1 x 1-3/8 x 1-1/4 |
|
GRAFIET-BUSHINGS |
1 x 1-3/8 x 1-1/2 |
|
GRAFIET-BUSHINGS |
1 x 1-3/8 x 1-3/4 |
|
GRAFIET-BUSHINGS |
1 x 1-3/8 x 2 |
|
GRAFIET-BUSHINGS |
1 x 1-1/2 x 3/4 |
|
GRAFIET-BUSHINGS |
1 x 1-1/2 x 1 |
|
GRAFIET-BUSHINGS |
1 x 1-1/2 x 1-1/2 |
|
GRAFIET-BUSHINGS |
1 x 1-1/2 x 2 |
|
GRAFIET-BUSHINGS |
1-1/8 x 1-1/2 x 1 |
|
GRAFIET-BUSHINGS |
1-1/4 x 1-5/8 x 1 |
|
GRAFIET-BUSHINGS |
1-1/4 x 1-5/8 x 1-1/4 |
|
GRAFIET-BUSHINGS |
1-1/4 x 1-5/8 x 1-1/2 |
|
GRAFIET-BUSHINGS |
1-1/4 x 1-5/8 x 1-3/4 |
|
GRAFIET-BUSHINGS |
1-1/4 x 1-5/8 x 2 |
|
GRAFIET-BUSHINGS |
1-1/2 x 2 x 1-1/4 |
|
GRAFIET-BUSHINGS |
1-1/2 x 2 x 1-1/2 |
|
GRAFIET-BUSHINGS |
1-1/2 x 2 x 1-3/4 |
|
GRAFIET-BUSHINGS |
1-1/2 x 2 x 2 |
|
GRAFIET-BUSHINGS |
1-3/4 x 2-1/4 x 1-1/4 |
|
GRAFIET-BUSHINGS |
1-3/4 x 2-1/4 x 1-1/2 |
|
GRAFIET-BUSHINGS |
1-3/4 x 2-1/4 x 1-3/4 |
|
GRAFIET-BUSHINGS |
1-3/4 x 2-1/4 x 2 |
|
GRAFIET-BUSHINGS |
1-3/4 x 2-1/4 x 2-1/2 |
|
GRAFIET-BUSHINGS |
1-3/4 x 2-1/4 x 4 |
|
GRAFIET-BUSHINGS |
2 x 2-1/2 x 1-1/4 |
|
GRAFIET-BUSHINGS |
2 x 2-1/2 x 1-1/2 |
|
GRAFIET-BUSHINGS |
2 x 2-1/2 x 2 |
|
GRAFIET-BUSHINGS |
2 x 2-1/2 x 2-1/2 |
|
GRAFIET-BUSHINGS |
2 x 2-1/2 x 3 |
|
GRAFIET-BUSHINGS |
2-1/2 x 3 x 3 |
|
GRAFIET-BUSHINGS |
3 x 3 1/2 x 4 |
|
GRAFIET-BUSHINGS |
3 x 3-5/8 x 3 |
|
GRAFIET-BUSHINGS |
3 1/2 x 4-1/8 x 2 |
|
GRAFIET-BUSHINGS |
3-1/2 x 4-1/8 x 3 |
|
GRAFIET-BUSHINGS |
3 1/2 x 4-1/8 x 4 |
|
GRAFIET-BUSHINGS |
4 x 4-3/4 x 2 |
|
GRAFIET-BUSHINGS |
4 x 4-3/4 x 3 |
|
GRAFIET-BUSHINGS |
4 x 4-3/4 x 4 |
|
GRAFIET-BUSHINGS |
5 x 6 x 3 |
|
GRAFIET-BUSHINGS |
5 x 6 x 4 |
met een breedte van niet meer dan 50 mmDe grafiet absorbeert het smeermiddel, dat vervolgens wordt overgebracht naar de as wanneer deze wordt verwarmd door de asbeweging.Deze actie levert olie die nodig is om te smeren, maar niet in voldoende hoeveelheid om lekkage te veroorzaken aan de einden van de lagersDe olie wordt weer opgenomen door het grafiet wanneer de beweging stopt.
Pluggraffitisatie wordt bereikt door een gegroeide, gestapelde gatconfiguratie door de dragerwand te boren en grafiet in deze gaten te drukken en hard te bakken.De grootte en het aantal geboorde gaten en het aantal rijen worden bepaald door delengte en diameter van het lager.
Met grafiet geplugde bronzen buizenzijn allemaal zelf smeerbaar enonderhoudsvrij.Deze buizen zijn vervaardigd van continu gegoten brons en zijn met vaste smeermiddelproppen aangesloten.Een zelfglijdend hoeslagersysteem en het paringsoppervlak moeten altijd worden gescheiden door een smeermiddelfilm.Veel van de componenten van VIIPLUS gebruiken grafiet. Hier is wat je moet weten. Grafiet is gewoon koolstof in een zeer ongebruikelijke vorm, een tweedimensionaal kristal.Zie het als een een-atoom dik vel.Een stuk grafiet is een stapel van deze vellen. Een grafiet potlood lood voelt vet omdat deze één-atoom dikke vellen zijn erg glad.
| Graad | 50# | 50S1 | 50S2 | 50S3 | 650S5 |
| Materiaal | CuZn25AI5Mn4Fe3 | C0Sn5Pb5Zn5 | CuAI10Ni5Fe5 | CuSn12 | CuZn25AI5Mn4Fe3 |
| Dichtheid | 8 | 8.9 | 7.8 | 8.9 | 8 |
| Hardheid | ≥ 210 | ≥ 70 | ≥ 150 | ≥ 75 | ≥235 |
| Treksterkte | ≥ 750 | ≥ 250 | ≥ 500 | ≥ 270 | ≥ 800 |
| Kracht van de uitlaat | ≥ 450 | ≥ 90 | ≥ 260 | ≥ 150 | ≥ 450 |
| Verlenging | ≥ 12 | ≥ 13 | ≥ 10 | ≥ 5 | ≥ 8 |
| Coëfficiënt o lineaire uitbreiding | 1.9 × 10-5/°C | 1.8 × 10-5/°C | 1.6 × 10-5/°C | 1.8 × 10-5/°C | 1.9 × 10-5/°C |
| Max. Tijd. | -40°C tot +300°C | -40°C tot +400°C | -40°C tot +400°C | -40°C tot +400°C | -40°C tot +300°C |
| Max.dynamische belasting | 100 | 60 | 50 | 70 | 120 |
| Max.snelheid ((droog) | 15 | 10 | 20 | 10 | 15 |
| N/mm2*m/s ((Lubricatie) | 200 | 60 | 60 | 80 | 200 |
| Compressievervorming | < 0,01 mm | < 0,05 mm | < 0,04 mm | < 0,05 mm |
< 0,005 mm |
Zelfluibrerende behuizing voor bouwmachines, buizen voor krachtschoppen, buizen voor injectievormmachines, stalen molenapparatuur, ovens,Droogapparatuur, Roasters, Press Dies, Assembly Lines, Hydro-Electric Structures, Winches, Lifting Equipment, Tire, And Paper Mill Machinery en vele andere industriële toepassingen.
C86300 Typische toepassingen omvatten langzame snelheid zware belastinglagers, tandwielen, kammen en hydraulische cilinderonderdelen.met een breedte van niet meer dan 30 mm,bestemd voor gebruik in toepassingen die een goede combinatie van uitstekende slijtageigenschappen en een hoge draagkracht vereisen bij zware lasten en lage snelheden.
|
C86300 Mangan-bronzen grafietbussen |
|
|
Elementen |
INHALT (%) |
|
Koper, Cu |
60.0-68.0 |
|
Lood, Pb |
≤ 0.2 |
|
Blik, Sn |
≤ 0.2 |
|
Zink, Zn |
22 tot 28 |
|
IJzer, Fe |
2.0-4.0 |
|
Aluminium, Al |
5.0-7.50 |
|
Mangan, Mn |
2.5-5.0 |
|
|
|
|
C86200 Mangan-bronzen grafietbussen |
|
|
Elementen |
INHALT (%) |
|
Koper, Cu |
60.0-68.0 |
|
Lood, Pb |
≤ 0.2 |
|
Blik, Sn |
≤ 0.2 |
|
Zink, Zn |
22 tot 28 |
|
IJzer, Fe |
2.0-4.0 |
|
Aluminium, Al |
3.0-4.90 |
|
Mangan, Mn |
2.5-5.0 |
Grafiet gesloten gegoten brons bushings kunnen worden gebruikt waar zware lasten moeten worden ondersteund bij lage tot middelgrote snelheden
De plug grafiet gegoten bronzen bussen is in staat om te weerstaanhoge temperaturen tot 570 F
De zelfglijdende behuizing met behuizingshulp maakt het mogelijk om lagers te gebruiken wanneer het olieren moeilijk is,Een uitstekende smeermethode wordt bereikt zelfs bij hoge belastingen en bij lage snelheden.
Het zelfglijdend beugel met speciaal ingebedde vaste smeermiddelen vermindert de wrijving.2
| b.schuiven | lengte | |||||||||||||
| afmeting ((mm) | ||||||||||||||
| Identificatie | Overdosis | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 | 35 | |||
| ¢d | ¢ D | JDB | JDB | JDB | JDB | JDB | JDB | JDB | JDB | JDB | JDB | |||
| 8 | 8 | 0.028 | 12 | 0.018 |
081208 101408 |
081210 101410 |
081212 101412 |
81215 | 101420 | |||||
| 10 | 0.013 | 0.007 | 101415 | |||||||||||
| 10 | 0.028 | 14 | 0.018 | |||||||||||
| 0.013 | 0.007 | |||||||||||||
| 12 | 12 | 0.034 | 18 | 0.018 | 121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 | |
| 0.016 | 0.007 | |||||||||||||
| 13 | 13 | 0.034 | 19 | 0.021 | 131910 | 131912 | 131915 | 131920 | ||||||
| 0.016 | 0.006 | |||||||||||||
| 14 | 14 | 0.034 | 20 | 0.021 | 142010 | 142012 | 142015 | 142020 | 142025 | 142030 | ||||
| 0.016 | 0.006 | |||||||||||||
| 15 | 15 | 0.034 | 21 | 0.021 | 152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | |||
| 0.016 | 0.006 | |||||||||||||
| 16 | 16 | 0.034 | 22 | 0.021 | 162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | 162235 | |
| 0.016 | 0.006 | |||||||||||||
| 17 | 17 | 0.034 | 23 | 0.021 | 172315 | |||||||||
| 0.016 | 0.006 | |||||||||||||
| 18 | 18 | 0.034 | 24 | 0.021 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||||
| 0.02 | 0.006 | |||||||||||||
| 19 | 19 | 0.041 | 26 | 0.021 | 192615 | 192620 | ||||||||
| 0.02 | 0.006 | |||||||||||||
| 20 | 20 | 0.041 | 28 | 0.021 | 202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | 202835 | |
| 0.02 | 0.006 | |||||||||||||
| 20 | 0.041 | 30 | 0.021 | 203016 | 203020 | 203025 | 203030 | 203035 | ||||||
| 0.02 | 0.006 | |||||||||||||
| 22 | 22 | 0.041 | 32 | 0.021 | 223212 | 223215 | 223220 | 223225 | ||||||
| 0.02 | 0.006 | |||||||||||||
| 25 | 0.041 | 33 | 0.025 | 253312 | 253315 | 253316 | 253320 | 253325 | 253330 | 253335 | ||||
| 25 | 0.02 | 0.009 | ||||||||||||
| 25 | 0.041 | 35 | 0.025 | 253512 | 253515 | 253516 | 253520 |
253525 |
253530 |
253535 |
||||
|
|
0.02 |
0.009 |
||||||||||||
|
28 |
28 |
0.041 |
38 |
0.025 |
|
|
|
|
|
|
283820 |
283825 |
283830 |
|
|
0.02 |
0.009 |
|||||||||||||
|
|
30 |
0.041 |
38 |
0.025 |
|
|
303812 |
303815 |
|
|
303820 |
303825 |
303830 |
303835 |
|
30 |
0.02 |
0.009 |
||||||||||||
|
|
30 |
0.041 |
40 |
0.025 |
|
|
304012 |
304015 |
|
|
304020 |
304025 |
304030 |
304035 |
|
|
0.02 |
0.009 |
||||||||||||
|
31.5 |
31.5 |
0.05 |
40 |
0.025 |
|
|
|
|
|
|
|
|
314030 |
|
|
0.025 |
0.009 |
|||||||||||||
|
32 |
32 |
0.05 |
42 |
0.025 |
|
|
|
|
|
|
324220 |
|
324230 |
|
|
0.025 |
0.009 |
|||||||||||||
|
|
35 |
0.05 |
44 |
0.025 |
|
|
|
|
|
|
354420 |
354425 |
354430 |
354435 |
|
35 |
0.025 |
0.009 |
||||||||||||
|
|
35 |
0.05 |
45 |
0.025 |
|
|
|
|
|
|
354520 |
354525 |
354530 |
354435 |
|
|
0.025 |
0.009 |
||||||||||||
|
38 |
38 |
0.05 |
48 |
0.025 |
|
|
|
|
|
|
|
|
|
|
|
0.025 |
0.009 |
|||||||||||||
|
40 |
40 |
0.05 |
50 |
0.025 |
|
|
|
405015 |
|
|
405020 |
405025 |
405030 |
405035 |
|
0.025 |
0.009 |
|||||||||||||
|
40 |
0.05 |
55 |
0.03 |
|
|
|
405515 |
|
|
|
|
405530 |
405535 |
|
|
0.025 |
0.011 |
|||||||||||||
|
45 |
45 |
0.05 |
55 |
0.03 |
|
|
|
|
|
|
|
|
455530 |
455535 |
|
0.025 |
0.011 |
|||||||||||||
|
45 |
0.05 |
56 |
0.03 |
|
|
|
|
|
|
|
|
455630 |
455635 |
|
|
0.025 |
0.011 |
|||||||||||||
|
45 |
0.05 |
60 |
0.03 |
|
|
|
|
|
|
|
|
456030 |
456035 |
|
|
0.025 |
0.011 |
|||||||||||||
|
50 |
50 |
0.05 |
60 |
0.03 |
|
|
|
|
|
|
|
|
506030 |
506035 |
|
0.025 |
0.011 |
|||||||||||||
|
50 |
0.05 |
62 |
0.03 |
|
|
|
|
|
|
506220 |
|
506230 |
506235 |
|
|
0.025 |
0.011 |
|||||||||||||
|
50 |
0.05 |
65 |
0.03 |
|
|
|
|
|
|
|
|
506530 |
|
|
|
0.025 |
0.011 |
|||||||||||||
|
55 |
55 |
0.06 |
70 |
0.03 |
|
|
|
|
|
|
|
|
557030 |
557035 |
|
0.03 |
0.011 |
|||||||||||||
|
|
60 |
0.06 |
74 |
0.03 |
|
|
|
|
|
|
|
|
607430 |
607435 |
|
60 |
0.03 |
0.011 |
||||||||||||
|
|
60 |
0.06 |
75 |
0.03 |
|
|
|
|
|
|
|
|
607530 |
607535 |
|
|
0.03 |
0.011 |
||||||||||||
|
63 |
63 |
0.06 |
75 |
0.03 |
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.011 |
|||||||||||||
|
65 |
65 |
0.06 |
80 |
0.03 |
|
|
|
|
|
|
|
|
|
658035 |
|
0.03 |
0.011 |
|||||||||||||
|
70 |
70 |
0.06 |
85 |
0.035 |
|
|
|
|
|
|
|
|
708530 |
708535 |
|
0.03 |
0.013 |
|||||||||||||
|
70 |
0.06 |
90 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
|
75 |
75 |
0.06 |
90 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
|
75 |
0.06 |
95 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
|
|
80 |
0.06 |
96 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
80 |
0.03 |
0.013 |
||||||||||||
|
|
80 |
0.06 |
100 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
||||||||||||
|
85 |
85 |
0.071 |
100 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
|
90 |
90 |
0.071 |
110 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
|
100 |
100 |
0.071 |
120 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
|
110 |
110 |
0.071 |
130 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.015 |
|||||||||||||
|
120 |
120 |
0.071 |
140 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.015 |
|||||||||||||
|
125 |
125 |
0.063 |
145 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
130 |
130 |
0.063 |
150 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
140 |
140 |
0.063 |
160 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
150 |
150 |
0.063 |
170 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
160 |
160 |
0.063 |
180 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
lengte |
|
|
ID-naam |
o |
|
|
||||||||
|
|
|
dichtheid |
|
|||||||||||
|
|
|
¢d |
¢ D |
|
|
|||||||||
|
40 |
50 |
60 |
70 |
80 |
90 |
100 |
120 |
130 |
140 |
150 |
|
|
|
|
|
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
|
|
(JDB) |
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
12 |
- |
|
|
|
|
|
|
|||||||||||
|
10 |
14 |
- 1003 |
|
|||||||||||
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
12 |
18 |
- 1203 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
13 |
19 |
- 1303 |
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
14 |
20 |
-1403 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
15 |
21 |
- 1503 |
|
|
|
||||||||||||||
|
162240 |
|
|
|
|
|
|
|
|
|
|
16 |
22 |
- 1603 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
17 |
23 |
-1803 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
18 |
24 |
- 2005 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
19 |
26 |
- 2005 |
|
|
|
||||||||||||||
|
202840 |
202850 |
|
|
|
|
|
|
|
|
|
20 |
28 |
- 2005 |
|
|
|
||||||||||||||
|
203040 |
|
|
|
|
|
|
|
|
|
|
20 |
30 |
-2505* |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
22 |
32 |
-2505 |
|
|
|
||||||||||||||
|
253340 |
253350 |
253360 |
|
|
|
|
|
|
|
|
25 |
33 |
-2505 |
|
|
|
||||||||||||||
|
253540 |
253550 |
|
|
|
|
|
|
|
|
|
25 |
35 |
-3005* |
|
|
|
||||||||||||||
|
283840 |
|
|
|
|
|
|
|
|
|
|
28 |
38 |
- 3005 |
|
|
|
||||||||||||||
|
303840 |
303850 |
303860 |
|
|
|
|
|
|
|
|
30 |
38 |
- 3005 |
|
|
|
||||||||||||||
|
304040 |
304050 |
304060 |
|
|
|
|
|
|
|
|
30 |
40 |
-3505* |
|
|
|
||||||||||||||
|
314040 |
|
|
|
|
|
|
|
|
|
|
31.5 |
40 |
-3505 |
|
|
|
||||||||||||||
|
324240 |
|
|
|
|
|
|
|
|
|
|
32 |
42 |
-3505 |
|
|
|
||||||||||||||
|
354440 |
354450 |
354460 |
|
|
|
|
|
|
|
|
35 |
44 |
-3505 |
|
|
|
||||||||||||||
|
354440 |
354450 |
354460 |
|
|
|
|
|
|
|
|
35 |
45 |
-3505 |
|
|
|
||||||||||||||
|
384840 |
|
|
|
|
|
|
|
|
|
|
38 |
48 |
-4007* |
|
|
|
||||||||||||||
|
405040 |
405050 |
405060 |
405070 |
405080 |
|
|
|
|
|
|
40 |
50 |
-4007 |
|
|
|
||||||||||||||
|
405540 |
405550 |
405560 |
|
|
|
|
|
|
|
|
40 |
55 |
-4507 |
|
|
|
||||||||||||||
|
455540 |
455550 |
455560 |
|
|
|
|
|
|
|
|
45 |
55 |
-4507 |
|
|
|
||||||||||||||
|
455640 |
455650 |
455660 |
|
|
|
|
|
|
|
|
45 |
56 |
-4507 |
|
|
|
||||||||||||||
|
456040 |
456040 |
456050 |
456070 |
456080 |
|
|
|
|
|
|
45 |
60 |
-4507 |
|
|
|
||||||||||||||
|
506040 |
506040 |
506050 |
506070 |
506080 |
|
|
|
|
|
|
50 |
60 |
-5008 |
|
|
|
||||||||||||||
|
506240 |
506240 |
506250 |
506270 |
|
|
|
|
|
|
|
50 |
62 |
-5008 |
|
|
|
||||||||||||||
|
506540 |
506550 |
506560 |
506570 |
506580 |
|
5065100 |
5065120 |
|
|
|
50 |
65 |
-5008 |
|
|
|
||||||||||||||
|
557040 |
557050 |
557060 |
557070 |
|
|
|
|
|
|
|
55 |
70 |
-5508 |
|
|
|
||||||||||||||
|
607440 |
607450 |
607460 |
607470 |
607480 |
|
|
|
|
|
|
60 |
74 |
- 6008 |
|
|
|
||||||||||||||
|
607540 |
607550 |
607560 |
607570 |
607580 |
|
6075100 |
6075120 |
|
|
|
60 |
75 |
- 6008 |
|
|
|
||||||||||||||
|
|
|
637560 |
637570 |
637580 |
|
|
|
|
|
|
63 |
75 |
-6508* |
|
|
|
||||||||||||||
|
658040 |
658050 |
658060 |
658070 |
658080 |
|
|
|
|
|
|
65 |
80 |
-6508 |
|
|
|
||||||||||||||
|
708540 |
708550 |
708560 |
708570 |
708080 |
|
7085100 |
7085120 |
|
|
|
70 |
85 |
- 7010 |
|
|
|
||||||||||||||
|
|
709050 |
709060 |
709070 |
709080 |
|
|
|
|
|
|
70 |
90 |
- 7010 |
|
|
|
||||||||||||||
|
|
759050 |
759060 |
759070 |
759080 |
|
7590100 |
|
|
|
|
75 |
90 |
-7510 |
|
|
|
||||||||||||||
|
|
|
759060 |
759070 |
759580 |
|
7590100 |
|
|
|
|
75 |
95 |
-7510 |
|
|
|
||||||||||||||
|
809640 |
809650 |
809660 |
809670 |
809680 |
|
8096100 |
8096120 |
|
|
|
80 |
96 |
-8010 |
|
|
|
||||||||||||||
|
8011040 |
8011050 |
8011060 |
8011070 |
8011080 |
|
80110100 |
80110120 |
|
80110140 |
|
80 |
100 |
-8010 |
|
|
|
||||||||||||||
|
|
|
8511060 |
|
8511080 |
|
|
|
|
|
|
85 |
100 |
-9010* |
|
|
|
||||||||||||||
|
|
9011050 |
9011060 |
|
9011080 |
9011090 |
90110100 |
90100120 |
|
|
|
90 |
110 |
-9010 |
|
|
|
||||||||||||||
|
|
10012050 |
10012060 |
10012070 |
10012080 |
10012090 |
100120100 |
100120120 |
|
100120140 |
|
100 |
120 |
-10010 |
|
|
|
||||||||||||||
|
|
11013050 |
|
11013070 |
11013080 |
|
110130100 |
110130120 |
|
|
|
110 |
130 |
-12010* |
|
|
|
||||||||||||||
|
|
|
|
12014070 |
12014080 |
12014090 |
120140100 |
120140120 |
|
120140140 |
|
120 |
140 |
-2010 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
125145100 |
125145120 |
|
|
|
125 |
145 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
13015080 |
|
130150100 |
|
130145130 |
|
|
130 |
150 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
140160100 |
|
|
140160140 |
|
140 |
160 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
15017080 |
|
150170100 |
|
|
|
150170150 |
150 |
170 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
16718080 |
|
167180100 |
|
|
|
160180150 |
160 |
180 |
- |
|
|
|
||||||||||||||
Video
