| Merknaam: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| Modelnummer: | de stevige ring, brons met smeermiddel stopt ingebedde onderhoud-Vrij |
| MOQ: | Verhandelbaar |
| Prijs: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| Betalingsvoorwaarden: | TT op voorhand |
| Toeleveringsvermogen: | Online bronsringen • Glijdende Lagersfabrikanten • Zelfsmerende Ringsleveranciers |

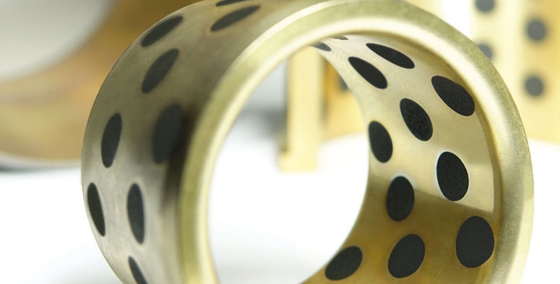

ASTM B271 Alloy Graphite Plugged Bushings, specifiek het type C86300, met afmetingen van 400 x 470 x 750 mm,refereren aan zelfsmeermiddelen op basis van metaal die een op grafiet gebaseerd materiaal gebruiken voor smeerwerkDeze buizen zijn ontworpen voor een langdurige, onderhoudsvrije werking in een breed scala van industriële toepassingen.
ASTM B271 is een standaardspecificatie die betrekking heeft op centrifuge gegoten, op bronzen gebaseerde, met grafiet gesmeerde lagers die bestemd zijn voor toepassingen die een hoge slijtvastheid en lage wrijving vereisen.De C86300-legering is een soort op tin gebaseerd brons dat grafietdeeltjes bevat die zijn ingebed in de metalen matrixDeze grafietdeeltjes leveren de zelfglijende eigenschappen die het lager in staat stellen te werken zonder dat externe smeermiddelen nodig zijn.
De afmetingen van 400 x 470 x 750 mm verwijzen naar de buitenste afmetingen van de bus,met een diameter van niet meer dan 50 mm,De metalen basis van het lager biedt structurele steun, terwijl de met grafiet gesmeerde laag de wrijving en slijtage tussen het lager en de as vermindert.
Over het algemeen bieden ASTM B271 Grafiet-buizen met C86300-legering en de gespecificeerde afmetingen een betrouwbare,onderhoudsvrije oplossing voor industriële lagers die hoge slijtvastheid en lage wrijving vereisen.
bronzegleitlager.comis uw betrouwbare koolstofmet een gewicht van niet meer dan 50 kgWat uw behoeften ook zijn, we kunnen ons ontwerp op maat maken.buizenvoor uw behoeften.

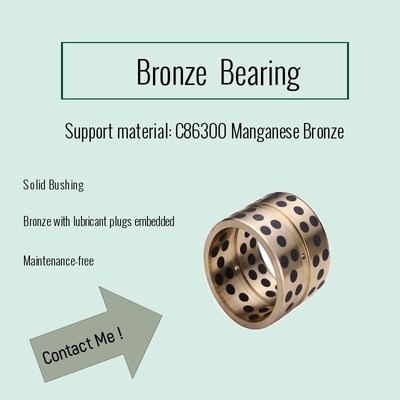

VIIPLUS biedt C86300 Mangan bronzen buizen Het is een zelfglijdend lagermateriaal dat bestaat uit een hoogwaardig lagerbronzen met solide smeermiddelzakken.
|
|
Cu(1) |
Al |
Fe |
Pb |
Deeltjes |
Ni(2) |
Sn |
Zn |
|---|---|---|---|---|---|---|---|---|
|
Min./Max. |
60.0-66.0 |
5.0-7.5 |
2.0-4.0 |
.20 |
2.5-5.0 |
1.0 |
.20 |
22.0-28.0 |
|
Nominale |
63.0 |
6.2 |
3.0 |
- |
3.7 |
- |
- |
25.0 |
DeC86300 Bronzen buizenDe meest voorkomende toepassingen van deze legering zijn: extra zwaar werkend, hoge sterkte legering.langzame lagers voor zware lading, hydraulische buizen voor cilinders.
Brons kan bij hoge snelheden werken onder zware belastingen, maar vereist een hoge ashardheid en niet-abrasieve bedrijfsomstandigheden.Deze legering is gecompromitteerd van koperDeze combinatie verhoogt de treksterkte.
| Chemische eisen | ||||||||||||
| met een gewicht van niet meer dan 10 kg legering UNS nr. |
Samenstelling, % max, behalve indien aangegeven | |||||||||||
| Nikkel | ||||||||||||
| met een gewicht van niet meer dan 10 kg | Blik | Lood | Zink | Zuivel | Inclusief | Aluminium | Mangan | Antimon | Zwavel | Fosfor | Silicium | |
| Cobalt | ||||||||||||
| C86300 | 60.0 ¢ 66.0 | 0.20 | 0.20 | 22.028.0 | 2.0 ¥4.0 | 1.0Een | 5.0 ¢7.5 | 2.555.0 | - Wat is er? | - Wat is er? | - Wat is er? | - Wat is er? |
| C90500 | 86.0 ¢ 89.0 | 9.0110 | 0.30 | 1.03.0 | 0.20 | 1.0Een | 0.005 | - Wat is er? | 0.20 | 0.05 | 0.05B. | 0.005 |
| C91100 | 82.0 ¢85.0 | 15.0 ¢17.0 | 0.25 | 0.25 | 0.25 | 0.50Een | 0.005 | - Wat is er? | 0.20 | 0.05 | 1.0B. | 0.005 |
| C91300 | 79.0 ¢ 82.0 | 18.0 ¢ 20.0 | 0.25 | 0.25 | 0.25 | 0.50Een | 0.005 | - Wat is er? | 0.20 | 0.05 | 1.0B. | 0.005 |
| C93700 | 78.0 ¢ 82.0 | 9.0110 | 8.0110 | 0.8 | 0.7C | 0.50Een | 0.005 | - Wat is er? | 0.50 | 0.08 | 0.10B. | 0.005 |
| Een Bij de bepaling van het koperminimum kan koper worden berekend als koper plus nikkel. | ||||||||||||
| B. Voor continue gietstukken moet het fosfor maximaal 1,5 % bedragen. | ||||||||||||
|
C Het ijzer moet maximaal 0,35 % bedragen wanneer het wordt gebruikt voor staalondersteuning.
|
||||||||||||
Radiële poorten, Verticale poorten, Stop logs, Penstock staal voering, Mechanische hefbomen, Hydraulische hefbomen, Instrumentatie, Gantry Kranen, Overhead Kranen,Reservoir Management Services met toepassingen in- Wat is er?
Ware opslag
Overstromingsbeheersing
Hydro-elektrische energieopwekking
Irrigatie
Gegote koperlegering
Type:Loodvrij messing
ZelfglijdendOlievrijTypus van de buizen
|
Chemische samenstelling massa/% |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
C. |
Sn |
Al |
Fe |
Deeltjes |
Ni |
Pb |
- Jawel. |
P |
Zn |
|
60-66 |
0.2 |
5.0-7.5 |
2.0-4.0 |
2.5-5.0 |
1 |
0.2 |
_ |
_ |
_ |
|
Mechanische eigenschappen |
|||
|---|---|---|---|
|
Treksterkte Mpa (min) |
Kracht van het vermogen MPa ((min) |
Verlenging in % |
Brinellhardheid ((HB) |
|
758 |
427 |
14 |
225 |
1"In de chemische samenstelling vertegenwoordigen enkele waarden maxima.
2"De mechanische prestaties van de hardheidswaarde zijn slechts ter referentie"
|
C86300 |
De afmetingen zijn in centimeter. |
|
Manganenbrons met grafietproppen |
(ID x OD x L) |
|
GRAFIET-BUSHINGS |
1/2 x 3/4 x 1/2 |
|
GRAFIET-BUSHINGS |
1/2 x 3/4 x 3/4 |
|
GRAFIET-BUSHINGS |
1/2 x 3/4 x 1/2 |
|
GRAFIET-BUSHINGS |
5/8 x 7/8 x 5/8 |
|
GRAFIET-BUSHINGS |
5/8 x 7/8 x 3/4 |
|
GRAFIET-BUSHINGS |
5/8 x 7/8 x 1 |
|
GRAFIET-BUSHINGS |
5/8 x 7/8 x 1-1/4 |
|
GRAFIET-BUSHINGS |
5/8 x 7/8 x 1-1/2 |
|
GRAFIET-BUSHINGS |
3/4 x 1-1/8 x 5/8 |
|
GRAFIET-BUSHINGS |
3/4 x 1-1/8 x 3/4 |
|
GRAFIET-BUSHINGS |
3/4 x 1-1/8 x 1 |
|
GRAFIET-BUSHINGS |
3/4 x 1-1/8 x 1-1/4 |
|
GRAFIET-BUSHINGS |
3/4 x 1-1/8 x 1-1/2 |
|
GRAFIET-BUSHINGS |
7/8 x 1-1/4 x 3/4 |
|
GRAFIET-BUSHINGS |
7/8 x 1-1/4 x 1 |
|
GRAFIET-BUSHINGS |
7/8 x 1-1/4 x 1-1/8 |
|
GRAFIET-BUSHINGS |
7/8 x 1-1/4 x 1-1/4 |
|
GRAFIET-BUSHINGS |
7/8 x 1-1/4 x 1-1/2 |
|
GRAFIET-BUSHINGS |
1 x 1-3/8 x 3/8 |
|
GRAFIET-BUSHINGS |
1 x 1-3/8 x 1/2 |
|
GRAFIET-BUSHINGS |
1 x 1-3/8 x 5/8 |
|
GRAFIET-BUSHINGS |
1 x 1-3/8 x 3/4 |
|
GRAFIET-BUSHINGS |
1 x 1-3/8 x 1 |
|
GRAFIET-BUSHINGS |
1 x 1-3/8 x 1-1/4 |
|
GRAFIET-BUSHINGS |
1 x 1-3/8 x 1-1/2 |
|
GRAFIET-BUSHINGS |
1 x 1-3/8 x 1-3/4 |
|
GRAFIET-BUSHINGS |
1 x 1-3/8 x 2 |
|
GRAFIET-BUSHINGS |
1 x 1-1/2 x 3/4 |
|
GRAFIET-BUSHINGS |
1 x 1-1/2 x 1 |
|
GRAFIET-BUSHINGS |
1 x 1-1/2 x 1-1/2 |
|
GRAFIET-BUSHINGS |
1 x 1-1/2 x 2 |
|
GRAFIET-BUSHINGS |
1-1/8 x 1-1/2 x 1 |
|
GRAFIET-BUSHINGS |
1-1/4 x 1-5/8 x 1 |
|
GRAFIET-BUSHINGS |
1-1/4 x 1-5/8 x 1-1/4 |
|
GRAFIET-BUSHINGS |
1-1/4 x 1-5/8 x 1-1/2 |
|
GRAFIET-BUSHINGS |
1-1/4 x 1-5/8 x 1-3/4 |
|
GRAFIET-BUSHINGS |
1-1/4 x 1-5/8 x 2 |
|
GRAFIET-BUSHINGS |
1-1/2 x 2 x 1-1/4 |
|
GRAFIET-BUSHINGS |
1-1/2 x 2 x 1-1/2 |
|
GRAFIET-BUSHINGS |
1-1/2 x 2 x 1-3/4 |
|
GRAFIET-BUSHINGS |
1-1/2 x 2 x 2 |
|
GRAFIET-BUSHINGS |
1-3/4 x 2-1/4 x 1-1/4 |
|
GRAFIET-BUSHINGS |
1-3/4 x 2-1/4 x 1-1/2 |
|
GRAFIET-BUSHINGS |
1-3/4 x 2-1/4 x 1-3/4 |
|
GRAFIET-BUSHINGS |
1-3/4 x 2-1/4 x 2 |
|
GRAFIET-BUSHINGS |
1-3/4 x 2-1/4 x 2-1/2 |
|
GRAFIET-BUSHINGS |
1-3/4 x 2-1/4 x 4 |
|
GRAFIET-BUSHINGS |
2 x 2-1/2 x 1-1/4 |
|
GRAFIET-BUSHINGS |
2 x 2-1/2 x 1-1/2 |
|
GRAFIET-BUSHINGS |
2 x 2-1/2 x 2 |
|
GRAFIET-BUSHINGS |
2 x 2-1/2 x 2-1/2 |
|
GRAFIET-BUSHINGS |
2 x 2-1/2 x 3 |
|
GRAFIET-BUSHINGS |
2-1/2 x 3 x 3 |
|
GRAFIET-BUSHINGS |
3 x 3 1/2 x 4 |
|
GRAFIET-BUSHINGS |
3 x 3-5/8 x 3 |
|
GRAFIET-BUSHINGS |
3 1/2 x 4-1/8 x 2 |
|
GRAFIET-BUSHINGS |
3-1/2 x 4-1/8 x 3 |
|
GRAFIET-BUSHINGS |
3 1/2 x 4-1/8 x 4 |
|
GRAFIET-BUSHINGS |
4 x 4-3/4 x 2 |
|
GRAFIET-BUSHINGS |
4 x 4-3/4 x 3 |
|
GRAFIET-BUSHINGS |
4 x 4-3/4 x 4 |
|
GRAFIET-BUSHINGS |
5 x 6 x 3 |
|
GRAFIET-BUSHINGS |
5 x 6 x 4 |
Grafietlagers moeten vóór het aanbrengen in smeermiddel worden gedrenkt. Het grafiet absorbeert het smeermiddel, dat vervolgens naar de as wordt overgebracht wanneer het door de asbeweging wordt verwarmd.Deze actie levert olie die nodig is om te smeren, maar niet in voldoende hoeveelheid om lekkage te veroorzaken aan de einden van de lagersDe olie wordt weer opgenomen door het grafiet wanneer de beweging stopt.
Pluggraffitisatie wordt bereikt door een gegroeide, gestapelde gatconfiguratie door de dragerwand te boren en grafiet in deze gaten te drukken en hard te bakken.De grootte en het aantal geboorde gaten en het aantal rijen wordt bepaald door de lengte en de diameter van het lager.
Grafiet Plugged Bronze Bushings zijn allemaal zelf smeerbaar enonderhoudsvrij.Deze buizen zijn vervaardigd uit continu gegoten brons en zijn voorzien van vaste smeermiddelproppen.VIIPLUS'sGrafiet is gewoon koolstof in een zeer ongebruikelijke vorm, een tweedimensionaal kristal.Een stuk grafiet is een stapel van deze vellen.Grafiet potlood voelt vet aan omdat deze één atoom dikke vellen erg glad zijn.
C86300 Manganenbrons
C86300 Typische toepassingen zijn:Langsnelheidslagers, tandwielen, kammen en hydraulische cilinderonderdelen.niet-warmtebehandelde koperen legering bestemd voor toepassingen waarvoor een goede combinatie van uitstekende slijtageigenschappen en een hoge draagkracht voor zware lasten en lage snelheden vereist is.
|
C86300 Maganese bronzen grafietbussen |
|
|
Elementen |
INHALT (%) |
|
Koper, Cu |
60.0-68.0 |
|
Lood, Pb |
≤ 0.2 |
|
Blik, Sn |
≤ 0.2 |
|
Zink, Zn |
22 tot 28 |
|
IJzer, Fe |
2.0-4.0 |
|
Aluminium, Al |
5.0-7.50 |
|
Mangan, Mn |
2.5-5.0 |
|
|
|
|
C86200 Maganese bronzen grafietbussen |
|
|
Elementen |
INHALT (%) |
|
Koper, Cu |
60.0-68.0 |
|
Lood, Pb |
≤ 0.2 |
|
Blik, Sn |
≤ 0.2 |
|
Zink, Zn |
22 tot 28 |
|
IJzer, Fe |
2.0-4.0 |
|
Aluminium, Al |
3.0-4.90 |
|
Mangan, Mn |
2.5-5.0 |
Grafiet gesloten gegoten brons bushings kunnen worden gebruikt waar zware lasten moeten worden ondersteund oplage tot middelgrote snelheden
De Plug Graphite Cast Bronze Bushing is in staat om hoge temperaturen tot 570 F weerstaan
De zelfglijmiddelHet gebruik van een laagvergrendeling van de lagers kan worden beperkt tot een laagvergrendeling van de lagers, waarbij het gebruik van een laagvergrendeling van de lagers niet mogelijk is.
Zelfglijden met speciaal ingebedde vaste smeermiddelen vermindert de wrijving.2
|
Graad |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
Materiaal |
CuZn25AI5Mn4Fe3 |
C0Sn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
Dichtheid |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Hardheid |
≥ 210 |
≥ 70 |
≥ 150 |
≥ 75 |
≥235 |
|
Treksterkte |
≥ 750 |
≥ 250 |
≥ 500 |
≥ 270 |
≥ 800 |
|
Kracht van de uitlaat |
≥ 450 |
≥ 90 |
≥ 260 |
≥ 150 |
≥ 450 |
|
Verlenging |
≥ 12 |
≥ 13 |
≥ 10 |
≥ 5 |
≥ 8 |
|
Coëfficiënt o lineaire uitbreiding |
1.9 × 10-5/°C |
1.8 × 10-5/°C |
1.6 × 10-5/°C |
1.8 × 10-5/°C |
1.9 × 10-5/°C |
|
Max. Tijd. |
-40°C tot +300°C |
-40°C tot +400°C |
-40°C tot +400°C |
-40°C tot +400°C |
-40°C tot +300°C |
|
Max.dynamische belasting |
100 |
60 |
50 |
70 |
120 |
|
Max.snelheid ((droog) |
15 |
10 |
20 |
10 |
15 |
|
N/mm2*m/s ((Lubricatie) |
200 |
60 |
60 |
80 |
200 |
|
Compressievervorming |
< 0,01 mm |
< 0,05 mm |
< 0,04 mm |
< 0,05 mm |
< 0,005 mm |
