| Merknaam: | viiplus wrapped bronze bushings |
| Modelnummer: | Verpakte Bronsringen |
| MOQ: | Onderhandel |
| Prijs: | negotiate |
| Toeleveringsvermogen: | Geperforeerd Bronslager, Duidelijke Brons Verpakte Lagers |

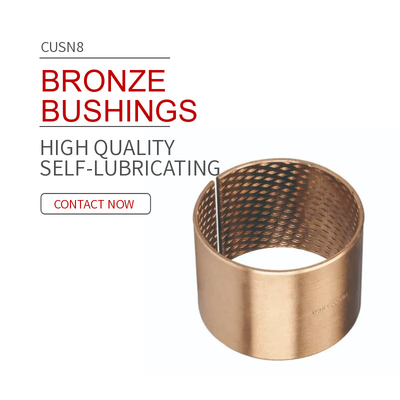

CuSn8 Wrapped Bronze Bearings en Bronze Plain Bearings CuSn6.5P0.1 zijn beide zeer gewaardeerde onderdelen in de industriële sector,met uitzonderlijke prestaties en duurzaamheid voor een breed scala aan toepassingen.
CuSn8 Wrapped Bronze Lagers staan bekend om hun sterkte en slijtvastheid, waardoor ze geschikt zijn voor hoge belasting en hoge snelheid.Het ontwerp van de verpakking biedt extra steun en stabiliteitDeze lagers zijn ideaal voor gebruik in motoren, pompen en andere roterende assemblages waar precisie en betrouwbaarheid cruciaal zijn.
Aan de andere kant bieden bronzen platte lagers CuSn6.5P0.1 dankzij hun bronzen samenstelling een glad en efficiënt schuifoppervlak.Dit materiaal staat bekend om zijn uitstekende corrosiebestandheid en zelfglijende eigenschappenDeze lagers zijn geschikt voor gebruik in een verscheidenheid aan industriële apparatuur.waar ze zware lasten kunnen verwerken en lange tijd soepel kunnen werken.
Zowel CuSn8 Wrapped Bronze Lagers als Bronze Plain Lagers CuSn6.5P0.1 zijn nauwkeurig vervaardigd om een strakke pasvorm en optimale prestaties te garanderen.Ze zijn ontworpen om de strengheid van de industriële omgeving te weerstaan, die een betrouwbare werking en een lange levensduur bieden.
Samengevat zijn CuSn8 Wrapped Bronze Bearings en Bronze Plain Bearings CuSn6.5P0.1 hoogwaardige onderdelen die uitzonderlijke duurzaamheid en betrouwbaarheid bieden in industriële toepassingen.Als je lagers nodig hebt voor motoren, pompen of andere roterende assemblages, zullen deze bronzen lagers zeker aan uw eisen voldoen.
met een gewicht van niet meer dan 10 kg
Bieden van hoogwaardige platte lagers, ingepakte bronzen lagers producten
Naast de standaardproducten die in de lijst van deze catalogus worden weergegeven, kunnen wij ook niet-standaardproducten leveren of ontwikkelen volgens het ontwerp van de klant.
De in het brons gewalste platte beugel is gemaakt van een band van een koperlegering met een hoge dichtheid met een speciale formule als substraat.Het oppervlak kan worden gerold in diamantenvorm of halfbolvormige vorm zoals vereist door de gebruiker.Het heeft de voordelen vanhoge dichtheid, grote draagcapaciteit, goede slijtvastheid en lange levensduur, enz., die de traditionele gietkopersleeve kunnen vervangen, het mechanische volume kunnen verminderen en de kosten kunnen verlagen.
| CuSn8/DIN 17662-1983 | ||||
| Ni(%) | Fe ((%) | Sn(%) | Sn(%) | Cu(%) |
| ¥0.3 | ¥0.1 | 7.5 tot 8.5 | 7.5 tot 8.5 | rust |
De sterkte, corrosiebestendigheid, slijtvastheid en andere prestaties van koper en zijn legering, of om aan bepaalde speciale toepassingsvereisten te voldoen,op basis van de bestaande CuSn8 componenten om toe te voegen aan de vijf yuan, zes yuan en andere componenten, om het materiaal te bereikenhoge elasticiteit, hoge slijtvastheid, hoge corrosiebestendigheid, vrij snijden en andere verschillende functies.
| Prestatie-indicatoren | Gegevens | |
| Maximale belasting | Statische belasting | 120N/mm2 |
| Dynamische belasting | 40N/mm2 | |
| Maximale lineaire snelheid | 2.5m/s | |
| Hoge PV-waarde | 2.8N/mm2・m/s | |
| Wrijvingscoëfficiënt | 0.08 tot 0.25 | |
| Gebruik van temperatuur | -100°C~+200°C | |
| Coëfficiënt thermische geleidbaarheid | 60 W/m·K | |
| Coëfficiënt van thermische uitbreiding | 15 × 6/K | |

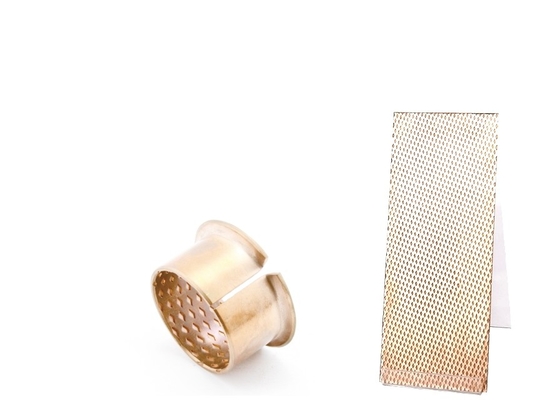

Romboïde oliegroeve, ingepakt in bronzen vlak lager, omdat de groef een bepaalde diepte heeft, dus het heeft een bepaald vermogen om olie op te slaan, in de gesloten gebruik ruimte,kan een zeer goed zelfglijend effect hebben, olie en vet kunnen lang worden opgeslagen in de ingepakte bronzen eenvoudige lagersleeve.
Verpakte platte lagers in brons verwijzen naar ISO 3547, u kunt hier klikken voor meer technische vereistenISO 3547 deel.pdf

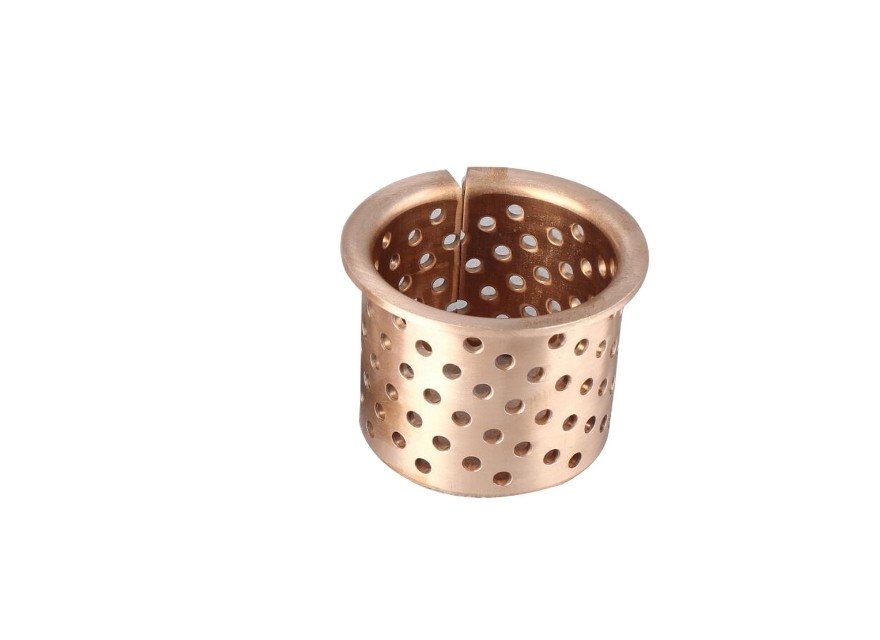

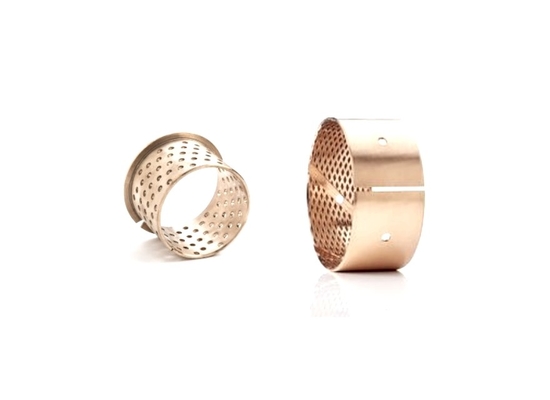

Daarom kunt u de soorten van ingepakte brons plain bearing olie slot gaten van ons aan te passen, zoals ronde door gat of type diamant olie slot, flens structuur of type rechte vat structuur,en meer speciale materialenU kunt bijvoorbeeld cusn6.5p0.1 materiaal van ons aanpassen, dat milieuvriendelijk en loodvrij is, geschikt voor medische behandeling, voedsel en andere machines.
| h8 | H7 | d | D | T | h- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -Nog niets.022 |
12 | +0.018 0 |
10 | 12 | 0.980 0.955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -Nog niets.027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0.021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -Nog niets.033 |
23 | " | 20 | 23 | 1.475 1.445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0.025 0 |
28 | 32 | 1.970 1.935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -Nog niets.039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2.460 2.415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0.030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -Nog niets.046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Klik hier voor meer informatie over CuSn8 bronzen lagersVerpakte bronzen buizen.pdf
Standaard Dia. |
Overdosis |
Huisvesting vervelend |
I.D.Grootte |
overeenkomstige schachtdiameter |
|---|---|---|---|---|
| 10 tot 18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- Nul.016 - Nul.043 |
| 18 tot 30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- Nul.020 - Nul.020 |
| 30 tot 50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- Nul.025 - Nul.064 |
| 50 tot 80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- Nul.030 - Nul.076 |
| 80 tot 120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- Nul.036 - Nul.090 |
| 120 tot 180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- Nul.043 - Nul.106 |
| 180 tot 250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- Nul.050 - Nul.122 |
| 250 tot 315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- Nul.056 - Nul.137 |
U kunt ervoor kiezen om te worden gebruikt in het tillen van machines, bouwmachines, automobiel tractor chassis, machine tool industrie en mijnbouw machines, maar ook kan worden gemaakt in lager bush, flens bushing,een drukpakking en een kogelschaal en andere vormen.
