| Merknaam: | viiplus Graphite self-lubricating bearings |
| Modelnummer: | Grafiet zelfsmerende lagers |
| MOQ: | Overeen te komen |
| Prijs: | onderhandelbaar |
| Betalingsvoorwaarden: | MoneyGram, Western Union, T/T |
| Toeleveringsvermogen: | de ringen van de bronskoker, China, fabrikanten, leveranciers, fabriek, in het groot, Metaal Zelfsme |
Gelijkmatige kussensblokken met grafiet-zelfslijmende bronzen bussen zijn mechanische componenten die zijn ontworpen om een soepele en betrouwbare rotatiebeweging te bieden terwijl ze een roterende as ondersteunen.Deze kussens zijn speciaal gepaard met grafite zelfglijende bronzen busjes, die verscheidene voordelen bieden ten opzichte van traditionele smeermethoden.

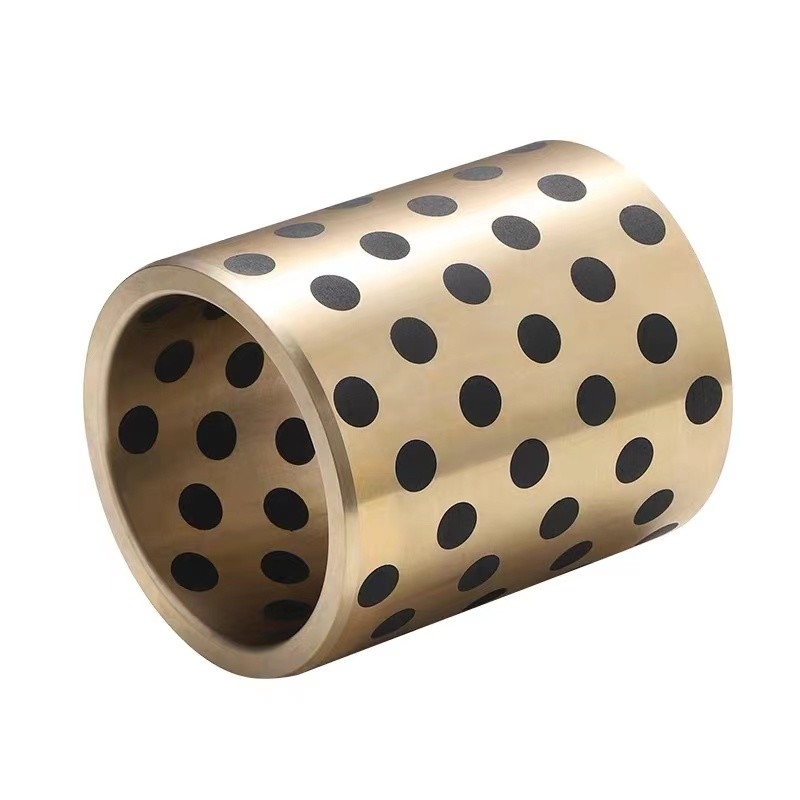

Grafiet zelfglijende bronzen busjes zijn gemaakt van een bronzen legering die grafietdeeltjes bevat die in het materiaal zijn ingebed.het verminderen van wrijving en slijtage tussen de rotatieas en het bushingoppervlakDit elimineert de noodzaak van externe smeer, waardoor het kussensysteem onderhoudsvrijer en betrouwbaarder wordt.
De kussenblok behuizing is meestal gemaakt van gietijzer of staal en is ontworpen om de bronzen bus te bevestigen.het vrij te houden van vuil, puin en andere verontreinigende stoffen die het oppervlak kunnen beschadigen.
De combinatie van de kussenblokbehuising en de zelfglijdende grafietbronsbus creëert een robuust en betrouwbaar lagersysteem.Deze kussens worden vaak gebruikt in een breed scala van industriële toepassingen, met inbegrip van machines, vervoerders, pompen en andere roterende apparatuur.
Samengevat bieden kussensblokken die aansluiten bij grafiet zelfglijende bronzen buizen een onderhoudsvrije en betrouwbare lagersolutie voor roterende apparatuur.De grafietdeeltjes die in de bronzen bushing zijn ingebed, zorgen voor een natuurlijke smeermiddel, waardoor wrijving en slijtage worden verminderd, terwijl de kussenblok behuizing veilig wordt gemonteerd en de bus beschermt.
| Basismateriaal: | Spesiale messing (kussenbloklagers) |
| Zelfglijmend: | - Ja, dat klopt. |
| glijmiddel: | Grafiet |
| Oppervlaktedruk P: | 100 N/mm2 |
| Glijfrequentie v: | 30 m/min |
| P*v-waarde: | 200 N/mm2 x m/min |
| Werktemperatuur: | -50°C / +200°C (maximaal 300°C) |
| Frictiecoëfficiënt: | 0,07 |
Grafiet zelfglijbaar lager, hoogwaardig onderhoudsvrij lager, grafietlagersleeve heeft een hoge slijtvastheid en corrosiebestendigheid.Grafiet deeltjes gegenereerd in grafietwerk kunnen het lager goed smeren, maar is niet geschikt voor een werkomgeving met milieueisen.
Type:- met flenzen
- Zware bronzen.
- Geweld gewricht
- Split Joint.
- Clench Lock.
- gesinterd / metaalpoeder
- Grafiet geïmpregneerd
| GCr15 ((GB/T18254-2016) = 52100 ((ASTM/UNS) = 100Cr6 ((DIN) Chemische samenstelling kwaliteit/% | ||||
| C | - Jawel. | Deeltjes | Mo. | Cr |
| 0.95-1.05 | 0.15-0.35 | 0.25-0.45 | ≤ 0.10 | 1.40-1.65 |
| ZCuSn6Zn6Pb3 ((GB1776-87)=ZQSn6-6-3 ((GB 1176-74)=GB-CuSn5Zn5Pb5 ((DIN)=C83600 ((ASTM) Chemische samenstelling kwaliteit/% | |||||||||
| C. | Sn | Al | Fe | Deeltjes | Ni | Pb | - Jawel. | P | Zn |
| 84.0-86.0 | 4.0-6.0 | max 0.005 | Maximaal 0.3 | - | max 1 | Maximaal 4,0-6.0 | Maximaal 0.005 | Maximaal 0.05 | Maximaal 4,0-6.0 |
| CuZn25A16Fe3Mn3 ((GB/T 1176-1987) = G-CuZn25Al5 ((DIN) = C86300 ((ASTM) Chemische samenstelling kwaliteit/% | |||||||||
| Kwaliteit van de chemische samenstelling/% | |||||||||
| C. | Sn | Al | Fe | Deeltjes | Ni | Pb | - Jawel. | P | Zn |
| 60-66 | 0.2 | 5.0-7.5 | 2.0-4.0 | 2.5-5.0 | 1 | 0.2 | _ | _ | _ |
| VSB-JDB-1 | VSB-JDB-2 | VSB-JDB-3 | VSB-JDB-4 | VSB-JDB-5 | |||
|---|---|---|---|---|---|---|---|
| VSB-JDB-2 | VSB-JDB-22 | VSB-JDB-23 | |||||
| GB1776-87 | ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | Staal+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| ISO1338 | GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | Staal+ CuSn6Zn6Pb3 Fe3Ni5 |
- | B1 |
| DIN | G-CuZn25 Al5 |
GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | Staal+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ASTM/UNS | C86300 | C83600 | C95500 | C90500 | C83600 | Klasse 40 | 52100 |
| (BS) | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
De volgende PDF bevat productinformatie over CuZn25A16Fe3Mn3 (C86300) in ons bedrijf.Of je kunt de grootte en de rangschikking van grafiet aanpassenIn het algemeen produceert ons bedrijf producten volgens de ISO 4379 norm.
Gelijkmatige afmetingen van de afmetingen van de afmetingen
| week | huisvesting | Identificatie | Overdosis | Wanddikte | Oliegat | L 0 -Nee.40 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| h8 | H7 | d | D | T | h- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -Nee.022 |
12 | +0.018 0 |
10 | 12 | 0.980 0.955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -Nee.027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0.021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -Nee.033 |
23 | " | 20 | 23 | 1.475 1.445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0.025 0 |
28 | 32 | 1.970 1.935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -Nee.039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2.460 2.415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0.030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -Nee.046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
