| Merknaam: | VIIPLUS |
| Modelnummer: | L-Gibs - Olie Vrij Koper |
| MOQ: | Overeen te komen |
| Prijs: | onderhandelbaar |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | China, fabrikanten, toeleveranciers, fabriek, groothandel, Metal Journal Bearing, PTFE Self Lubricat |

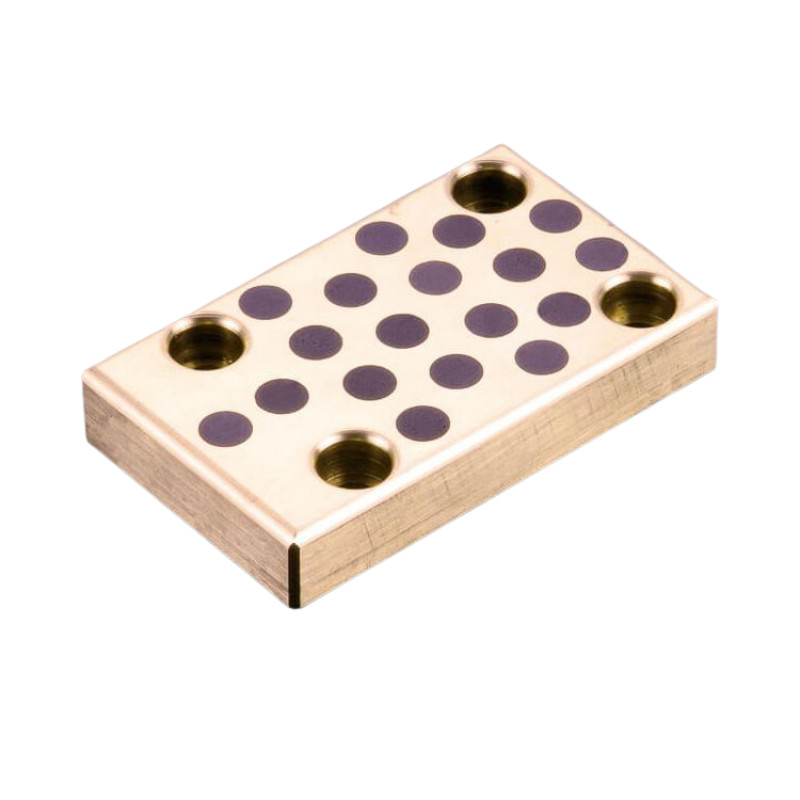

De Punching Mold Solid Bronze Self-Lubricating Gib Slide is een precisie-gefabriceerd onderdeel dat is ontworpen om soepele en betrouwbare werking te bieden in ponsvormtoepassingen. Gemaakt van massief brons, biedt het uitzonderlijke duurzaamheid en slijtvastheid, wat zorgt voor langdurige prestaties, zelfs onder hoge belasting en frequent gebruik.
De zelf-smerende eigenschap van de Gib Slide is een belangrijk voordeel dat de noodzaak voor regelmatige smering en onderhoud vermindert. Dit innovatieve ontwerp zorgt voor een constante toevoer van smeermiddel naar de contactoppervlakken, waardoor wrijving en slijtage worden geminimaliseerd, wat resulteert in een soepelere en efficiëntere werking.
Het massief bronzen materiaal dat is gekozen voor de Gib Slide staat bekend om zijn hoge mechanische eigenschappen, waaronder sterkte en stijfheid. Dit materiaal is ook corrosiebestendig, waardoor het geschikt is voor gebruik in verschillende industriële omgevingen.
De Punching Mold Solid Bronze Self-Lubricating Gib Slide is eenvoudig te installeren en te integreren in bestaande ponsmalsystemen. Het compacte ontwerp en de nauwkeurige productie zorgen voor een veilige en betrouwbare pasvorm, waardoor de kans op verkeerde uitlijning of slippen wordt geminimaliseerd.
Over het geheel genomen is de Punching Mold Solid Bronze Self-Lubricating Gib Slide een robuuste en betrouwbare oplossing voor ponsvormtoepassingen die een soepele en efficiënte werking vereisen. De nauwkeurige productie, het zelf-smerende ontwerp en de hoogwaardige materialen maken het een vertrouwde keuze voor industrieel gebruik.
bronzen slijtstrips
Glijplaat voor giek, grafietplaat, De specificaties en afmetingen van sommige onderdelen worden mogelijk niet volledig gedekt.
Aangepaste producten
Gibs - Olievrije koperlegering
Gedetailleerde info over Zelf Smerende Lagers, Olieloos, Olieloos, Geleidebus, Slijtplaat, Ring, L Gibbs, V Blokken. Contact
Standaardonderdelen voor stans- en stempelmatrijzen > Geleidingselementen > Olievrije geleidingselementen
SelfLube produceertL-gibs, vierkante spieën enV-gibs, die worden gebruikt om lineaire bewegingen te geleiden en te controleren in toepassingen waarzware lastenWe komen onder andere de volgende machines tegen: metalen stansmatrijzen, mallen, speciale machines en allerlei soorten zwaar materieel.
Gemaakt van massiefaluminium bronsmet of zonder zelf-smerendgrafiet, SelfLube's gibs zijn beschikbaar in een breed scala aan standaard inch- en metrische maten. En als een standaard gib niet voldoet, kan SelfLube voordelig aangepaste gibs maken in vrijwel elke maat.
Daarnaast vindt u in het gedeelte Geleidercomponenten nog meer soorten spieën, voornamelijk gerelateerd aan metalen stansmatrijzen.

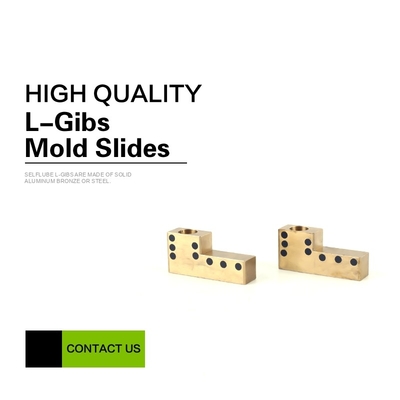

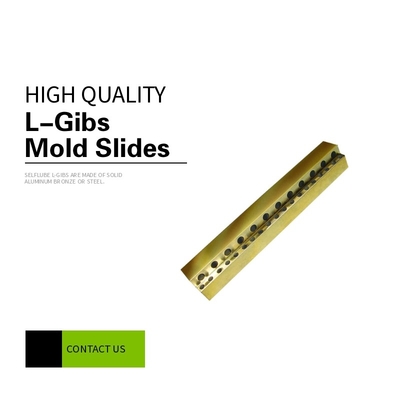

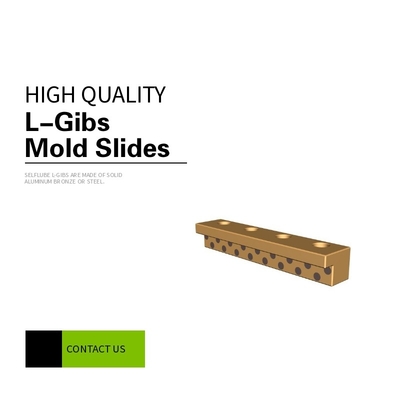

SelfLube L-gibs zijn gemaakt vanmassief aluminium, brons of staal.Onze aluminiumbrons kan worden besteld met of zonder zelf-smerend grafiet of voorgeboorde montagegaten. Ons staal is verkrijgbaar met of zonder gaten. Wij maken geen stalen L-gibs met grafiet. Deze componenten worden gebruikt om lineaire bewegingen te geleiden en te regelen en zijn verkrijgbaar in verschillende standaardmaten. Als een standaardmaat niet geschikt is voor uw toepassing, kan SelfLube eenvoudig een aangepaste maat maken.
Brons zonder gaten
Bronzen
Brons met grafiet zonder gaten
Brons met grafiet
| Materiaal | CuZn25Al5 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| Dikte | 8 | 8.9 | 7.8 | 8.9 | 8 |
| HB-hardheid | >210 | >70 | >150 | >95 | >280 |
| Treksterkte N/mm2 | >750 | >200 | >600 | >260 | >540 |
| Vloeisterkte N/mm2 | >450 | >90 | >260 | >150 | >450 |
| Verlenging % | >12 | >15 | >10 | >8 | >0,3 |
| Coëfficiënt van lineaire expansie |
1,9x10-5/°C | 1,8x10-5/°C | 1,6x10-5/°C | 1,8x10-5/°C | 1,8x10-5/°C |
| Maximale temperatuur | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| Maximale belasting N/mm2 | 100 | 60 | 50 | 70 | 150 |
| Max. snelheid (droog) m/min | 15 | 10 | 20 | 10 | 15 |
| Maximaal PV-vermogen N/mm2*m/min (smering) |
200 | 60 | 60 | 80 | 200 |
| Compressie vervorming 300N/mm2 |
<0,01 mm | <0,05 mm | <0,04 mm | <0,05 mm | <0,005 mm |
| Glijsnelheid v: | 30 meter per minuut |
| Basis materiaal: | Speciaal messing (SO#50SP2) |
| Zelfsmerend: | Ja |
| Smeermiddel: | Grafiet |
| Oppervlaktedruk P: | 100N/mm² |
| P*v-waarde: | 200 N/mm² xm/min |
| Bedrijfstemperatuur: | -50°C / +200°C (maximaal 300°C) |
| Wrijvingscoëfficiënt: | 0,07 |
L-Gibs mal glijbanen Hoge hardheidgeïmpregneerd messing vast smeerlager is verbeterd op L-Gibs mal glijbanen door de hardheid van messing met hoge hardheid verder te verbeteren, wat leidt tothogere belastingdraagvermogen en betere slijtvaste eigenschappen. De producten worden veel gebruikt in continugietwalsmachines, mijnbouwapparatuur, technische apparatuur, spuitgietmachines, enz. Vanwege de hoge hardheid is het moeilijk te bewerken en af te werken, het wordt alleen aanbevolen voor echttoepassingen met hoge belasting.
| Basismateriaal | CuZn25A16Fe3Mn3 | Dynamische belasting | 120N/mm² |
| Basishardheid | HB210~275 | Wrijvingscoëfficient | <0,16 |
| Temperatuur Max | 300℃ | Snelheidslimiet | droog 0,4 m/s olie 5 m/s |
Zelf-smerendL-Gibsverschaffenlangdurig dragenoppervlak voorhoge productiemallen met behulp van glijbanen en nokken. L-Gibs zijngemakkelijk te bewerken en kan in elke gewenste vorm worden gebracht, zonder dat er speciaal gereedschap nodig is.
Ze worden geleverd zonder voorgeboorde gaten, wat flexibiliteit biedt met montagepatronen. Dit maakt het mogelijk om rond waterleidingen en andere componenten in de mal te werken.
Lage wrijvingscoëfficiëntbiedt een langdurig slijtoppervlak
Geen voorgeboorde gaten betekent flexibiliteit in het montagepatroon
Dichte tolerantie
| Onderdeel nummer | A Selecteerbaar |
S Selecteerbaar |
W | T | X | Ik | d1 | d2 | H | |
| Type | B | |||||||||
| (Smeermiddelvrije koperlegering) |
15 | 40 | 5 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 |
| 60 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 80 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 100 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 120* | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 150 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 20 | 60 | 8 10 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |
| 80 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 100 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 120 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 150 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 200 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 25 | 80 | 10 12 15 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |
| 100 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 120 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 150 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 200 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 250 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 30 | 80 | 12 15 20 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |
| 100 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 120 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 150 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 200 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 300 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
