| Merknaam: | Graphite Bearing Design |
| Modelnummer: | Grafietringen |
| MOQ: | Standaardgroottebrons die Kleine Minimumordehoeveelheid ringen |
| Prijs: | Oilless Bushings High Quality Price Ratio B2B |
| Betalingsvoorwaarden: | T/T vooraf |
| Toeleveringsvermogen: | Koop Bronsringen online, Bronslagers |
Grafietbuslagers, specifiek de C86300-kwaliteit, worden veel gebruikt in diverse industriële toepassingen vanwege hun unieke eigenschappen en olievrije ontwerp. Deze lagers bieden verschillende voordelen, zoals uitstekende zelf-smerende eigenschappen, hoge temperatuurbestendigheid en corrosiebestendigheid, waardoor ze geschikt zijn voor veeleisende omgevingen.
De C86300-kwaliteit grafietbuslagers bestaat uit een koperlegering met een hoog percentage grafietdeeltjes ingebed in de matrix. Deze combinatie geeft de lagers een uitstekende slijtvastheid en de mogelijkheid om te functioneren zonder externe smering.
Het olievrije ontwerp van deze lagers vermindert het risico op verontreiniging en de behoefte aan onderhoud aanzienlijk, waardoor ze ideaal zijn voor toepassingen waar smering moeilijk of ongewenst kan zijn. Bovendien zorgen de zelf-smerende eigenschappen van de grafietdeeltjes ervoor dat de lagers soepel en efficiënt functioneren over lange perioden.
Grafietbuslagers zijn verkrijgbaar in verschillende maten en configuraties om aan de specifieke behoeften van verschillende toepassingen te voldoen. Groothandelsleveranciers bieden deze lagers aan tegen concurrerende prijzen, waardoor klanten in bulk kunnen kopen en kosten kunnen besparen.
Kortom, grafietbuslagers gemaakt van C86300-kwaliteit materiaal zijn een betrouwbare en kosteneffectieve oplossing voor toepassingen die olievrije, zelf-smerende lagers vereisen. Hun unieke eigenschappen en duurzaamheid maken ze een populaire keuze onder industriële gebruikers.
F1126 - Geleidebus voor uitwerperset - DME - Mat. 2.0598 - 200HB - Grafiet
C86300.pdf Bronzen lager
Bronzen grafietbusmateriaal equivalentSamenstelling ASTM C86300. Wij bieden groothandel en bulk bronzen grafietbus bestellingen voor bedrijven en commercieel gebruik uit China. Bulk bestellingen zijn beschikbaar in onze standaard Toleranties. evenals een verscheidenheid aan andere bronzen olievrije bus messing gegoten bronzen materiaal. Grote bestellingen inclusief kleine en grote maten en/of aangepaste flensmaten worden op bestelling gemaakt uit China. Neem vandaag nog per e-mail contact met ons op en zorg ervoor dat u uw beoogde bestelhoeveelheid opgeeft
zodat we contact met u kunnen opnemen met meer informatie.
Legeringsmaterialen
Mangaan bronzen bussen met grafietpluggen
¾” ID x 1-1/8” OD x ¾” lang
1” ID x 1-3/8” OD x ¾” Lang
1-1/4” ID x 1-5/8” OD x ¾” Lang
| Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Kwaliteit China Merken GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Staal+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Internationaal ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Staal+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Duitsland DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Staal+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Japans JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Verenigde Staten ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Class40 | 52100 |
| Britse Standaard | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Materiaal legering chemische samenstelling
| Chemische elementen | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu ( % ) | Rest | Rest | Rest | - | - | ||
| Sn ( % ) | - | 6 | - | 10 | 6 | - | - |
| Zn ( % ) | 25 | 6 | - | - | 6 | - | - |
| Ni ( % ) | - | - | - | - | - | - | - |
| AI ( % ) | 6 | - | 10 | - | - | - | - |
| Fe ( % ) | 3 | - | 3 | - | - | Rest | Rest |
| Mn ( % ) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| Cr ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| C ( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| Si ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| Pb ( % ) | - | 3 | - | - | 3 | - | - |
Technische parameters
| Prestaties | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Max. belasting P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
| Max.snelheid V ( m/s ) | Droog0.4 olie5 | 2 | 2 | 0.5 | 0.1 | ||
| Max.PV ( N/mm²·m/s ) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| Dichtheid ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Treksterkte ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Rek ( % ) | > 10 | > 4 | > 10 | - | - | ||
| Hardheid ( HB ) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| Max.temp ( ℃ ) | 300 | 350 | 300 | 400 | 350 | ||
| Wrijvingscoëfficiënt ( μ ) | Oliesmering: 0.03 | Wrijving(droog): 0.16 | |||||
Grafietpluggen bronzen bussen zijn allemaal zelf-smerend en onderhoudsvrij. Deze bussen zijn machinaal bewerkt uit continu gegoten brons en voorzien van vaste smeerpluggen. Een bus en zijn bijpassende
oppervlak moeten altijd gescheiden worden door een smeerfilm. Met grafietpluggen bronzen bussen is geen vorm van aanvullende smering vereist.
De oppervlaktelaag is verbeterd met grafiet om de laagste coëfficiënt
Grafiet Bus Groothandel & Bulk Bestellingen
SE 112 Grafiet Bus 50 62 50mm C86300
Grafiet Bussen Bedrijfstemperatuur -40℃ tot 300 ℃, mos2, Toleranties volgens standaard TS12115
| Chemische vereisten | ||||||||||||
| Koper Legering UNS Nr. |
Samenstelling, % max, tenzij anders aangegeven | |||||||||||
| Nikkel | ||||||||||||
| Koper | Tin | Lood | Zink | IJzer | Inclusief | Aluminium | Mangaan | Antimoon | Zwavel | Fosfor | Silicium | |
| Kobalt | ||||||||||||
| C86300 | 60.0–66.0 | 0.20 | 0.20 | 22.0–28.0 | 2.0–4.0 | 1.0A | 5.0–7.5 | 2.5–5.0 | ... | ... | ... | ... |
| C90500 | 86.0–89.0 | 9.0–11.0 | 0.30 | 1.0–3.0 | 0.20 | 1.0A | 0.005 | ... | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 82.0–85.0 | 15.0–17.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 79.0–82.0 | 18.0–20.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 78.0–82.0 | 9.0–11.0 | 8.0–11.0 | 0.8 | 0.7C | 0.50A | 0.005 | ... | 0.50 | 0.08 | 0.10B | 0.005 |
| A Bij het bepalen van het minimum kopergehalte kan koper worden berekend als koper plus nikkel. | ||||||||||||
| B Voor continu gieten is fosfor 1,5 % max. | ||||||||||||
| C IJzer is 0,35 % max. bij gebruik voor staalrug. | ||||||||||||
Bus gemaakt terwijl u wacht
Hydraulische cilinder reparatie bussen
Hydraulische cilinder glijlagers fabricage
Frezen / Draaien service
Lassen / Lichte fabricage
On-Site Engineering
Wij zijn uniek gepositioneerd in de Hydraulic Cylinder Repair Bushing Industry.
China Hydraulic Cylinder Replacement Bushing Services
|
Cu%1 |
Pb% |
Sn% |
Zn% |
Fe% |
Ni%1,2 |
Al% |
Mn% |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Chemische samenstelling volgens ASTM C86300 bronzen bussen |
|||||||||||
|
60.00- |
|
|
22.00- |
2.00- |
|
5.00- |
2.50- |
||||
De slijtvastheid metalen rug met de vaste smeermiddelen kan continu smeringsbron leveren tijdens de werking van het lager om de zelf-smerende eigenschap te bereiken. Met de combinatie van zware belasting en slagvastheid van het metaal en lage wrijving factor van het niet-metaal, is dit materiaal goed voor de verschillende werkomstandigheden.

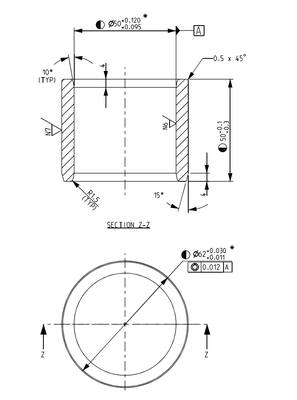

Metalen zelf-smerende lagers maattekening:
ID50MM*OD62MM*LENGTE50MM
| Type | 650 | 650S5 | 650W1 | 650W3 | 650S1 | 650S2 | 650S3 | |
| Materiaal | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||||
| Dichtheid | 7.8 | 8.9 | 7.8 | 8.9 | ||||
| HB Hardheid | ≥210 | ≥250 | ≥210 | ≥230 | ≥70 | ≥150 | ≥75 | |
| Treksterkte MPa | ≥750 | ≥800 | ≥755 | ≥755 | ≥250 | ≥500 | ≥270 | |
| Vloeigrens MPa | ≥450 | ≥450 | ≥400 | ≥400 | ≥90 | ≥260 | ≥150 | |
| Rek % | ≥12 | ≥8 | ≥12 | ≥12 | ≥13 | ≥10 | ≥5 | |
| Thermische uitzettingscoëfficiënt | 1.9x10*%/°C | 1.8x10*9/°C | 1.6x10^*/°C | 1.8x10*/°C | ||||
| Max. bedrijfstemperatuur. | -40~+300°C | -40~+400°C | ||||||
| Max. belasting MPa | 50 | 75 | 75 | 100 | 50 | |||
| Max. snelheid m/s | Droog | 0.5 | 0.1 | 0.5 | 0.1 | 0.5 | ||
| Gesmeerd | 1 | 0.25 | 1 | 0.25 | 2.5 | |||
| Max. PV (N/mm2*m/s) | Droog | 1.65 | 1 | |||||
| Gesmeerd | 3.25 | 1.65 | ||||||
De bovenstaande gegevens worden aanbevolen door viiplus. De ontwerpegevens moeten worden geëvalueerd op basis van de specifieke toepassingsomstandigheden.
CuZn25AI5Mn4Fe3 Bronzen busmaat
lineaire grafiet koperen set bus olie zelf-smerend JDB ID 40mm OD 45mm 48mm 50mm
Zelf gesmeerd wanneer standaardsmering onpraktisch is
Presteert goed onder verschillende belastingen, typen en snelheden
Bestand tegen corrosieve en vijandige omgevingen
Uitstekende prestaties bij gemiddelde tot hoge temperaturen tot 600° F
Compatibel met de meeste viskeuze smeermiddelen & Olie- en vettoepassingen
| Smeermiddel | Eigenschap | Typische toepassingen |
| SL1 Grafiet + Additieven |
Goede chemische bestendigheid en lage wrijving coëfficiënten. Bedrijfstemperatuur tot +400oC |
Geschikt voor algemene industriële toepassingen die worden blootgesteld aan de atmosfeer. |
| SL4 +MoS2+Additieven |
Lage wrijvingscoëfficiënten en goede water smering functie. Bedrijfstemperatuur tot +300oC |
Geschikt voor watersmering. De toepassingen omvatten schepen, hydraulische turbines en stoomturbines. |
De toepassingen voor grafietpluggen bussen zijn vrijwel onbeperkt. Van moeilijke onderhoudstoepassingen tot hoge temperatuuromgevingen tot zwaar belaste
toepassingen, grafietpluggen bronzen bussen vertonen een uitstekende service en slijtvastheid. Dergelijke toepassingen omvatten:
Staalmolens, Ovenuitladingen, Droogapparatuur, Roosters, Warmtewisselaars, Persmallen, Assemblagelijnen, Gereedschapsmachines, Kettingtransporteurs, Offshore structuren, Dekkranen,
Lieren, Luikdeksels, Roerarmen, Hijsapparatuur, Banden- en papiermolens, Tuimelschakelverbindingen voor spuitgietmachines, Mixers, Slijpmachines, Verpulveraars, Bouwmachines, Mijnbouw
installaties, Armverbindingen, Power shovels en meer.
| TYPE | BESCHRIJVING |
| GRAFIETPLUGGEN BUS | 35*25*35 |
| 40*30*30 | |
| 40*30*35 | |
| 40*30*40 | |
| 40*30*45 | |
| 45*35*30 | |
| 45*35*35 | |
| 45*35*45 | |
| 45*35*50 | |
| 50*40*30 | |
| 70*60*60 | |
| 50*40*35 | |
| 50*40*40 | |
| 50*40*45 | |
| 50*40*50 | |
| 50*40*55 | |
| 55*45*45 | |
| 60*50*45 | |
| 60*50*50 | |
| 40x30x25 | |
| 48x38x55 | |
| 40x30x20 | |
| 55x45x60 | |
| 40x35x35 | |
| 38x25x30 | |
| 38x30x30 | |
| 38x30x45 | |
| 38x30x35 | |
| 38X30X40 | |
| 40x30x44.8 | |
| 40x30x45 | |
| 30x25x30 | |
| 45x30x45 | |
| 48x40x30 | |
| 40x30x34 | |
| 70x60x62 | |
| 38.8x30.8x30 | |
| 30*25*20 | |
| 33*25*30 | |
| 48*40*40 | |
| 75*60*60 | |
| 60*50*70 | |
| 75*60*65 | |
| 85*70*75 | |
| 36*30*35 | |
| 105*90*100 | |
| 100*85*95 | |
| 95*85*110 | |
| 95*85*95 | |
| 60*50*49 | |
| 60*50*50 | |
| 55*50*45 | |
| 50*45*40 | |
| 35*30*30 | |
| 80*65*60 | |
| 80*65*75 | |
| 86*71*85 | |
| 95*80*70 | |
| 80/70*60*27/5 | |
| 80/70*60*33/5 | |
| 35x25x30 | |
| 35x25x40 | |
| 45x35x30 | |
| 45x35x40 | |
| 55x45x40 | |
| 55x45x30 | |
| 55x45x50 | |
| 55x45x70 | |
| 62x45x43 | |
| 60x50x55 | |
| 60x50x60 | |
| 60x50x65 | |
| 65x55x40 | |
| 65x55x55 | |
| 65x55x60 | |
| 65x55x70 | |
| 65x55x75 | |
| 70x55x45 | |
| 70x55x50 | |
| 75x60x50 | |
| 75x60x75 | |
| 75x60x90 | |
| 80x60x50 | |
| 70x50x50 | |
| 65x50x50 | |
| 70x55x42 | |
| 60x50x45 | |
| 62x45x42 | |
| Grafietpluggen bus | 35*25*30 |
| 45*35*35 | |
| 33*25*20 | |
| 40*30*40 | |
| 45*35*50 | |
| 50*40*50 | |
| 50*40*60 | |
| 55*45*50 | |
| 60*45*60 | |
| 60*50*60 | |
| 60*50*70 | |
| 65*50*70 | |
| 65*55*50 | |
| 70*55*60 | |
| 75*60*50 | |
| 75*60*80 | |
| 80*65*60 | |
| 90*70*70 | |
| 90*75*70 | |
| 100*80*50 | |
| 90*80*100 | |
| 110*90*60 |
