| Merknaam: | VIIPUS |
| Modelnummer: | de stevige ring, brons met smeermiddel stopt ingebedde onderhoud-Vrij |
| MOQ: | Overeen te komen |
| Prijs: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| Betalingsvoorwaarden: | TT vooraf |
| Toeleveringsvermogen: | Online bronsringen • Glijdende Lagersfabrikanten • Zelfsmerende Ringsleveranciers |

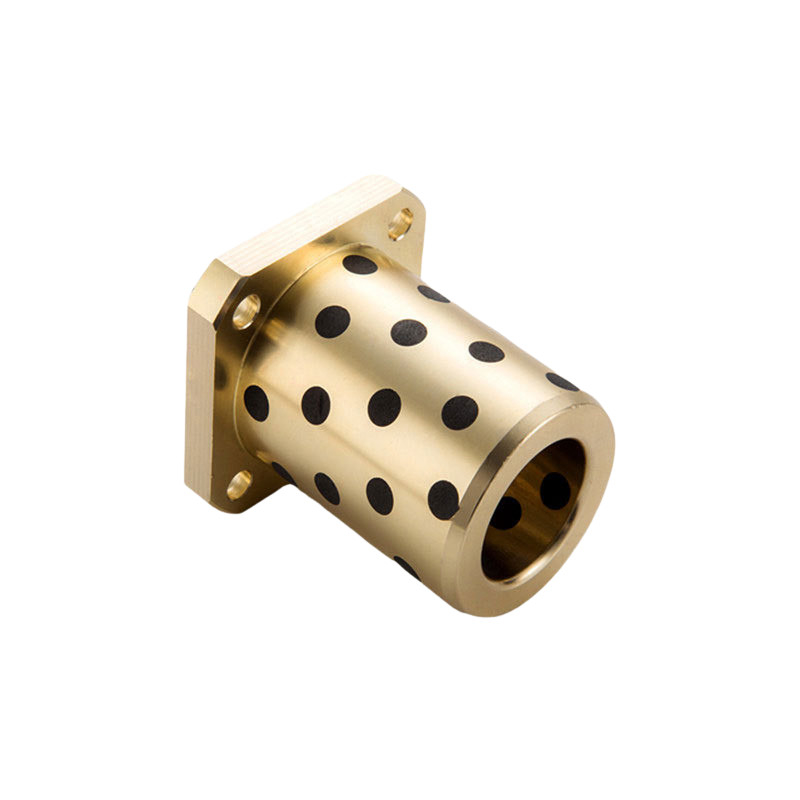

Flensgrafiet geïmpregneerde koperen lagers zijn mechanische onderdelen die een superieure slijtvastheid en zelfglijende eigenschappen bieden.een koperen-zinc legering, die vervolgens wordt geïmpregneerd met grafietdeeltjes om zijn smeermogelijkheden te verbeteren.
Het ontwerp van de flenzen van deze lagers maakt een gemakkelijke installatie en veilige montage binnen de toepassing mogelijk.Bij de impregnatie van grafiet wordt de messingmatrix gefiltreerd met grafietdeeltjesDit elimineert de noodzaak van externe smeermiddelen, waardoor onderhoudsvereisten en stilstandstijden worden verminderd.
Grafiet geïmpregneerde messinglagers worden vaak gebruikt in toepassingen die een soepele en betrouwbare rotatie of schuifbeweging vereisen.pivotpunten, en andere bewegende onderdelen waarbij lage wrijvings- en slijtvastheid van cruciaal belang is.
Het messingmateriaal biedt een uitstekende corrosiebestendigheid en duurzaamheid, terwijl de grafietimpregnatie zorgt voor een soepele werking en minder slijtage.Deze lagers worden vaak gebruikt in industrieën zoals machines, automotive, aerospace en marine, waar ze betrouwbaar presteren in harde omgevingen en veeleisende omstandigheden.
Bij het selecteren van Flange Grafiet Impregnerde Messing Lagers is het belangrijk om rekening te houden met de specifieke vereisten van uw toepassing, met inbegrip van de afmetingen, draagvermogen en bedrijfsomstandigheden.Het is ook raadzaam om met een fabrikant of leverancier te overleggen om ervoor te zorgen dat de door u gekozen lagers aan uw behoeften voldoen en optimaal werken binnen uw systeem.
ChinaFlanke Grafiet geïmpregneerde koperen lagers, ISO9001:2015, Vergelijkbaar met DEVA Metal.Zelfglijdend samengesteld schuifmateriaal, fabrieksprijs, contact met ons op! Bekijk Product.Lees Nieuws.Hoogtepunten: Professionele leverancier van grafiet geïmpregneerde messinglagers.
Grafiet geïmpregneerde bronzen glijplaat is een zelfglijmend dragerplaat gemaakt van hoogwaardig bronzen met grafiet gevulde groeven.
De bronzen plaat fungeert als draagvlak.met een vermogen van meer dan 50 kW, terwijl de grafietinleggingen een vast, olievrij smeermiddel leveren.De vorming van smeermiddel vormt een film van grafiet tussen het lager en het paringsoppervlak wat resulteert in een lage wrijvingscoëfficiënt bij het begin van relatieve beweging.
Grote inventaris bronzen buizen, bronzen lagers en zelfglijende slijtageplaten. Gleitlager. Buizenmouwlagers. Buizencatalogen en brochures beschikbaar.
met een gewicht van niet meer dan 10 kgZelfverzetting.Grafiet heeft een aantal ongewone eigenschappen die het een uitstekend smeermiddel maken.In tegenstelling tot diamantGrafiet heeft een tweedimensionale kristalstructuur - sterk in twee dimensies maar zwak in de derde.De atomen zijn in parallelle vellen geplaatst die gemakkelijk afgeknipt kunnen wordenAls je bijvoorbeeld een potlood tussen je vingers wrijft, voelt het vettig aan.Dat gevoel is het glijden en afschillen van kristallen platen..
In het zelfglijproces zijn het juist deze afgesneden kristallen platen die de smeerstof leveren, een beetje als een stuk tissuepapier tussen twee stukjes glas.In eerste instantie is er geen smeermethode, maar als de twee paringsoppervlakken (eAls de grafiet (bijv. buizen en as) zich in relatie tot elkaar bewegen, wordt een kleine hoeveelheid grafiet over het slijtageoppervlak verdeeld en fungeert het als een vast smeermiddel.Het zal daar lang blijven vanwege de superieure stabiliteit van grafiet.Hoewel grafiet in een reducerende atmosfeer sublimeert bij 10.000 F, zal het in de lucht oxideren bij ongeveer 500 F, dus het is belangrijk om de temperaturen goed onder deze drempel te houden.grafiet heeft een bijna nul koëfficiënt van thermische uitbreidingWanneer een grafietprop in een metaalonderdeel wordt ingebed, zal het metaal uitdijen, maar de grafietprop niet.200 frankindien de stekers open oppervlakken hebben (d.w.z. niet gebonden aan een paringsdeel).
Gevoelig voor vuil milieu
met een gewicht van niet meer dan 10 kg
In staat stellen om te werken met een slechte afwerking van het asoppervlak
Goed bestand tegen corrosieve omstandigheden
Aanbevolen paringsschacht
d8: Algemeen gebruik (grote belasting)
e7: Algemeen gebruik (lichte lading)
f8: Hoog nauwkeurig gebruik
g6: Hoog nauwkeurig gebruik (intermitterende werking)
・Materialen
[ M ] Materiaal:Metalen legering met een hoge treksterkte
Vaste smeermiddel ingebed
Oven
Dryers
machines voor het spuitgieten
stofverzamelaars
Louvres
Warmtransportvoertuigen
| Structuur | CuZn25Al6Mn4 Brons met inzet van smeermiddel van massief grafiet (op aanvraag zijn alternatieve specificaties beschikbaar) |
|---|---|
| PV (N/mm2 x m/s) | 3.3 max |
| Statische belasting (N/mm2) | Maximaal 100 |
| Glijfrequentie (m/s) | 0.3 max |
| Werktemperatuur (°C) | Tot 300 (alternatieve specificaties tot 400) |
| Coëfficiënt van thermische uitbreiding | 19 x 10-5/°C |
| Wrijvingscoëfficiënt | 0.16 |
| Hardheid (HB) | 210 min. |
| Treksterkte (N/mm2) | 750 min |
| Verlenging (%) | 12 minuten. |
| Dichtheid (g/cm3) | 8 |
| Deelnummer | L | Dh7 | - Ja. | L1 | H | T | t | d1 | d2 | P.C.D. | F | Een | Bijbehoren: Hex Socket Schroef met laag hoofdkap |
||||||||||||
| Type | dF7 | ||||||||||||||||||||||||
| Legers van koper, geïmpregneerd met grafiet, met pilootflangen |
8 | +0.028 +0.013 |
20 | 25 | 12 | 0 - Nul.018 |
11.5 | 5 | 27 | 4 | 2.2 | 3.5 | 6 | 19 | - | 19 | M3-10x2 | ||||||||
| 10 | +0.028 +0.013 |
25 | 30 | 14 | 0 - Nul.018 |
13.5 | 6 | 29 | 4 | 2.2 | 3.5 | 6 | 21 | - | 21 | M3-10x2 | |||||||||
| 12 | +0.034 +0.016 |
25 | 30 | 18 | 0 - Nul.018 |
17.5 | 6 | 36 | 5 | 3 | 4.5 | 7.5 | 26 | - | 26 | M4-12x2 | |||||||||
| 13 | +0.034 +0.016 |
25 | 30 | 35 | 19 | 0 - Nul.021 |
18.5 | 6 | 37 | 5 | 3 | 4.5 | 7.5 | 27 | - | 27 | M4-12x2 | ||||||||
| 16 | +0.034 +0.016 |
25 | 30 | 35 | 40 | 22 | 0 - Nul.021 |
21.5 | 6 | 40 | 5 | 3 | 4.5 | 7.5 | 30 | 18 | 24 | M4-12x4 | |||||||
| 20 | +0.041 +0.020 |
30 | 35 | 40 | 50 | 28 | 0 - Nul.021 |
27.5 | 8 | 49 | 6 | 3.7 | 5.5 | 9 | 38 | 22 | 31 | M5-16x4 | |||||||
| 25 | +0.041 +0.020 |
30 | 35 | 40 | 50 | 60 | 33 | 0 - Nul.025 |
32.5 | 8 | 54 | 6 | 3.7 | 5.5 | 9 | 43 | 25 | 35 | M5-16x4 | ||||||
| 30 | +0.041 +0.020 |
35 | 40 | 50 | 60 | 70 | 38 | 0 - Nul.025 |
37.5 | 10 | 63 | 8 | 4.2 | 6.6 | 11 | 50 | 30 | 40 | M6-20x4 | ||||||
