| Merknaam: | VIIPLUS Sleeve & Bearing |
| Modelnummer: | C95400 Aluminiumbrons |
| MOQ: | Standaardgrootte die Geen Minimumordehoeveelheid ringen |
| Prijs: | Bushings High Quality Price Ratio B2B |
| Betalingsvoorwaarden: | T/T, L/C, Western Union, |
| Toeleveringsvermogen: | stop grafietlagers, China, fabrikanten, leveranciers, fabriek, groothandel, MetaalHalsblok, DU Zelfs |
MISUMI biedt hoogwaardige, wrijvingsarme, olievrije bussen van messing legering, versterkt met grafiet en koper. Deze bussen zijn ontworpen om uitzonderlijke prestaties te leveren in een reeks industriële toepassingen.
De messing legering die in de bussen wordt gebruikt, vertoont uitstekende sterkte en corrosiebestendigheid, wat zorgt voor duurzaamheid op lange termijn. De toevoeging van grafiet en koper verbetert verder de slijtvastheid en zelf-smerende eigenschappen van de bussen.
Het olievrije ontwerp elimineert de noodzaak voor regelmatige smering, waardoor de onderhoudsvereisten en operationele kosten worden verlaagd. Dit maakt de bussen ook geschikt voor gebruik in omgevingen waar oliebesmetting niet wenselijk is.
De wrijvingsarme eigenschappen van de bussen dragen bij aan een soepelere en efficiëntere werking van roterende apparatuur. Ze zijn geschikt voor gebruik in pompen, motoren, compressoren en andere mechanische systemen waar hoge belastingen en snelheden gebruikelijk zijn.
De messing legering bussen van MISUMI met grafiet- en koperversterking worden met precisie vervaardigd om een nauwkeurige pasvorm en betrouwbare prestaties te garanderen. Ze zijn een uitstekende keuze voor het verbeteren van de efficiëntie en betrouwbaarheid van uw industriële systemen.

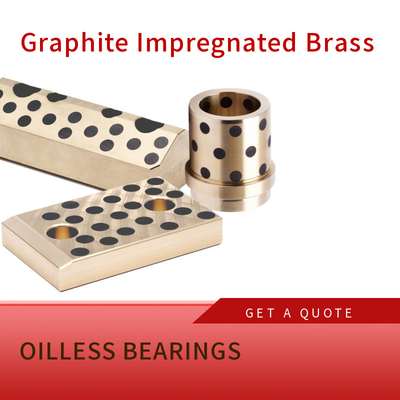

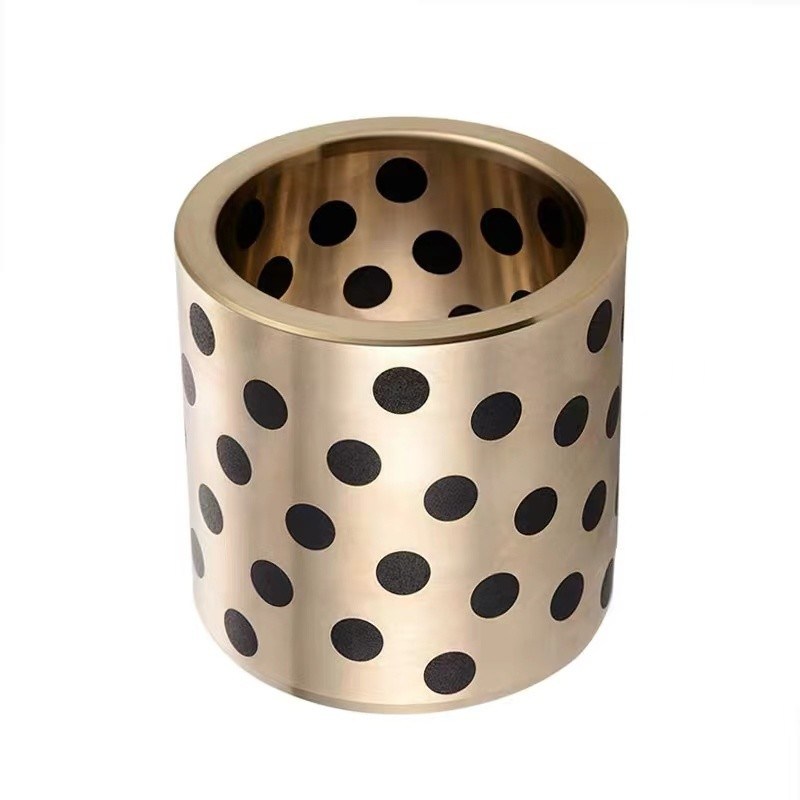

Grafiet geïmpregneerde messing bus Olievrije bus - messing legering, recht, I.D. F7 (MISUMI) (MPBZU12-15)
MPBZ MPBZU MPBR MPBRU MPBPU MPBZP serie Olievrije messing geleidebus voor zelf-smerend
| Type | Recht | Busmateriaal | Grafiet geïmpregneerd messing | Maximaal toelaatbare PV-waarde bereik (N/mm2•m/s) | 1.1～2.0 |
|---|---|---|---|---|---|
| Maximaal toelaatbare PV-waarde (N/mm2•m/s) | 1.65 | Maximaal toelaatbare belasting (N/mm2) | 29 | Maximale toelaatbare snelheid (m/s) | 0.5 |
| Montagegat past | H7 |
Model: Diverse materialen: Koperlegering Kleur
classificatie: MPBZU 20-10L maat (20*24*10) MPBZU 20-15L maat (20*24*15) MPBZU 20-20L maat (20*24*20) MPBZU 20-25L maat (20*24*25 ) MPBZU 20-30L maat (20*24*30) MPBZU 20-35L maat (20*24*35) MPBZU 20-40L maat (20*24*40) MPBZU 20-45L maat (20*24*45) MPBZU 20-50L maat (20*24*50) MPBZU 20-55L maat (20*24*55) JDB 20*25*15 JDB 20*25*20 JDB 20*25*25 JDB 20*25*30 JDB 20* 25*35 JDB 20*25*40
Lagermechanisme: vaste wrijving
Smeermiddeltype: vaste smering
Extra functies: hoge temperatuur
Lagerbelastingsrichting: radiaal lager
MISUMI / FIBRO / DANLY standaard maat, op voorraad, met de beste kwaliteit, de beste prijs, bronzegleitlager.com is de beste keuze!
Product details
| Type | Recht | Busmateriaal | Grafiet geïmpregneerd messing |
|---|---|---|---|
| I.D. d(mm) | 12 | O.D. D(mm) | 15 |
| Totale lengte L(mm) | 15 | Maximaal toelaatbare PV-waarde bereik (N/mm2•m/s) | 1.1～2.0 |
| Maximaal toelaatbare PV-waarde (N/mm2•m/s) | 1.65 | Maximaal toelaatbare belasting (N/mm2) | 29 |
| Maximale toelaatbare snelheid (m/s) | 0.5 | Montagegat past | H7 |
| Bedrijfstemperatuurbereik (℃) | -40～150 | Bedrijfstemperatuurbereik (Geen smering) Min | -40 |
| Onderdeelnummer | - | L |
| MPBZ10 MPBZU16 |
- - |
15 20 |
| D | O.D. m6 (*1) | Behuizingsdiameter H7 (*2) |
| 7~10 | +0.015 | + 0.015 |
| +0.006 | 0 | |
| 11~18 | +0.018 | + 0.018 |
| +0.007 | 0 | |
| 19~30 | +0.021 | + 0.021 |
| +0.008 | 0 | |
| 31~50 | +0.025 | + 0.025 |
| +0.009 | 0 | |
| 51~80 | +0.030 | + 0.030 |
| +0.011 | 0 | |
| 81~120 | +0.035 | + 0.035 |
| +0.013 | 0 |
| Onderdeelnummer | L | MPBZ | MPBZU | |||||||||||||||||||||
| Type | dF7 | Dm6 (*1) |
Dikte (N) | *Rotatiestopschroef (Referentie) | Dm6 (*1) |
Dikte (N) | ||||||||||||||||||
| MPBZ MPBZU *L afmetingen in ( ) zijn alleen beschikbaar voor MPBZ. |
5 | +0.022 +0.010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0.028 +0.013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0.034 +0.016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0.041 +0.020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0.060 +0.030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0.071 +0.036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
[ ! ]Voor behuizingsdiameter wordt tolerantie H7 (*2) op D afmetingen (*1) aanbevolen. (Zie tabel 1) *Aangegeven afmetingen van de rotatiestopschroef zijn aanbevolen afmetingen.
