| Merknaam: | VIIPLUS |
| Modelnummer: | Grafietbronslagers |
| MOQ: | Overeen te komen |
| Prijs: | onderhandelbaar |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 7000000 Stuk/Stukken Één week |

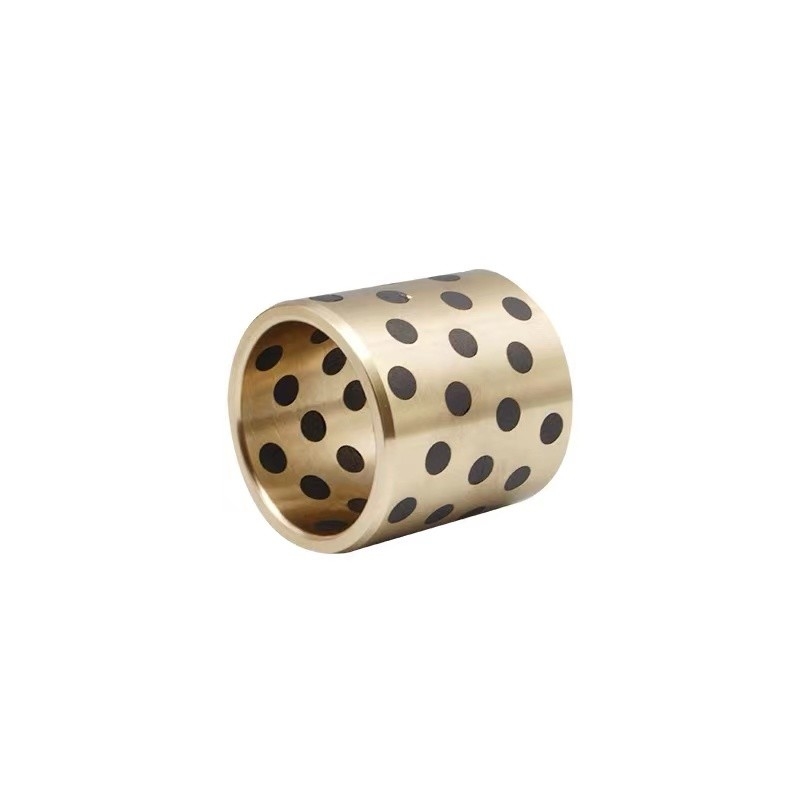

Plain CuSn5Pb5Zn5 Solid Lubricant Bearings staan bekend om hun slijtvastheid, uitzonderlijke duurzaamheid en prestaties.met een vermogen van meer dan 10 W,.
De slijtvastheid van deze lagers is het gevolg van de synergetische combinatie van hun legeringscompositie en het vaste smeermiddel.De CuSn5Pb5Zn5-legering vertoont uitstekende smeer- en mechanische sterkte, terwijl het vaste smeermiddel tijdens de werking continu smeermiddelen afgeeft, waardoor een smeermiddelfilm ontstaat die het contact van metaal met metaal en de daaropvolgende slijtage minimaliseert.
Bovendien beschikken Plain CuSn5Pb5Zn5 Solid Lubricant Bearings over een hoog draagvermogen en een indrukwekkende slagweerstand, waardoor ze kunnen gedijen in verschillende uitdagende industriële omgevingen.Wh onder hoge belastingenBij hoge snelheden of verhoogde temperaturen behouden deze lagers een stabiele prestatie, waardoor de vlotte werking van machines en apparatuur wordt gewaarborgd.
Vanwege hun opmerkelijke slijtvastheid en betrouwbaarheid worden Plain CuSn5Pb5Zn5 Solid Lubricant Bearings veel gebruikt in tal van industriële toepassingen.Ze verbeteren niet alleen de duurzaamheid en betrouwbaarheid van apparatuur, maar dragen ook bij tot het verminderen van onderhoudskosten en stilstandstijden, waardoor aanzienlijke economische voordelen voor bedrijven worden geboekt.

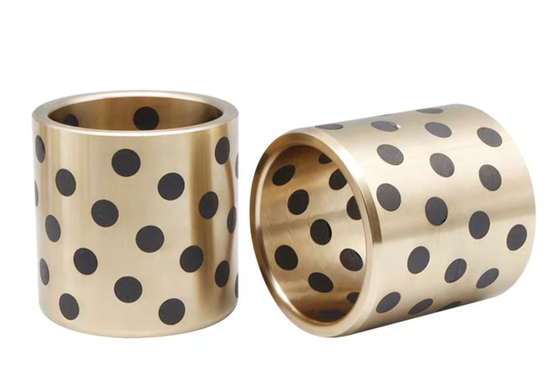

Vaste smeermiddelslagers zijn gemaakt van slijtvast koperlegeringen met inzetstukken van vaste smeermiddelen
Vaste smeermiddelen
Vaste smeermiddelen Kenmerken Grafiet+additie Goede slijtprestaties en chemische stabiliteit, temperatuurgrens 400°C Pak voor algemene machines en onder de atmosfeer + toevoegen Laagste wrijvingscoëfficiënt en goede smeerbaarheid met water, temperatuurgrens 300°C Pak voor water- en zeewater smeermiddelen, zoals schepen
Technische parameters
Graad JDB-1 JDB-2 JDB-22 JDB-23 JDB-24 JDB-25 JDB-1S Internationale merken GB1776-87 ZCuZn25
Al6Fe3Mn3ZCuSn6Zn6Pb3 ZCuAl10Fe3 ZCuSu10P1 Staal+ ZCuSn6Zn6Pb3 HT250 GCr15 Internationaal ISO1338 GCuZn25
Al6Fe3Mn3GCuSn6Zn6Pb3 GCuAl10Fe3 - Staal+ CuSn6Zn6Pb3
Fe3Ni5- B1 Duitsland DIN G-CuZn25
Al5GB-CuSn5Zn5Pb5 GB-CuAl10Ni GB-CuSn10 Staal+ CuSn6Zn6Pb3Ni - 100Cr6 Japan JIS HBsC4 BC6 AIBC3 BC3 BC6 FC250 SUJ2 Amerikaanse ASTM/UNS C86300 C83600 C95500 C90500 C83600 Klasse 40 52100 British Standard (BS) HTB2 LG2 AB1 PB4 LG2 - -
Materiaalcompositie en prestaties
Graad JDB-1 JDB-2 JDB-22 JDB-23 JDB-24 JDB-25 JDB-1S Chemische samenstelling CuZn25Al5Mn4Fe3 C0Sn5Pb5Zn5 CuAl10Ni5Fe5 CuSn10Pb1 CuSn7ZnPb CuSn12Pb1 CuZn25Al5Mn4Fe3 Dichtheid g/cm3 8 8.9 7.8 8.9 8.8 8.9 8 Hardheid HB >210 > 70 > 140 > 80 > 75 > 95 > 250 Treksterkte N/mm2 > 750 > 200 > 600 BC3 > 270 >260 > 800 Vermogensterkte N/mm2 > 450 > 90 >260 C90500 > 130 > 150 > 450 Verlenging in % > 12 >15 > 10 PB4 > 16 > 8 > 8 Lineaire expansiecoëfficiënt 1.9X10-5/°C 1.8X10-5/°C 1.6X10-5/°C 1.8X10-5/°C 1.8X10-5/°C 1.8X10-5/°C 1.9X10-5/°C Werktemperatuur °C -40~+400 -40~+400 -40~+400 -40~+400 -40~+400 -40~+400 -40~+150 Maximaal laadvermogen 100 60 50 70 70 70 120 Maximale lijnsnelheid V 15 10 20 10 10 10 15 Maximale PV-waarde (smeermiddel) N/mm2*m/min 200 60 60 80 60 80 200 Permanente compressievervorming 300N/mm2 < 0,01 mm < 0,05 mm < 0,04 mm < 0,05 mm < 0,05 mm < 0,05 mm < 0,05 mm
Voordelen van olievrije zelfglijlaars
1. geen olie- of minder-olie-smeermiddelen, geschikt voor tanken of moeilijk te tanken plaatsen, kunnen worden gebruikt bij geen onderhoud of minder onderhoud;
2- goede slijtvastheid, geringe wrijvingscoëfficiënt en lange levensduur;
3Er is een passende hoeveelheid elastoplast, kan de spanning op een breder contactoppervlak verdelen, de draagkracht verbeteren;
4. De statische en dynamische wrijvingscoëfficiënt is vergelijkbaar, waardoor bij lage snelheid de kruip kan worden geëlimineerd, zodat de werknauwkeurigheid van de machine kan worden gewaarborgd;
5Het kan de trillingen, het lawaai en de verontreiniging van machines verminderen.
6. Transferfilm kan worden gevormd in het operatieproces om de slijpas te beschermen, zonder dat de as bijt;
7. Voor het slijpen van as hardheid eisen zijn laag, de as zonder conditionering kan worden gebruikt, verminderen van de verwerking van de moeite van gerelateerde delen;
8. dunne wandconstructie, lichtgewicht;
9. Buizen kunnen worden gebruikt in corrosieve media.
Deze vaste smeermiddelen zijn aan de beoogde schuifbeweging aangepast en dienen enerzijds om de smeermiddelen aan de schuifpartner te leveren en anderzijds om deom vuil deeltjes in het lager te absorberen.
Het standaardmateriaal voor platte lagers met vaste smeermiddelen Voor speciale onderdelen zijn echter op verzoek ook andere koperen legeringen mogelijk, bv.
Het gebruikte vaste smeermiddel op basis van grafiet en additieven is ideaal voor algemeen gebruik en normale atmosfeer.
Voor toepassingen waarbij de lagers aan water of zeewater worden blootgesteld, is er een speciaal vast smeermiddel op basis van MoS2 en andere toevoegingsmiddelen.
| Materiële afkorting | |||||
| Basismateriaal | met een breedte van niet meer dan 15 mm | Rotguß (Rg7) | Aluminiumbronzen (CuAl10Ni) | Brons (Gbz 12) | |
| CuZn25Al5Mn4Fe3 | C0Sn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||
| toegestaan draaglast |
N/mm2 | 100 | 60 | 50 | 70 |
| Max. glijfrequentie |
m/s | 0,25 | 0,17 | 0,33 | 0,17 |
| max. pv | N/mm2*m/s | 3,3 | 1,0 | 1,0 | 1,3 |
| dichtheid | g/cm3 | 8.0 | 8.8 | 7.8 | 8.8 |
| hardheid | HB | >210 | > 70 | > 150 | > 80 |
| treksterkte | N/mm2 | > 750 | > 200 | > 500 | > 360 |
| Stretchgrens | N/mm2 | > 450 | > 90 | > 260 | > 150 |
| de versnelling | % | > 12 | >15 | > 10 | > 8 |
Coëfficiënt van thermische uitbreiding |
θ | 19 * 10 -6 K -1 | 18 * 10 -6 K -1 | 16 * 10 -6 K -1 | 18 * 10 -6 K -1 |
| Temperatuurbereik | °C | -40 tot +300 | -40 tot +400 | -40 tot +400 | -40 tot +400 |
| Wrijvingscoëfficiënt | μ | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 |
Alle soorten schuifelementen kunnen op verzoek worden geleverd of geproduceerd.
Neem contact met ons op voor meer informatie.
