| Merknaam: | Viiplus |
| Modelnummer: | de stevige ring, brons met smeermiddel stopt ingebedde onderhoud-Vrij |
| MOQ: | Overeen te komen |
| Prijs: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| Betalingsvoorwaarden: | TT vooraf |
| Toeleveringsvermogen: | Online bronsringen • Glijdende Lagersfabrikanten • Zelfsmerende Ringsleveranciers |

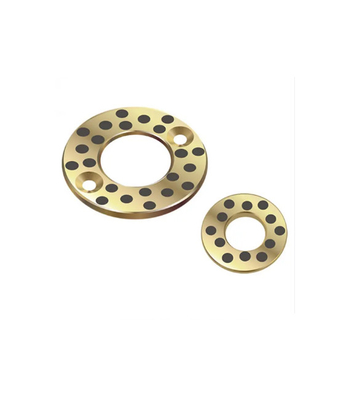

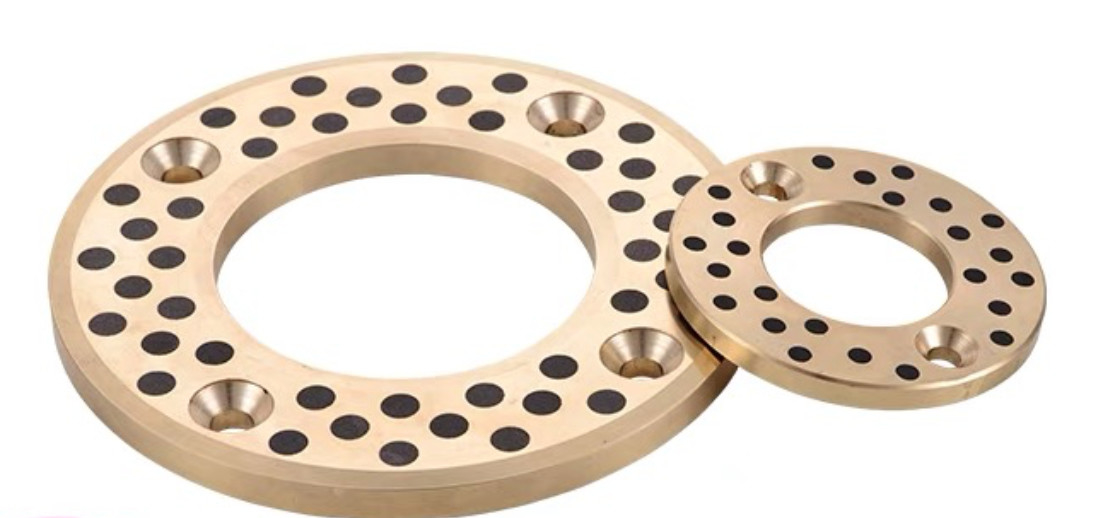

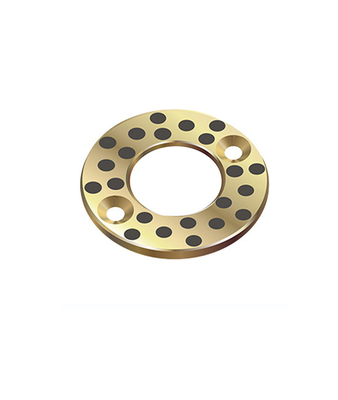

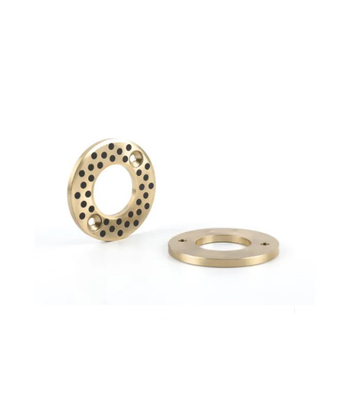

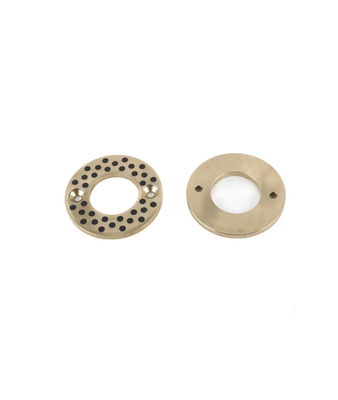

De JTW Oilless CuSn12 Graphite Gevulde Bronzen Drukschijf, verkrijgbaar in metrische maten, is een zeer efficiënte en duurzame component ontworpen voor druklager toepassingen. Vervaardigd uit CuSn12 bronzen legering gevuld met grafiet, biedt deze drukschijf uitzonderlijke slijtvastheid en zelf-smerende eigenschappen.
De CuSn12 bronzen legering, een combinatie van koper en tin, zorgt voor sterkte en stabiliteit, terwijl de grafietvuller de smering verbetert en de wrijving vermindert. Deze combinatie zorgt ervoor dat de drukschijf soepel en efficiënt functioneert, zelfs onder hoge belastingen en snelheden.
De metrische maatvoering van de JTW Oilless drukschijf garandeert compatibiliteit met een breed scala aan machines en apparatuur, waardoor het een veelzijdige oplossing is voor diverse industriële toepassingen. Of u nu bestaande apparatuur upgradet of nieuwe machines installeert, deze drukschijf is een uitstekende keuze voor het verbeteren van de operationele efficiëntie en het verminderen van onderhoudsvereisten.
Met zijn robuuste constructie en zelf-smerende eigenschappen is de JTW Oilless CuSn12 Graphite Gevulde Bronzen Drukschijf Metrische Maat een betrouwbare en duurzame component die de prestaties van uw druklager toepassingen zal verbeteren. Neem vandaag nog contact met ons op voor meer informatie over deze innovatieve drukschijf en hoe deze uw industriële activiteiten ten goede kan komen.
brons grafiet drukschijf · Ongevoelig voor vuile omgeving · Bestand tegen schokbelastingen en trillingen bij lage snelheden ·
Onder die professionele zelf-smerende drukschijf Viiplus fabrikanten in China, welkom om aangepaste en lage prijs zelf-smerende drukschijf te kopen en zijn gratis monster van onze fabriek te krijgen.
| Materiaal | CuZn25Al5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 |
| Dichtheid | 8 | 8.9 | 7.8 | 8.9 |
| HB hardheid | >210 | >70 | >150 | >95 |
| Treksterkte N/mm2 | >750 | >200 | >600 | >260 |
| Vloeigrens N/mm2 | >450 | >90 | >260 | >150 |
| Rek % | >12 | >15 | >10 | >8 |
| Coëfficiënt van lineaire uitzetting |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C |
| Max. temp. | -40~+300 | -40~+400 | -40~+400 | -40~+400 |
| Max. belasting N/mm2 | 100 | 60 | 50 | 70 |
| Max. snelheid (Droog) m/min | 15 | 10 | 20 | 10 |
JDB grafiet bronzen bus grafiet bronzen bus oilless grafiet messing bus druklager
Extreem hoge belastbaarheid, goede slijtvastheid en lagere wrijving
Bijzonder geschikt voor lage snelheid en hoge belasting
Geschikt voor heen en weer gaande, oscillerende of intermitterende beweging waar oliefilm moeilijk te vormen is.
Goede chemische bestendigheid en anti-corrosie eigenschappen.
Kan worden gebruikt in een breed temperatuurbereik van -40℃~+300℃
| Max. dynamische belasting: 100N/mm2 |
| Max. Temperatuur: 300 [ °C ] |
| Basis Hardheid: HB210-270 |
| Wrijvingscoëfficiënt:<0.16 |
| Hoogste glijsnelheid: droog 0,4 m/s; olie 5 m/s |
| Kwaliteitsstandaard: DIN 1494 |
Zelf-smerende JTW Bronzen Grafiet Gevulde Drukschijf wordt veel gebruikt in de assemblage lijn van auto's, waterturbine, sluisdammen, plastic spuitgietmachines etc.
Afhankelijk van verschillende werkomstandigheden zijn er verschillende soorten verschillende legeringen beschikbaar van Viiplus.
|
Materiaal
|
CuZn25Al5Mn4Fe3
|
|
Typische Toepassing
|
consecutieve giet- en walsmachines, mijnbouwapparatuur, schepen, stoommachine, etc.
|
|
Dichtheid g/cm3
|
8
|
|
Hardheid HB
|
>210
|
|
Treksterkte N/mm²
|
>750
|
|
Vloeigrens N/mm²
|
>340
|
|
Rek %
|
>12
|
|
Coëfficiënt van lineaire uitzetting 10-5/℃
|
2.2
|
|
Warmtegeleidingscoëfficiënt W(/m.k)
|
38~55
|
|
Flexibiliteitscoëfficiënt KN/mm²
|
100~140
|
|
Temp. Limieten ℃
|
-40~+200
|
|
Max. Dynamische Belasting N/mm²
|
98
|
|
Max.snelheid m/s
|
Droge Smering 0.3; Olie Smering 1.0
|
|
Max.PV N/mm²*m/s
|
Droge Smering 1.65; Olie Smering 3.25
|
|
Wrijving
|
Droge Smering 0.12~0.16; Olie Smering 0.03~0.08
|
| Materiaal | Onderdeelnummer | Binnendiameter | Buitendiameter | Dikte |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 10 | 10.2 | 30 | 3 |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 12 | 12.2 | 40 | 3 |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 13 | 13.2 | 40 | 3 |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 14 | 14.2 | 40 | 3 |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 15 | 15.2 | 50 | 3 |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 16 | 16.2 | 50 | 3 |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 18 | 18.2 | 50 | 3 |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 20 | 20.2 | 50 | 5 |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 25 | 25.2 | 55 | 5 |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 30 | 30.2 | 60 | 5 |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 35 | 35.2 | 70 | 5 |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 40 | 40.2 | 80 | 7 |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 45 | 45.3 | 90 | 7 |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 50 | 50.3 | 100 | 8 |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 55 | 55.3 | 110 | 8 |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 60 | 60.3 | 120 | 8 |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 65 | 65.3 | 125 | 8 |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 70 | 70.3 | 130 | 10 |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 75 | 75.3 | 130 | 10 |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 80 | 80.3 | 150 | 10 |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 90 | 90.5 | 170 | 10 |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 100 | 100.5 | 190 | 10 |
| Oilless Lager | JTW Bronzen Grafiet Gevulde Drukschijf 120 | 120.5 | 200 | 10 |
