| Merknaam: | https://www.viiplus.com/ |
| Modelnummer: | Gidsstruiken en duwwasmachines |
| MOQ: | 500pcs |
| Prijs: | factory price |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | Kleine MOQ |
Verbetering van de prestaties met oscillerende lagersSferische vlakteSOBS

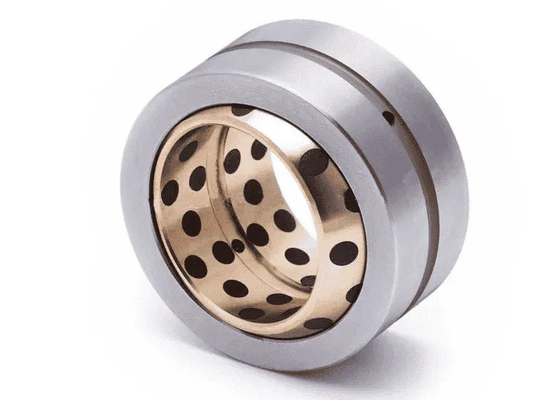

"High-Performance Plugged Graphite Oscillating Spherical Plain Bearing SOBS" is een technische term die verwijst naar een specifiek type lager.
Hoge prestaties: Dit geeft aan dat het lager is ontworpen om te werken met uitzonderlijke duurzaamheid, precisie en/of draagkracht.
Geplaatste grafiet: Grafiet is een materiaal dat vaak wordt gebruikt in lagers vanwege zijn zelfglijende eigenschappen en slijtvastheid."Plugged" verwijst waarschijnlijk naar een specifiek productieproces of -structuur waarbij grafiet op een bepaalde manier wordt ingevoegd of aangebracht om de prestaties van het lager te verbeteren.
SchommelendOscillerende lagers zijn ontworpen om hoekbewegingen of oscillerende bewegingen te verwerken, die vaak worden gezien in draaipunten of roterende gewrichten.
Sferische vlakte: Een bolvormig vlak lager is een soort lager dat zowel rotatie- als kantelbewegingen mogelijk maakt.
SOBS: Dit lijkt een afkorting of een specifieke benaming voor dit soort lagers te zijn.
Kortom, een High-Performance Plugged Graphite Oscillating Spherical Plain Bearing SOBS is een lager dat is ontworpen voor toepassingen met hoge prestaties,met een gewicht van niet meer dan 10 kg, werkt met oscillerende bewegingen, biedt flexibiliteit in meerdere richtingen en kan een specifieke aanduiding of handelsnaam van SOBS hebben.

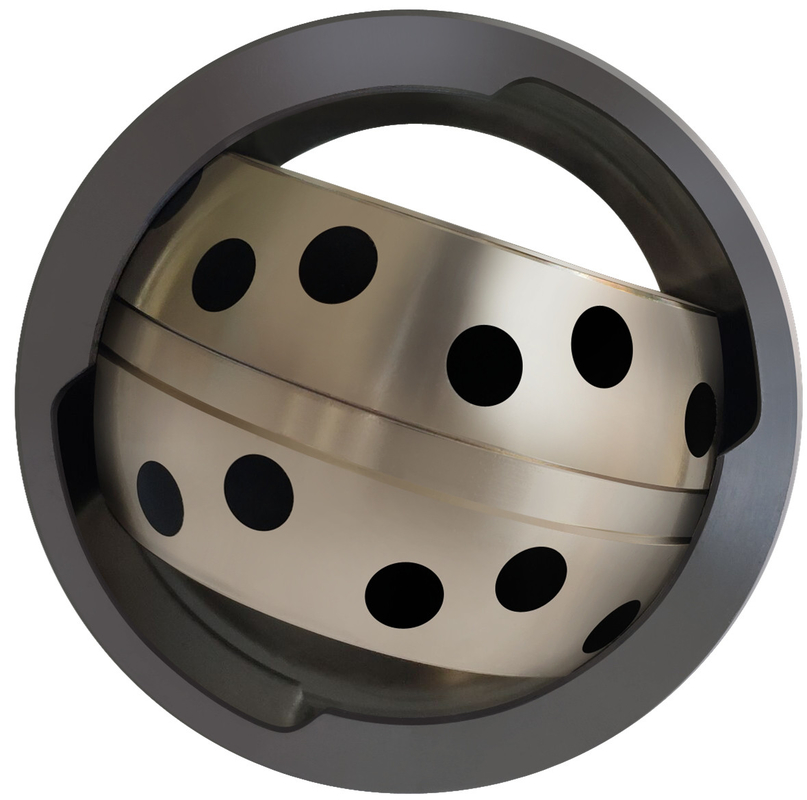

In de machinebouw spelen oscillerende lagers een onmisbare rol bij het garanderen van een soepele werking en een optimale prestatie in een groot aantal toepassingen. Onder deze vormen onderscheiden bolvormige vlakke lagers zich door hun veelzijdigheid en efficiëntie bij het aanvullen van rotatie- en oscillerende bewegingen binnen machines.Het lager heeft een bolvormig vlak ontwerp in de kernHet maakt zich onderscheidend door de integratie van grafietproppen in de structuur.Deze grafietproppen dienen als vaste smeermiddelen, waardoor het lager zelf smeermogelijkheden heeft.

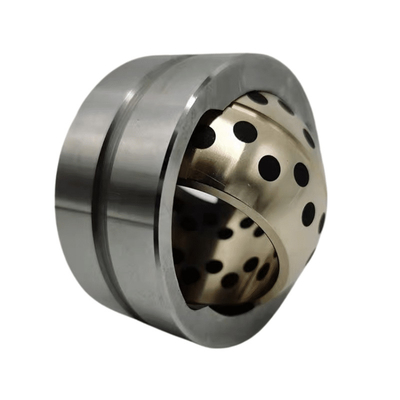

Sferische platte lagers worden gekenmerkt door hun bolvormige binnenste en buitenste ringen, die een glijdend contactoppervlak bevatten.en verschillende graden van hoekbewegingDeze lagers worden gewoonlijk geconstrueerd met binnen- en buitenringen van hoogwaardig lagerstaal.het schuifbare contactoppervlak kan verschillende materialen bevatten, zoals staal op staal, staal op brons, of staal op composiet.
De veelzijdigheid en robuustheid van bolvormige vlakke lagers maken ze onmisbaar in een breed scala aan industrieën en toepassingen.Van zware machines en bouwmachines tot lucht- en ruimtevaart- en automobielsystemenDeze lagers worden gebruikt in verschillende omgevingen waar betrouwbare prestaties en duurzaamheid van het grootste belang zijn.
In de lucht- en ruimtevaart spelen bolvormige vlakke lagers een cruciale rol in vliegtuiglandingssystemen, besturingsoppervlakken en motorcomponenten.Hun vermogen om hoge belastingen en moeilijke bedrijfsomstandigheden te weerstaan, maakt ze ideaal voor veilige en efficiënte vluchtopdrachten.
In de automobielindustrie worden bolvormige vlakke lagers vaak gebruikt in stuursystemen, ophangingscomponenten en aandrijflijnen.Hun vermogen om de verkeerde uitlijning te verwerken en schokken en trillingen te absorberen, verbetert de prestaties van het voertuig, comfort en veiligheid.
In industriële machines worden bolvormige platte lagers veel gebruikt in transportsystemen, hydraulische cilinders en gewrichtsverbindingen.Hun robuuste constructie en hoge draagkracht dragen bij tot een soepele en betrouwbare werking van verschillende productieprocessen.
| Eigenschappen: | SOBS |
|
Basismateriaal:
|
Speciale messing (SO#50SP2)
|
| samenstelling: | CuZn25A16Fe3Mn3 basis |
|
Zelfglijmend:
|
- Ja, dat klopt.
|
| glijmiddel: | Grafiet |
|
Oppervlaktedruk P:
|
100 N/mm2
|
| Glijfrequentie v: | 30 m/min |
|
P*v-waarde:
|
200 N/mm2 x m/min
|
| Werktemperatuur: | -50°C / +200°C (maximaal 300°C) |
|
Frictiecoëfficiënt:
|
0,07
|
In vergelijking met andere soorten lagers bieden bolvormige vlakke lagers verschillende duidelijke voordelen die bijdragen aan hun brede acceptatie en populariteit in verschillende industrieën.
Sferische platte lagers zijn ontworpen om te weerstaan aan zware radiale en axiale belastingen, waardoor ze geschikt zijn voor toepassingen waar een hoog draagvermogen essentieel is.Hun robuuste constructie en efficiënte belastingverdeling zorgen voor betrouwbare prestaties onder veeleisende omstandigheden.
Zelfglijende eigenschappen
Veel bolvormige platte lagers zijn uitgerust met zelfsmeermiddelen, zoals voering of vetgevulde holtes, waardoor de noodzaak van externe smering wordt geëlimineerd.Dit vermindert de onderhoudsbehoeften en verlengt de levensduur van het lager, wat resulteert in kostenbesparingen en operationele efficiëntie.
Aanpassing van een verkeerde uitlijning
In tegenstelling tot traditionele lagers, die een precieze uitlijning vereisen voor een optimale prestatie, kunnen bolvormige vlakke lagers een verkeerde uitlijning van de as en hoekbewegingen ondergaan.Deze flexibiliteit vermindert de spanning op de onderdelen en verlengt de levensduur van de machines, met name in dynamische bedrijfsomgevingen.
Belangrijkste overwegingen bij de selectie en installatie
Hoewel bolvormige vlakke lagers talrijke voordelen bieden, zijn een goede selectie en installatie van cruciaal belang om optimale prestaties en levensduur te garanderen.
Verplichtingen inzake de belasting
Voordat een bolvormig vlak lager wordt geselecteerd, is het essentieel om de verwachte belastingomstandigheden te beoordelen, inclusief zowel radiale als axiale belastingen, evenals dynamische en statische krachten.Het kiezen van een lager met de juiste draagcapaciteit zorgt voor een betrouwbare werking en voorkomt vroegtijdig falen.
Milieuomstandigheden
Bij de keuze van bolvormige platte lagers moet rekening worden gehouden met de bedrijfsomgeving, rekening houdend met factoren zoals extreme temperaturen, vocht, verontreiniging,en blootstelling aan chemische stoffen of corrosieve stoffenHet kiezen van lagers met geschikte afdichting en oppervlaktebehandeling helpt de gevolgen van ongunstige omstandigheden te verminderen en de levensduur te verlengen.
Sferische platte lagers zijn essentiële elementen in verschillende mechanische systemen, die ongeëvenaarde veelzijdigheid, betrouwbaarheid en prestaties bieden.auto'sDeze lagers zijn van vitaal belang voor een soepele werking en optimale functionaliteit.Ingenieurs en technici kunnen de prestaties en efficiëntie van hun systemen optimaliseren door de ontwerpprincipes te begrijpen, toepassingen, voordelen en belangrijke factoren met betrekking tot bolvormige vlakke lagers.- Ik weet het niet.
Als je meer informatie wilt lezen,Welkom bij de bestelling:VIIPLUS

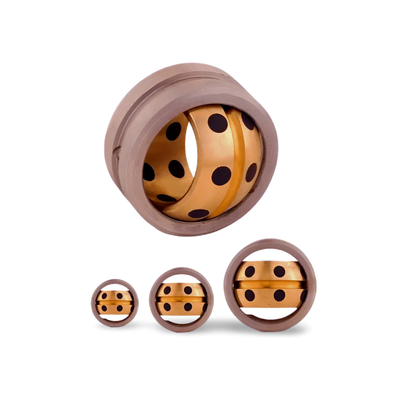

We verstrekken het modelnummer: standaard nr. JDBS-015,JDBS-020,JDBS-025,JDBS-030,JDBS-035,JDBS-040,JDBS-045,JDBS-050,JDBS-060,JDBS-070,JDBS-080,JDBS-090,JDBS-100,JDBS-110,JDBS-120,JDBS-130,JDBS-140,JDBS-150,JDBS-160,JDBS-180,JDBS-200,JDBS-220,JDBS-240,JDBS-260,JDBS-280,JDBS-300.
| Artikelnaam | Inwendige diameter d | Buitendeurs D | Breedte W | Hoek a | S-øD1 | L1 | l2 | Toegestane radiale belasting Rd (kN) | Toegestane axiale belasting Td (kN) | Rd x V toegestaan (kN x m/min) | Type | CAD-Download | Onderzoek |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SOBS 015 | 15 | 26 | 12 | 8° | 22 | 9 | 4 | 6,5 | 0,5 | 6,5 | Een | ||
| SOBS 020 | 20 | 32 | 16 | 4° | 28 | 14 | 4 | 12,6 | 1,4 | 12,6 | Een | ||
| SOBS 025 | 25 | 42 | 21 | 5° | 36 | 18 | 4 | 21,8 | 2,5 | 21,8 | Een | ||
| SOBS 030 | 30 | 50 | 27 | 6° | 44 | 23 | 4 | 32 | 3,5 | 32 | Een | ||
| SOBS 035 | 35 | 55 | 30 | 5° | 49 | 26 | 4 | 43,7 | 4,8 | 43,7 | Een | ||
| SOBS 040 | 40 | 62 | 33 | 6° | 55 | 28 | 4 | 54,7 | 5,7 | 54,7 | Een | ||
| SOBS 045 | 45 | 72 | 36 | 5° | 62 | 31 | 4 | 69,7 | 7,2 | 69,7 | Een | ||
| SOBS 050 | 50 | 80 | 42 | 5° | 70 | 36 | 4 | 92,4 | 10 | 92,4 | Een | ||
| SOBS 055 | 55 | 90 | 47 | 5° | 80 | 40 | 4 | 117 | 13 | 117 | Een | ||
| SOBS 060 | 60 | 100 | 53 | 6° | 90 | 45 | 4 | 143 | 16 | 143 | Een | ||
| SOBS 065 | 65 | 105 | 55 | 5° | 94 | 47 | 4 | 162 | 18 | 162 | Een | ||
| SOBS 070 | 70 | 110 | 58 | 5° | 99 | 50 | 4 | 181 | 20 | 181 | Een | ||
| SOBS 075 | 75 | 120 | 64 | 5° | 105 | 55 | 4 | 217 | 25 | 217 | Een | ||
| SOBS 080 | 80 | 130 | 70 | 6° | 115 | 60 | 4 | 254 | 30 | 254 | Een | ||
| SOBS 085 | 85 | 135 | 74 | 6° | 120 | 63 | 4 | 283 | 33 | 283 | Een | ||
| SOBS 090 | 90 | 140 | 76 | 6° | 125 | 65 | 4 | 313 | 36 | 313 | Een | ||
| SOBS 095 | 95 | 150 | 82 | 6° | 135 | 70 | 4 | 428 | 50 | 428 | Een | ||
| SOBS 100 | 100 | 160 | 88 | 6° | 145 | 75 | 6 | 544 | 64 | 544 | B. | ||
| SOBS 110 | 110 | 170 | 93 | 5° | 155 | 80 | 6 | 642 | 73 | 642 | B. | ||
| SOBS 115 | 115 | 180 | 98 | 5° | 165 | 85 | 6 | 719 | 83 | 719 | B. | ||
| SOBS 120 | 120 | 190 | 105 | 6° | 170 | 90 | 6 | 797 | 94 | 797 | B. | ||
| SOBS 130 | 130 | 200 | 110 | 5° | 180 | 95 | 6 | 880 | 105 | 880 | B. | ||
| SOBS 140 | 140 | 210 | 90 | 7° | 180 | 70 | 6 | 668 | 56 | 668 | B. | ||
| SOBS 150 | 150 | 220 | 120 | 5° | 200 | 105 | 6 | 1135 | 129 | 1135 | B. | ||
| SOBS 160 | 160 | 230 | 105 | 8° | 200 | 80 | 6 | 891 | 73 | 891 | B. | ||
| SOBS 180 | 180 | 260 | 105 | 6° | 225 | 80 | 6 | 1002 | 74 | 1002 | B. | ||
| SOBS 200 | 200 | 290 | 130 | 7° | 250 | 100 | 6 | 1434 | 117 | 1434 | B. | ||
| SOBS 220 | 220 | 320 | 135 | 8° | 275 | 100 | 9 | 1577 | 118 | 1577 | B. | ||
| SOBS 240 | 240 | 340 | 140 | 8° | 300 | 100 | 9 | 1720 | 118 | 1720 | B. |
