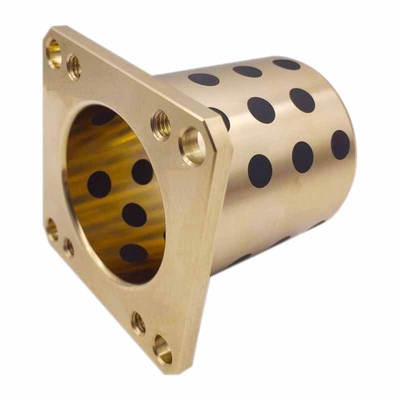

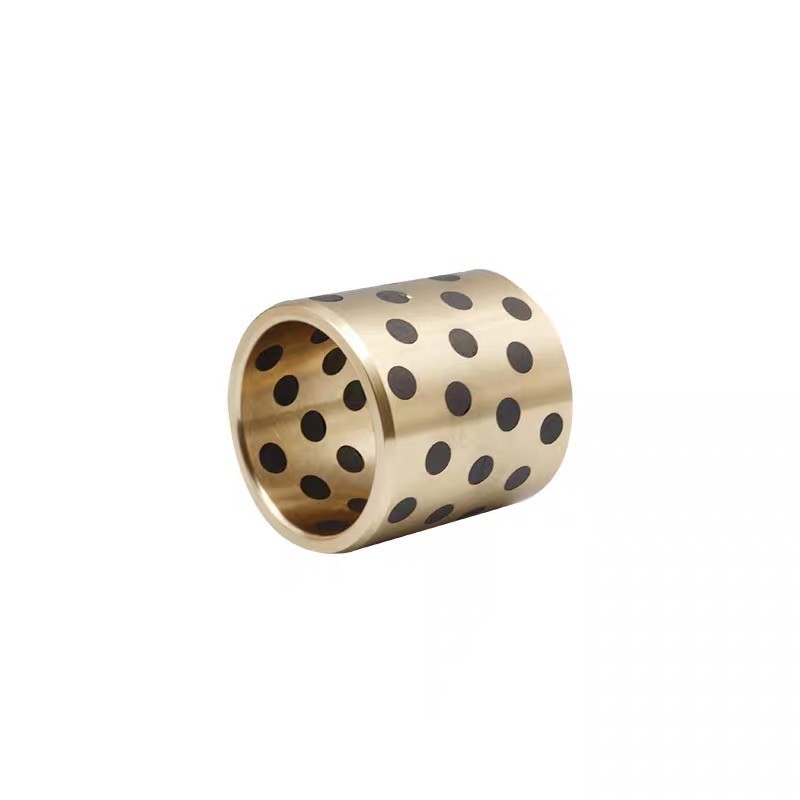

B50 nestelt het Bronsgeval met Grafiet Dragende Ring Oilless
Plaats van herkomst | oilless ring |
---|---|
Merknaam | VIIPLUS |
Certificering | ISO 9001 |
Modelnummer | oilless ringen |
Min. bestelaantal | overeen te komen |
Prijs | Negotiable |
Verpakking Details | HOUTEN DE PALLET HOUTEN COMPUTER-AIDED SOFTWARE ENGINEERING VAN HET DE UITVOERkarton |
Levertijd | 7-25 het werkdagen |
Betalingscondities | T/T |
Levering vermogen | stop grafietlagers, China, fabrikanten, leveranciers, fabriek, groothandel, MetaalHalsblok, DU Zelfs |
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xMaterial | Brass Alloy | Featrue | Maintenance |
---|---|---|---|
Lubricating | Plugged Graphite | Type | Oilless Bush |
Quality | High quality | Size | 50 X 62 X 50 mm |
Bearing Bushing Factory Price | tiffany@viiplus.com | Self-lubricating Bearing Bushing Manufacturer | https://www.viiplus.com/ |
Oilless Bearing Manufacturer | https://www.bronzelube.com/ | Manufacturer | bucha de bronze grafitado |
High Light | Solid Bronze Plain Bearings, Graphite Flange Bronze Plain Bearings, Mining Machinery | Oilless Bushes | Oilless Bush. Copper Alloy. Straight type. SOB. Material Base Copper alloy (SO-2). Solid lubricant |
Bush Bearings Manufacturers Suppliers Exporters | plain bearings. Long, maintenance-free service, manufactures bushings in various designs and from different materials. tiffany@viiplus.com, Bushings - Configure and purchase - https://www.viiplus.com/ | Oilless Bush Supplier | www.VIIPLUS.com offers oilless bushings on their website [1]. You can visit their website to explore their product range and make inquiries. |
Hoog licht | B50 de Dragende Ringen van het Bronsgeval,De grafiet Dragende Ring van het Nestenbrons,Het grafiet nestelt Dragende Ringen |
De B50 Bronze Case With Graphite Nests Bearing Bushing Oilless is een hoogwaardig onderdeel dat is ontworpen voor gebruik in verschillende industriële toepassingen waar smeervrije werking gewenst is.Gebouwd van duurzaam B50 brons, deze bus biedt een uitstekende slijtvastheid en mechanische sterkte, waardoor ook onder extreme omstandigheden een betrouwbare prestatie wordt gewaarborgd.
Het unieke kenmerk van deze buizen is de integratie van grafieten nestjes, die inherente smee-eigenschappen bieden.aanzienlijke vermindering van onderhoudsvereisten en operationele kostenDe grafietnen dragen ook bij tot verminderde wrijving en warmteopwekking, waardoor de prestaties en levensduur van de bussen verder worden verbeterd.
De precisie van de productie van de B50 Bronze Case With Graphite Nests Bearing Bushing Oilless zorgt voor een perfecte pasvorm en optimale prestaties in verschillende toepassingen.met een vermogen van niet meer dan 10 kWDeze bushing biedt een betrouwbare en kosteneffectieve oplossing voor het verbeteren van de slijtvastheid en smeer eigenschappen van roterende assemblages.
Samengevat is de B50 Bronze Case With Graphite Nests Bearing Bushing Oilless een uitstekende keuze voor industriële toepassingen die smeervrije werking en superieure slijtvastheid vereisen.De duurzame constructieHet is een betrouwbaar onderdeel in verschillende industriële omgevingen.
B50 Bronzen behuizing met grafieten nestjes met buizen BG buizen met brons-grafiet gegoten brons/grafiet
Vaste smeermiddelen van brons
B50 Bronzen grafietnestjes met draagbuizen voor zware ladingen met lage snelheid
BG Buizenlagers met vaste smeermiddelen Bronzen buizen
1610 16/22x10 Bronzen behuizing Grafietnesten
B50 Bronzen gegoten grafietlagers met deskundige klantenservice
Gegote bronzen C93200 laag (gewoon) lager voor online verkoop
B50 1610 16/22x10 bronzen behuizing met grafieten nestjes Bronzen buizen besparen u tijd en geld in onderzoek, ontwerp en productiekosten.Deskundige klantenservice.
Bouw:
In de bronzen matrix wordt een smeermiddel op vaste grafietbasis opgenomen op 25-35% van het schuifoppervlak.
Werkwijze: -100°C; +500°C
Toepassingsgebieden:
Bij lage snelheden, met name bij zware, langdurige belastingen in natte en corrosieve omgevingen
Apparatuur voor de chemische, glas- en papierindustrie
industriële ovens, rollen- en gietmachines
Graafmachines, zwevende bruggen en zuigbaggers voor metaalpoedermetallurgie.
Centrifuge gegoten, op maat bewerkte bronzen busjes, wasmachines, slijtageplaten. loodvrij.
Gegote bronzen C93200 laaglagers (gewoon) Online verkoop
Standaard met grafiet geplugde bronzen buizen
legeringsmaterialen
Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
---|---|---|---|---|---|---|---|
Graad China Brands GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Staal+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
Internationaal ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Staal+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
Duitsland DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Staal+CuSn6Zn6Pb3Ni | - | 100Cr6 |
Japanse JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
Verenigde Staten ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Klasse 40 | 52100 |
Britse standaard | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Chemische samenstelling van het materiaal
Chemische elementen | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
---|---|---|---|---|---|---|---|
Cu (%) | Rust | Rust | Rust | - | - | ||
Sn (%) | - | 6 | - | 10 | 6 | - | - |
Zn (%) | 25 | 6 | - | - | 6 | - | - |
Ni (%) | - | - | - | - | - | - | - |
AI (%) | 6 | - | 10 | - | - | - | - |
Fe (%) | 3 | - | 3 | - | - | Rust | Rust |
Mn (%) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 tegen 0.40 |
Cr (%) | - | - | - | - | - | - | 1.30 tegen 1.65 |
C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 tegen 1.05 |
Si (%) | - | - | - | - | - | 1.0 tot 1.3 | 0.15-0.35 |
Pb (%) | - | 3 | - | - | 3 | - | - |
Technische parameters
Prestaties | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
---|---|---|---|---|---|---|---|
Max.belasting P (N/mm2) | 100 | 60 | 70 | 60 | 250 | ||
Max.snelheid V (m/s) | Dry0,4 olie5 | 2 | 2 | 0.5 | 0.1 | ||
Max.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
Dichtheid ρ ((g/cmsup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
Treksterkte (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
Verlenging (%) | > 10 | > 4 | > 10 | - | - | ||
Hardheid (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
Max.temperatuur (°C) | 300 | 350 | 300 | 400 | 350 | ||
Wrijvingscoëfficiënt (μ) | Olie smeervermogen: 0.03 | Wrijving ((droog): 0.16 |
De standaard met grafiet verstopte bronzen mouwbussen moeten holtes van passende grootte en ordelijke indeling op het metalen wrijvingsoppervlak van de lagematrix openen. and then embed a molded solid lubricant with unique self-lubricating properties in the cavities (the solid lubricant area is generally 25% of the friction area -35%) and made of self-lubricating bearings.
De basis van de standaard met grafiet verstopte bronzen buizen moet worden bepaald aan de hand van de werkomstandigheden van het lager zelf.De meest gebruikte materialen zijn sterk messingEr zijn twee hoofdsoorten ingebedde vaste smeermiddelen, één is natuurlijk zwart lood, kunstmatig grafiet en MoS2-synthese,en de andere is gesynthetiseerd met PTFE als de matrixVolgens de eigen bedrijfsomstandigheden van het lager,de combinatie van verschillende metalen substraten en ingebedde vaste smeermiddelen kan ervoor zorgen dat het product kan voldoen aan de speciale behoeften van verschillende temperaturen, belastings-, bewegings- en mediatoepassingsomstandigheden, waarbij tegelijkertijd een stabiele en betrouwbare werking wordt gewaarborgd.
1Geen olievoorziening, olie-injectie gat, olie groef verwerking nodig
2Vermindering van de exploitatiekosten
3Vermindering van de ontwerptijd
4. recycling van smeermiddelen en milieubescherming
Vaste smeermiddelen | ||
Glijmiddel | Kenmerken | Typische toepassing |
SL1 Grafiet+additie | Uitstekende weerstand tegen chemische aanvallen en lage wrijving.Temperatuurgrens 400 °C | Suite voor algemene machines en onder atmosfeer |
SL4 PTFE+additieven | De laagste wrijving en de beste smeermethode voor water, temperatuurgrens 300°C | Het schip, de hydraulische turbine, de gasturbine, enz. |
Zelfglijdende busjes,Leverancier van olieloze bossenUit China
Wij zijn een toonaangevende fabrikant en leverancier van olievrije bussen en ons product is van goede kwaliteit.
De olieloze bussing, geïntegreerd in vaste smeermiddelen zonder olie, is een nieuw type vaste koperlegering, die homogeen is geïntegreerd met een vaste smeermiddelen in de carrosserie.
Het overschrijdt de limiet van het algemene lager, waarvan de smeerkracht afhankelijk is van de oliefilm.
Het is dus geschikt voor hoge temperaturen, zwaar gebruik, corrosiebescherming of wanneer olie moeilijk te importeren is.
De prestaties verdubbelen zowel wat de hardheid als de slijtvastheid betreft.
Nu wordt het op grote schaal toegepast in opeenvolgende gietmachines, staalrollers in de metallografie, mineraalmachines, schepen, stoomturbines, hydraulische turbines en injectievormmachines voor plastic.
JDB bronzen grafietbusj (zonder olie) met een buis 50 x 62 x 50 mm lang

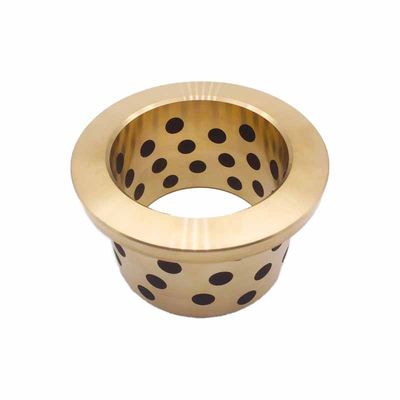

Vloeistofvrije flenshulp met buizen, JDB materiaal is gemaakt vanmetalen op basis van sterk gegoten brons met speciale vaste smeermiddelenHet basismetaal met hoge belasting en de vaste smeermiddelen zorgen voor zelfglijning.uitstekende prestatiesDit materiaal biedt een hoge temperatuur en een lage snelheid.onderhoudsvrijlageroplossing, met name voor hoge belasting, met intermitterende oscillerende beweging.
Het kan worden toegepast onder droge, hoge temperatuur, hoge druk, corrosieve, water of andere chemische omgevingen wanneer er geen olie kan worden ingevoerd.
Olievrije flenstersleevelagers worden veel gebruikt in de automotive productlijn, waterbouw, dampoort, kunststofindustrie, opeenvolgende gietmachines, staalrollers in de metallurgische industrie,mineraalmachines, scheepsturbo-generatoren, hydraulische turbines en spuitgietmachines.
Olievrije bushingViiplus levert punctueel en biedt eerlijke prijzen.
Onze olievrije buizen zijn de perfecte oplossing voor projecten waar smeermiddelen niet gemakkelijk kunnen worden geleverd of waar conventionele smeermiddelen kunnen verkoelen.
Contact met ons - Leverancier van olieloze bussen
Om een vraag te stellen over of een aanvraag voor een catalogus van olieloze busjeslagers, neem vandaag nog contact op!
(Bronzen met ingebedde grafiet)
Olievrije bushing gedefinieerd (Wat is olievrije bushing?)
Een olieloze bus, of meer algemeen glijladend lager en glijladend lager, is het eenvoudigste type lager, bestaande uit slechts een lageroppervlak en geen rollende elementen.
met een breedte van niet meer dan 15 mmkan verwijzen naar kogellagers of gewoon "ringen" die geen periodieke smering vereisen - omdat een smeermiddel zoals poedergrafiet is opgenomen in het materiaal waarvan het lager is gemaakt.Deze zijn ook bekend als Embedded Graphite Bronze Bushes en hebben 20-25% grafiet inzet op de muren / oppervlakte die te allen tijde smeerstof bieden die ook de wrijvingscoëfficiënt vermindert.
Deze olievrije buizen zijn geschikt voor droge omgevingen waar verontreiniging een risico vormt, natte toepassingen waar hoge luchtvochtigheid heerst en toepassingen waar het lager op een ontoegankelijke locatie is.
Olievrije buizen, onderhoudsvrije mouwbuizen
Wij zijn toonaangevende fabrikant en leverancier van olievrije bussen en ons product is van goede kwaliteit.
De olieloze bronzen bus is een nieuw type van een sterke koperen legering en is gelijkmatig ingebed in de vaste smeermiddelbehuizing.
Olievrije struiken zijn geschikt voor hoge temperaturen, zware belastingen, corrosie of plaatsen waar olie moeilijk kan worden ingevoerd.
Specificeer het onderdeelnummer met de vereiste ID, OD en lengte. (bv.) ID is 50 mm, OD is 62 mm en lengte is 50 mm.
- Olievrije bronzen buizen - koperen legering recht, standaard
Materiaal voor olievrije buizen
Materiaal: hoogdraaibare messinglegering
Vaste smeermiddel ingebed
Bijzondere kenmerken van olieloze buizen
●Olievrije buizen, bruikbaar zonder smeerwerk.
●Olievrije buizen Toont hoge prestaties onder hoge belastingen en bij lage snelheden.
●Olievrije buizen Toon een superieure slijtvastheid in toepassingen waar oliefolie zelden wordt geproduceerd, zoals wisselende bewegingen, schommelingen, frequente opstart en stop, enz.
●Olievrije bussen zijn chemisch en corrosiebestendig.
●Standaard olievrije buizen zijn verkrijgbaar in verschillende maten.
Technische gegevens voor olieloze buizen
Dichtheid | 8.2 g/cm3 | |
Treksterkte | >= 755N/mm2 | |
Anti-compacte taaiheid | >= 400 tot 500 KJ/m3 | |
Hardheid | >=200HB | |
Maximale belastingdruk | 100 N/mm2 | |
Snelheidsbeperking | 0.5m/s | |
PV-grenswaarde | 1.65N/mm2.m/s | |
Frictiecoëfficiënt | Olie smeerwerk | 0.03 |
Droge wrijving | 0.16 | |
Werktemperatuur | -40°C tot +300°C |
Controleer het type/de afmetingen/de specificaties in de olievrije bussen - grafietbronzen bussen - koperen legering rechte, standaard serie.
Specificatie voor olievrije bussen
Type van de olieloze bus | Recht. | Metalen type | Metalen legering met een hoge treksterkte |
Inner Dia. d(Ø) | 50 | Outer Dia. | 62 |
Algemene lengte L ((mm) | 50 | Maximaal toegestane PV-waardebereik ((N/mm)2• m/s) | 1.1~2.0 |
Max. Toegestane PV-waarde ((N/mm)2• m/s) | 1.16 | Maximale toelaatbare belasting ((N/mm)2) | 20.3 |
Maximaal toegestane snelheid ((m/s) | 0.35 | Montage-gaten | H7 |
Werktemperatuurbereik ((°C) | -40 ¢ 150 | Werktemperatuurbereik (niet gesmeerd) Min. | -40 |
Werktemperatuurbereik (niet gesmeerd) Max. | 150 | Werktemperatuurbereik (gewoon) Min | -40 |
Werktemperatuurbereik (gewoon) Max. | 200 | - | - |
Rechte olievrije buizen
Glijstoestand | Droog | periodiek smeren |
Service-temperatuurbereik°C | -40 ¢ + 300 | -40 ¢ + 150 |
Toegestane maximale druk P N/mm{2 kgf/cm2} | 29(150){2961,530)- Ik heb het niet. | |
Toegestane maximale snelheid V m/{s m/min} | 0.50{30} | 1.00{60} |
Toegestane maximale PV-waarde N/mm2・m/{s kgf/cm2・m/min} | 1.65{1,010} | 3.25{1990} |
*De waarden in haakjes zijn statische lagerdrukken, die de lagerdrukken zijn bij toepassingen zonder beweging of met zeer kleine
de bewegingsbewegingen (~ 0,0017 m/s [0,1 m/min]).
Olievrije bewerkingsnauwkeurigheid
Identiteit. |
Een overdosis. |
Lange |
klasse 7 tot en met 8 |
klasse 6 tot en met 7 |
klas 8 tot en met 9 |
De klassen hier zijn in de JIS-standaard opgenomen.
Olievrije bossen (bossings binnendiameter 50 mm)
Grootte-tolerantie voor olieloze bossen
●Gebruikelijk voor de rotatie, oscillatie en wisselbewegingen.
● Gebruik dit niet onder water.
● 63 mm I.D. bushing kan worden gebruikt als een intermediaire trunnion
buizen voor hydraulische cilinders.
Grafiet verstopt bronzen mouw JDB1/2/3/4/5
legeringsmaterialen
Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
Graad China Brands GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Staal+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
Internationaal ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Staal+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
Duitsland DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Staal+CuSn6Zn6Pb3Ni | - | 100Cr6 |
Japanse JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
Verenigde Staten ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Klasse 40 | 52100 |
Britse standaard | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Chemische samenstelling van het materiaal
Chemische elementen | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
Cu (%) | Rust | Rust | Rust | - | - | ||
Sn (%) | - | 6 | - | 10 | 6 | - | - |
Zn (%) | 25 | 6 | - | - | 6 | - | - |
Ni (%) | - | - | - | - | - | - | - |
AI (%) | 6 | - | 10 | - | - | - | - |
Fe (%) | 3 | - | 3 | - | - | Rust | Rust |
Mn (%) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 tegen 0.40 |
Cr (%) | - | - | - | - | - | - | 1.30 tegen 1.65 |
C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 tegen 1.05 |
Si (%) | - | - | - | - | - | 1.0 tot 1.3 | 0.15-0.35 |
Pb (%) | - | 3 | - | - | 3 | - | - |
Technische parameters
Prestaties | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
Max.belasting P (N/mm2) | 100 | 60 | 70 | 60 | 250 |
Max.snelheid V (m/s) | Dry0,4 olie5 | 2 | 2 | 0.5 | 0.1 |
Max.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
Dichtheid ρ ((g/cmsup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
Treksterkte (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 |
Verlenging (%) | > 10 | > 4 | > 10 | - | - |
Hardheid (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
Max.temperatuur (°C) | 300 | 350 | 300 | 400 | 350 |
Wrijvingscoëfficiënt (μ) | Olie smeervermogen: 0.03 | Wrijving ((droog): 0.16 |
Metrische grootte, olievrije bronsbussen
Grootteplaat voor olieloze bossen
Identiteit. | Een overdosis. |
Lengte L Tolerantie- Wat?0.1 - Wat?0.3 |
|||||||||
φd | Tolerantie | φD | Tolerantie | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
6 |
+0.022 +0.010 |
10 |
+0.015 +0.006 |
061008 | 061010 | 061012 | |||||
8 |
+0.028 +0.013 |
12 |
+0.018 +0.007 |
081208 | 081210 | 081212 | 081215 | ||||
10 |
+0.028 +0.013 |
14 |
+0.018 +0.007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
12 |
+0.034 +0.016 |
18 |
+0.018 +0.007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
13 |
+0.034 +0.016 |
19 |
+0.021 +0.008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
14 |
+0.034 +0.016 |
20 |
+0.021 +0.008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
15 |
+0.034 +0.016 |
21 |
+0.021 +0.008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
16 |
+0.034 +0.016 |
22 |
+0.021 +0.008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
17 |
+0.034 +0.016 |
23 |
+0.021 +0.008 |
172315 | |||||||
18 |
+0.034 +0.016 |
24 |
+0.021 +0.008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
19 |
+0.041 +0.020 |
26 |
+0.021 +0.008 |
192615 | 192620 | ||||||
20 |
+0.041 +0.020 |
28 |
+0.021 +0.008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
20 |
+0.041 +0.020 |
30 |
+0.021 +0.008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
22 |
+0.041 +0.020 |
32 |
+0.025 +0.009 |
223212 | 223215 | 223220 | 223225 | ||||
25 |
+0.041 +0.020 |
33 |
+0.025 +0.009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
25 |
+0.041 +0.020 |
35 |
+0.025 +0.009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
28 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
283820 | 283825 | ||||||
30 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
303812 | 303815 | 303820 | 303825 | ||||
30 |
+0.041 +0.020 |
40 |
+0.025 +0.009 |
304012 | 304015 | 304020 | 304025 | ||||
31.5 |
+0.050 +0.025 |
40 |
+0.025 +0.009 |
||||||||
32 |
+0.050 +0.025 |
42 |
+0.025 +0.009 |
324220 | |||||||
35 |
+0.050 +0.025 |
44 |
+0.025 +0.009 |
354420 | 354425 | ||||||
35 |
+0.050 +0.025 |
45 |
+0.025 +0.009 |
354520 | 354525 | ||||||
38 |
+0.050 +0.025 |
48 |
+0.025 +0.009 |
||||||||
40 |
+0.050 +0.025 |
50 |
+0.025 +0.009 |
405015 | 405020 | 405025 | |||||
40 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
405515 | |||||||
45 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
||||||||
45 |
+0.050 +0.025 |
56 |
+0.030 +0.011 |
||||||||
45 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
*De ID-toleranties na het plaatsen van de pers zijn uitsluitend ter referentie.
(bijv.) I.D. is 50mm, O.D. is 62mm, en lengte is 50mm.
Identiteit. | Een overdosis. |
Lengte L Tolerantie- Wat?0.1 - Wat?0.3 |
|||||||||
φd | Tolerantie | φD | Tolerantie | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
50 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
50 |
+0.050 +0.025 |
62 |
+0.030 +0.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
50 |
+0.050 +0.025 |
65 |
+0.030 +0.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
55 |
+0.060 +0.030 |
70 |
+0.030 +0.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
60 |
+0.060 +0.030 |
74 |
+0.030 +0.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
60 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
63 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
637560 | 637570 | 637580 | |||||
65 |
+0.060 +0.030 |
80 |
+0.030 +0.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
70 |
+0.060 +0.030 |
85 |
+0.035 +0.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
70 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
709050 | 709060 | 709070 | 709080 | ||||
75 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
759050 | 759060 | 759070 | 759080 | ||||
75 |
+0.060 +0.030 |
95 |
+0.035 +0.013 |
759560 | 759570 | 759580 | |||||
80 |
+0.060 +0.030 |
96 |
+0.035 +0.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
80 |
+0.060 +0.030 |
100 |
+0.035 +0.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
85 |
+0.071 +0.036 |
100 |
+0.035 +0.013 |
8510060 | 8510080 | ||||||
90 |
+0.071 +0.036 |
110 |
+0.035 +0.013 |
9011050 | 9011060 | 9011080 | |||||
100 |
+0.071 +0.036 |
120 |
+0.035 +0.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
110 |
+0.071 +0.036 |
130 |
+0.040 +0.015 |
11013050 | 11013070 | 11013080 | |||||
120 |
+0.071 +0.036 |
140 |
+0.040 +0.015 |
12014070 | 12014080 | ||||||
125 |
+0.083 +0.043 |
145 |
+0.040 +0.015 |
||||||||
130 |
+0.083 +0.043 |
150 |
+0.040 +0.015 |
13015080 | |||||||
140 |
+0.083 +0.043 |
160 |
+0.040 +0.015 |
||||||||
150 |
+0.083 +0.043 |
170 |
+0.040 +0.015 |
15017080 | |||||||
160 |
+0.083 +0.043 |
180 |
+0.040 +0.015 |
16018080 | |||||||
170 |
+0.083 +0.043 |
190 |
+0.046 +0.017 |
||||||||
180 |
+0.083 +0.043 |
200 |
+0.046 +0.017 |
||||||||
190 |
+0.096 +0.050 |
210 |
+0.046 +0.017 |
||||||||
200 |
+0.096 +0.050 |
230 |
+0.046 +0.017 |
*De afmetingstoleranties zijn de waarden gemeten bij +25°C.
Het gebruik van de in bijlage I vermelde methode is niet toegestaan.
Metrische, olievrije en keizerlijke, olievrije, op bestelling vervaardigde bronzen buizen: standaardbuizen in speciale afmetingen, halve buizen, bijzondere vormen verkregen door stempelen of diep trekken,op maat gemaakte bussen
Typische toepassing van olievrij bossen
Het product wordt op grote schaal gebruikt in continu gieten rollende machines, mijnbouwmachines, scheepvaartmachines, turbines, spuitmachines, auto-vorm
En zo verder.
1. Olievrije bush gebruik voor hoge belasting lage snelheid en zelf smeer. zoals dam hek en water hek bosjes, hydraulische turbine bosjes etc.
2. olievrije buizen voor hoge temperaturen, zoals machines voor ijzer- en staalfabrieken enz.
3. Olievrije grafietbronsbuizen voor de productie van auto's, zoals assemblagelijnen, perslijnen, transportlijnen enzovoort.
4Gebruik van olieloze bronzen buizen voor zware machines zoals staalwalsen, spuitmachines, persstrijken, enz.
5Olievrije struiken worden ook gebruikt voor chemische machines, voedselverwerkingsmachines, papierfabrieken, textielmachines, enz.
Olievrije buizen gebruikt in spuitgietmachine
● Olievrije struiken voor een schakelaar
Gebruik van olievrije buizen voor het gieten
- Injectievorming
1. Guide Bushes
2. Ejector Guide Bushes
3Leidsrail
4- Gidsblok.
5. Onderste plaat
6. Guide Bushes
7. Schakelwerk Bomen
- Cam Flange Die
1- Het kenteken.
2.Cam Stroke Plaat
3.Cam bovenste plaat
4.Cam zijkant blok.
5Cam zijkant plaat
6.Cam Positieve Terugkeerplaat
7. Gids Post Bomen
8. cam stroke plaat
Viiplus olievrije bronzen behuizing gebruikt in vele toepassingen
Wat het bronzen olieloze busmateriaal en -specificatie ook is, wat de olieloze bush standaardvorm of -grootte ook is, als het fysiek mogelijk is, kunnen we het maken.
Viiplus is een van de meest ervaren leveranciers van olieloze busjes, als u de catalogus van olieloze busjes wilt downloaden, neem dan direct contact met ons op!
