CuZn24AL6 de Zelf Gesmeerde Ringen SPB van de Messingslegering
Plaats van herkomst | oilless ring |
---|---|
Merknaam | VIIPLUS |
Certificering | ISO 9001 |
Modelnummer | oilless ringen |
Min. bestelaantal | overeen te komen |
Prijs | Negotiable |
Verpakking Details | HOUTEN DE PALLET HOUTEN COMPUTER-AIDED SOFTWARE ENGINEERING VAN HET DE UITVOERkarton |
Levertijd | 7-25 het werkdagen |
Betalingscondities | T/T |
Levering vermogen | stop grafietlagers, China, fabrikanten, leveranciers, fabriek, groothandel, MetaalHalsblok, DU Zelfs |
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xMaterial | Brass Alloy | Featrue | Maintenance |
---|---|---|---|
Lubricating | Plugged Graphite | Type | Oilless Bush |
Quality | High quality | Size | 50 X 62 X 50 mm |
Bearing Bushing Factory Price | tiffany@viiplus.com | Self-lubricating Bearing Bushing Manufacturer | https://www.viiplus.com/ |
Oilless Bearing Manufacturer | https://www.bronzelube.com/ | Manufacturer | bucha de bronze grafitado |
High Light | Solid Bronze Plain Bearings, Graphite Flange Bronze Plain Bearings, Mining Machinery | Oilless Bushes | Oilless Bush. Copper Alloy. Straight type. SOB. Material Base Copper alloy (SO-2). Solid lubricant |
Bush Bearings Manufacturers Suppliers Exporters | plain bearings. Long, maintenance-free service, manufactures bushings in various designs and from different materials. tiffany@viiplus.com, Bushings - Configure and purchase - https://www.viiplus.com/ | Oilless Bush Supplier | www.VIIPLUS.com offers oilless bushings on their website [1]. You can visit their website to explore their product range and make inquiries. |
Hoog licht | Zelfsmerende het Messingsringen van SPB,De Ringen van de messingslegering,De Zelfsmerende Ringen van de messingslegering |
CuZn24AL6 Zelfsmerende bussen van messinglegering SPB

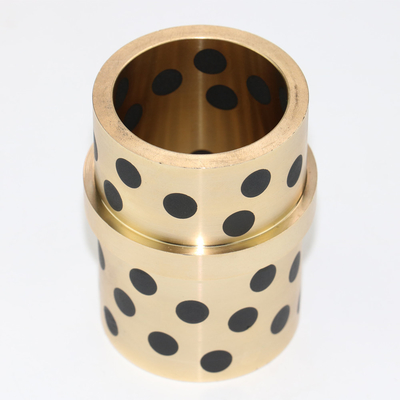

Zelfsmerende bussen van messinglegering SPB met grafietnesten. Bronzen bussen besparen u tijd en geld aan onderzoeks-, ontwerp- en productiekosten.E-mail nu!Grote verscheidenheid en selectie.Olievrije bussen en lagers.Deskundige klantenservice.
De CuZn24Al6 zelfsmerende bussen van messinglegering SPB zijn nauwkeurig ontworpen componenten die zijn ontworpen om uitzonderlijke slijtvastheid en smeereigenschappen te bieden in verschillende industriële toepassingen.Deze bus van messinglegering, met zijn unieke samenstelling van koper, zink en aluminium, biedt superieure mechanische eigenschappen en garandeert duurzaamheid en betrouwbaarheid, zelfs onder hoge belastingen en snelheden.
De zelfsmerende eigenschap van de bussen van CuZn24Al6-legering vermindert de behoefte aan externe smering aanzienlijk, waardoor de onderhoudsprocedures worden vereenvoudigd en de operationele kosten worden verlaagd.De inherente smerende eigenschappen van de legering helpen wrijving en warmteontwikkeling te minimaliseren, wat resulteert in een soepelere werking en een langere levensduur van de componenten.
De SPB-bussen zijn vervaardigd volgens nauwkeurige toleranties, waardoor een perfecte pasvorm en optimale prestaties in verschillende toepassingen worden gegarandeerd.Of ze nu worden gebruikt in autosystemen, machines of andere industriële apparatuur, de CuZn24Al6 zelfsmerende bussen van messinglegering SPB bieden een betrouwbare en kosteneffectieve oplossing voor het verbeteren van de slijtvastheid en smering van roterende assemblages.
Over het geheel genomen zijn de CuZn24Al6 zelfsmerende bussen van messinglegering SPB een superieure keuze voor industriële toepassingen die hoge prestaties, duurzaamheid en minder onderhoud vereisen.Hun unieke legeringssamenstelling en precisieproductie zorgen ervoor dat ze zich onderscheiden als een betrouwbaar onderdeel in verschillende industriële omgevingen.
Zelfsmerende messing bus SPF
CuZn24AL6 zelfsmerende bussen van messinglegering
Zelfsmerende messing bus
Bronzen grafietlager verkocht Smeerbus
Zelfsmerende messing bussen met hoog draagvermogen
Anti-slijtage olievrije bus SPF met uitstekende prestaties
Bronzen grafietlager verkocht Smeerbus
Messinglegering met ingebedde bus voor vast smeermiddel Extreem hoog draagvermogen, goede anti-slijtage en lagere wrijving Geschikt voor ... Materiaal, CuZn24AL6.
Productomschrijving
Zelfsmerende bussen van messinglegering SPB
Messinglegering met ingebedde bus met vast smeermiddel moet holtes van de juiste grootte en ordelijke opstelling op het metalen wrijvingsoppervlak van de busmatrix openen.Het was ingebed in een gegoten vast smeermiddel met unieke zelfsmerende eigenschappen in de holtes (het vaste smeermiddeloppervlak bedraagt doorgaans 25% -35% van het wrijvingsoppervlak) en was gemaakt van zelfsmerende bussen.
Het is gebruikt in de metallurgie van continugietmachines, walsapparatuur, mijnbouwmachines, scheepsbouw, gasturbines en andere hoge temperaturen, hoge belastingen, zware belastingen met lage snelheid en andere gelegenheden.
ARTIKELNR=SPB-XX XX XX
ID OD-lengte
Navraag
Schachtdiameter | Afmeting (mm) | Lengte (tolerantie) | ID kaart | O.D | Tegenring SPW | |||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ID kaart | O.D | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 100 | 120 | 130 | 140 | 150 | ||||||
Ød | TOL | ØD | TOL | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | ||||
8 | 8 | +0,028 | 12 | +0,018 | -0,81208 | -081210 | -081212 | -081215 | 8 | 12 | ------ | |||||||||||||||
+0,013 | +0,007 | |||||||||||||||||||||||||
10 | 10 | 14 | -101408 | -101410 | -101412 | -101415 | -101420 | 10 | 14 | -1003 | ||||||||||||||||
12 | 12 | +0,034 | 18 | -121808 | -121810 | -121812 | -121815 | -121816 | -121820 | -121825 | -121830 | 12 | 18 | -1203 | ||||||||||||
+0,016 | ||||||||||||||||||||||||||
13 | 13 | 19 | +0,021 | -131910 | -131912 | -131915 | -131920 | 13 | 19 | -1303 | ||||||||||||||||
+0,008 | ||||||||||||||||||||||||||
14 | 14 | 20 | -142010 | -142012 | -142015 | -142020 | -142025 | -142030 | 14 | 20 | -1403 | |||||||||||||||
15 | 15 | 21 | -152110 | -152112 | -152115 | -152116 | -152120 | -152125 | -152130 | 15 | 21 | -1503 | ||||||||||||||
16 | 16 | 22 | -162210 | -162212 | -162215 | -162216 | -162220 | -162225 | -162230 | -162235 | -162240 | 16 | 22 | -1603 | ||||||||||||
18 | 18 | 24 | -182412 | -182415 | -182416 | -182420 | -182425 | -182430 | 18 | 24 | -1803 | |||||||||||||||
20 | 20 | +0,041 | 28 | -202810 | -202812 | -202815 | -202816 | -202820 | -202825 | -202830 | -202835 | -202840 | -202850 | 20 | 28 | -2005 | ||||||||||
+0,02 | ||||||||||||||||||||||||||
20 | 30 | -203016 | -203020 | -203025 | -203030 | -203035 | -203040 | 20 | 30 | " | ||||||||||||||||
25 | 25 | 33 | +0,025 | -253312 | -253315 | -253316 | -253320 | -253325 | -253330 | -253335 | -253340 | -253350 | -253360 | 25 | 33 | -2505 | ||||||||||
+0,009 | ||||||||||||||||||||||||||
25 | 35 | -253512 | -253515 | -253516 | -253520 | -253525 | -253530 | -253535 | -253540 | -253550 | 25 | 35 | " | |||||||||||||
30 | 30 | 38 | -303812 | -303815 | -303820 | -303825 | -303830 | -303835 | -303840 | -303850 | -303860 | 30 | 38 | -3005 | ||||||||||||
30 | 40 | -304012 | -304015 | -304020 | -304025 | -304030 | -304035 | -304040 | -304050 | -304060 | 30 | 40 | " | |||||||||||||
31,5 | 31,5 | +0,05 | 40 | -314030 | -314040 | 31,5 | 40 | ------ | ||||||||||||||||||
+0,025 | ||||||||||||||||||||||||||
35 | 35 | 44 | -354425 | -354430 | -354435 | -354440 | -354450 | -354460 | 35 | 44 | -3505 | |||||||||||||||
35 | 45 | -354520 | -354525 | -354530 | -354535 | -354540 | -354550 | -354560 | 35 | 45 | " | |||||||||||||||
40 | 40 | 50 | -405015 | -405020 | -405025 | -405030 | -405035 | -405040 | -405050 | -405060 | -405070 | -405080 | 40 | 50 | -4007 | |||||||||||
40 | 55 | +0,03 | -405530 | -405535 | -405540 | -405550 | -405560 | 40 | 55 | " | ||||||||||||||||
+0,011 | ||||||||||||||||||||||||||
45 | 45 | 55 | -455530 | -455535 | -455540 | -455550 | -455560 | 45 | 55 | -4507 | ||||||||||||||||
45 | 56 | -455630 | -455635 | -455640 | -455650 | -455660 | 45 | 56 | " | |||||||||||||||||
45 | 60 | -456030 | -456035 | -456040 | -456050 | -456060 | -456070 | -456080 | 45 | 60 | " | |||||||||||||||
50 | 50 | 60 | -506020 | -506030 | -506035 | -506040 | -506050 | -506060 | -506070 | -506080 | 50 | 60 | -5008 | |||||||||||||
50 | 62 | -506230 | -506235 | -506240 | -506250 | -506260 | -506270 | 50 | 62 | " | ||||||||||||||||
50 | 65 | -506530 | -506540 | -506550 | -506560 | -506570 | -506580 | -5065100 | 50 | 65 | " | |||||||||||||||
55 | 55 | +0,06 | 70 | -557030 | -557035 | -557040 | -557050 | -557060 | -557070 | 55 | 70 | -5508 | ||||||||||||||
+0,03 | ||||||||||||||||||||||||||
60 | 60 | 74 | -607430 | -607435 | -607440 | -607450 | -607460 | -607470 | -607480 | 60 | 74 | -6008 | ||||||||||||||
60 | 75 | -607530 | -607535 | -607540 | -607550 | -607560 | -607570 | -607580 | -6075100 | 60 | 75 | " | ||||||||||||||
63 | 63 | 75 | -637560 | -637570 | -637580 | 63 | 75 | ------ | ||||||||||||||||||
65 | 65 | 80 | -658040 | -658050 | -658060 | -658070 | -658080 | 65 | 80 | -6508 | ||||||||||||||||
70 | 70 | 85 | +0,035 | -708530 | -708535 | -708540 | -708550 | -708560 | -708570 | -708580 | -7085100 | 70 | 85 | -7010 | ||||||||||||
+0,013 | ||||||||||||||||||||||||||
70 | 90 | -709050 | -709060 | -709070 | -709080 | 70 | 90 | " | ||||||||||||||||||
75 | 75 | 90 | -759050 | -759060 | -759070 | -759080 | -7090100 | 75 | 90 | -7510 | ||||||||||||||||
75 | 95 | -759560 | -759570 | -759580 | -7595100 | 75 | 95 | " | ||||||||||||||||||
80 | 80 | 96 | -809640 | -809650 | -809660 | -809670 | -809680 | -8096100 | -8096120 | 80 | 96 | -8010 | ||||||||||||||
80 | 100 | -8010040 | -8010050 | -8010060 | -8010070 | -8010080 | -80100100 | -80100120 | -80100140 | 80 | 100 | " | ||||||||||||||
90 | 90 | +0,071 | 110 | -9011050 | -9011060 | -9011080 | -90110100 | -90110120 | 90 | 110 | -9010 | |||||||||||||||
+0,036 | ||||||||||||||||||||||||||
100 | 100 | 120 | -10012050 | -10012060 | -10012070 | -10012080 | -100120100 | -100120120 | -100120140 | 100 | 120 | -10010 | ||||||||||||||
110 | 110 | 130 | +0,04 | -11013050 | -11013070 | -11013080 | -110130100 | -110130120 | 110 | 130 | ------ | |||||||||||||||
+0,015 | ||||||||||||||||||||||||||
120 | 120 | 140 | -12014070 | -12014080 | -120140100 | -120140120 | -120140140 | 120 | 140 | -12010 | ||||||||||||||||
125 | 125 | +0,083 | 145 | -125140100 | -125145120 | 125 | 145 | ------ | ||||||||||||||||||
+0,043 | ||||||||||||||||||||||||||
130 | 130 | 150 | -13015080 | -130150100 | -130150130 | 130 | 150 | ------ | ||||||||||||||||||
140 | 140 | 160 | -140160100 | -140160140 | 140 | 160 | ------ | |||||||||||||||||||
150 | 150 | 170 | -15017080 | -150170100 | -150170150 | 150 | 170 | ------ | ||||||||||||||||||
160 | 160 | 180 | -16018080 | -160180100 | -160180150 | 160 | 180 | ------ | ||||||||||||||||||
Centrifugaal gegoten, op maat gefreesde bronzen bussen, ringen, slijtplaten.Loodvrij.Bustype: bronzen bussen, bronzen plaat
Gegoten bronzen C93200 glijlagers online verkoop
Standaard grafietgestopte bronzen hulsbus
Legering materialen
Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
---|---|---|---|---|---|---|---|
Cijfer Chinese merken GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Staal+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
Internationale ISO1338 |
GCUZn25 AI6Fe3Mn3 |
GCUSn6Zn6Pb3 | GCUAI10Fe3 | CuSn12 | Staal+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
Duitsland DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Staal+CuSn6Zn6Pb3Ni | - | 100Cr6 |
Japans JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
Verenigde Staten ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Klasse 40 | 52100 |
Britse standaard | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Chemische samenstelling van de materiaallegering
Chemische elementen | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
---|---|---|---|---|---|---|---|
Cu (%) | Rest | Rest | Rest | - | - | ||
Sn (%) | - | 6 | - | 10 | 6 | - | - |
Zn (%) | 25 | 6 | - | - | 6 | - | - |
Ni (%) | - | - | - | - | - | - | - |
AI (%) | 6 | - | 10 | - | - | - | - |
Fe (%) | 3 | - | 3 | - | - | Rest | Rest |
Mn (%) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
Cr (%) | - | - | - | - | - | - | 1,30 - 1,65 |
C ( % ) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
Si (%) | - | - | - | - | - | 1,0 - 1,3 | 0,15 -0,35 |
Pb (%) | - | 3 | - | - | 3 | - | - |
Technische parameters
Prestatie | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
---|---|---|---|---|---|---|---|
Max.belasting P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
Max.snelheid V (m/s) | Droog0,4 olie5 | 2 | 2 | 0,5 | 0,1 | ||
Max.PV (N/mm²·m/s) | 3.8 | 0,5 | 0,6 | 0,8 | 2.5 | ||
Dichtheid ρ( g/cmsup3 ) | 8,0 | 8,0 | 7.6 | 7.3 | 7.8 | ||
Treksterkte (N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
Verlenging (%) | > 10 | > 4 | > 10 | - | - | ||
Hardheid (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
Max.temp (℃) | 300 | 350 | 300 | 400 | 350 | ||
Wrijvingscoëfficiënt.( μ ) | Oliesmering: 0,03 | Wrijving (droog): 0,16 |
De standaard bronzen bus met grafietplug is bedoeld om holtes van de juiste grootte en ordelijke opstelling op het metalen wrijvingsoppervlak van de lagermatrix te openen en vervolgens een gegoten vast smeermiddel met unieke zelfsmerende eigenschappen in de holtes in te bedden (het gebied met vast smeermiddel is over het algemeen 25% van het wrijvingsoppervlak -35%) en gemaakt van zelfsmerende lagers.
Het basislichaam van de standaard bronzen bus met grafietplug moet worden bepaald op basis van de werkomstandigheden van het lager zelf.De meest gebruikte materialen zijn hoogwaardig messing, tinbrons, gietstukken enzovoort.Er zijn twee hoofdtypen ingebedde vaste smeermaterialen: de ene is natuurlijk zwart lood, kunstmatig grafiet en MoS2-synthese, en de andere is gesynthetiseerd met PTFE als matrix.Afhankelijk van de eigen bedrijfsomstandigheden van het lager kan de combinatie van verschillende metalen substraten en ingebedde vaste smeermiddelen ervoor zorgen dat het product kan voldoen aan de speciale behoeften van verschillende temperatuur-, belasting-, bewegings- en mediabedrijfsomstandigheden, terwijl een stabiele en betrouwbare werking wordt gegarandeerd.
1. Geen olietoevoerapparaat, olie-injectiegat, oliegroefverwerking nodig
2. Verlaging van de bedrijfskosten
3. Ontwerptijdreductie
4. Recycling van smeermiddelen en milieubescherming
Vast smeermiddel | ||
Smeermiddel | Functies | Typische applicatie |
SL1 Grafiet+add | Uitstekende weerstand tegen chemische aanvallen en lage wrijving.Temperatuurlimiet 400 ℃ | Suite voor algemene machines en onder atmosfeer |
SL4 PTFE+Additieven | Laagste in wrijving en het goede van watersmering, Temp.limiet 300℃ | Het schip, de hydraulische turbine, de gasturbine etc |
Zelfsmerende bussen, Oilless Bush-leverancier uit China
Wij zijn een toonaangevende fabrikant en leverancier van olieloze bussen en ons product is van goede kwaliteit.
De olievrije bus, geïntegreerd in vaste smeermiddelen zonder olie, is een nieuw type vaste koperlegering, die homogeen is geïntegreerd met een vast smeermiddel in het lichaam.
Het doorbreekt de limiet van het algemene lager, waarvan de smering afhangt van de oliefilm.
Het is dus geschikt voor hoge temperaturen, zwaar gebruik, bescherming tegen corrosie of wanneer olie moeilijk te importeren is.
De prestaties verdubbelen zowel qua hardheid als slijtagewrijving.
Nu wordt het op grote schaal toegepast in opeenvolgende gietmachines, stalen rollen in metallografie, minerale machines, schepen, stoomturbines, hydraulische turbines en kunststofspuitgietmachines.
JDB bronzen grafietbus (olievrij) hulsbus 50 x 62 x 50 mm lang
Olievrije flenslagerbus, JDB-materiaal is gemaakt van sterk gegoten metaal op bronsbasis met speciale vaste smeermiddelen ingebed.Het basismetaal is bestand tegen hoge belasting en de vaste smeerstoffen zorgen voor zelfsmering.De olievrije flenslagerbus vertoont uitstekende prestaties zonder voorsmering onder omstandigheden van extreem hoge/lagere temperaturen met lage snelheid.Dit materiaal biedt een onderhoudsvrije lageroplossing, vooral bij hoge belasting en intermitterende oscillerende bewegingen.
Olievrije flenslagerbussen kunnen worden toegepast onder droge, hoge temperaturen, hoge druk, corrosieve, water- of andere chemische omgevingen waarin geen olie kan worden geïntroduceerd.
Oilless flenslagerbus wordt veel gebruikt in de automobielproductlijn, watertechniek, dampoort, kunststofindustrie, opeenvolgende gietmachines, stalen rollen in de metallurgische industrie, minerale machines, scheepsturbogeneratoren, hydraulische turbines en spuitgietmachines.
Olievrije bus - Selecteer, configureer, bestel.Viiplus levert stipt en biedt eerlijke prijzen.
Onze olievrije bussen zijn de perfecte oplossing voor projecten waar smering niet gemakkelijk mogelijk is of waar conventionele smeermiddelen kunnen verkolen.
Neem contact met ons op - Leverancier van olievrije bussen
Neem vandaag nog contact op voor informatie over of het aanvragen van een catalogus met olievrije lagerbussen!
(Brons met ingebed grafiet)
Olievrije bussen gedefinieerd (Wat is olievrije bussen?)
Een olievrije bus, of vaker glijlager en glijlager, is het eenvoudigste type lager, dat alleen een lageroppervlak en geen rolelementen omvat.
Olievrije bussen kunnen verwijzen naar kogellagers of gewoon naar "ringen" die geen periodieke smering vereisen - omdat een smeermiddel zoals grafietpoeder is verwerkt in het materiaal waarvan het lager is gemaakt.Deze staan ook bekend als Embedded Graphite Bronze Bushes en hebben 20-25% grafiet inzetstukken op de wanden/oppervlakte die te allen tijde voor smering zorgen waardoor ook de wrijvingscoëfficiënt wordt verminderd.
Deze olievrije bussen zijn geschikt voor droge omgevingen waar vervuiling een risico vormt, natte toepassingen met een hoge luchtvochtigheid en toepassingen waarbij het lager zich op een ontoegankelijke locatie bevindt.
Olievrije bus, onderhoudsvrije mouwbus
Wij zijn een toonaangevende fabrikant en leverancier van olieloze bussen en ons product is van goede kwaliteit.
De olievrije bronzen bus is een nieuw type gemaakt van een sterke koperlegering en is gelijkmatig ingebed in de behuizing voor vast smeermiddel.
Oilless Bushes zijn geschikt voor hoge temperaturen, zware belastingen, corrosie of plaatsen waar olie moeilijk binnendringt.
Specificeer het onderdeelnummer op basis van de vereiste ID, OD en lengte.(bijv.) ID is 50 mm, OD is 62 mm en lengte is 50 mm.
-Oilloze bronzen bussen - koperlegering recht, standaard
Materialen voor olievrije bussen
Materiaal: messinglegering met hoge treksterkte
Vast smeermiddel ingebed
Functie voor olievrije bussen
●Olievrije bus kan worden onderhouden zonder dat smering nodig is.
●Olievrije bus Toont hoge prestaties onder hoge belasting en lage snelheden.
●Olievrije bus Toont superieure slijtvastheid in toepassingen waar zelden een oliefilm wordt geproduceerd, zoals heen en weer gaande bewegingen, oscillaties, veelvuldig starten en stoppen, enz.
●Olieloze bus heeft superieure chemische weerstand en corrosieweerstand.
●Standaard Oilless-busproducten zijn verkrijgbaar in verschillende maten.
Olievrije bussen Technische gegevens
Dikte | 8,2 g/cm3 | |
Treksterkte | >=755N/mm2 | |
Anti-compacte vasthoudendheid | >=400~500KJ/m3 | |
Hardheid | >=200HB | |
Maximale belastingsdruk | 100N/mm2 | |
Snelheidslimiet | 0,5 m/sec | |
PV-waardelimiet | 1,65N/mm2.m/s | |
Wrijvingscoëfficiënt | Olie smering | 0,03 |
Droge wrijving | 0,16 | |
Werktemperatuur | -40~+300°C |
Controleer het type/afmetingen/specificaties in de olievrije bussen - grafietbrons busproducten - koperlegering recht, standaardserie.
Olievrije busspecificatie
Olievrij bustype | Direct | Metaalsoort | Messinglegering met hoge treksterkte |
Binnendiameter.Doen) | 50 | Buitendiameter.DOEN) | 62 |
Totale lengte L (mm) | 50 | Max.Toegestaan PV-waardebereik (N/mm2·m/s) | 1,1~2,0 |
Max.Toegestane PV-waarde (N/mm2·m/s) | 1.16 | Maximaal toegestane belasting (N/mm2) | 20.3 |
Maximaal toegestane snelheid (m/s) | 0,35 | Montagegat past | H7 |
Bedrijfstemperatuurbereik (°C) | -40~150 | Bedrijfstemperatuurbereik (niet gesmeerd) Min | -40 |
Bedrijfstemperatuurbereik (niet gesmeerd) Max | 150 | Bedrijfstemperatuurbereik (normaal) Min | -40 |
Bedrijfstemperatuurbereik (normaal) Max | 200 | - | - |
Service voor rechte olievrije bussen
Staat van smering | Droog | periodieke smering |
Bedrijfstemperatuurbereik ℃ | -40~~300 | -40~~150 |
Toegestane max.druk PN/mm{2 kgf/cm2} | 29(150){296(1.530)} | |
Toegestane max.snelheid V m/{sm/min} | 0,50~30~ | 1,00{60} |
Toegestane max.PV-waarde N/mm2・m/{s kgf/cm2・m/min} | 1,65{1.010} | 3,25{1.990} |
*De waarden tussen haakjes zijn statische lagerdrukken, dit zijn de lagerdrukken in toepassingen zonder beweging of met zeer kleine
beweging (≦0,0017m/s[0,1m/min]).
Bewerkingsnauwkeurigheid van olievrije bussen
ID kaart |
O.D |
Lengte |
klasse 7 t/m 8 |
klasse 6 t/m 7 |
klasse 8 t/m 9 |
De lessen hier zijn in de JIS-standaard.Dit product vertoont bevredigende prestaties bij een ruwheid van het glijoppervlak van Rz6,3 tot 12,5 μm.
Olievrije bus (binnendiameter bus 50 mm) Maatmodel
Tolerantie olievrije busgrootte
●Van toepassing op de rotatie, oscillatie en heen en weer gaande beweging.
●Gebruik dit niet onder water.
●Bus met binnendiameter van 63 mm kan worden gebruikt als tussenliggende tap
bus voor hydraulische cilinders.

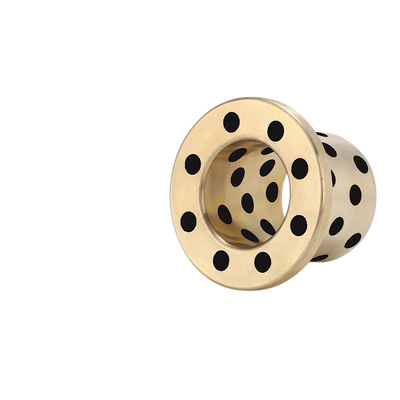

Grafiet geplugde bronzen huls JDB1/2/3/4/5
Legering materialen
Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
Cijfer Chinese merken GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Staal+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
Internationale ISO1338 |
GCUZn25 AI6Fe3Mn3 |
GCUSn6Zn6Pb3 | GCUAI10Fe3 | CuSn12 | Staal+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
Duitsland DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Staal+CuSn6Zn6Pb3Ni | - | 100Cr6 |
Japans JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
Verenigde Staten ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Klasse 40 | 52100 |
Britse standaard | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Chemische samenstelling van de materiaallegering
Chemische elementen | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
Cu (%) | Rest | Rest | Rest | - | - | ||
Sn (%) | - | 6 | - | 10 | 6 | - | - |
Zn (%) | 25 | 6 | - | - | 6 | - | - |
Ni (%) | - | - | - | - | - | - | - |
AI (%) | 6 | - | 10 | - | - | - | - |
Fe (%) | 3 | - | 3 | - | - | Rest | Rest |
Mn (%) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
Cr (%) | - | - | - | - | - | - | 1,30 - 1,65 |
C ( % ) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
Si (%) | - | - | - | - | - | 1,0 - 1,3 | 0,15 -0,35 |
Pb (%) | - | 3 | - | - | 3 | - | - |
Technische parameters
Prestatie | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
Max.belasting P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 |
Max.snelheid V (m/s) | Droog0,4 olie5 | 2 | 2 | 0,5 | 0,1 |
Max.PV (N/mm²·m/s) | 3.8 | 0,5 | 0,6 | 0,8 | 2.5 |
Dichtheid ρ( g/cmsup3 ) | 8,0 | 8,0 | 7.6 | 7.3 | 7.8 |
Treksterkte (N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 |
Verlenging (%) | > 10 | > 4 | > 10 | - | - |
Hardheid (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
Max.temp (℃) | 300 | 350 | 300 | 400 | 350 |
Wrijvingscoëfficiënt.( μ ) | Oliesmering: 0,03 | Wrijving (droog): 0,16 |
Olievrije bronzen bus van metrisch formaat
Maatblad voor olievrije bussen
ID kaart | O.D |
Lengte L Tolerantie -0,1 -0,3 |
|||||||||
φd | Tolerantie | φD | Tolerantie | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
6 |
+0,022 +0,010 |
10 |
+0,015 +0,006 |
061008 | 061010 | 061012 | |||||
8 |
+0,028 +0,013 |
12 |
+0,018 +0,007 |
081208 | 081210 | 081212 | 081215 | ||||
10 |
+0,028 +0,013 |
14 |
+0,018 +0,007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
12 |
+0,034 +0,016 |
18 |
+0,018 +0,007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
13 |
+0,034 +0,016 |
19 |
+0,021 +0,008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
14 |
+0,034 +0,016 |
20 |
+0,021 +0,008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
15 |
+0,034 +0,016 |
21 |
+0,021 +0,008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
16 |
+0,034 +0,016 |
22 |
+0,021 +0,008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
17 |
+0,034 +0,016 |
23 |
+0,021 +0,008 |
172315 | |||||||
18 |
+0,034 +0,016 |
24 |
+0,021 +0,008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
19 |
+0,041 +0,020 |
26 |
+0,021 +0,008 |
192615 | 192620 | ||||||
20 |
+0,041 +0,020 |
28 |
+0,021 +0,008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
20 |
+0,041 +0,020 |
30 |
+0,021 +0,008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
22 |
+0,041 +0,020 |
32 |
+0,025 +0,009 |
223212 | 223215 | 223220 | 223225 | ||||
25 |
+0,041 +0,020 |
33 |
+0,025 +0,009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
25 |
+0,041 +0,020 |
35 |
+0,025 +0,009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
28 |
+0,041 +0,020 |
38 |
+0,025 +0,009 |
283820 | 283825 | ||||||
30 |
+0,041 +0,020 |
38 |
+0,025 +0,009 |
303812 | 303815 | 303820 | 303825 | ||||
30 |
+0,041 +0,020 |
40 |
+0,025 +0,009 |
304012 | 304015 | 304020 | 304025 | ||||
31,5 |
+0,050 +0,025 |
40 |
+0,025 +0,009 |
||||||||
32 |
+0,050 +0,025 |
42 |
+0,025 +0,009 |
324220 | |||||||
35 |
+0,050 +0,025 |
44 |
+0,025 +0,009 |
354420 | 354425 | ||||||
35 |
+0,050 +0,025 |
45 |
+0,025 +0,009 |
354520 | 354525 | ||||||
38 |
+0,050 +0,025 |
48 |
+0,025 +0,009 |
||||||||
40 |
+0,050 +0,025 |
50 |
+0,025 +0,009 |
405015 | 405020 | 405025 | |||||
40 |
+0,050 +0,025 |
55 |
+0,030 +0,011 |
405515 | |||||||
45 |
+0,050 +0,025 |
55 |
+0,030 +0,011 |
||||||||
45 |
+0,050 +0,025 |
56 |
+0,030 +0,011 |
||||||||
45 |
+0,050 +0,025 |
60 |
+0,030 +0,011 |
*De ID-tolerantie na perspassing is alleen ter referentie.
(bijv.) ID is 50 mm, OD is 62 mm en lengte is 50 mm.
ID kaart | O.D |
Lengte L Tolerantie -0,1 -0,3 |
|||||||||
φd | Tolerantie | φD | Tolerantie | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
50 |
+0,050 +0,025 |
60 |
+0,030 +0,011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
50 |
+0,050 +0,025 |
62 |
+0,030 +0,011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
50 |
+0,050 +0,025 |
65 |
+0,030 +0,011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
55 |
+0,060 +0,030 |
70 |
+0,030 +0,011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
60 |
+0,060 +0,030 |
74 |
+0,030 +0,011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
60 |
+0,060 +0,030 |
75 |
+0,030 +0,011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
63 |
+0,060 +0,030 |
75 |
+0,030 +0,011 |
637560 | 637570 | 637580 | |||||
65 |
+0,060 +0,030 |
80 |
+0,030 +0,011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
70 |
+0,060 +0,030 |
85 |
+0,035 +0,013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
70 |
+0,060 +0,030 |
90 |
+0,035 +0,013 |
709050 | 709060 | 709070 | 709080 | ||||
75 |
+0,060 +0,030 |
90 |
+0,035 +0,013 |
759050 | 759060 | 759070 | 759080 | ||||
75 |
+0,060 +0,030 |
95 |
+0,035 +0,013 |
759560 | 759570 | 759580 | |||||
80 |
+0,060 +0,030 |
96 |
+0,035 +0,013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
80 |
+0,060 +0,030 |
100 |
+0,035 +0,013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
85 |
+0,071 +0,036 |
100 |
+0,035 +0,013 |
8510060 | 8510080 | ||||||
90 |
+0,071 +0,036 |
110 |
+0,035 +0,013 |
9011050 | 9011060 | 9011080 | |||||
100 |
+0,071 +0,036 |
120 |
+0,035 +0,013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
110 |
+0,071 +0,036 |
130 |
+0,040 +0,015 |
11013050 | 11013070 | 11013080 | |||||
120 |
+0,071 +0,036 |
140 |
+0,040 +0,015 |
12014070 | 12014080 | ||||||
125 |
+0,083 +0,043 |
145 |
+0,040 +0,015 |
||||||||
130 |
+0,083 +0,043 |
150 |
+0,040 +0,015 |
13015080 | |||||||
140 |
+0,083 +0,043 |
160 |
+0,040 +0,015 |
||||||||
150 |
+0,083 +0,043 |
170 |
+0,040 +0,015 |
15017080 | |||||||
160 |
+0,083 +0,043 |
180 |
+0,040 +0,015 |
16018080 | |||||||
170 |
+0,083 +0,043 |
190 |
+0,046 +0,017 |
||||||||
180 |
+0,083 +0,043 |
200 |
+0,046 +0,017 |
||||||||
190 |
+0,096 +0,050 |
210 |
+0,046 +0,017 |
||||||||
200 |
+0,096 +0,050 |
230 |
+0,046 +0,017 |
*De maattoleranties zijn de waarden gemeten bij +25℃.
Beschikbaarheid van olievrije bussen
Metrische olievrije bussen en imperiale olievrije bronzen bussen op bestelling gemaakt: standaard busvormen in speciale afmetingen, halve bussen, speciale vormen verkregen door stempelen of dieptrekken, op maat gemaakte busontwerpen
Olievrije bussen Typische toepassing
Het product wordt veel gebruikt in continugietwalsmachines, mijnbouwmachines, scheepvaartmachines, turbines, injectiemachines, automatrijzen
enzovoort.
1. Gebruik van olievrije bussen voor hoge belasting, lage snelheid en zelfsmerend.zoals dampoort- en waterpoortbussen, hydraulische turbinebussen enz.
2. Gebruik van olievrije bussen voor hoge temperaturen.zoals ijzer- en staalfabriekmachines enzovoort.
3. Gebruik van olievrije grafietbronzen bussen voor de productie van auto's, zoals assemblagelijnen, perslijnen, transportbanden enzovoort.
4. Gebruik van olievrije bronzen bussen voor zware machines zoals staalwalserijen, injectiemachines, persmatrijzen enz.
5. Olievrije struiken worden ook gebruikt voor chemische machines, voedselverwerkingsmachines, papierfabrieken, textielmachines enz.
Olieloze bus gebruikt in spuitgietmachine
● Olievrije bussen voor tuimelschakel
Toepassing van olievrije bussen voor gieten
-Injectiegieten
1. Geleidebussen
2. Uitwerpergeleidingsbussen
3. Geleiderail
4. Geleideblok
5. Onderste plaat
6. Geleidebussen
7. Bekistingsbussen
-Camflensmatrijs
1. Slijtplaat
2. Nokkenslagplaat
3. Bovenplaat nok
4. Nokkenzijblok
5. Zijplaat van nokkenas
6. Positieve retourplaat met nok
7. Geleidepaalbussen
8. Nokkenslagplaat
Viiplus olieloze bronzen bus gebruikt in vele toepassingen
Wat het bronzen olievrije busmateriaal en de specificatie ook is, ongeacht de standaardvorm of -grootte van de olievrije bus, als het fysiek mogelijk is, kunnen wij het maken.
Viiplus is een van de meest ervaren leveranciers van olievrije bussen. Als u de catalogus voor olievrije bussen wilt downloaden, neem dan nu contact met ons op!
