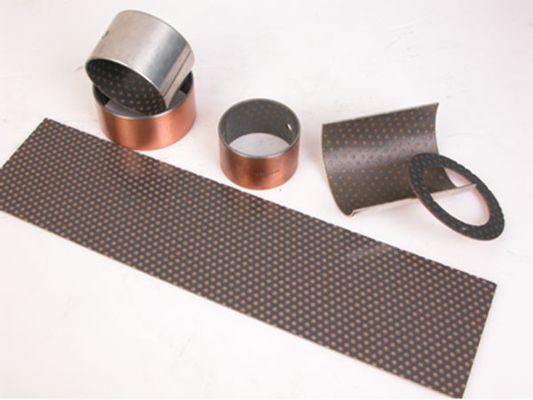

De PAP P14 cilindrische bus en drukring is een hoogwaardig glijlagermateriaal dat onderhoudsvrij en milieuvriendelijk is.Dit materiaal is een loodvrij standaard glijmateriaal dat speciaal is ontworpen voor onderhoudsvrije, drooglopende toepassingen, vooral in de voedingsmiddelenindustrie.Het kan echter ook worden gebruikt in systemen met vloeibare smering, hoewel het gebruik van vet als smeermiddel beperkt is en niet wordt aanbevolen.

Het productieproces van het P14-materiaal omvat een speciaal aangepast mengproces waarbij de vaste smeermiddelmassa wordt geproduceerd.In een parallelle, continue sinterbewerking wordt bronspoeder als glijlaag op de stalen rug gesinterd.Hierdoor ontstaat een glijlaag met een dikte van 0,2 mm tot 0,35 mm en een poriënvolume van circa 30%.Vervolgens worden de holtes met behulp van impregneerrollen gevuld met vast smeermiddel.Deze processtap wordt zodanig gecontroleerd dat er boven de glijlaag een inlooplaag vast smeermiddel ontstaat met een maximale dikte van 0,03 mm.Bij verdere thermische behandelingen worden de karakteristieke eigenschappen van het materiaalsysteem aangepast en worden met gecontroleerde rollenparen de vereiste diktetoleranties van het composietmateriaal geproduceerd.

Opmerking: P14-materiaal kan niet in water worden gebruikt (alternatieven: P180, P147, P10, P11).Glijelementen in verschillende uitvoeringen worden vervaardigd uit P14-materiaal door middel van snij-, stans- en vormprocessen.Standaarduitvoeringen omvatten cilindrische bussen, flensbussen, drukringen en strips.In een laatste stap ondergaan glijlagers gemaakt van P14-materiaal een anticorrosiebehandeling op de lagerrug, eindvlakken en slagvlakken.De standaarduitvoering is blik met een laagdikte van circa 0,002 mm.Tin wordt gebruikt als tijdelijke corrosiebescherming en als montagehulpmiddel.

Kenmerken van P14-materiaal zijn onder meer dat het loodvrij is, een zeer lage neiging tot stick-slip heeft, lage slijtage, lage wrijvingscoëfficiënt, geen neiging om met metaal te versmelten en een zeer lage neiging tot zwellen.Geprefereerde toepassingsgebieden zijn onderhoudsvrije werking in droogloopomstandigheden waarbij loodvrije onderdelen vereist zijn, roterende of oscillerende bewegingen tot een snelheid van 1 m/s, lineaire bewegingen en een temperatuurbereik van -200°C tot 280°C. °C.

Hydrodynamisch bedrijf is probleemloos mogelijk tot een glijsnelheid van 3 m/s.Er bestaat echter een risico op stromingserosie of cavitatie bij continu gebruik boven 3 m/s.Motorservice biedt het berekenen van hydrodynamische bedrijfstoestanden als service aan.

Bovendien is de drukring uit de PAP P14-serie (PAW42 P14) in verschillende varianten verkrijgbaar in de MISUMI online shop, met gratis CAD-gegevens, snelle levering en eerlijke prijzen.Andere producten in de PAP P14-serie zijn onder meer cilindrische bussen, flensbussen, drukringen en strips.Zo heeft de PAP6040-P14-KS KS cilindrische bus een binnendiameter van 60 mm, een buitendiameter van 65 mm en een lengte van 40 mm.Een ander voorbeeld is de PAP2020-P14 generieke cilindrische bus met een binnendiameter van 20 mm, een buitendiameter van 23 mm en een lengte van 20 mm.De MISUMI onlineshop biedt ook glijlagers van PAP P14-composietmateriaal aan, waarbij verschillende varianten beschikbaar zijn voor selectie en configuratie.

Beschikbare typen: Flensvoering (PAF) Cilindrische bus (PAP) Drukring (PAW)

PAP Buchsen-equivalente Chinese fabrieksprijs

Onderhoudsarme en onderhoudsvrije glijlagers

Struiken
Struiken
Beschrijving	Di	Doen	B
PAP 0203 P14	2	3,5	3
PAP 0303 P14	3	4,5	3
PAP 0304 P14	3	4,5	4
PAP 0305 P14	3	4,5	5
PAP 0306 P14	3	4,5	6
PAP0403P14	4	5,5	3
PAP0404P14	4	5,5	4
PAP0406P14	4	5,5	6
PAP0410P14	4	5,5	10
PAP 0505 P14	5	7	5
PAP 0508 P14	5	7	8
PAP 0510 P14	5	7	10
PAP 0606 P14	6	8	6
PAP 0608 P14	6	8	8
PAP 0610 P14	6	8	10
PAP0710P14	7	9	10
PAP0806P14	8	10	6
PAP0808P14	8	10	8
PAP 0810 P14	8	10	10
PAP 0812 P14	8	10	12
PAP 100115 P14	100	105	115
PAP 10050 P14	100	105	50
PAP 10060 P14	100	105	60
PAP 1008 P14	10	12	8
PAP 1010 P14	10	12	10
PAP 1012 P14	10	12	12
PAP 1015 P14	10	12	15
PAP 1020 P14	10	12	20
PAP 11060 P14	110	115	60
PAP 12060 P14	120	125	60
PAP 1208 P14	12	14	8
PAP 1210 P14	12	14	10
PAP 1212 P14	12	14	12
PAP 1215 P14	12	14	15
PAP 1220 P14	12	14	20
PAP 1225 P14	12	14	25
PAP 125100 P14	125	130	100
PAP 130100 P14	130	135	100
PAP 1310 P14	13	15	10
PAP 140100 P14	140	145	100
PAP 14060 P14	140	145	60
PAP 1410 P14	14	16	10
PAP 1412 P14	14	16	12
PAP 1415 P14	14	16	15
PAP 1420 P14	14	16	20
PAP 1425 P14	14	16	25
PAP 150100 P14	150	155	100
PAP 15080 P14	150	155	80
PAP 1510 P14	15	17	10
PAP 1512 P14	15	17	12
PAP 1515 P14	15	17	15
PAP 1520 P14	15	17	20
PAP 1525 P14	15	17	25
PAP 16080 P14	160	165	80
PAP 1610 P14	16	18	10
PAP 1612 P14	16	18	12
PAP 1615 P14	16	18	15
PAP 1620 P14	16	18	20
PAP 1625 P14	16	18	25
PAP 180100 P14	180	185	100
PAP 1810 P14	18	20	10
PAP 1815 P14	18	20	15
PAP 1820 P14	18	20	20
PAP 1825 P14	18	20	25
PAP 200100 P14	200	205	100
PAP 2010 P14	20	23	10
PAP 2015 P14	20	23	15
PAP 2020 P14	20	23	20
PAP 2025 P14	20	23	25
PAP 2030 P14	20	23	30
PAP 2215 P14	22	25	15
PAP 2220 P14	22	25	20
PAP 2225 P14	22	25	25
PAP 2230 P14	22	25	30
PAP 2415 P14	24	27	15
PAP 2420 P14	24	27	20
PAP 2425 P14	24	27	25
PAP 2510 P14	25	28	10
PAP 2515P14	25	28	15
PAP 2520 P14	25	28	20
PAP 2525 P14	25	28	25
PAP 2530 P14	25	28	30
PAP 2550 P14	25	28	50
PAP 2820 P14	28	32	20
PAP 2830 P14	28	32	30
PAP300100 P14	300	305	100
PAP3015P14	30	34	15
PAP3020 P14	30	34	20
PAP3025P14	30	34	25
PAP3030P14	30	34	30
PAP3040P14	30	34	40
PAP3230P14	32	36	30
PAP3240P14	32	36	40
PAP3520P14	35	39	20
PAP3530P14	35	39	30
PAP3540P14	35	39	40
PAP3550P14	35	39	50
PAP 4020 P14	40	44	20
PAP 4030 P14	40	44	30
PAP4040P14	40	44	40
PAP 4050 P14	40	44	50
PAP 4510P14	45	50	10
PAP 4530 P14	45	50	30
PAP 4540P14	45	50	40
PAP 4550 P14	45	50	50
PAP 5020 P14	50	55	20
PAP 5030 P14	50	55	30
PAP 5040 P14	50	55	40
PAP 5060 P14	50	55	60
PAP 5540 P14	55	60	40
PAP 5560 P14	55	60	60
PAP6030P14	60	65	30
PAP6040P14	60	65	40
PAP6060P14	60	65	60
PAP6070P14	60	65	70
PAP6540P14	65	70	40
PAP6550P14	65	70	50
PAP6560P14	65	70	60
PAP6570P14	65	70	70
PAP7040P14	70	75	40
PAP7050P14	70	75	50
PAP7070P14	70	75	70
PAP7550P14	75	80	50
PAP7560P14	75	80	60
PAP8040P14	80	85	40
PAP8060P14	80	85	60
PAP8080P14	80	85	80
PAP8560P14	85	90	60
PAP 90100 P14	90	95	100
PAP9060P14	90	95	60
omhoog
Flensbussen
Flensbussen PAF..
Beschrijving	Di	Doen	B
PAF 06040 P14	6	8	4
PAF 06070 P14	6	8	7
PAF 06080 P14	6	8	8
PAF08055P14	8	10	5,5
PAF08075P14	8	10	7,5
PAF08095P14	8	10	9,5
PAF 10070 P14	10	12	7
PAF 10090 P14	10	12	9
PAF 10120 P14	10	12	12
PAF 10170 P14	10	12	17
PAF 12070 P14	12	14	7
PAF 12090 P14	12	14	9
PAF 12120 P14	12	14	12
PAF 12170 P14	12	14	17
PAF 14120 P14	14	16	12
PAF14170P14	14	16	17
PAF 15090 P14	15	17	9
PAF 15120 P14	15	17	12
PAF 15170 P14	15	17	17
PAF 16120 P14	16	18	12
PAF 16170 P14	16	18	17
PAF 18120 P14	18	20	12
PAF 18170 P14	18	20	17
PAF 18220 P14	18	20	22
PAF 20115 P14	20	23	11,5
PAF 20165 P14	20	23	16,5
PAF 20215 P14	20	23	21,5
PAF25115P14	25	28	11,5
PAF25165P14	25	28	16,5
PAF25215P14	25	28	21,5
PAF30160 P14	30	34	16
PAF30260 P14	30	34	26
PAF35160P14	35	39	16
PAF35260 P14	35	39	26
PAF40260P14	40	44	26
omhoog
Stroken
Stroken
Beschrijving	L	B	S3
PAS20250P14	500	250	2,0
PAS 10250 P14	500	250	1,0
PAS 05180 P14	500	180	0,5
PAS 07250 P14	500	250	0,75
PAS 15250 P14	500	250	1,5
PAS30250P14	500	250	3,06
PAS 25250 P14	500	250	2,5
omhoog
Drukringen
Drukringen PAW
Beschrijving	Di	Doen	S3
POOT 18 P14	18	32	1,5
POOT 20 P14	20	36	1,5
POOT 52 P14	52	78	2,0
POOT 14 P14	14	26	1,5
POOT 26 P14	26	44	1,5
POOT 10 P14	10	20	1,5
POOT 32 P14	32	54	1,5
POOT 22 P14	22	38	1,5
POOT 48 P14	48	74	2,0
POOT 38 P14	38	62	1,5
POOT 42 P14	42	66	1,5
POOT 16 P14	16	30	1,5
POOT 12 P14	12	24	1,5
POOT 28 P14	28	48	1,5
POOT 62 P14	62	90	2,0

Het is niet mogelijk om voor glijlagertoepassingen de gewenste oplossing te vinden met producten gemaakt van onderhoudsvrije materialen voor alle taken en toepassingen.Voor dergelijke taken en toepassingen zijn onderhoudsarme materialen beschikbaar.In dit geval is het glijoppervlak dat de slijtagebelasting opneemt samengesteld uit een PVDF-matrix (polyvinylideenfluoride).

P1 Gleitlager Permaglide PAP Buchsen-equivalent

geschikt voor drooglopen

Gleitlager Permaglide PAP Buchsen Equivalent is een loodhoudend, robuust glijmateriaal met maximale tribologische prestaties.Het is ontworpen voor onderhoudsvrije, drooglopende toepassingen, maar kan ook worden toegepast in systemen met vloeibare smering.

De unieke kenmerken:

• Universeel gebruik
• Lage wrijvingswaarden, hoge slijtvastheid
• Extreem goede prestaties bij droge runs omdat het zelfsmerend is

Materiële productie

De vaste smeermiddelmassa wordt geproduceerd in een speciaal aangepast mengproces.In een parallelle, continue sinterbewerking wordt bronspoeder als glijlaag op de stalen of bronzen rug gesinterd.Hierdoor ontstaat een glijlaag met een dikte van 0,2 mm tot 0,35 mm en een porievolume van ca. 2,5 mm.30%.Vervolgens worden de holtes door middel van impregneerrollen gevuld met vast smeermiddel.

Deze processtap wordt zodanig gecontroleerd dat er een inlooplaag vast smeermiddel tot max.Boven de glijlaag wordt een dikte van 0,03 mm geproduceerd.Bij verdere thermische behandelingen worden de karakteristieke eigenschappen van het materiaalsysteem aangepast en worden met gecontroleerde rollenparen de vereiste diktetoleranties van het composietmateriaal geproduceerd.

Voorkeur toepassingsgebieden

P2 Gleitlager Permaglide PAP Buchsen-equivalent

smering vereist

De unieke kenmerken:

• Levenslange smering mogelijk
• Lage slijtage
• Lage gevoeligheid voor randbelasting
• Goede dempingseigenschappen
• Ongevoelig voor impact
• Goede chemische resistentie

Om de wrijvingscoëfficiënt te verminderen en de thermische geleidbaarheid te verbeteren, worden speciale additieven in de matrix gemengd.Bovendien kan het oppervlak van de glijlaag eventueel worden voorzien van smeerboringontlastingen voor het opnemen van vet of olie.

Voor Permaglide®, lagers voor extreem hoge prestatie-eisen, heeft een PEEK (Poly Ketone) kunststofmatrix geformuleerd en toegepast die is samengesteld met speciale vulstoffen op nanoschaal om de tribologische eigenschappen ervan te verbeteren.

Net als bij motorlagers bepalen de toenemende technische eisen en de minimale installatiespeling de ontwikkelingsinspanningen voor Permaglide®-lagers.In overeenstemming met de eisen van de klant worden niet alleen de geometrieën en vormen selectief ontwikkeld, maar ook geoptimaliseerd als glijoppervlaksystemen waarbij rekening wordt gehouden met het speciaal aangepaste kinetische momentum van de glijparen.Bovendien hoeven klanten het ontwerp van hun samenstellen niet aan te passen aan het schuifelement;het Permaglide®-lager past zich optimaal aan het montageontwerp aan.
