Productdetails:
|
Meterial: | Chrome-Staal | Hoofdmarkt: | Europa Amerika Afrika het Midden-Oosten |
---|---|---|---|
Pakket: | Kartons, Houten Pallet, Industrieel pakket | Toepassing: | Machines |
De dienst: | Aangeboden OEM | Type: | Het sferische kogellager van het hoofdkussenblok met zetel |
Hoog licht: | flanged sleeve bearing bronze,metric flanged sleeve bearing |
Het buiten sferische kogellager met zetel is een binnenring verwijd diep groefkogellager met dubbele verbinding en sferische sectie over de buitenring
Een dragende eenheid die uit een dragende zetel en een dragende zetel bestaan. De sferische pasvorm tussen het lager en de dragende zetel kan het automatische centreren realiseren om installatie te compenseren
Fouten die door asverkeerde opstelling, lange dragende afbuiging en de misvorming van de installatie bodem worden veroorzaakt.
Het buiten sferische kogellager met zetel is compact in structuur, gemakkelijk, geschikt te assembleren en te demonteren voor eenvoudige steun, die vaak in mijnbouw en beheer wordt gebruikt
Goud, landbouw, de chemische industrie, vervoersmachines, enz.
Definitie van de Lagers van het hoofdkussenblok: een blok of een norm om een dagboek (vanaf een schacht) te steunen: Lager
Een hoofdkussenblok is een voetstuk dat wordt gebruikt om steun voor een roterende schacht met behulp van compatibele lagers & diverse toebehoren te verlenen. Het huisvestingsmateriaal voor een hoofdkussenblok wordt typisch gemaakt van gietijzer of uit gegoten staal.
Het sferische Pilllow-blok dragen met zetel: UCP, UCF, UCFL, UCT, UCFC UCPH, UCFA UCPA, UCFB, UCHA en ander modellen volledig Buiten sferisch kogellager zijn eigenlijk een variant van diep groefkogellager.
Zijn kenmerk is dat zijn buitenring en buitendiameteroppervlakte sferisch zijn, wat in de overeenkomstige concave sferische oppervlakte van de dragende zetel kan worden gepast om de rol te spelen van het centreren.

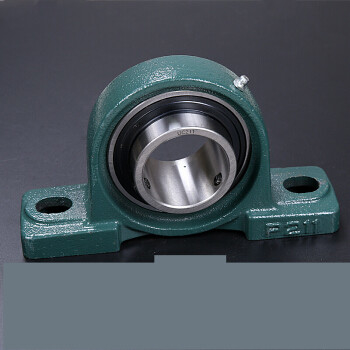

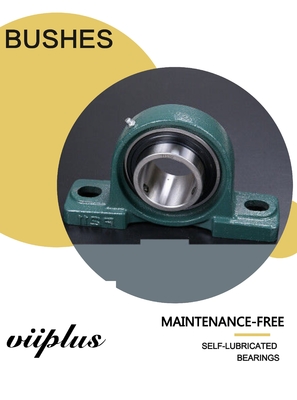

Buiten sferisch kogellager met zetel
Het sferische lager met zetel is een soort het dragen van eenheid die het rollen het dragen en dragende zetel combineert. De meeste buiten sferische lagers worden gemaakt van de buitendiameter van sferisch, met sferisch droegen dragende samen geïnstalleerde zetel, een verscheidenheid van structurele vormen, veelzijdigheid en goede uitwisselbaarheid.
Tegelijkertijd, heeft dit soort lager in het ontwerp ook een bepaalde graad van centrale ligging, gemakkelijk om, met een dubbele structuur van het verzegelende apparaat te installeren, kan in slechte voorwaarden werken. Het lagerblok wordt over het algemeen gegoten. De algemeen gebruikte zetels zijn verticale zetel (p), vierkante zetel (f), leiden etc. vierkante zetel (FS), chef- ronde zetel (FC), diamantzetel (FL), ringszetel (c), schuifzetel (t).
Het externe sferische lager met zetel is verdeeld in het dragen van centrum en het dragen van zetel, in naam van het dragen van centrum plus het dragen van zetel, zoals met setscrew het externe sferische dragen UC205 met verticale zetel genoemd UCP205. Wegens de sterke uitwisselbaarheid van het sferische lager met zetel, kan het dragende centrum naar believen in de dragende zetel van dezelfde specificatie en de verschillende vormen worden geassembleerd.
Dragende de Groottelijst van het Pilllowblok
De lijst van de afmetingsspecificatie van lager met zetel
TYPE | GROOTTE (mm) | GEWICHT | ||||||||||||
D | D | B | S | L | J | H | H1 | H2 | A | N | N1 | DE | kg | |
UCP201 | 12 | 47 | 31 | 12.7 | 127 | 95 | 30.2 | 62 | 14 | 38 | 13 | 19 | M10 | 0,7 |
UCP202 | 15 | 47 | 31 | 12.7 | 127 | 95 | 30.2 | 62 | 14 | 38 | 13 | 19 | M10 | 0,7 |
UCP203 | 17 | 47 | 31 | 12.7 | 127 | 95 | 30.2 | 62 | 14 | 38 | 13 | 19 | M10 | 0,7 |
UCP204 | 20 | 47 | 31 | 12.7 | 127 | 95 | 33.3 | 65 | 14 | 38 | 13 | 19 | M10 | 0,7 |
UCP205 | 25 | 52 | 34.1 | 14.3 | 140 | 105 | 36.5 | 71 | 15 | 38 | 13 | 19 | M10 | 0,8 |
UCP206 | 30 | 62 | 38.1 | 15.9 | 165 | 121 | 42.9 | 83 | 17 | 48 | 17 | 23 | M14 | 1.3 |
UCP207 | 35 | 72 | 42.9 | 17.5 | 167 | 127 | 47.9 | 93 | 18 | 48 | 17 | 23 | M14 | 1.6 |
UCP208 | 40 | 80 | 49.2 | 19 | 184 | 137 | 49.2 | 100 | 18 | 54 | 17 | 23 | M14 | 1.9 |
UCP209 | 45 | 85 | 49.2 | 19 | 190 | 146 | 54 | 106 | 20 | 54 | 17 | 23 | M14 | 2.2 |
UCP210 | 50 | 90 | 51.6 | 19 | 206 | 159 | 57.2 | 114 | 21 | 60 | 20 | 26 | M16 | 2.6 |
UCP211 | 55 | 100 | 55.6 | 22.2 | 219 | 171 | 63.5 | 126 | 23 | 60 | 20 | 26 | M16 | 3.3 |
UCP212 | 60 | 110 | 65.1 | 25.4 | 241 | 184 | 69.8 | 138 | 25 | 70 | 20 | 26 | M16 | 4.6 |
UCP213 | 65 | 120 | 65.1 | 25.4 | 265 | 203 | 76.2 | 151 | 27 | 70 | 25 | 31 | M20 | 5.9 |
UCP214 | 70 | 125 | 74.6 | 30.2 | 266 | 210 | 79.4 | 157 | 27 | 72 | 25 | 31 | M20 | 6.6 |
UCP215 | 75 | 130 | 77.8 | 33.3 | 275 | 217 | 82.6 | 163 | 25 | 74 | 25 | 31 | M20 | 7.4 |
UCP216 | 80 | 140 | 82.6 | 33.3 | 292 | 232 | 88.9 | 175 | 30 | 78 | 25 | 31 | M20 | 9 |
UCP217 | 85 | 150 | 85.7 | 34.1 | 310 | 247 | 95.2 | 187 | 32 | 83 | 25 | 31 | M20 | 11 |
UCP218 | 90 | 160 | 96 | 39.7 | 327 | 262 | 101.6 | 200 | 33 | 88 | 27 | 33 | M22 | 13 |
UCP220 | 100 | 180 | 108 | 42 | 380 | 308 | 115 | 225 | 40 | 95 | 30 | 38 | M24 | 16 |
UCP305 | 25 | 62 | 38 | 15 | 175 | 132 | 45 | 85 | 15 | 45 | 17 | 20 | M14 | 1.4 |
UCP306 | 30 | 72 | 43 | 17 | 180 | 140 | 50 | 95 | 18 | 50 | 17 | 20 | M14 | 1.8 |
UCP307 | 35 | 80 | 48 | 19 | 210 | 160 | 56 | 106 | 20 | 56 | 17 | 25 | M14 | 2.8 |
UCP308 | 40 | 90 | 52 | 19 | 220 | 170 | 60 | 116 | 22 | 60 | 17 | 27 | M14 | 3 |
UCP309 | 45 | 100 | 57 | 22 | 245 | 190 | 67 | 129 | 24 | 67 | 20 | 30 | M16 | 4.1 |
UCP310 | 50 | 110 | 61 | 22 | 275 | 212 | 75 | 143 | 27 | 75 | 20 | 35 | M16 | 5.8 |
UCP311 | 55 | 120 | 66 | 25 | 310 | 236 | 80 | 154 | 30 | 80 | 20 | 38 | M16 | 7.4 |
UCP312 | 60 | 130 | 71 | 26 | 330 | 250 | 85 | 165 | 32 | 85 | 25 | 38 | M20 | 9.4 |
UCP313 | 65 | 140 | 75 | 30 | 340 | 260 | 90 | 176 | 33 | 90 | 25 | 38 | M20 | 10 |
UCP314 | 70 | 150 | 78 | 33 | 360 | 280 | 95 | 187 | 35 | 90 | 27 | 40 | M22 | 12 |
UCP315 | 75 | 160 | 82 | 32 | 380 | 290 | 100 | 198 | 35 | 100 | 27 | 40 | M22 | 14 |
UCP316 | 80 | 170 | 86 | 34 | 400 | 300 | 106 | 210 | 40 | 110 | 27 | 40 | M22 | 18 |
UCP317 | 85 | 180 | 96 | 40 | 420 | 320 | 112 | 220 | 40 | 110 | 33 | 45 | M27 | 20 |
UCP318 | 90 | 190 | 96 | 40 | 430 | 330 | 118 | 235 | 45 | 110 | 33 | 45 | M27 | 24 |
UCP319 | 95 | 200 | 103 | 41 | 470 | 360 | 125 | 250 | 45 | 120 | 36 | 50 | M30 | 29 |
UCP320 | 100 | 215 | 108 | 42 | 490 | 380 | 140 | 275 | 50 | 120 | 36 | 50 | M30 | 35 |
UCP321 | 105 | 225 | 112 | 44 | 490 | 380 | 140 | 280 | 50 | 120 | 36 | 50 | M30 | 35 |
UCP322 | 110 | 240 | 117 | 46 | 520 | 400 | 150 | 300 | 55 | 140 | 40 | 55 | M33 | 45 |
UCP324 | 120 | 260 | 126 | 51 | 570 | 450 | 160 | 320 | 65 | 140 | 40 | 55 | M33 | 55 |
UCP326 | 130 | 280 | 135 | 54 | 600 | 480 | 180 | 355 | 75 | 140 | 40 | 55 | M33 | 72 |
UCP328 | 140 | 300 | 145 | 59 | 620 | 500 | 200 | 390 | 75 | 140 | 40 | 55 | M33 | 89 |
UCP-het lager is ook genoemd geworden verticale sferische lagers van de zetel hoogste draad, sommige soorten lagers met zetel sferische lagers in de meest klassieke en het meest meestal gebruikte vorm, geschikt voor al transmissieapparaat en de schacht en installatieoppervlakte parallel met mechanisch. Nationaal etiket: GB/T7810
1. De algemene afmetingen van ucp201-ucp203 in de lijst zijn hetzelfde;
2. UCP201 heeft een diameter van 12, heeft UCP202 een diameter van 15, en UCP203 heeft een diameter van 17.All-diameters boven UCP204 wordt vermenigvuldigd met de laatste twee cijfers met 5. Bijvoorbeeld, heeft UCP204 een diameter van 20mm en UCP205 heeft een diameter van 25mm.
3. Het eerste aantal nadat UCP reeks draagt, 2 is lichte reeks en 3 zijn zware reeks.
