Merknaam: | VIIPLUS |
Modelnummer: | Bimetaalkokerringen JF720 |
MOQ: | Verhandelbaar |
Prijs: | onderhandelbaar |
Betalingsvoorwaarden: | TT VOORAF, Western Union |
Toeleveringsvermogen: | gietende bimetaalring, China, fabrikanten, leveranciers, fabriek, in het groot, Metrische Zelfsmeren |
Om de parameters van een bimetalen bus te berekenen (ook bekend als een bimetalen lager), moet u rekening houden met de volgende belangrijke afmetingen en specificaties:
Inwendige diameter (ID): Dit is de diameter van de as die in de struik zal draaien.
Buitenste diameter (OD): Dit is de diameter van de behuizing waar de struik wordt geïnstalleerd.
Housingsboring: de diameter van het gat in de behuizing waar de struik zal worden geperst of gemonteerd.
Schachtdiameter: De diameter van de schacht die in de struik past.
Flanke dikte: als de struik een flens heeft, is dit de dikte van de flens.
Stapjes voor het berekenen van bimetaal bushparameters:
Bepalen van de asdiameter (ID):
Meet de diameter van de schacht die in de struik zal draaien.
Dit zal de binnendiameter (ID) van de struik zijn.
Bepalen van de behuizingsboring (OD):
Meten van de diameter van de behuizingsboor waar de struik zal worden geïnstalleerd.
Dit zal de buitenste diameter (OD) van de struik zijn.
Bereken de wanddikte:
De wanddikte van de struik kan als volgt worden berekend:
Wanddikte
=
Overdosis
- - - -
Identificatie
2
Wanddikte=
2
OD-ID
- Ik weet het niet.
Flanke dikte:
Als de struik een flens heeft, moet de dikte van de flens worden gemeten.
Materialspecificaties:
Bimetallische struiken zijn meestal gemaakt van twee lagen: een stalen ondergrond en een dragermateriaal (bijvoorbeeld brons of andere legeringen).
Toleranties:
Er moet rekening worden gehouden met de toleranties voor de ID, de OD en andere afmetingen op basis van de toepassingsvereisten (bijv. drukmat, schuifmat).
Eenheidsomrekening (imperiaal naar metriek of omgekeerd):
Indien nodig worden de afmetingen omgezet in imperial (inch) en metrische (millimeter) eenheden.
1
Inch
=
25.4
mm
1 inch = 25,4 mm
Voorbeeld Berekening:
Schachtdiameter (ID): 1,5 inch
Housing Bore (OD): 2 inch
Flensdikte: 0,25 inch
Wanddikte:
Wanddikte
=
2
- - - -
1.5
2
=
0.25
inches
Wanddikte=
2
2-1.5
- Ik weet het niet.
= 0,25 inch
Flensdikte: 0,25 inch (zoals gegeven)
Materiaal: met staal ondersteunde bronzen struik
Toleranties: ±0,001 inch voor ID en OD
Omzetting naar metrische:
Schachtdiameter (ID): 1,5 inch × 25,4 = 38,1 mm
Housing Bore (OD): 2 inch × 25,4 = 50,8 mm
Flensdikte: 0,25 inch × 25,4 = 6,35 mm
Samenvatting
Inwendige diameter (ID): 38,1 mm
Buitendeurs (OD): 50,8 mm
Wanddikte: 6,35 mm
Flanke dikte: 0,25 inch (6,35 mm)
Dit is een basisgids voor de berekening van de parameters van de bimetalen bush.
De Commissie heeft in het kader van de beoordeling van de dumpingmarge geconcludeerd dat de dumpingmarge van de bedrijfstak van de Unie in de VRC aanzienlijk hoger ligt dan de dumpingmarge van de bedrijfstak van de Unie.Krijg uw aangepaste offerte vandaag
Bimetalen lagers, loodvrije lagers, inkeringen, vet:op maat gemaakte schuiflagers Bimetalen mouwbosjes JF720 op bestelling van China
Uw betrouwbare bron van zelfglijbare lagers voor industriële benodigdheden en veiligheidsmiddelen om uw bedrijf te helpen draaien.hoog draagvermogen en uitstekende slijtvastheid.Innovatieve bimetalen
Lagers voor moeilijke werkomstandigheden.
Gebruik de rekenmachine alleen voor schattingen. De nauwkeurigheid is niet gewaarborgd. De werkelijke resultaten kunnen verschillen.
Het materiaal van de Imperial Metric: Lagers ID Max: ID Min: (in) Lagers OD Max: OD Min: (in) Behuizing B Flansdikte:
met een breedte van niet meer dan 50 mmCuPb24Sn4
met een breedte van niet meer dan 50 mm
Het is vooral belangrijk dat de
met een vermogen van niet meer dan 10 W
met een vermogen van niet meer dan 50 W
De capaciteit is 5500 psi, snelheid tot 1800
Hardheid: HB45-70, temperatuur: -40 tot +400
van wrijving: 0,06-0.16
️ loodvrij
—Verwerkbaar
—Ontwerpvrijheid
de indentatie- en vormbehoeften
¢ in staat om hoge specifieke belastingen en
hoge temperaturen
- Uitstekende vermoeidheidsvastheid onder dynamische en
schokbelasting
Geschikt voor het smeren met olie en vet
- geschikt voor hydrodynamische werking
¢ Uitstekende slijtvastheid
¢ Superieure prestaties bij oscillerende bewegingen
¢ De constructievergunningen voor dunne muren zijn compact

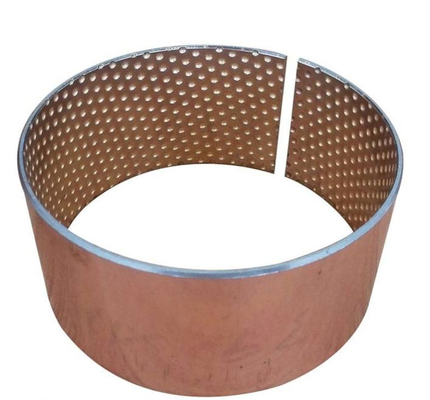

Lagersamenstelling
¢ Inlopen in het lageroppervlak zorgen voor
een reservoir voor vet en dus
verlengde intervallen voor het opnieuw smeren
Technische gegevens | |||||||
Gegevens | BIMETALLISCH BUSHEN METALLISCH LAGERS | ||||||
SAE-797 | SAE-799 | DIN17670 | BS PB1 | C0Sn6 ((2.1020) | SAE-783 | ||
CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | ||
Materiaal | Staal+ | Staal+ | Staal+ | Staal+ | Staal+ | Staal+ | |
CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | ||
Hardheid van de legeringslaag HB | 80 tot 120 | 45 tot 70 | 70 tot 100 | 70 tot 100 | 70 tot 100 | 30 tot 40 | |
Maximale dynamische belasting P N/mm2 | 150 | 130 | 130 | 130 | 130 | 100 | |
Max.Snelheid V m/s | Grijsproei | 3.5 | 2.5 | 2.5 | 2.5 | - | - |
Max.PV-grens N/mm2·m/s | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | - | |
Trikcoëfficiënt u | 0.05 tot 0.10 | 0.05 tot 0.15 | 0.05 tot 0.15 | 0.05 tot 0.15 | 0.05 tot 0.15 | - | |
Max.Snelheid V m/s | 8 | 10 | 5 | 5 | 5 | 15 | |
Max.PV-grens N/mm2·m/s | Olie smeerwerk | 10 | 10 | 10 | 10 | 10 | 8 |
Frictiecoëfficiënt u | 0.04 tot 0.12 | 0.04 tot 0.12 | 0.04 tot 0.12 | 0.04 tot 0.12 | 0.04 tot 0.12 | 0.05 tot 0.02 | |
Maximale werktemperatuur °C | Grijsproei | 150 | 150 | 150 | 150 | 150 | 150 |
Olie smeerwerk | 250 | 250 | 250 | 250 | 250 | 250 | |
Thermische geleidbaarheid W/mk | 60 | 60 | 60 | 60 | 60 | 47 | |
Coëfficiënt van lineaire uitbreiding | 18×10-6/K-1 | 19×10-6/K-1 | 18×10-6/K-1 | 18×10-6/K-1 | 19×10-6/K-1 | 18×10-6/K-1 | |
Vergelijk de as | Hardheid HRC | ≥ 53 | ≥ 45 | ≥ 53 | ≥ 53 | ≥ 53 | ≥ 270 |
Ruwheid Ra | 0.32 ~ 0.63 | 0.32 ~ 0.63 | 0.16 ~ 0.63 | 0.32 ~ 0.63 | 0.16 ~ 0.63 | 0.16 ~ 0.6 |
Industrieel
Automobiel Transmissie King pin bushes Truck brake kaliper bushes
Landbouwmachines
— Earth-movers
¢ Textielmachines
¢ Pneumatische apparatuur
Mechanische behandeling
en heftoestellen
️ Hydraulische cilinders
¢ Off-highway-apparatuur
Bimetalen lagers, loodvrije lagers, inkeringen, vet.
De China glijdend lager engineering team is in staat om uw vergaderingen te herzien en ervoor te zorgen dat zowel de lager
en omringende componenten zijn geoptimaliseerd voor prestaties en kosteneffectiviteit.
Gelijksoortige of gelijkwaardige specificaties
d = ID van het lagersysteem/drukspoeder
D = OD van de stootwasser
L = lengte van het lager/schuifbalk
W = slidepadbreedte
S = lagers/schuifbalken
Afmetingen in centimeter (millimeter)
