| Merknaam: | BRAND CHINA REPLACMENT 500 GUIDE BUSHINGS |
| Modelnummer: | Ringen van de brons ontmoetten de Grafietstop de tolerantie |
| MOQ: | 300 Stuk/Stukken (Min. Orde) |
| Prijs: | $0.10 - $3.00 / Pieces |
| Betalingsvoorwaarden: | TT VOORAF, L/C, Western Union |
| Toeleveringsvermogen: | CNC Bronslagers online • De Fabrikanten van douaneringen • Glijdende Lagersleveranciers |

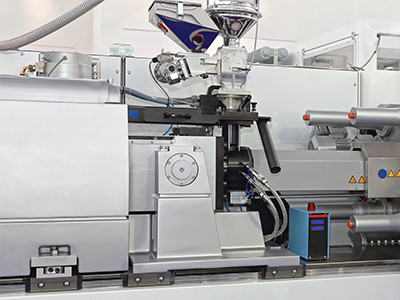

Een olievrije plaat die is ontworpen voor de bewegende plaat en de spuittafel van een spuitgietmachine is een cruciaal onderdeel dat zorgt voor een soepele en efficiënte werking.Dit soort dragerplaten maakt traditionele smeermethoden niet meer nodig, zoals olie of vet, waardoor de onderhoudsbehoeften en het risico op verontreiniging in het gietproces worden verminderd.
De olievrije plaat is meestal gemaakt van hoogwaardige, slijtvast materiaal dat de herhaalde spannings- en drukcycli van het spuitgietproces kan weerstaan.Het ontwerp omvat vaak gespecialiseerde oppervlaktebehandelingen of coatings om de duurzaamheid en wrijvingsreductie verder te vergroten.
Door gebruik te maken van een olievrije plaat kunnen fabrikanten verschillende voordelen behalen. Ten eerste vermindert het het risico op olie- of vetverontreiniging in de vormholte, wat kan leiden tot gebreken in het eindproduct.Ten derde kan de olievrije plaat in de loop van de tijd een consistente en betrouwbare prestatie leveren.het waarborgen van de nauwkeurigheid en herhaalbaarheid van het spuitgietproces.
Samengevat is een olievrije plaat voor de bewegende plaat en de spuittafel van een spuitgietmachine een waardevolle aanvulling die de efficiëntie, betrouwbaarheid,en kwaliteit van het gietproces.
| Samenstelling en eigenschappen | ||||||||||||||||
| dg | DIN | Materiaal - Nee, dat is niet waar. leveringsformulier1) |
Aanwijzing | ASTM-norm | Verhoudingsgewichten | Fysieke eigenschappen (min.) | ||||||||||
| Standaard | legering - Nee, dat is niet waar. |
DIN | ASTM | Dichtheid | 00,2% Deeltjes |
Tensile sterkte |
Deeltjes | Emodulus | Hardheid | Toepassing | ||||||
| Symbool | ρ | δy | δT | |||||||||||||
| Eenheid | % | % | g/cm3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 toegestaan max. porties Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Standaard materiaal voor de de meeste toepassingen internationaal gestandaardiseerde |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | nog niet gestandaardiseerd | Cu 84 - 87 Sn 11 - 13 Pb 1 - 2 toegestane Ni 0,8 - 1.5 max. porties Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Materiaal voor hoge belastingen en/of corrosie-spanning aanval internationaal slechts gedeeltelijk gestandaardiseerde |
|||
| 2.1061.03 | CuSn12Pb | nog niet gestandaardiseerd | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 Al 8.5 - 11.0 Ni 4,0 - 6.5 Fe 3,5 - 5.5 toegestaan max. porties Mn 3.3 |
Cu min. 78 Al 10 tot 11.5 Ni 3 - 5.5 Fe 3 - 5 Maximaal drie.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Materiaal voor extreme belastingen en/of hoog corrosief milieu internationaal gestandaardiseerde |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1,5 - 4 Mn 2,5 - 5 Zn rust toegestaan max. porties Maximaal drie. |
Cu 60 - 66 Al 5 - 7.5 Fe 2 - 4 Mn 2,5 - 5 Zn 22 - 28 Ni max. 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Materiaal voor maximale belastingen zonder Corrosieve aanval. internationaal gedeeltelijk gestandaardiseerd tot een grote uitbreiding |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | nog niet gestandaardiseerd | Cu 84 - 88 Sn 11 - 13 Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 Ni 0,8-1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Materiaal met goede slijtvastheid corrosie en zeewater resistent internationaal gedeeltelijk gestandaardiseerde |
|||
| 2.1052.03 | CuSn12 | nog niet gestandaardiseerd | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | nog niet gestandaardiseerd | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1 ) leveringsformulier: .01 = zandgieten. .02 = zwaartekrachtgegooid. .03 = centrifuge gieten. .04 = continu gieten | ||||||||||||||||
met een breedte van niet meer dan 50 mmmet ingebouwde smeermiddelproppen, DIN 1850/ISO 4379, onderhoudsvrij |
|||
Technische details |
|||
| Specifieke belastingcapaciteit statisch | 150 [N/mm2] | Temperatuurspanning | - 100 °C tot + 300 °C |
| Dynamische specifieke belastingcapaciteit | 100 [N/mm2] | ||
| Glijfrequentie | ≤ 0,3 tot 1,0 [m/s] | Max. PV-waarde | 1.5 [N/mm2 x m/s] |
| Frictiewaarde | 00,03 [μ] tot 0,2 [μ] gesmeerd/droog | Hardheid | 190-220 HB |
Materialen |
|||
| Ondersteunend materiaal | CuZn25Al5 | Andere veelgebruikte legeringen van brons | CuAl10Ni, CuSn12Pb, CuSn7ZnPb |
| Schuiflaag | Vaste smeermiddeloppervlak: App. 25-30% | ||
DETAILS VAN TOLERANTE |
|||
| Huisvesting Ø | H7 | Tolerantie van de as | f7 of h6 |
| Inner-Ø na montage | Pls raadpleeg onze verkoop ingenieurs, standaard geleverde tolerantie: r6 of E7 | ||
AXTEMATERIAL |
|||
| De hardheid van de as moet minstens 70-100 HB harder zijn dan die van de bronzen legering. | |||
| Ruwheid van het oppervlak ≤ Ra 0.8 | |||
Vastgoed |
|||
| Het voldoet aan de hoogste operationele eisen en is geschikt voor schokbelastingen. | |||
GEBRUIKSGEBIED |
|||
| Kraan, mijnbouwmachines, bouwmachines, offshore en maritieme toepassingen, staalfabrieken, waterkracht en watermechanische installaties | |||
Onderhoud |
|||
| Het is een onderhoudsvrij lagersmateriaal, maar een eerste smeer is verplicht voor het in-loop-proces. | |||
Montageadvies |
|||
| Huizen | Voor een gemakkelijke uitlijning van de bussen | ||
| Schacht | Schakel 5 mm x 15°, voor gemakkelijke plaatsing van de as | ||
| Voor kleinere diameters moet de OD vóór het inpersen worden gesmeerd. | |||
| Voor grotere diameters dient droog ijs voor bevriezing te worden gebruikt. | |||

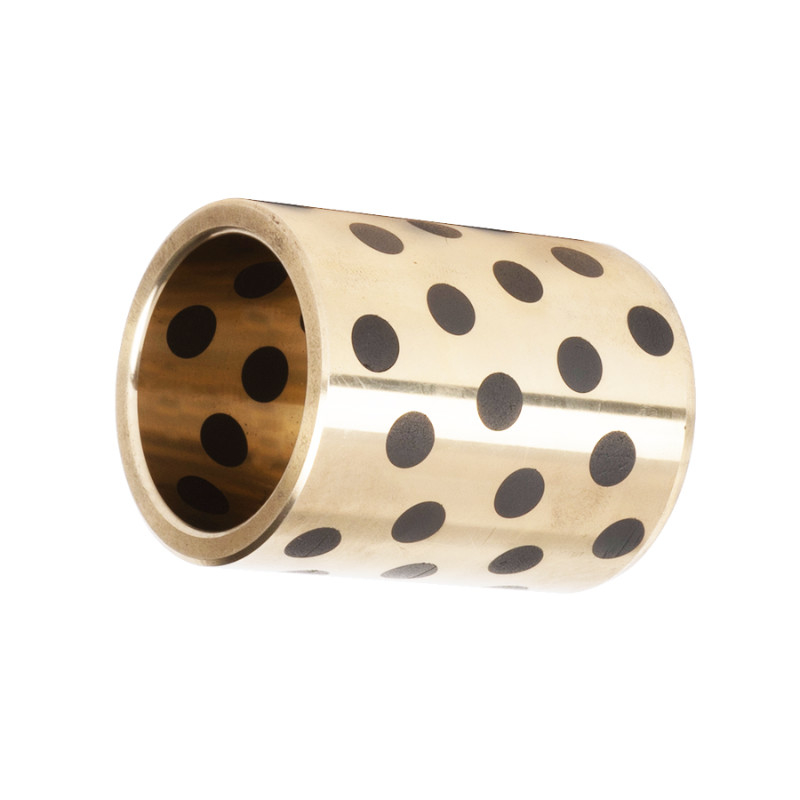

Het is met een speciale formulering vanHoge sterkteBronzen C86300/C86200 Ofkoperen legeringMetGoede castingEn Dynamic,CorrosiebestendigheidHet oppervlak is ingebed met zelfsmeermiddelen grafiet, gerangschikt in een bepaalde hoek en dichtheid.Buildozers, graafmachine, automatische stemplaar, plastic mal, preform mal enz.
Bush - Bush Exporteur, fabrikant, dienstverlener
1, geen olie smeer of minder olie smeer, kan niet worden gebruikt voor het tanken of moeilijk te tanken de plaats, kan worden gebruikt in deonderhoudofminder onderhoud.
2,slijtvastheid, wrijvingscoëfficiënt, lange levensduur.
3, is er de juiste hoeveelheidelastisch-plastiek, kan de spanningsverdeling in een breed contactoppervlak verbeteren, het draagvermogen van het lager verbeteren.
4, is de statische en dynamische wrijvingscoëfficiënt vergelijkbaar met het kruipen bijlaag toerentalIn de eerste plaats is het van belang dat de werkzaamheden van de werkgever worden geëlimineerd om de nauwkeurigheid van het mechanisch werk te waarborgen.
5, kanMechanische trillingen verminderen, lawaai verminderen, verontreiniging voorkomen, arbeidsomstandigheden verbeteren.
6, kan in de loop van de werking een overdrachtsfilm vormen, een rol spelen bij het beschermen van de slijpas, geen beet as verschijnsel.
7, voor de slijpwals hardheid eisen zijn laag, niet gedoofd en getemperde as kan worden gebruikt, waardoorde verwerking van de relevante onderdelen moeilijk te verminderen.
Deze olieloze geleidingsbuis kan worden gebruikt in alle soorten bruggen, persmachines, vorminspuitmachines en andere industriële machines.

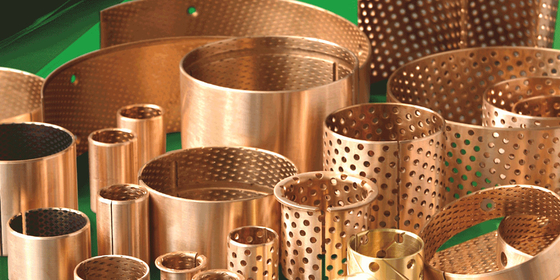

VSB-10 Zelfslijpende meerlagige composietbussen
1./VijzerHet is het contactoppervlak voor de roterende as. De kleine delen van de laag en het gesinterde bronsmateriaal combineren om een vaste smeermiddelfilm te creëren.die de schacht bedekt.
2- gesinterd bronspoeder met een dikte van 0,20*0,35 mm. Een speciale samenstelling van koperpoeder wordt thermisch op de stalen steun gesmolten.Deze contactlaag fungeert als een anker voor de laag en leidt de thermische opbouw weg van de dragende oppervlakken.
3.Ondersteuning van koolstofarme staalDe stalen achterkant, die de basis vormt van de busjes, biedt uitzonderlijke stabiliteit, draagbaarheid en warmteafvoer.
Koolstofstaal + koperpoeder + (+ Pb + vulmiddel)
· Metal-polymer samengesteld zelfglijdend buizenmateriaal
· Stalen rug + poreuze brons sinter +
· + lood
|
|
Schuiflaag |
|
Operatieve prestaties |
|
|
Droog |
Heel goed. |
|
Olie gesmeerd |
- Goed. |
|
Grijp gesmeerd |
Eerlijk |
|
Water gesmeerd |
Eerlijk |
|
Procesvloeistof gesmeerd |
Fai |
|
Max. lading |
Static |
250 N/mm2 |
|
Dynamisch |
140N/mm2 |
|
|
Max. snelheid |
Droog |
2 m/s |
|
Glijmiddel |
> 2 m/s |
|
|
Max. PV (droog) |
Kortdurend |
3.6N/mm2*·m/s |
|
Continu |
1.8N/mm2*·m/s |
|
|
Tijdelijk. |
-195°C tot +280°C |
|
|
Wrijvingscoëfficiënt |
0.03 ~ 0.20 |
|
|
Thermische geleidbaarheid |
42 W (m·k) - 1 |
|
|
Coëfficiënt van thermische uitbreiding |
11*10-6k-1 |
|

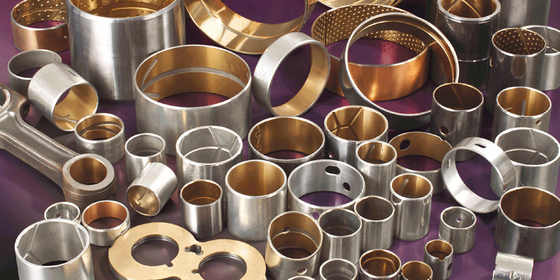

Buizen van de soort gebruikt voor de vervaardiging van motorvoertuigen
· cilindrische struiken
· Flangenbosjes
· Stootdoekjes
· Flangenwasmachines
· Schuifplaten

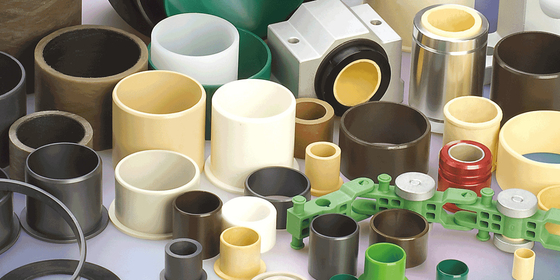

Buizen, gesmeerde lagers, samengestelde lagers, metalen lagers, compressorlagers, metaal-polymer, filamentwonden, gewone lagers, flenslagers, polymerlagers, flenslagers, pomplagers,Flankeerde struiken"Sleepplaten, industriële lagers"
Veel gebruikt in de hydraulische en pneumatische industrie, smeden machine-gereedschap industrie, kunststof machine-industrie, hef- en handelapparatuur, havenmachines, kantoor, fitness machines,textielmachines, voedselverpakkingsmachines, vulmachines, chemische machines, druk- en verpakkingsmachines, papiermachines, auto's, spoorwegen stoomlocomotieven, scheepsbouw, pers,metallurgische machines, bouwmachines, enz.
