| Merknaam: | VIIPLUS |
| Modelnummer: | CILINDRISCHE STRUIKEN |
| MOQ: | onderhandeling, de fabrieksprijs van China |
| Prijs: | Cheap Price Made in china |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | Standaard grootte |
Bronzen bussen met hoge belastbaarheid, vervaardigd uit CuSn8-materiaal, zijn ontworpen om extreme belastingen en veeleisende omstandigheden te weerstaan. Het CuSn8-brons, een zeer slijtvast legering, zorgt voor uitzonderlijke duurzaamheid en langdurige prestaties.
De smeerinkepingen, strategisch geplaatst in de bussen, bieden een middel voor effectieve smering, waardoor wrijving en warmteontwikkeling worden verminderd. Dit ontwerpkenmerk verbetert niet alleen de operationele efficiëntie van de bussen, maar verlengt ook hun levensduur.
Deze bronzen bussen zijn geschikt voor een breed scala aan industriële toepassingen, waaronder machines, apparatuur en zware werkzaamheden waar hoge belastingen en precisie van cruciaal belang zijn. Hun robuuste constructie en smeermogelijkheden maken ze tot een betrouwbare keuze voor het garanderen van een soepele en efficiënte werking onder uitdagende omstandigheden.
Kortom, bronzen bussen met hoge belastbaarheid gemaakt van CuSn8 met smeerinkepingen bieden een robuuste en duurzame oplossing voor industriële toepassingen die uitzonderlijke prestaties en duurzaamheid vereisen.
Product introductie

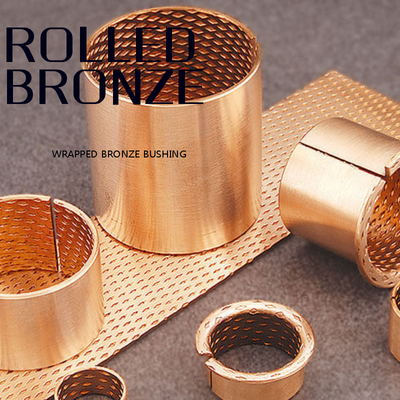

Het bronzen lager is gemaakt van een koperlegeringstrip met een speciale formule. Het oppervlak kan worden gewalst met een diamant- of halfrond oliehol en oliegroef volgens de eisen van de gebruiker. Het heeft de voordelen van hoge dichtheid, grote draagkracht, goede slijtvastheid, lange levensduur, enz., om de traditionele gegoten koperen bus te vervangen, kan het mechanische volume verminderen en de kosten verlagen. Is wijdverspreid gebruikt in hefmachines, bouwmachines, auto-tractorchassis, de machine-industrie en mijnbouwmachines, maar kan ook worden gemaakt in lagerbus, flensbus, drukring en kogelkom en andere vormen.
Lager vormen beschikbaar in standaard afmetingen
Cilindrische bussen
Lager vormen op bestelling gemaakt: cilindrische bussen met niet-standaard afmetingen, flensbussen, glijplaten, aangepaste lagerontwerpen
Mechanische handling- en hefapparatuur, hydraulische cilinders, pneumatische apparatuur, medische apparatuur, textielmachines, landbouwmachines, enz.

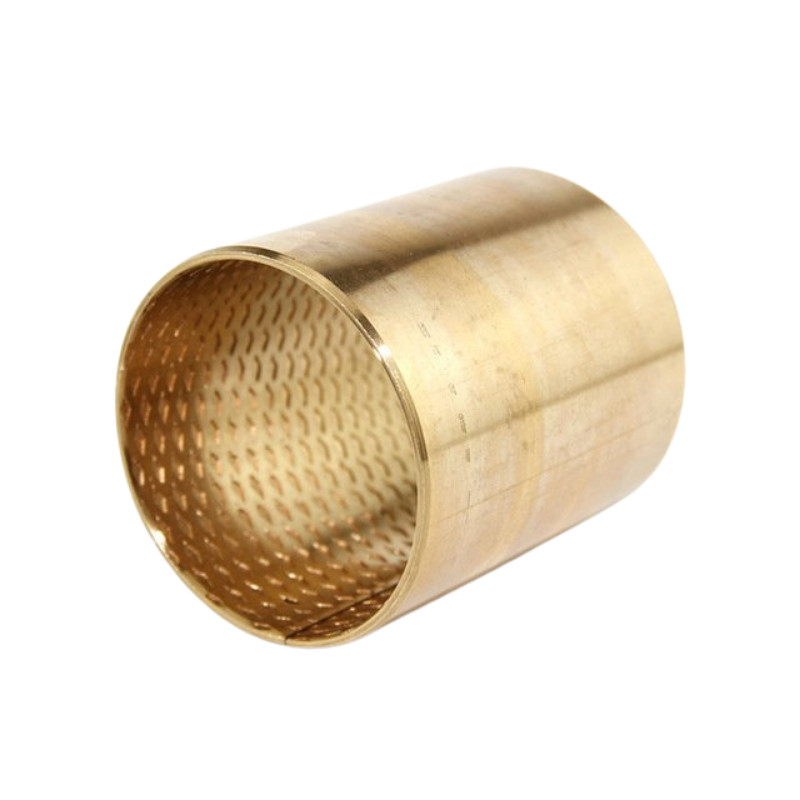

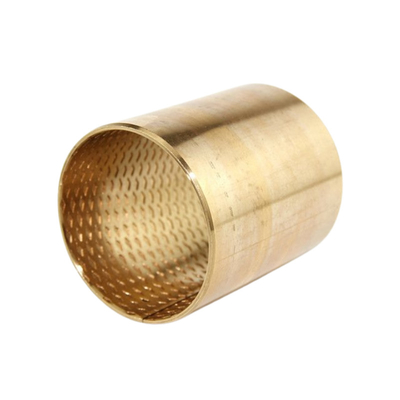

Bronzen lagers en bronzen bussen gemaakt van CuSn8 met smeerinkepingen
Bus ID 90mm, OD 95mm, L= 80мм, OD van de flens - 110мм, type F, DIN 1494 (CuSn8P)
CuSn8 met
samenstelling
Sn 8 %
P < 0.05 %
Cu Rest
|
Operationele prestaties |
|
|
Droog |
Slecht |
|
Oliegesmeerd |
Goed |
|
Vetgesmeerd |
Goed |
|
Watergesmeerd |
Slecht |
|
Procesvloeistofgesmeerd |
Slecht |
|
Standaard Dia |
Buitendiameter |
Behuizingsboring |
Binnendiameter |
|
|---|---|---|---|---|
| 10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18~30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50~80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180~250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250~315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
| Technische gegevens | |
|---|---|
| Materiaal: | Cu – 91.3% Sn – 8.5% P – 0.2% |
| Standaard: | Cu Sn8. DIN 17662. CW453K |
| Glijlaag (dikte): | Homogeen |
| Treksterkte Rm: | 450N/mm² |
| Vloeigrens Rp 0.2: | 250N/mm² |
| Rek in % A10: | 0.4 |
| Hardheid: | 90-120 HB |
| Wrijvingscoëfficiënt: | 0.08-0.25µ |
| Thermische geleidbaarheid: | 60W/m·K |
| Temperatuurbereik: | -100°C/200°C |
| Max. belasting statisch: | 120 N/mm² |
| Max. belasting, dynamisch: | 40 N/mm² |
| Max. glijsnelheid (m.smering): | 2.5 m/s |
| Pv-waarde, Mpa x m/s, kont / int: | 2.8 |
| Tegenmateriaal | |
| Aanbevolen ashardheid: | >210HB |
| Aanbevolen asoppervlakte ruwheid (Ra) | 1.6 |
| Aanbevolen tolerantie: | e7-f7 |
| Huis: | H7 |
| I.D. | O.D. | f 1 | f 2 | L 0 -0.40 |
||||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | ||||||||
| 10 | 12 | 1010 | 1015 | 1020 | ||||||||||||||
| 12 | 14 | 1210 | 1215 | 1220 | ||||||||||||||
| 14 | + 0.043 0 |
16 | + 0.065 + 0.030 |
0.5 | 0.3 | 1410 | 1415 | 1420 | 1425 | |||||||||
| 15 | 17 | 1510 | 1515 | 1520 | 1525 | |||||||||||||
| 16 | 18 | 1610 | 1615 | 1620 | 1625 | |||||||||||||
| 18 | 20 | 1810 | 1815 | 1820 | 1825 | |||||||||||||
| 20 | 23 | 2010 | 2015 | 2020 | 2025 | |||||||||||||
| 22 | 25 | + 0.075 | 0.8 | 2210 | 2215 | 2220 | 2225 | |||||||||||
| 24 | + 0.052 | 27 | + 0.035 | 2415 | 2420 | 2425 | 2430 | |||||||||||
| 25 | 0 | 28 | 2515 | 2520 | 2525 | 2530 | ||||||||||||
| 28 | 32 | 2815 | 2820 | 2825 | 2830 | |||||||||||||
| 30 | 34 | 3015 | 3020 | 3025 | 3030 | 3035 | 3040 | |||||||||||
| 32 | 36 | + 0.085 | 1.0 | 0.6 | 3215 | 3220 | 3225 | 3230 | 3235 | 3240 | ||||||||
| 35 | 39 | + 0.045 | 3515 | 3520 | 3525 | 3530 | 3535 | 3540 | ||||||||||
| 40 | + 0.062 0 |
44 | 4020 | 4025 | 4030 | 4035 | 4040 | 4050 | ||||||||||
| 45 | 50 | 4520 | 4525 | 4530 | 4535 | 4540 | 4550 | |||||||||||
| 50 | 55 | 5020 | 5025 | 5030 | 5035 | 5040 | 5050 | 5060 | ||||||||||
| 55 | 60 | 5520 | 5525 | 5530 | 5535 | 5540 | 5550 | 5560 | ||||||||||
| 60 | 65 | + 0.100 | 1.2 | 0.8 | 6025 | 6030 | 6035 | 6040 | 6050 | 6060 | 6070 | |||||||
| 65 | + 0.074 | 70 | + 0.055 | 6530 | 6535 | 6540 | 6550 | 6560 | 6570 | |||||||||
| 70 | 0 | 75 | 7030 | 7035 | 7040 | 7050 | 7060 | 7070 | 7080 | |||||||||
| 75 | 80 | 7530 | 7535 | 7540 | 7550 | 7560 | 7570 | 7580 | ||||||||||
| 80 | 85 | + 0.120 + 0.070 |
1.4 | 8030 | 8035 | 8040 | 8050 | 8060 | 8070 | 8080 | ||||||||
