| Merknaam: | viiplus Self-lubricating composite bearing |
| Modelnummer: | Hoge prestaties pom olievrije zelfsmerende lagers |
| MOQ: | Onderhandel |
| Prijs: | negotiate |
| Betalingsvoorwaarden: | L/C, T/T, Western Union |
| Toeleveringsvermogen: | L/C, T/T, Western Union |

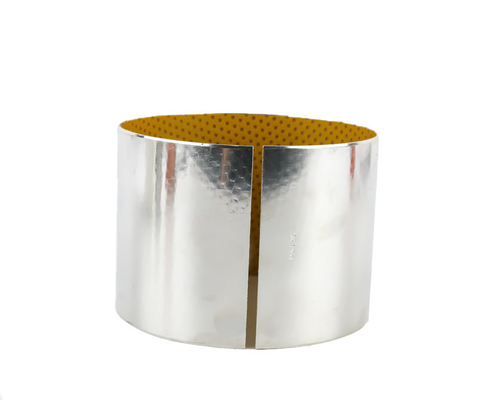

De PAP P20-serie polymeer glijlagers met bronspoeder zijn hoogwaardige componenten die zijn ontworpen voor industriële toepassingen die duurzaamheid, lage wrijving en zelfsmering vereisen. Deze lagers zijn gemaakt van een polymeermateriaal versterkt met bronspoeder, wat hun sterkte, slijtvastheid en draagvermogen verbetert. Hieronder vindt u een gedetailleerd overzicht van hun kenmerken, toepassingen en specificaties:
Belangrijkste kenmerken
Materiaalsamenstelling:
De lagers zijn gemaakt van staal + bronspoeder + POM (Polyoxymethyleen). De bronspoederversterking verbetert de sterkte en slijtvastheid, terwijl de POM-laag zelfsmerende eigenschappen biedt179.
Zelfsmerend:
Het POM-materiaal zorgt ervoor dat de lagers werken zonder de noodzaak van externe smering, waardoor de onderhoudsvereisten en uitvaltijd worden verminderd19.
Duurzaamheid en slijtvastheid:
Het bronspoeder verbetert het vermogen van het materiaal om hoge belastingen en snelheden te weerstaan, waardoor het geschikt is voor veeleisende industriële omgevingen17.
Aanpasbare maten:
De lagers zijn verkrijgbaar in een breed scala aan standaard- en aangepaste maten, waardoor compatibiliteit met verschillende machines en apparatuur wordt gegarandeerd179.
Lage wrijving en soepele werking:
Het glijlagerontwerp zorgt voor een lage wrijving en een efficiënte krachtoverbrenging, wat bijdraagt aan een soepele werking16.
Toepassingen
De lagers uit de PAP P20-serie zijn veelzijdig en worden veel gebruikt in industrieën zoals:
Automotive: Voor chassiscomponenten en ophangsystemen913.
Landbouwmachines: in maaidorsers, plantmachines en balenpersen914.
Industriële machines: voor staal- en metallurgische apparatuur, mijnbouwmachines en hydraulische systemen913.
Constructie en zwaar materieel: Geschikt voor toepassingen met hoge belasting en lage snelheid914.
Technische specificaties
Werktemperatuur: -40°C tot +120°C914.
Laadvermogen:
Statisch: tot 250 N/mm²
Dynamisch: Tot 140 N/mm²914.
Hardheid: >270 HB9.
Smering: POM zelfsmerend, olie of vet17.
Oppervlaktebehandeling: verkoperen of vertinnen voor verbeterde corrosieweerstand17.
Voordelen
Onderhoudsvrij: het zelfsmerende ontwerp elimineert de noodzaak van regelmatige smering19.
Kosteneffectief: verlaagt de operationele kosten en downtime914.
Hoge prestaties: geschikt voor toepassingen met hoge belasting, hoge snelheid en lage snelheid19.
Milieuconformiteit: Loodvrij en voldoet aan internationale normen zoals DIN 1494 en ISO 35471314.
Productvarianten
De PAP P20-serie omvat verschillende maten, zoals:
PAP0608-P20: 6 mm binnendiameter, 8 mm buitendiameter, 8 mm breedte19.
PAP2025-P20: 20 mm binnendiameter, 23 mm buitendiameter, 25 mm breedte110.
PAP3030-P20: 30 mm binnendiameter, 34 mm buitendiameter, 30 mm breedte11.
Fabrikant en leverancier
Merk: viiplus Zelfsmerend composietlager17.
Certificeringen: RHOS, DIN 1494, ISO 3547114.
verpakkingen: Omdoos, houten pallet of houten kist17.
Levertijd: 5-25 werkdagen17.
Voor meer informatie of het aanvragen van een offerte kunt u contact met ons opnemen.
Deze serie is een betrouwbare keuze voor industrieën die op zoek zijn naar duurzame, onderhoudsarme en hoogwaardige lageroplossingen.
De PAP P20-serie polymeer glijlagers met bronspoeder zijn hoogwaardige componenten die zijn ontworpen om een soepele en betrouwbare rotatie te bieden in verschillende industriële toepassingen.
Deze lagers zijn gemaakt van een polymeermateriaal versterkt met bronspoeder en bieden uitzonderlijke duurzaamheid en slijtvastheid. De bronspoederversterking verbetert de sterkte en het draagvermogen van het materiaal, waardoor het geschikt is voor gebruik bij toepassingen met hoge belasting en hoge snelheden.
Het glijlagerontwerp zorgt voor rotatie met lage wrijving en een efficiënte krachtoverbrenging. Het polymeermateriaal vertoont ook goede zelfsmerende eigenschappen, waardoor de behoefte aan externe smering en onderhoud wordt verminderd.
De PAP P20-serie polymeerglijlagers met bronspoeder worden gebruikt in machines, pompen, motoren of andere industriële apparatuur en bieden een robuuste en betrouwbare oplossing voor soepele rotatie en belasting. Hun precisietechniek, hoogwaardige materialen en slijtvaste eigenschappen maken ze tot een vertrouwde keuze voor industriële toepassingen die het beste op het gebied van prestaties en duurzaamheid vereisen.
| PAP0608-P20 6 8 8 * PAP2010-P20 20 23 10 4 |
| PAP0610-P20 6 8 10 * PAP2012-P20 20 23 12 4 |
| PAP0710-P20 7 9 10 * PAP2015-P20 20 23 15 4 |
| PAP0808-P20 8 10 8 4 PAP2017-P20 20 23 17 4 |
| PAP0810-P20 8 10 10 4 PAP2020-P20 20 23 20 4 |
| PAP0812-P20 8 10 12 4 PAP2025-P20 20 23 25 4 |
| PAP1008-P20 10 12 8 4 PAP2030-P20 20 23 30 4 |
| PAP1010-P20 10 12 10 4 PAP2215-P20 22 25 15 6 |
| PAP1012-P20 10 12 12 4 PAP2220-P20 22 25 20 6 |
| PAP1015-P20 10 12 15 4 PAP2222-P20 22 25 22 6 |
| PAP1020-P20 10 12 20 4 PAP2225-P20 22 25 25 6 |
| PAP1210-P20 12 14 10 4 PAP2230-P20 22 25 30 6 |
| PAP1212-P20 12 14 12 4 PAP2415-P20 24 27 15 6 |
| PAP1215-P20 12 14 15 4 PAP2420-P20 24 27 20 6 |
| PAP1220-P20 12 14 20 4 PAP2425-P20 24 27 25 6 |
| PAP1225-P20 12 14 25 4 PAP2430-P20 24 27 30 6 |
| PAP1310-P20 13 15 10 4 PAP2510-P20 25 28 10 6 |
| PAP1414-P20 14 16 14 4 PAP2515-P20 25 28 15 6 |
| PAP1415-P20 14 16 15 4 PAP2520-P20 25 28 20 6 |
| PAP1420-P20 14 16 20 4 PAP2530-P20 25 28 30 6 |
| PAP1422-P20 14 16 22 4 PAP2540-P20 25 28 40 6 |
| PAP1425-P20 14 16 25 4 PAP2550-P20 25 28 50 6 |
| PAP1432-P20 14 16 32 4 PAP2820-P20 28 32 20 6 |
| PAP1510-P20 15 17 10 4 PAP2825-P20 28 32 25 6 |
| PAP1512-P20 15 17 12 4 PAP2828-P20 28 32 28 6 |
| PAP1515-P20 15 17 15 4 PAP2830-P20 28 32 30 6 |
| PAP1520-P20 15 17 20 4 PAP3015-P20 30 34 15 6 |
| PAP1525-P20 15 17 25 4 PAP3020-P20 30 34 20 6 |
| PAP1610-P20 16 18 10 4 PAP3025-P20 30 34 25 6 |
| PAP1612-P20 16 18 12 4 PAP3030-P20 30 34 30 6 |
| PAP1615-P20 16 18 15 4 PAP3040-P20 30 34 40 6 |
| PAP1616-P20 16 18 16 4 PAP3220-P20 32 36 20 6 |
| PAP1620-P20 16 18 20 4 PAP3225-P20 32 36 25 6 |
| PAP1625-P20 16 18 25 4 PAP3230-P20 32 36 30 6 |
| PAP1815-P20 18 20 15 4 PAP3235-P20 32 36 35 6 |
| PAP1818-P20 18 20 18 4 PAP3240-P20 32 36 40 6 |
| PAP1820-P20 18 20 20 4 PAP3515-P20 35 39 15 6 |
| PAP1825-P20 18 20 25 4 PAP3520-P20 35 39 20 6 |
| PAP3525-P20 35 39 25 6 PAP6070-P20 60 65 70 8 |
| PAP3530-P20 35 39 30 6 PAP6530-P20 65 70 30 8 |
| PAP3535-P20 35 39 35 6 PAP6540-P20 65 70 40 8 |
| PAP3540-P20 35 39 40 6 PAP6550-P20 65 70 50 8 |
| PAP3550-P20 35 39 50 6 PAP6560-P20 65 70 60 8 |
| PAP3635-P20 36 40 35 6 PAP6565-P20 65 70 65 8 |
| PAP3720-P20 37 41 20 6 PAP6570-P20 65 70 70 8 |
| PAP3730-P20 37 41 30 6 PAP7030-P20 70 75 30 8 |
| PAP4020-P20 40 44 20 8 PAP7040-P20 70 75 40 8 |
| PAP4025-P20 40 44 25 8 PAP7050-P20 70 75 50 8 |
| PAP4030-P20 40 44 30 8 PAP7060-P20 70 75 60 8 |
| PAP4040-P20 40 44 40 8 PAP7065-P20 70 75 65 8 |
| PAP4050-P20 40 44 50 8 PAP7070-P20 70 75 70 8 |
| PAP4520-P20 45 50 20 8 PAP7080-P20 70 75 80 8 |
| PAP4525-P20 45 50 25 8 PAP7540-P20 75 80 40 9,5 |
| PAP4530-P20 45 50 30 8 PAP7560-P20 75 80 60 9,5 |
| PAP4535-P20 45 50 35 8 PAP7575-P20 75 80 75 9,5 |
| PAP4540-P20 45 50 40 8 PAP7580-P20 75 80 80 9,5 |
| PAP4545-P20 45 50 45 8 PAP8040-P20 80 85 40 9,5 |
| PAP4550-P20 45 50 50 8 PAP8050-P20 80 85 50 9,5 |
| PAP5020-P20 50 55 20 8 PAP8055-P20 80 85 55 9,5 |
| PAP5025-P20 50 55 25 8 PAP8060-P20 80 85 60 9,5 |
| PAP5030-P20 50 55 30 8 PAP8080-P20 80 85 80 9,5 |
| PAP5040-P20 50 55 40 8 PAP80100-P20 80 85 100 9,5 |
| PAP5050-P20 50 55 50 8 PAP8530-P20 85 90 30 9,5 |
| PAP5055-P20 50 55 55 8 PAP8540-P20 85 90 40 9,5 |
| PAP5060-P20 50 55 60 8 PAP8550-P20 85 90 50 9,5 |
| PAP5520-P20 55 60 20 8 PAP8560-P20 85 90 60 9,5 |
| PAP5525-P20 55 60 25 8 PAP8580-P20 85 90 80 9,5 |
| PAP5530-P20 55 60 30 8 PAP8585-P20 85 90 85 9,5 |
| PAP5540-P20 55 60 40 8 PAP85100-P20 85 90 100 9,5 |
| PAP5550-P20 55 60 50 8 PAP9040-P20 90 95 40 9,5 |
| PAP5555-P20 55 60 55 8 PAP9060-P20 90 95 60 9,5 |
| PAP5560-P20 55 60 60 8 PAP9080-P20 90 95 80 9,5 |
| PAP6030-P20 60 65 30 8 PAP9090-P20 90 95 90 9,5 |
| PAP6040-P20 60 65 40 8 PAP90100-P20 90 95 100 9,5 |
| PAP6050-P20 60 65 50 8 PAP9530-P20 95 100 30 9,5 |
| PAP6060-P20 60 65 60 8 PAP9560-P20 95 100 60 9,5 |
| PAP95100-P20 95 100 100 9,5 PAP13050-P20 130 135 50 9,5 |
| PAP10030-P20 100 105 30 9,5 PAP13060-P20 130 135 60 9,5 |
| PAP10040-P20 100 105 40 9,5 PAP13080-P20 130 135 80 9,5 |
| PAP10050-P20 100 105 50 9,5 PAP130100-P20 130 135 100 9,5 |
| PAP10060-P20 100 105 60 9,5 PAP130130-P20 130 135 130 9,5 |
| PAP10080-P20 100 105 80 9,5 PAP13530-P20 135 140 30 9,5 |
| PAP10090-P20 100 105 90 9,5 PAP13560-P20 135 140 60 9,5 |
| PAP10095-P20 100 105 95 9,5 PAP13580-P20 135 140 80 9,5 |
| PAP100100-P20 100 105 100 9,5 PAP14050-P20 140 145 50 9,5 |
| PAP100115-P20 100 105 115 9,5 PAP14060-P20 140 145 60 9,5 |
| PAP10550-P20 105 110 50 9,5 PAP14080-P20 140 145 80 9,5 |
| PAP10560-P20 105 110 60 9,5 PAP140100-P20 140 145 100 9,5 |
| PAP10580-P20 105 110 80 9,5 PAP140140-P20 140 145 140 9,5 |
| PAP10595-P20 105 110 95 9,5 PAP15050-P20 150 155 50 9,5 |
| PAP105105-P20 105 110 105 9,5 PAP15060-P20 150 155 60 9,5 |
| PAP105110-P20 105 110 110 9,5 PAP15080-P20 150 155 80 9,5 |
| PAP105115-P20 105 110 115 9,5 PAP150100-P20 150 155 100 9,5 |
| PAP11030-P20 110 115 30 9,5 PAP150150-P20 150 155 150 9,5 |
| PAP11050-P20 110 115 50 9,5 PAP16050-P20 160 165 50 11 |
| PAP11060-P20 110 115 60 9,5 PAP16060-P20 160 165 60 11 |
| PAP11080-P20 110 115 80 9,5 PAP16080-P20 160 165 80 11 |
| PAP11095-P20 110 115 95 9,5 PAP160100-P20 160 165 100 11 |
| PAP110110-P20 110 115 110 9,5 PAP160160-P20 160 165 160 11 |
| PAP110115-P20 110 115 115 9,5 PAP17050-P20 170 175 50 11 |
| PAP11550-P20 115 120 50 9,5 PAP17060-P20 170 175 60 11 |
| PAP11570-P20 115 120 70 9,5 PAP17080-P20 170 175 80 11 |
| PAP12040-P20 120 125 40 9,5 PAP170100-P20 170 175 100 11 |
| PAP12060-P20 120 125 60 9,5 PAP170170-P20 170 175 170 11 |
| PAP12080-P20 120 125 80 9,5 PAP18050-P20 180 185 50 11 |
| PAP120100-P20 120 125 100 9,5 PAP18060-P20 180 185 60 11 |
| PAP120110-P20 120 125 110 9,5 PAP18080-P20 180 185 80 11 |
| PAP120120-P20 120 125 120 9,5 PAP180100-P20 180 185 100 11 |
| PAP12550-P20 125 130 50 9,5 PAP180180-P20 180 185 180 11 |
| PAP12560-P20 125 130 60 9,5 PAP19050-P20 190 195 50 11 |
| PAP12580-P20 125 130 80 9,5 PAP19060-P20 190 195 60 11 |
| PAP125100-P20 125 130 100 9,5 PAP19080-P20 190 195 80 11 |
| PAP125110-P20 125 130 110 9,5 PAP190100-P20 190 195 100 11 |
| PAP125125-P20 125 130 125 9,5 PAP190120-P20 190 195 120 11 |
| PAP190190-P20 190 195 190 11 PAP250100-P20 250 255 100 12 |
| PAP20050-P20 200 205 50 11 PAP250120-P20 250 255 120 12 |
| PAP20060-P20 200 205 60 11 PAP250250-P20 250 255 250 12 |
| PAP20080-P20 200 205 80 11 PAP26050-P20 260 265 50 12 |
| PAP200100-P20 200 205 100 11 PAP26060-P20 260 265 60 12 |
| PAP200120-P20 200 205 120 11 PAP26080-P20 260 265 80 12 |
| PAP200200-P20 200 205 200 11 PAP260100-P20 260 265 100 12 |
| PAP22050-P20 220 225 50 12 PAP260120-P20 260 265 120 12 |
| PAP22060-P20 220 225 60 12 PAP260260-P20 260 265 260 12 |
| PAP22080-P20 220 225 80 12 PAP28050-P20 280 285 50 12 |
| PAP220100-P20 220 225 100 12 PAP28060-P20 280 285 60 12 |
| PAP220120-P20 220 225 120 12 PAP28080-P20 280 285 80 12 |
| PAP220220-P20 220 225 220 12 PAP280100-P20 280 285 100 12 |
| PAP24050-P20 240 245 50 12 PAP280120-P20 280 285 120 12 |
| PAP24060-P20 240 245 60 12 PAP280280-P20 280 285 280 12 |
| PAP24080-P20 240 245 80 12 PAP30050-P20 300 305 50 12 |
| PAP240100-P20 240 245 100 12 PAP30060-P20 300 305 60 12 |
| PAP240120-P20 240 245 120 12 PAP30080-P20 300 305 80 12 |
| PAP240240-P20 240 245 240 12 PAP300100-P20 300 305 100 12 |
| PAP25050-P20 250 255 50 12 PAP300120-P20 300 305 120 12 |
| PAP25060-P20 250 255 60 12 PAP300300-P20 300 305 300 12 |
| PAP25080-P20 250 255 80 12 |

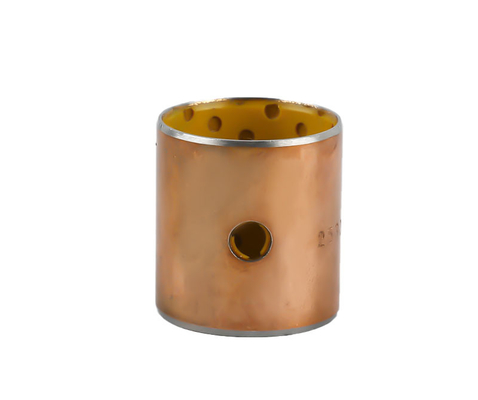

Het op POM gebaseerde glijlager, ook wel POM-bus genoemd, grensgesmeerd lager, olievrij lager, drooglager, POM-lager en POM gecoate droge bus. Het heeft een vergelijkbare materiaalstructuur met pluggen. Het verschil zit hem in de POM-coatinglaag.

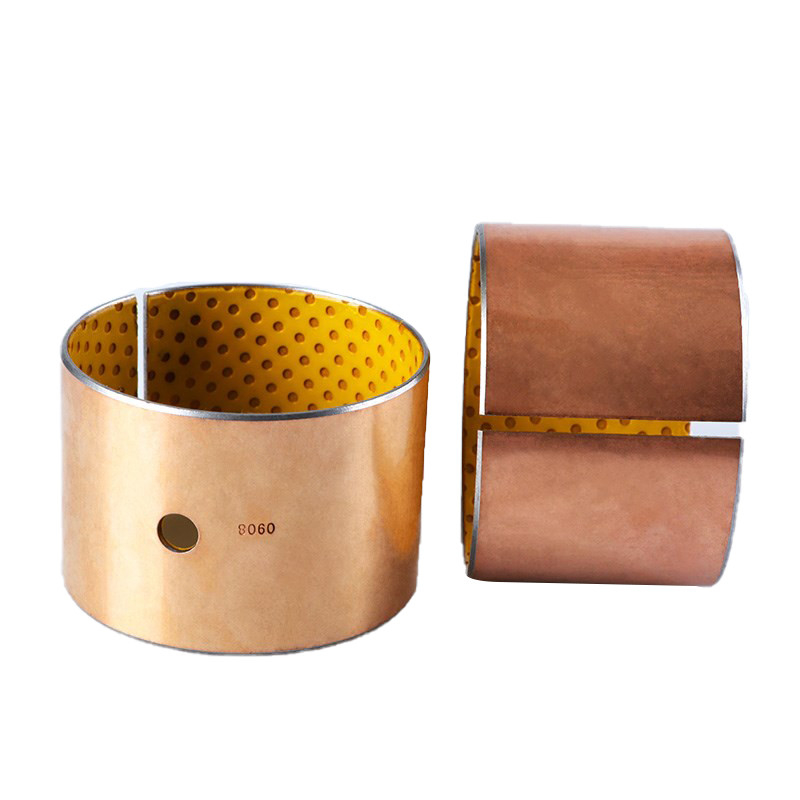

Gele POM-composietbus is een standaardartikel van ons bedrijf. Dit type zelfsmerende lager heeft dezelfde materiaalstructuur als andere POM-bussen.
1. POM 0,3 ~ 0,5 mm.
2. Poreus brons 0,2 ~ 0,3 mm.
3. Stalen achterkant 0,4 ~ 2,2 mm.
4. Verkoperen 0,008 mm.
| Specificaties voor POM gespleten buslager - POM-type | |
| Referentie | POM-struik |
| Merk | Viiplus |
| Binnendiameter | 20 mm |
| Buitendiameter | 23 mm |
| Breedte | 15 mm |
| Type | Handelswijze |
| Gewicht (KG) | 0,0001 |
| Laadvermogen | 70N/mm2 | |
| Wrijvingswaarde | 0,05 tot 0,25 µm | |
| Temperatuur | -40 tot +130 [°C] | |
| Max. Pv (olieconditie) | 22N/mm2.m/s | |
| Max. snelheid | 2,5 m/sec | |
1.Glijlaag POM met of zonder smeermiddelinkepingen voor bewerking
2. Poreuze bronzen sinter
3. stalen achterkant
| BEDRIJFSPRESTATIES | |
| Droog | Arm |
| Oliegesmeerd | Goed |
| Vet gesmeerd | Erg goed |
| Watergesmeerd | Arm |
| Procesvloeistof gesmeerd | Arm |
| ALGEMEEN | Eenheid | Waarde | |
| Maximale belasting, p |
Statisch |
N/mm2 |
140 140 |
| Bedrijfstemperatuur |
Min |
°C |
- 40 130 |
| Coëfficiënt van lineaire thermische uitzetting | Parallel aan het oppervlak | 10-6/K | 11 |
| Normaal aan de oppervlakte | 10-6/K | 29 |
| VET GESMEERD | ||
| Maximale glijsnelheid, U | mevrouw | 2.5 |
| Maximale pU-factor | N/mm2xm/sec | 2.8 |
| Wrijvingscoëfficiënt | 0,06 – 0,12 |
| AANBEVELINGEN | |||
| Ruwheid van het asoppervlak, Ra | µm | ≤ 0,4 | |
| Hardheid van het asoppervlak |
Normaal |
HB |
> 200 > 350 |
Lagervormen verkrijgbaar in standaardafmetingen
Metrische lagers en imperiale bussen op bestelling gemaakt: standaard busvormen in speciale afmetingen, halve bussen, speciale vormen verkregen door stempelen, lagers met inkepingen, smeergaten en machinaal bewerkte groeven, op maat gemaakte busontwerpen
Video
