| Merknaam: | CHINA CUSTOM BUSHING SELF-LUBRICATING BEARINGS |
| Modelnummer: | Droog Bush, Zelfsmerende -Ringen |
| MOQ: | overeen te komen |
| Prijs: | 1.00usd-100.00usd，negotiable |
| Betalingsvoorwaarden: | T/T VOORAF, Western Union |
| Toeleveringsvermogen: | De droge Leveranciers van de Fabrikanten Zelfsmerende Duidelijke Lagers van de Staalring |

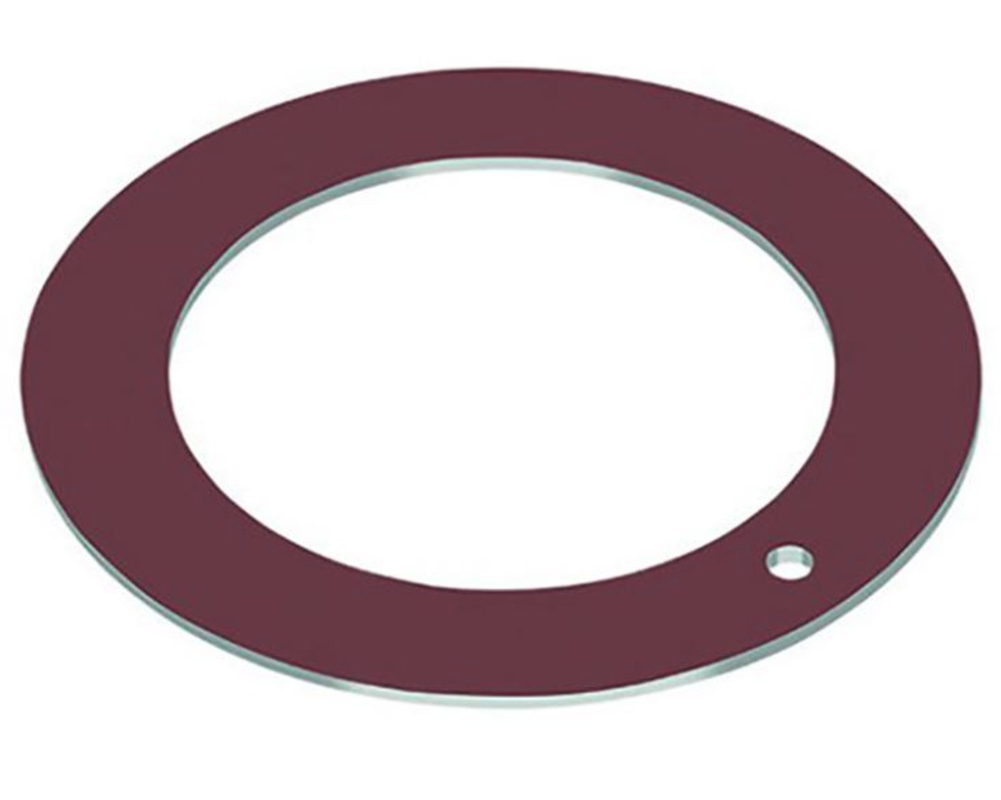

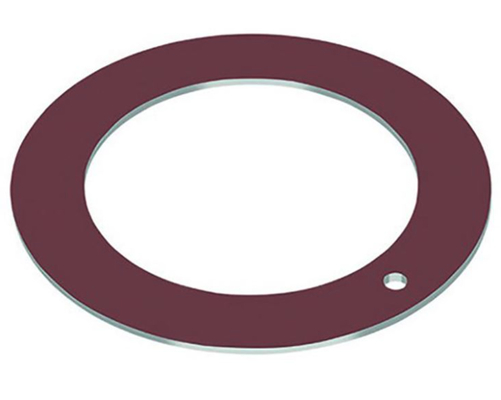

De Metric Thrust Washer RED Inside Dry Bush is een precisie-ontworpen component dat is ontworpen voor gebruik in hoogwaardige toepassingen waar droge smering vereist is. Gemaakt van (Polytetrafluorethyleen), een materiaal dat bekend staat om zijn uitstekende slijtvastheid en lage wrijvingseigenschappen, zorgt deze drukring voor een soepele en betrouwbare werking, zelfs in droge omstandigheden.
De RODE binnenkant van de bus zorgt voor extra smering en duurzaamheid, waardoor langdurige prestaties worden gegarandeerd. Het metrische ontwerp maakt een eenvoudige integratie in een breed scala aan systemen en toepassingen mogelijk, waardoor het een veelzijdige en handige keuze is.
Of u nu een bestaand systeem upgradet of een nieuw systeem ontwerpt, de Metric Thrust Washer RED Inside Dry Bush is een uitstekende keuze om een soepele en efficiënte krachtoverbrenging in droge omgevingen te garanderen. De hoogwaardige materialen en precisie-engineering zorgen voor optimale prestaties en betrouwbaarheid, waardoor het een kosteneffectieve langetermijnoplossing is voor uw industriële behoeften.
| As | Aanduiding | Afmeting van de ring | Installatie afmeting | ||||||
| d+0.25 | D-0.25 | T-0.05 | M±0.125 | h | +0.4 -0.1 |
t ±0.2 | D1+0.12 | ||
| 8 | SFWC10 | 10 | 20 | 1.5 | 15 | 1.5 | 1 | 20 | |
| 10 | SFWC12 | 12 | 24 | 18 | 24 | ||||
| 12 | SFWC14 | 14 | 26 | 20 | 2 | 26 | |||
| 14 | SFWC16 | 16 | 30 | 23 | 30 | ||||
| 16 | SFWC18 | 18 | 32 | 25 | 32 | ||||
| 18 | SFWC20 | 20 | 36 | 28 | 3 | 36 | |||
| 20 | SFWC22 | 22 | 38 | 30 | 38 | ||||
| 22 | SFWC24 | 24 | 42 | 33 | 42 | ||||
| 24 | SFWC26 | 26 | 44 | 35 | 44 | ||||
| 26 | SFWC28 | 28 | 48 | 38 | 4 | 48 | |||
| 30 | SFWC32 | 32 | 54 | 43 | 54 | ||||
| 36 | SFWC38 | 38 | 62 | 50 | 62 | ||||
| 40 | SFWC42 | 42 | 66 | 54 | 66 | ||||
| 46 | SFWC48 | 48 | 74 | 2 | 61 | 1.5 | 74 | ||
| 50 | SFWC52 | 52 | 78 | 65 | 78 | ||||
| 60 | SFWC62 | 62 | 90 | 76 | 90 | ||||
| Verklaring: Er moet een spie of verzonken schroef worden gebruikt om rotatie te voorkomen, maar de kop moet minimaal 0,25 mm worden verzonken onder het druklageroppervlak. |
|||||||||
| Standaard serie SF-strips | |||||||||
| Eenheid: mm | |||||||||
| Type | Lengte | Breedte ± 1 | Dikte -0.04 | ||||||
| SF- 1 SF-2 | 500 | 125 | 1.0 | ||||||
| SF- 1 SF-2 | 500 | 125 | 1.5 | ||||||
| SF- 1 SF-2 | 500 | 125 | 2.0 | ||||||
| SF- 1 SF-2 | 500 | 125 | 2.5 | ||||||
| SF-2 | 500 | 125 | 3.0 | ||||||
SF-1 stalen zelf-smerende lagers gebruiken hoogwaardige plaat van koolstofarm staal als basis, gesinterd poreus brons als tussenlaag en de verbinding van en lood als oppervlak. Het biedt de eigenschap van goede zelf-smering, lage slijtage, lage wrijving, goede glij-eigenschappen, weinig ruis. Het is op grote schaal toegepast op verschillende mechanische glijposities, zoals textielmachines, drukmachines, hydraulische voertuigen, tabaksmachines, gymnastiektoestellen en landbouwmachines etc.
Kies uit onze selectie van druklagers in een breed scala aan stijlen en maten.

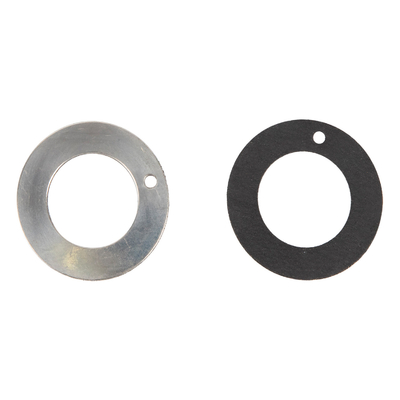

Metaal-Polymeer Composiet drukring Materiaal
Stalen rug + Poreuze Brons Sinter + + Lood
1. + Lood glijlaag
2. Poreuze Brons Sinter
3. Stalen rug
4. Tin/Koper coating
Geschikt voor droogloop met een lage wrijvingscoëfficiënt, lage slijtage, goede glij-eigenschappen, de overdrachtfilm die wordt gecreëerd, beschermt het bijpassende metalen oppervlak.
Geschikt voor roterende en oscillerende bewegingen, hoge chemische bestendigheid, lagere absorptie van water en verminderde zwelling.
Presteert ook goed met smering.
| Basismateriaal | Staal/Brons | |
| Maximum temperatuur | -195°C-280°C | |
| Max. Draagvermogen P | 70-250N/mm² | |
| Wrijvingscoëfficiënt u | 0.05-0.40u | |
| Materiaalsamenstelling | 1. met lood 0,01 ~ 0,03 mm | |
| 2. Poreus brons 0,2 ~ 0,3 mm | ||
| 3. Stalen rug 0,7 ~ 2,3 mm | ||
| 4. Vertinnen 0,005 mm of verkoperen 0,008 mm | ||
| Technische gegevens | Max. draagvermogen P | 140N/mm² |
| Wrijvingscoëfficiënt μ | 0.03~0.18 | |
| Werktemperatuur | -195°C~+280°C | |
| Snelheidslimiet V | 10m/s | |
| Maximum PV-waarde | (Droog)4.3N/mm² m/s | |
| (Olie)60N/mm² m/s | ||
1. Kan worden gebruikt waar geen olie kan worden aangebracht of waar olie moeilijk kan worden aangebracht.
2. Weinig slijtage, lage wrijving en met een lange levensduur.
3. Lage stick-slip eigenschappen die de nauwkeurigheid van de machinebewerking bij lage glijsnelheden garanderen.
4. Weinig trillingen, weinig ruis en geen vervuiling tijdens het gebruik.
5. en loodvuller wordt overgebracht naar de bijpassende as om de loopeigenschappen te verbeteren.
6. Kan worden gebruikt in lage hardheid van de bijpassende as, dus de asbewerking is eenvoudig.
7. De machine zal compact zijn vanwege de dunne dikte en het lage gewicht van de ring.
8. Galvaniseren is mogelijk om corrosie te voorkomen.
De gecoate drukring TSB-1W wordt veel gebruikt in verschillende glijbewegingen van verschillende soorten machines, zoals textielmachines, tabaksmachines, hydraulische voertuigen, auto's, landbouwmachines enzovoort.
| Item | Binnendiameter | Buitendiameter | Breedte - S |
| SF-1DRUKRING-1020-M | 10 | 20 | 1.500|1.450 |
| SF-1DRUKRING-1224-M | 12 | 24 | 1.500|1.450 |
| SF-1DRUKRING-1426-M | 14 | 26 | 1.500|1.450 |
| SF-1DRUKRING-1630-M | 16 | 30 | 1.500|1.450 |
| SF-1DRUKRING-1832-M | 18 | 32 | 1.500|1.450 |
| SF-1DRUKRING-2036-M | 20 | 36 | 1.500|1.450 |
| SF-1DRUKRING-2238-M | 22 | 38 | 1.500|1.450 |
| SF-1DRUKRING-2442-M | 24 | 42 | 1.500|1.450 |
| SF-1DRUKRING-2644-M | 26 | 44 | 1.500|1.450 |
| SF-1DRUKRING-2848-M | 28 | 48 | 1.500|1.450 |
| SF-1DRUKRING-3254-M | 32 | 54 | 1.500|1.450 |
| SF-1DRUKRING-3862-M | 38 | 62 | 1.500|1.450 |
| SF-1DRUKRING-4266-M | 42 | 66 | 1.500|1.450 |
| SF-1DRUKRING-4874-M | 48 | 74 | 2.000|1.950 |
| SF-1DRUKRING-5278-M | 52 | 78 | 2.000|1.950 |
| SF-1DRUKRING-6290-M | 62 | 90 | 2.000|1.950 |
