| Merknaam: | VIIPLUS |
| Modelnummer: | Grafietbronslagers |
| MOQ: | Overeen te komen |
| Prijs: | onderhandelbaar |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | Metaal-OILES-lager |

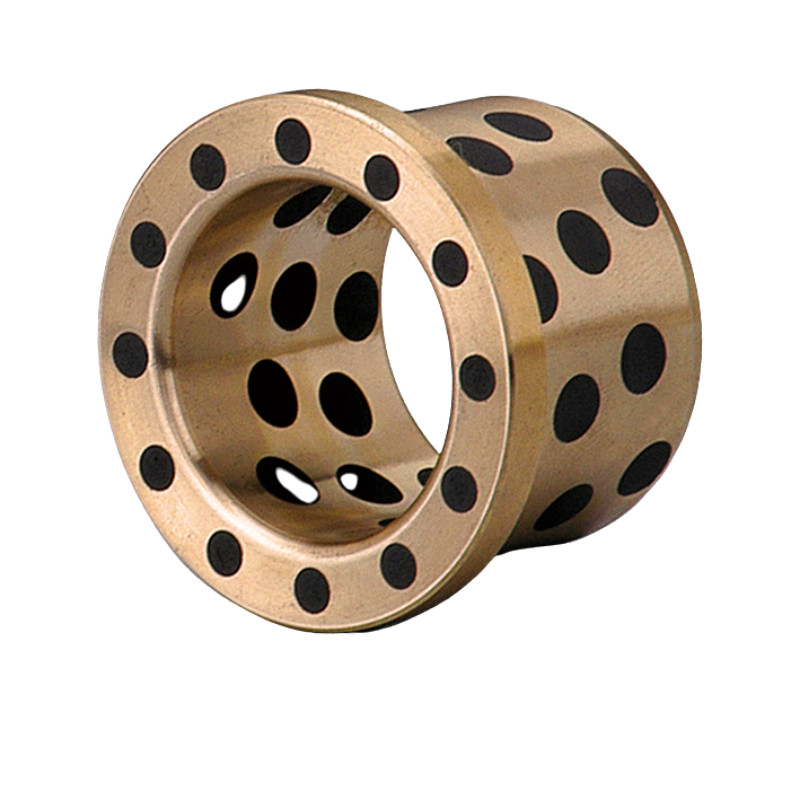

De grafiet-geplugde olievrije bus met flens, recht type, is een uniek en efficiënt onderdeel dat is ontworpen voor gebruik in verschillende mechanische systemen. Gemaakt met grafiet als primair materiaal, biedt deze bus uitzonderlijke slijtvastheid en duurzaamheid.
Grafiet, bekend om zijn natuurlijke smeereigenschappen, zorgt voor een soepele werking zonder de noodzaak van externe smering. Deze eigenschap vereenvoudigt niet alleen het onderhoud, maar verlengt ook de levensduur van de bus. Het olievrije ontwerp maakt het ook geschikt voor gebruik in omgevingen waar olie- of smeermiddelverontreiniging onaanvaardbaar is.
Het rechte type ontwerp van deze bus zorgt voor eenvoudige installatie en integratie in verschillende systemen. De flens biedt extra stabiliteit en ondersteuning, wat zorgt voor een veilige pasvorm in de mechanische assemblage.
De precisietechniek van deze met grafiet gevulde bus zorgt voor een strakke en veilige pasvorm, waardoor de kans op trillingen of bewegingen wordt geminimaliseerd. Dit verbetert niet alleen de prestaties van de bus, maar draagt ook bij aan de algehele stabiliteit en betrouwbaarheid van het mechanische systeem.
Als u een bestaand systeem upgradet of een nieuw systeem ontwerpt, is de grafiet-geplugde olievrije bus met flens, recht type, een geweldige keuze voor een soepele en efficiënte werking. De unieke combinatie van duurzaamheid, slijtvastheid en olievrij ontwerp maakt het een kosteneffectieve en betrouwbare oplossing voor verschillende industriële toepassingen.
Grafiet geplugde LG-2bronzen struik
Oiles 500-serie lagers bevatten hoogwaardige koperlegering-gebaseerde metalen met ontworpen vaste smeermiddelpluggen. Deze lagers zijn ontworpen om te voldoen aan een breed scala aan toepassingsvereisten die worden gevraagd door de apparatuur van vandaag. Nauwkeurige toleranties die gebruikmaken van strategische pluglocatie en plugverbindingen zorgen voor prestatielevering en smeervrije service. Deze lagerstijl is beschikbaar in standaard inch, metrische en op bestelling gemaakte maten. 500-serie lagers bieden extreme temperatuurlimieten en hoge belastingscapaciteitsprestaties. Beschikbaar in lagers met glijlagers en vlakke slijtplaat
grafiet gevulde LG-2 bronzen bus
Olievrije grafietbus/lager inch maat 18" id x 26" od x 18" L
Grafietsmering op de ID-zijde van het lager zorgt ervoor dat u een lange levensduur van het lager krijgt, zowel bij hoge bedrijfstemperaturen als bij toepassingen waarbij aanvullende smering ontbreekt. Grafiet wordt bereikt door de ID te groeven en vervolgens Grafiet in de holtes te persen onder extreem hoge druk.
Fabrikanten en leveranciers vanGrafiet gevuld bronsStruiken,Grafiet gevuld BronzenBorden,Handelswijze, Struik,Lagers, Struiken,Wasmachine,Ringen,
Wij streven ernaar om onze klanten de beste kwaliteit olievrije busproducten en precisielagers te leveren
Technische diensten (productontwerp en -ontwikkeling)
OILES #500 SPF olievrije flensbus met grafietpluggen
Materiaal
BronslegeringCuZn25Al5Mn4Fe3+Grafiet pluggen
Functies
Oiles 500-serie lagers bevatten hoogwaardige koperlegeringen met ontworpen vaste smeerpluggen. Deze lagers zijn ontworpen om te voldoen aan een breed scala aan toepassingsvereisten die worden gevraagd door de apparatuur van vandaag. Nauwkeurige toleranties die gebruikmaken van strategische pluglocatie en plugverbindingen zorgen voor prestatielevering en smeervrije service. Deze lagerstijl is verkrijgbaar in standaard inch, metrische en op bestelling gemaakte maten. 500-serie lagers bieden extreme temperatuurlimieten en hoge belastingscapaciteitsprestaties. Verkrijgbaar in lagers met glijlagers en vlakke slijtplaat.
Toepassingen
1) Zware tractoren en landbouwwerktuigen
2) Mijnbouwapparatuur
3) Bosbouwapparatuur
4) Ondersteuning van de mengtankbladas
5) Gieterij-, oven- en staalproductieapparatuur
6) HVAC-toepassingen
7) Robuuste lagers voor zwenkwielen en wielondersteuning
8) Toepassingen voor het drogen van fineer in ovenkarren en mogelijk andere toepassingen...
Geflensde busmaat:
Zelfsmerend, Hoogwaardig messing, CuZn25Al of eq. Onderhoudsvrije lagers en geleidebussen, brons met vast smeermiddel
ARTIKEL NR. Gelijkwaardige code Binnen Ø
DBuiten Ø
DLengte
IkFlenzen F T JFB0810 SOBF-8-12-10 8 12 10 20 2 JFB0812 SOBF-8-12-12 8 12 12 20 2 JFB0815 SOBF-8-12-15 8 12 15 20 2 JFB1010 SOBF-10-14-10 10 14 10 22 2 JFB1012 SOBF-10-14-12 10 14 12 22 2 JFB1015 SOBF-10-14-15 10 14 15 22 2 JFB1017 SOBF-10-14-17 10 14 17 22 2 JFB1020 SOBF-10-14-20 10 14 20 22 2 JFB1210 SOBF-12-18-10 12 18 10 25 3 JFB1212 SOBF-12-18-12 12 18 12 25 3 JFB1215 SOBF-12-18-15 12 18 15 25 3 JFB1220 SOBF-12-18-20 12 18 20 25 3 JFB1225 SOBF-12-18-25 12 18 25 25 3 JFB1230 SOBF-12-18-30 12 18 30 25 3 JFB1310 SOBF-13-19-10 13 19 10 26 3 JFB1312 SOBF-13-19-12 13 19 12 26 3 JFB1315 SOBF-13-19-15 13 19 15 26 3 JFB1320 SOBF-13-19-20 13 19 20 26 3 JFB1325 SOBF-13-19-25 13 19 25 26 3 JFB1330 SOBF-13-19-30 13 19 30 26 3 JFB1415 SOBF-14-20-15 14 20 15 27 3 Ingebedde vaste smeerlagers Metrische flensbussen Flensbus, zelf smerend ARTIKEL NR. Gelijkwaardige code Binnen Ø
DBuiten Ø
DLengte
IkF-flens T JFB1420 SOBF-14-20-20 14 20 20 27 3 JFB1425 SOBF-14-20-25 14 20 25 27 3 JFB1510 SOBF-15-21-10 15 21 10 28 3 JFB1512 SOBF-15-21-12 15 21 12 28 3 JFB1515 SOBF-15-21-15 15 21 15 28 3 JFB1520 SOBF-15-21-20 15 21 20 28 3 JFB1525 SOBF-15-21-25 15 21 25 28 3 JFB1530 SOBF-15-21-30 15 21 30 28 3 JFB1612 SOBF-16-22-12 16 22 12 29 3 JFB1615 SOBF-16-22-15 16 22 15 29 3 JFB1618 SOBF-16-22-18 16 22 18 29 3 JFB1620 SOBF-16-22-20 16 22 20 29 3 JFB1623 SOBF-16-22-23 16 22 23 29 3 JFB1625 SOBF-16-22-25 16 22 25 29 3 JFB1630 SOBF-16-22-30 16 22 30 29 3 JFB1635 SOBF-16-22-35 16 22 35 29 3 JFB1640 SOBF-16-22-40 16 22 40 29 3 JFB1815 SOBF-18-24-15 18 24 15 32 3 JFB1820 SOBF-18-24-20 18 24 20 32 3 JFB1825 SOBF-18-24-25 18 24 25 32 3 JFB1830 SOBF-18-24-30 18 24 30 32 3 JFB1835 SOBF-18-24-35 18 24 35 32 3 JFB1840 SOBF-18-24-40 18 24 40 32 3 JFB2015 SOBF-20-30-15 20 30 15 40 5 JFB2020 SOBF-20-30-20 20 30 20 40 5 JFB2025 SOBF-20-30-25 20 30 25 40 5 JFB2030 SOBF-20-30-30 20 30 30 40 5 JFB2035 SOBF-20-30-35 20 30 35 40 5 JFB2040 SOBF-20-30-40 20 30 40 40 5 JFB2515 SOBF-25-35-15 25 35 15 45 5 JFB2520 SOBF-25-35-20 25 35 20 45 5 JFB2525 SOBF-25-35-25 25 35 25 45 5 JFB2530 SOBF-25-35-30 25 35 30 45 5 JFB2535 SOBF-25-35-35 25 35 35 45 5 JFB2540 SOBF-25-35-40 25 35 40 45 5 JFB2550 SOBF-25-35-50 25 35 50 45 5 JFB3020 SOBF-30-40-20 30 40 20 50 5 JFB3025 SOBF-30-40-25 30 40 25 50 5 JFB3030 SOBF-30-40-30 30 40 30 50 5 JFB3035 SOBF-30-40-35 30 40 35 50 5 JFB3040 SOBF-30-40-40 30 40 40 50 5 JFB3050 SOBF-30-40-50 30 40 50 50 5 JFB31.520 SOBF-31,5-40-20 31,5 40 20 50 5 JFB31.530 SOBF-31,5-40-30 31,5 40 30 50 5 JFB31,535 SOBF-31,5-40-35 31,5 40 35 50 5 JFB31.540 SOBF-31,5-40-40 31,5 40 40 50 5 Ingebedde vaste smeerlagers Metrische flensbussen Flensbus, zelf smerend ARTIKEL NR. Gelijkwaardige code Binnen Ø
DBuiten Ø
DLengte
IkFlenzen F T JFB3520 SOBF-35-45-20 35 45 20 60 5 JFB3525 SOBF-35-45-25 35 45 25 60 5 JFB3530 SOBF-35-45-30 35 45 30 60 5 JFB3535 SOBF-35-45-35 35 45 35 60 5 JFB3540 SOBF-35-45-40 35 45 40 60 5 JFB3550 SOBF-35-45-50 35 45 50 60 5 JFB4020 SOBF-40-50-20 40 50 20 65 5 JFB4025 SOBF-40-50-25 40 50 25 65 5 JFB4030 SOBF-40-50-30 40 50 30 65 5 JFB4035 SOBF-40-50-35 40 50 35 65 5 JFB4040 SOBF-40-50-40 40 50 40 65 5 JFB4050 SOBF-40-50-50 40 50 50 65 5 JFB4530 SOBF-45-55-30 45 55 30 70 5 JFB4535 SOBF-45-55-35 45 55 35 70 5 JFB4540 SOBF-45-55-40 45 55 40 70 5 JFB4550 SOBF-45-55-50 45 55 50 70 5 JFB4560 SOBF-45-55-60 45 55 60 70 5 JFB5030 SOBF-50-60-30 50 60 30 75 5 JFB5035 SOBF-50-60-35 50 60 35 75 5 JFB5040 SOBF-50-60-40 50 60 40 75 5 JFB5050 SOBF-50-60-50 50 60 50 75 5 JFB5060 SOBF-50-60-60 50 60 60 75 5 JFB5540 SOBF-55-65-40 55 65 40 80 5 JFB5560 SOBF-55-65-60 55 65 60 80 5 JFB6040 SOBF-60-75-40 60 75 40 90 7,5 JFB6050 SOBF-60-75-50 60 75 50 90 7,5 JFB6080 SOBF-60-75-80 60 75 80 90 7,5 JFB6367,5 SOBF-63-75-67,5 63 75 67,5 85 7,5 JFB6560 SOBF-65-80-60 65 80 60 95 7,5 JFB7050 SOBF-70-85-50 70 85 50 105 7,5 JFB7080 SOBF-70-85-80 70 85 80 105 7,5 JFB7560 SOBF-75-90-60 75 90 60 110 7,5 JFB8060 SOBF-80-100-60 80 100 60 120 10 JFB8080 SOBF-80-100-80 80 100 80 120 10 JFB80100 SOBF-80-100-100 80 100 100 120 10 JFB9060 SOBF-90-110-60 90 110 60 130 10 JFB9080 SOBF-90-110-80 90 110 80 130 10 JFB10080 SOBF-100-120-80 100 120 80 150 10 JFB100100 SOBF-100-120-100 100 120 100 150 10 JFB12080 SOBF-120-140-80 120 140 80 170 10 JFB120100 SOBF-120-140-100 120 140 100 170 10 JFB13080 SOBF-130-150-80 130 150 80 180 10 JFB130100 SOBF-130-150-100 130 150 100 180 10 JFB14080 SOBF-140-160-80 140 160 80 190 10 JFB140100 SOBF-140-160-100 140 160 100 190 10 JFB150100 SOBF-150-170-100 150 170 100 200 10 JFB150120 SOBF-150-170-120 150 170 120 200 10 JFB160100 SOBF-160-180-100 160 180 100 210 10 JFB160120 SOBF-160-180-120 160 180 120 210 10 MAAT8 ID x 12 OD x 12 LANG40 ID x 50 OD x 30 LANG40 binnendiameter x 50 buitendiameter x 40 boven/onderkant x 65 voor/onderkant x 5 voor/onderkant 100012,2 ID x 40 OD x 3 DIK (MET BEVESTIGINGSGATEN)MATERIAAL: CuZn25Al5 + GRAFIET
Specificaties:
***Model: JFB5540 Olievrije lagerbus
***Afmetingen: 55x65x40 mm
***Flens OD (F): 80mm
***Flensdikte: 5mm
Als u een andere maat nodig hebt dan die in onze winkel vermeld staat, laat het ons dan weten. Wij kunnen de maat produceren die u wenst. Hoe groter de hoeveelheid, hoe goedkoper de prijs.
Basismateriaal: CuZn24AL6Mn4
Basishardheid: HB230(hb270)
Wrijvingscoëfficient: <0,16
Temperatuurlimiet: 300°C
Dynamische belastinglimiet: 100N/mm2
Belastingslimiet: onder lm/min 25N/mm2
Glijsnelheidslimiet: droog 0,4 m/s, olie 5 m/s
PV-limiet: 3,8 N/mm *m/sStructuur
Vaste smeermiddel ingebedmet metaal zoals brons, ingebed grafiet en MoS2 erin als smeermiddel. Specifieke technologie wordt gebruikt om zichzelf stevig te integreren en ondertussen gelijkmatig verdeelde ruimte erin te laten, zodat het smeermiddel als geheel smeerolie of vet kan absorberen, meer dan 20 procent van zijn totale volume.
Eigendom en toepassing
Werkend zonder olie of onder olie-tekort, wrijvingswarmte drijft olie en smeermiddel van de binnenkant naar het oppervlak om de wrijvingscoëfficiënt te verlagen en de slijtage-wrijvingsprestaties te verbeteren, gebruikt in opeenvolgende gietmachines, stalen rollen in de metallografie, minerale machines, schepen, turbogeneratoren, hydraulische
turbines en spuitgietmachines voor kunststoffen.
Lijst met maten van flensbussen (SPF)
Glijlagers met vaste smeerstof zijn gemaakt van slijtvaste koperlegeringen met inzetstukken van vaste smeerstof.
Olieën 500SP1-SL1
Hoogwaardige messinglagers met ingebed vast smeermiddel
Metalen lagers worden op grote schaal gebruikt
De Oiles 500SP1-serie zijn zelf-smerende lagers die zijn samengesteld uit zeer sterke messinglegeringsbases die zijn gemaakt met geavanceerde giettechnologie en ingebedde vaste smeermiddelen. Ze kunnen worden gecombineerd met verschillende soorten vaste smeermiddelen, afhankelijk van de gebruiksomstandigheden.
Servicebereik Smeringsomstandigheden Droog Periodieke smering Servicetemperatuurbereik
(℃)-40～+300 -40～+150 toegestane max. contactdruk: P
(N/mm2)29 29 toegestane max. snelheid: V
(mevrouw)0,50 1,00 Toegestane max. PV-waarde
(N/mm2・m/s)1.65 3.25
Het gebruikte vaste smeermiddel, op basis van grafiet en additieven, is bij uitstek geschikt voor algemeen gebruik en normale atmosferen.
Voor toepassingen waarbij de lagers worden blootgesteld aan water of zeewater, is er een speciaal vast smeermiddel op basis van MoS2 en andere toevoegingen.
| Materiaal afkorting | |||||
| Basismateriaal | Speciaal messing | Roodbaars (Rg7) | Aluminiumbrons (CuAl10Ni) | Brons (Gbz 12) | |
| CuZn25Al5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||
| toegestaan dragende belasting |
N/mm2 | 100 | 60 | 50 | 70 |
| maximaal glijdende snelheid |
mevrouw | 0,25 | 0,17 | 0,33 | 0,17 |
| max. pv | N/mm2*m/s | 3,3 | 1,0 | 1,0 | 1,3 |
| dikte | g/cm3 | 8.0 | 8.8 | 7.8 | 8.8 |
| hardheid | HB | >210 | >70 | >150 | >80 |
| treksterkte | N/mm2 | >750 | >200 | >500 | >360 |
| Reklimiet | N/mm2 | >450 | >90 | >260 | >150 |
| deformatie | % | >12 | >15 | >10 | >8 |
Coëfficiënt van thermische uitzetting |
ϑ | 19 * 10 -6K -1 | 18 * 10 -6K -1 | 16 * 10 -6K -1 | 18 * 10 -6K -1 |
| Temperatuurbereik | °C | -40 tot +300 | -40 tot +400 | -40 tot +400 | -40 tot +400 |
| Wrijvingscoëfficiënt | µ | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 |
Op aanvraag kunnen wij alle soorten schuifelementen leveren of produceren.
Neem contact met ons op voor meer informatie.
