| Merknaam: | viiplus |
| Modelnummer: | Zelfsmerend lager |
| MOQ: | Overeen te komen |
| Prijs: | According to product specifications |
| Betalingsvoorwaarden: | L/C, T/T |
| Toeleveringsvermogen: | de productiecapaciteit kan in grote hoeveelheden worden geleverd |

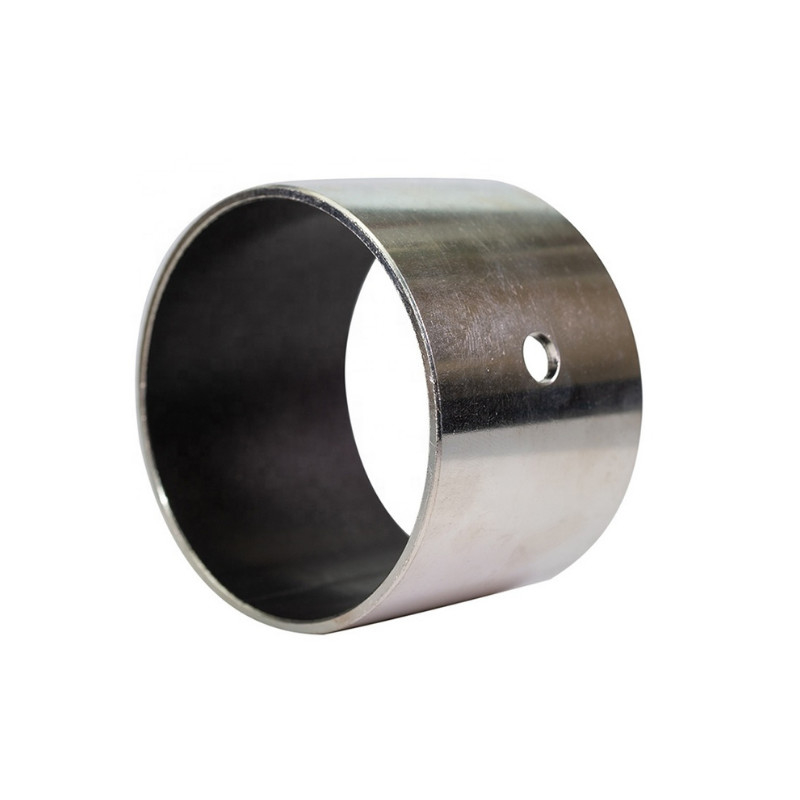

Rechte MDZB olievrije buizen met meerlaagse tinplating zijn ontworpen voor hoogwaardige, smeervrije toepassingen.Deze busjes zijn voorzien van een unieke meerlagige tinplaat die slijtvastheid en duurzaamheid verbetert, waardoor een betrouwbare werking gedurende langere perioden wordt gewaarborgd.
De rechtlijnige vormgeving van de buizen maakt het gemakkelijk te installeren en te integreren in verschillende mechanische systemen.vermindering van onderhoudsvereisten en operationele kosten.
De meerlagige tinplaat verbetert niet alleen de slijtvastheid, maar biedt ook corrosiebescherming, waardoor de levensduur van de busjes in uitdagende omgevingen wordt verlengd.Deze bekleding draagt ook bij tot een soepele werking van de busjes, waardoor de wrijving en warmteopwekking tot een minimum worden beperkt.
Wanneer gebruikt in motoren, pompen of andere roterende machines, bieden rechte MDZB olievrije bussen met meerlaagse tinplating een robuuste en betrouwbare oplossing voor smeervrije toepassingen.Hun hoge prestaties en duurzaamheid maken ze een uitstekende keuze voor industriële toepassingen waar betrouwbaarheid en levensduur voorop staan.
| Type | Recht. | Buismateriaal | Gesinterd brons met | Maximaal toegestane PV-waardebereik ((N/mm2•m/s) | 2.155.0 |
|---|---|---|---|---|---|
| Maximale toelaatbare PV-waarde ((N/mm2•m/s) | 3.6 | Maximale toelaatbare belasting ((N/mm2) | 49 | Maximaal toegestane snelheid ((m/s) | 0.65 |
| Montage-gaten | H7 |
Met een dunne wand en compact.
・Materialen
[ M ] Materiaal: -laag toegevoegd aan de vulstof
Gesinterde bronslaag
Metalen laag met staalondersteuning (laagkoolstofstaal: tinplaat)
Toegestane temperatuur: -195 ~ 280°C
| Deelnummer | Deelnummer |
| MDZB6-10 | MDZB18-30 |
| MDZB6-12 | MDZB20-10 |
| MDZB8-5 | MDZB20-12 |
| MDZB8-6 | MDZB20-15 |
| MDZB8-8 | MDZB20-20 |
| MDZB8-10 | MDZB20-25 |
| MDZB8-12 | MDZB20-30 |
| MDZB8-15 | MDZB22-10 |
| MDZB10-6 | MDZB22-12 |
| MDZB10-8 | MDZB22-15 |
| MDZB10-10 | MDZB22-20 |
| MDZB10-12 | MDZB22-25 |
| MDZB10-15 | MDZB22-30 |
| MDZB10-20 | MDZB25-10 |
| MDZB12-6 | MDZB25-12 |
| MDZB12-8 | MDZB25-15 |
| MDZB12-10 | MDZB25-20 |
| MDZB12-12 | MDZB25-25 |
| MDZB12-15 | MDZB25-30 |
| MDZB12-20 | MDZB25-35 |
| MDZB13-8 | MDZB30-12 |
| MDZB13-10 | MDZB30-15 |
| MDZB13-12 | MDZB30-20 |
| MDZB13-15 | MDZB30-25 |
| MDZB13-20 | MDZB30-30 |
| MDZB15-8 | MDZB30-35 |
| MDZB15-10 | MDZB30-40 |
| MDZB15-12 | MDZB30-50 |
| MDZB15-15 | MDZB35-20 |
| MDZB15-20 | MDZB35-25 |
| MDZB15-25 | MDZB35-30 |
| MDZB16-10 | MDZB35-35 |
| MDZB16-12 | MDZB35-40 |
| MDZB16-15 | MDZB35-50 |
| MDZB16-20 | MDZB40-12 |
| MDZB16-25 | MDZB40-15 |
| MDZB18-10 | MDZB40-20 |
| MDZB18-12 | MDZB40-25 |
| MDZB18-15 | MDZB40-30 |
| MDZB18-20 | MDZB40-35 |
| MDZB18-25 | MDZB40-40 |
| MDZB40-50 | |
| MDZB50-20 | |
| MDZB50-25 | |
| MDZB50-30 | |
| MDZB50-35 | |
| MDZB50-40 | |
| MDZB50-50 | |
| MDZB50-60 |
De unieke veelzijdigheid vanContact met ons vandaag. Bespaart u tijd en geld bij onderzoek, ontwerp en productiekosten. Gratis ontwerpassistentie. Kwaliteit Bushings & Lagers.Op maat gemaakte zelfglijbare lagers.
Buizen worden geselecteerd op basis van de rotatiesnelheid en de toegepaste belasting.De meeste buizen vereisen geen extra smering om te werken.
Zelfglijende bronzen composietbuizen bestaan uit een -laag gesinterd op een bruine strip.hoge temperatuurtoepassingen die zonder gebruik van olie kunnen worden uitgevoerd en die een lange werkcyclus vereisen.
Dit soort zelfglijbaar lager wordt gebruikt in de radiale of axiale richting, vooral in de staal- en cementindustrie.Zelfglijende -bronzen composietbuizen kunnen in panelen worden gebruikt als brugsteun, aangezien de dikke schuiflaag op het binnenste oppervlak belastingen van maximaal 140 N/mm2 kan weerstaan.
1. / Pb 0,01 ~ 0,03 mm mengsel, zorgt voor een uitstekende eerste overdrachtsfilm, die het contactoppervlak van de stopcontact effectief bedekt en een vaste smeermiddelfilm van het oxydetype vormt.
2. gesinterd bronzen poeder 0,20-0,35 mm, zorgt voor maximale warmtegeleidbaarheid ver van het buizenoppervlak, dient tevens als reservoir voor het -loodmengsel.
3Bronzen beugel, uitzonderlijk hoge draagkracht, uitstekende warmteafvoer, zeer goede corrosiebestendigheid.
| Ondersteuning metrail | met een breedte van niet meer dan 50 mm |
| Intermediaire laag | gesinterd brons0,2-0,3 mm |
| Schuiflaag | 0,01-0,03 mm |
| Veerkracht | 140 N/mm2 |
| Temperatuurbereik | -195°C +300°C |
| Slijpversnellingslimiet | 5 m/s |
| Frictiecoëfficiënt | 0.03 tegen 0.18 |
| Grenswaarde (droog) | 4.3 N/mm2 × m/s |
| Grenswaarde (olie) | 50 N/mm2 × m/s |
Composit Plain Bearing Dry-type composiet vlak lagers worden voornamelijk gebruikt in lagers waar zware lasten moeten worden gedragen en waar rotatie- of oscillatorische bewegingen relatief traag zijn.
Zelfglijende lagers in standaard afmetingen
Op bestelling vervaardigde zelfglijbare lagervormen: standaardvormen in speciale afmetingen, stuwkoppelingen, flensterde stuwkoppelingen, halflagers, speciale vormen verkregen door stempelen of diep trekken,op maat gemaakte lagers.
| Operatieve prestaties | |
| Droog | Heel goed. |
| Olie gesmeerd | - Goed. |
| Grijp gesmeerd | Eerlijk |
| Water gesmeerd | - Goed. |
| Procesvloeistof gesmeerd | Eerlijk |
| Algemeen | Eenheid | Waarde | |
| Maximale belasting, p | Static | N/mm2 | 140 |
| Dynamisch | N/mm2 | 140 | |
| Werktemperatuur | Min. | °C | -200. |
| Maximaal | °C | 280 | |
| Coëfficiënt van lineaire thermische uitbreiding | Parallel aan het oppervlak | 10-6/K | 18 |
| Op het oppervlak normaal. | |||
| 10-6/K | 36 |
| DROG | ||
| Maximale schuifsnelheid, U | m/s | 2.5 |
| Maximale pU-factor | N/mm2 x m/s | 1.8 |
| Wrijvingscoëfficiënt | 00,02 - 0,25 * |
| Olie gesmeerd | ||
| Maximale schuifsnelheid, U | m/s | 5 |
| Maximale pU-factor | N/mm2 x m/s | 5 |
| Wrijvingscoëfficiënt | 0.02 - 0.12 |
| Aanbevelingen | |||
| Ruwheid van het asoppervlak, Ra | Droog | μm | 0.3 - 0.5 |
| gesmeerd | μm | ≤ 0,05 - 0,4 * | |
| Hardheid van het asoppervlak | Niet-gehard, aanvaardbaar, verbeterde draagtijd > 200 HB | ||
* Afhankelijk van de bedrijfsomstandigheden
Dit soort lagers wordt radial of axiaal gebruikt, met name in de staal- en cementindustrie.
Industrieel: ruimtevaart, landbouwmachines, bouwmachines, materialenverwerkingsmachines, vormmachines - metaal, kunststof en rubber; kantoorapparatuur, medische en wetenschappelijke apparatuur,verpakkingsmiddelen, pneumatische en hydraulische apparatuur, cilinders, pompen en motoren, spoorwegen en trams, textielmachines, kleppen, enz.
andere: scheeps- en offshoreapparatuur, andere toepassingen in water of buitenomgevingen
Het kan voldoen aan de veeleisende criteria van lange levensduur en probleemloze prestaties met of zonder smeermiddel, met name voor hoge eisen aan chemische weerstand.
De bronzen ondersteunde -buizen worden veel gebruikt in de staalmetallurgie in toepassingen zoals rolgroefbuizen van latere gietmachines, betoninspuitpompen en schroeftransportbanden voor beton.Ze kunnen ook worden gemaakt van stalen behuizingen of worden omgevormd tot flensterbuizen die zowel in radiële als axiale richting kunnen bewegen.
De bronzen -buizen zijn bijzonder geschikt voor omgevingen met hoge temperaturen waar geen olie efficiënt is en de machine onder opeenvolgende langdurige omstandigheden moet werken.
