| Merknaam: | VIIPLUS |
| Modelnummer: | de plaat van de bronsslijtage |
| MOQ: | Overeen te komen |
| Prijs: | onderhandelbaar |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 7000000 Stuk/Stukken Één week |

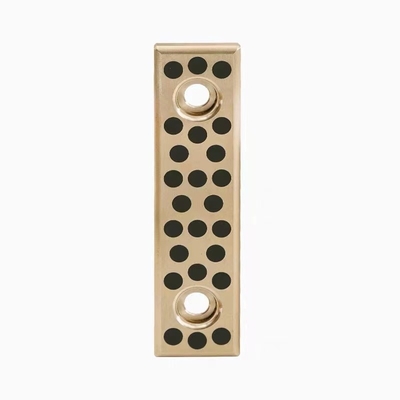

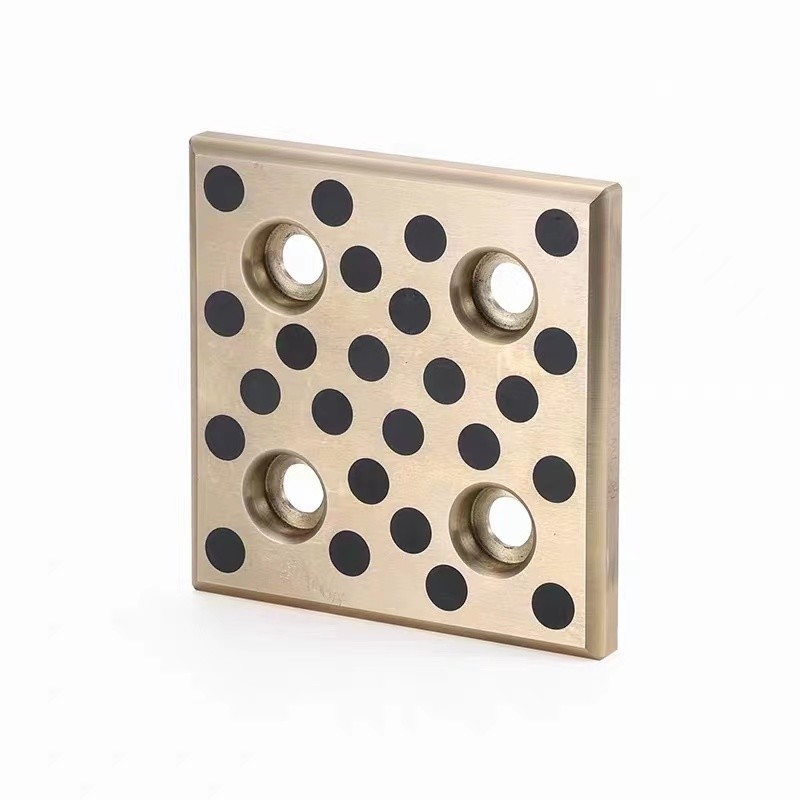

De CAM Upper Bronze Plate, met de CUP zelfglijende technologie,is een nauwkeurig ontworpen onderdeel ontworpen om uitzonderlijke slijtvastheid en een soepele werking te bieden in een reeks industriële toepassingenDeze bronzen plaat is gemaakt van hoogwaardige materialen, die duurzaamheid en langdurige prestaties garanderen.
De CUP- (Cast-in-Place) zelfsmeermiddel elimineert de noodzaak van externe smeer, vermindert de onderhoudsvereisten en verhoogt de operationele efficiëntie.Deze technologie zorgt voor een constante toevoer van smeermiddel naar de contactoppervlakken, waardoor wrijving en slijtage tot een minimum worden beperkt, zelfs bij hoge belastingen en snelheden.
De CAM Upper Bronze Plate biedt maatopties voor specifieke toepassingsvereisten.het garanderen van optimale prestaties en betrouwbaarheidAls het een standaardmaat of een unieke afmeting is, kunnen we de plaat volgens de precieze specificaties maken.
Naast zijn zelfglijende eigenschappen en aanpasbaarheid vertoont de CAM Upper Bronze Plate ook uitstekende corrosiebestendigheid en mechanische eigenschappen.Het kan bestand zijn tegen extreme temperaturen en harde omgevingen, waardoor het geschikt is voor gebruik in een breed scala van industriële omgevingen.
Over het algemeen is de CAM Upper Bronze Plate met CUP-zelfslijmtechnologie en aangepaste grootte een robuuste en betrouwbare oplossing voor industriële toepassingen die hoge prestaties en duurzaamheid vereisen.De nauwkeurige techniek en het innovatieve ontwerp maken het een betrouwbare keuze voor een soepele en efficiënte werking.
Korrosiebestendig zelfglijdend slijtageplaat Grafiet koperplaat Lagers JESW
Cam glijplaat Voor gedwongen volger blok Stamping Die Componenten punch CKFV CKFW CKFC CKFB
Cam Slide Components Current:CAM Upper Plate CUP
CAM-opperplaat, standaard olievrij onderdeel voor metaalstempelmat.
Model: 25CUP
25CUPW bronzen materiaal: koperlegering + olievrij vast smeermiddel
25CUPF gietijzer materiaal: FC250 + olievrij vast smeermiddel
25CUPI staal: S45C + olievrij vast smeermiddel
25CUPS gesinterd materiaal: gesinterd legering
Model
25CUP/25CUPW/25CUPF/25CUPS/25CUPI
Producentencode
CUP/CUPW/CUPF/CUPS/CUPI/SOPF/SOPS/SOPX/SOPW/FUP/CUN/SUP
| Samenstelling en eigenschappen | ||||||||||||||||
| dg | DIN | Materiaal - Nee, dat is niet waar. leveringsformulier1) |
Aanwijzing | ASTM-norm | Verhoudingsgewichten | Fysieke eigenschappen (min.) | ||||||||||
| Standaard | legering - Nee, dat is niet waar. |
DIN | ASTM | Dichtheid | 00,2% Deeltjes |
Tensile sterkte |
Deeltjes | Emodulus | Hardheid | Toepassing | ||||||
| Symbool | ρ | δy | δT | |||||||||||||
| Eenheid | % | % | g/cm3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 toegestaan max. porties Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Standaard materiaal voor de de meeste toepassingen internationaal gestandaardiseerde |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | nog niet gestandaardiseerd | Cu 84 - 87 Sn 11 - 13 Pb 1 - 2 toegestane Ni 0,8 - 1.5 max. porties Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Materiaal voor hoge belastingen en/of corrosie-spanning aanval internationaal slechts gedeeltelijk gestandaardiseerde |
|||
| 2.1061.03 | CuSn12Pb | nog niet gestandaardiseerd | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 Al 8.5 - 11.0 Ni 4,0 - 6.5 Fe 3,5 - 5.5 toegestaan max. porties Mn 3.3 |
Cu min. 78 Al 10 tot 11.5 Ni 3 - 5.5 Fe 3 - 5 Maximaal drie.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Materiaal voor extreme belastingen en/of hoog corrosief milieu internationaal gestandaardiseerde |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1,5 - 4 Mn 2,5 - 5 Zn rust toegestaan max. porties Maximaal drie. |
Cu 60 - 66 Al 5 - 7.5 Fe 2 - 4 Mn 2,5 - 5 Zn 22 - 28 Ni max. 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Materiaal voor maximale belastingen zonder Corrosieve aanval. internationaal gedeeltelijk gestandaardiseerd tot een grote uitbreiding |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | nog niet gestandaardiseerd | Cu 84 - 88 Sn 11 - 13 Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 Ni 0,8-1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Materiaal met goede slijtvastheid corrosie en zeewater resistent internationaal gedeeltelijk gestandaardiseerde |
|||
| 2.1052.03 | CuSn12 | nog niet gestandaardiseerd | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | nog niet gestandaardiseerd | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1 ) leveringsformulier: .01 = zandgieten. .02 = zwaartekrachtgegooid. .03 = centrifuge gieten. .04 = continu gieten | ||||||||||||||||
| Model | W | L | T | W1 | L1 | L2 | d | S |
| 25CUPW 25CUPF 25 CUPS 25CUPI |
55 | 180 | 25 | 37.5 | 120 | 30 | 18 | 24 |
| 70 | 160 | 50 | 110 | 25 | 18 | 25 | ||
| 200 | 75 | 25 | 25 | |||||
| 240 | 90 | 30 | 30 | |||||
| 85 | 200 | 28 | 60 | 75 | 25 | 22 | 30 | |
| 240 | 90 | 30 | ||||||
| 300 | 80 | 30 | ||||||
| 350 | 90 | 40 | ||||||
| 100 | 200 | 75 | 25 | |||||
| 240 | 90 | 30 | ||||||
| 300 | 80 | 30 | ||||||
| 350 | 90 | 40 |
Draag platen, banden, voering en schoenen
De stukken kunnen in verschillende maten en vormen worden geleverd, met afmetingen die variëren van een paar centimeter tot lengtes van 12 voet of meer.Voor het gehele oppervlak wordt gesmeerd met kamers.
U kunt slijtageplaten bestellen met alle bronzen legeringen die we verkopen.
VIIPLUSis gespecialiseerd in de export,de groothandel en de levering van een kwaliteitsassortiment met grafiet gevulde bronsplaten die worden gebruikt in staalrollers en mineraalmachines.De aangeboden struik is ontworpen volgens de behoeften van onze klanten en wordt zeer gewaardeerd door onze gerenommeerde klantenDaarnaast is de Busch ontworpen door de experts van onze leveranciers met behulp van eersteklas grondstoffen en moderne technologie, in overeenstemming met de gevestigde industriestandaarden.
De slijtplaten leiden en controleren de lineaire beweging wanneer er zware krachten te maken hebben.Biedt verschillende bronzen slijtageplaten, variërend van onvoltooide gegoten bronsplaten tot volledig bewerkte onderdelen.
Gebruikplaten
De slijtplaten worden gebruikt om de lineaire beweging te sturen en te regelen wanneer er grote krachten zijn waarmee je moet worstelen.ze vinden veel andere toepassingen in vormen, speciale machines en zware apparatuur.
VIIPLUS produceert slijtvaste platen die voldoen aan alle industriële normen.VIIPLUS slijtageplaten zijn verkrijgbaar in een breed scala van standaard inch en metrische maten en zijn verkrijgbaar in staal of aluminium brons met of zonder zelfglijende grafiet.
Als een standaardplaat niet werkt, kan VIIPLUS economisch aangepaste configuraties maken voor speciale maten, gatenpatronen of grafietpatronen.
Beschermende banden zijn een vergelijkbare bronzen slijtageplaten met een solide smeermiddel plug (grafiet) product, maar zijn verkrijgbaar in een breder scala van maten.
Nu een standaard lijn aanbieden van zelf smeergrafiet verstopte slijtbanden
1.Mogelijk maakt onderhoudsvrije en langdurige werking;
2.geschikt voor hoge statische en dynamische belastingen;
3.Met een lage en gelijkmatige wrijvingscoëfficiënt en geen stick-slip effecten;
4.geschikt voor vuil, corrosie, schokbelasting en randbelasting;
5Het basismateriaal had een goede schokdemper.
6.Kan over een breed temperatuurbereik worden gebruikt;
7.geschikt voor heen en weer bewegen, draaien en oscilleren met een startfrequentie en moeilijkheid bij het maken van oliefilmpjes;
8.Met een lage slijtage en een lange levensduur.

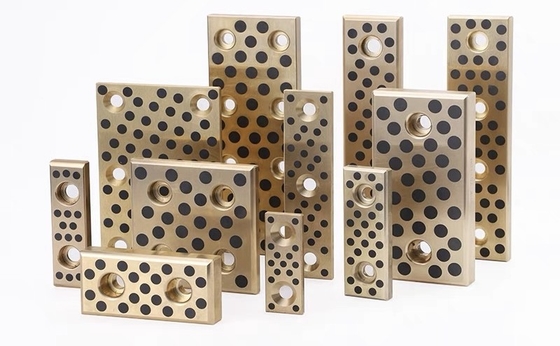

Draagplaat Standaard afmetingen Brons Bushing Grafiet Brons Plaat
| Materiaal | CuZn25Al5 | C0Sn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| Dichtheid | 8 | 8.9 | 7.8 | 8.9 | 8 |
| HB-hardheid | >210 | > 70 | > 150 | > 95 | > 280 |
| Treksterkte N/mm2 | > 750 | > 200 | > 600 | >260 | >540 |
| Gewichtssterkte N/mm2 | > 450 | > 90 | >260 | > 150 | > 450 |
| Verlenging in % | > 12 | >15 | > 10 | > 8 | > 0.3 |
| Coëfficiënt van lineaire uitbreiding |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| Max. temperatuur. | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| Max. belasting N/mm2 | 100 | 60 | 50 | 70 | 150 |
| Max. snelheid (droog) m/min | 15 | 10 | 20 | 10 | 15 |
| Max. PV N/mm2*m/min (glijmiddel) |
200 | 60 | 60 | 80 | 200 |
| Compressievervorming 300 N/mm2 |
< 0,01 mm | < 0,05 mm | < 0,04 mm | < 0,05 mm | < 0,005 mm |
·Geeft een langdurig slijtagevlak
·Lag wrijvingscoëfficiënt
·Geen voorgeboord gat is gelijk aan de flexibiliteit van het montagemodel
Verslete platen of bekleding worden gebruikt om schade aan de hoofdmachines door slijtage of botsing te voorkomen en om de levensduur van de machine te verlengen.
Voorbeelden van machines of onderdelen waarvoor slijtageplaten of voering nodig zijn, zijn:
·Krachters
·Krachters
·Verdrijfstoerusting
·Uitrusting voor staal- en aluminiumfabrieken
·Zware apparatuur voor het verplaatsen en bekleden van aarde
Andere toepassingen voor slijtvast staal zijn:
·Zet de messen aan
·Helikopters
·Scrapers
·Mining tools
·Schippers
·Punchpresstoepassingen
·Punchpresstoepassingen
- Doe de ringen aan.
·De segmenten opzetten
·Kopschrapers
Verslete platen en verslete producten zijn verkrijgbaar in:
