| Merknaam: | REPLACEMENT PLAIN BEARINGS |
| Modelnummer: | Grafiet van JFB SL2 stopte Van een flens voorzien Bronsring |
| MOQ: | PARTNER-AAN-ORDE DOUANEringen |
| Prijs: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| Betalingsvoorwaarden: | TT VOORAF, L/C, WESTERN UNION |
| Toeleveringsvermogen: | STANDAARDtolerantieringen |

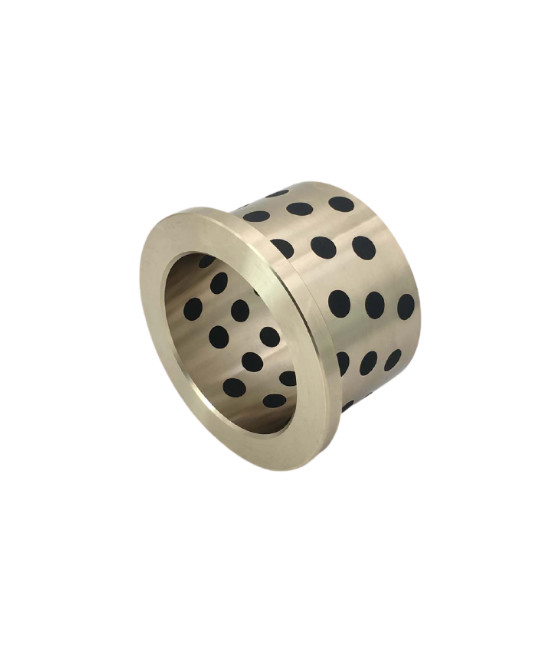

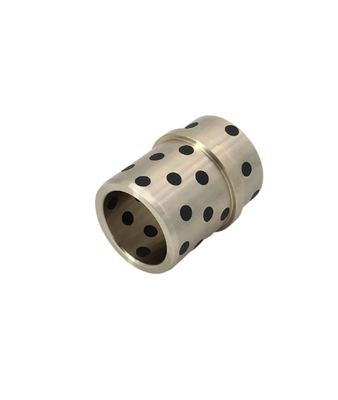

De Oillesess Guiding Bush met kraag, met zelfverzamelde eigenschappen, is een zeer efficiënte en onderhoudsvriendelijke component die is ontworpen voor verschillende industriële toepassingen. De afwezigheid van de behoefte aan oliemering vermindert de operationele kosten en onderhoudsvereisten aanzienlijk, waardoor het een ideale keuze is voor veeleisende omgevingen. De kraagversterking verbetert de structurele integriteit en duurzaamheid van de bush en zorgt voor stabiele en betrouwbare prestaties, zelfs onder hoge belastingen. Het zelf-bux-materiaal zorgt voor een soepele werking en verminderde wrijving, wat bijdraagt aan de algehele efficiëntie en een lange levensduur.
Zelfmoltende bus-langdurige slijtvastheid
Aanwijzingen en schuifregelaars
Kies uit onze selectie vanzelf-het smerenBussen, waaronder olie-ingebedde mouwlagers, drooglopende mouwlagers en meer.
MATERIAAL:Bronzen grafiet
GEBRUIK:Bush met kraag (voor het centreren tussen twee platen), brons met niet-liquide smeermiddel; Het materiaal voor zelf-vensters vermindert de onderhoudsvereisten.
Guide struiken DIN 9834 / ISO 9448, brons, onderhoudsvrij met kraagstandaard So#50Sp2
Solid bronzen lager wordt vervaardigd met behulp van hoge trekmangaanbrons aangesloten met vaste smeermiddelen. Basic bronzen legeringsmateriaal is cuzn25al6fe3mn3 met aangesloten grafiet (SL2), we bieden ook een breed optionele keuzes van CUSN5PB5ZN5, Cual10Fe5ni5, CUSN12 en andere normenmaterialen.
Vooral ons bedrijf heeft de SL4 -vaste smeermiddelen ontwikkeld voor het contactpersonen van water, zoals jet, propeller, schip, schipper, offshore platform, hydraulische turbine, enz.
Deze producten worden voornamelijk gebruikt in toepassingen met hoge belasting en matige snelheid. Het heeft de mogelijkheid om de temperatuur tot 400 ° C te weerstaan. We hebben ook de mogelijkheid om deze struiken en platen te ontwikkelen volgens de specificaties van onze klanten.
| Samenstelling en eigenschappen | ||||||||||||||||
| DG | Landen | Materiaal Nee. leveringsformulier1) |
Aanduiding | ASTM -standaard | Proportionele gewichten | Fysieke eigenschappen (min.) | ||||||||||
| Standaard | Legering Nee. |
Landen | ASTM | Dikte | 0,2% Deformatie |
Trek kracht |
Deformatie | Emodulus | Hardheid | Sollicitatie | ||||||
| Symbool | ρ | Δy | AT | |||||||||||||
| Eenheid | Reken | Reken | g/cm³ | MPA | MPA | Reken | MPA | HB | ||||||||
| 01 | 1705 | 2.1090.01 | Cusn7znpb | B 584 | C932 00 | Cu 81 - 85 SN 6 - 8 Zn 3 - 5 PB 5 - 7 toegelaten Max. porties Ni 2.0 SB 0,3 |
Cu 81 - 85 SN 6.3 - 7.5 Zn 2 - 4 PB 6 - 8 Ni 1 SB 0,35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Standaard materiaal voor de De meeste toepassingen Internationale gestandaardiseerd |
||
| 2.1090.03 | Cusn7znpb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | Cusn7znpb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CUSN12PB | Nog niet gestandaardiseerd | Cu 84 - 87 SN 11 - 13 PB 1 - 2 toegestane Ni 0,8 - 1,5 Max. porties Ni 2.0 SB 0,2 P 0,2 |
Cu 85 - 88 SN 10 - 12 PB 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Materiaal voor high laadt en/of corrosiespanning aanval internationaal alleen gedeeltelijk gestandaardiseerd |
|||
| 2.1061.03 | CUSN12PB | Nog niet gestandaardiseerd | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CUSN12PB | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | Cual10ni | B 584 | C955 00 | C u min. 75 AL 8.5 - 11.0 Ni 4.0 - 6.5 Fe 3.5 - 5.5 toegelaten Max. porties Mn 3.3 |
Cu min. 78 AL 10 - 11.5 Ni 3 - 5.5 Fe 3 - 5 Mn Max. 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Materiaal voor Extreme ladingen en/of hoog corrosief omgevingen Internationale gestandaardiseerd |
||
| 2.0975.02 | Cual10ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | Cual10ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | Cual10ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | Cuzn25al5 | B584 | C863 00 | Cu 60 - 67 AL 3 - 7 Fe 1.5 - 4 Mn 2.5 - 5 Zn REST toegelaten Max. porties Ni Max. 3 |
Cu 60 - 66 AL 5 - 7.5 Fe 2 - 4 Mn 2.5 - 5 Zn 22 - 28 Ni Max. 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Materiaal voor Hoogste ladingen zonder corrosieve aanval. Internationale gedeeltelijk gestandaardiseerd tot een groot deel |
||
| 2.0598.02 | Cuzn25al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | Cuzn25al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CUSN12 | Nog niet gestandaardiseerd | Cu 84 - 88 SN 11 - 13 PB 1 Ni 2.0 SB 0,2 P 0,2 |
Cu 85 - 88 SN 10 - 12 PB 1 - 1.5 Ni 0,8 - 1,5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Materiaal met goede slijtage resis- tance. corrosie en zeewater resistent Internationale gedeeltelijk gestandaardiseerd |
|||
| 2.1052.03 | CUSN12 | Nog niet gestandaardiseerd | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CUSN12 | Nog niet gestandaardiseerd | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1)Leveringsvorm: .01 = Sand Casting. .02 = Gravity Casting. .03 = centrifugaal gieten. .04 = continu gieten | ||||||||||||||||
Bush -technische gegevens van Bush leiden
| Bronsmateriaal |
Cuzn25al6fe3mn3 +SL2 |
Cusn5pb5zn5 +SL2 |
Cual10Fe5ni5 +SL2 |
CUSN12 +SL2 |
|
| Cu% | Rest | 85 | 80 | 88 | |
| SN% | - | 5 | - | 12 | |
| PB% | - | 5 | - | - | |
| Zn% | 25 | 5 | - | - | |
| Al% | 6 | - | 10 | - | |
| Ni% | - | - | 5 | - | |
| Fe% | 3 | - | 5 | - | |
| Mn% | 3 | - | - | - | |
| Dikte | 8.2 g/cm3 | 8,8 g/cm3 | 8,5 g/cm3 | 8,8 g/cm3 | |
| Hardheid | > HB210 | > HB70 | > HB150 | > HB80 | |
| Max. Laaddruk | 100 N/mm2 | 40 N/mm2 | 50 N/mm2 | 45 N/mm2 | |
| Max. Lineaire snelheid | 0,5 m/s (droog) | 0,4 m/s (droog) | 0,25 m/s (droog) | 0,5 m/s (droog) | |
| Max. PV | 1,65 N/mm2 * m/s | 1,00 N/mm2 * m/s | 1,25 N/mm2 * m/s | 1.20 N/mm2 * m/s | |
| Treksterkte | > 750 N/mm2 | > 200 N/mm2 | > 500 N/mm2 | > 360 N/mm2 | |
| Verlenging | > 12 % | > 15 % | > 10 % | > 8 % | |
| Temperatuurlimiet | -40 ~ +300 OC | -40 ~ +250 OC | -40 ~ +400 OC | -40 ~ +300 OC |
Producten Standaard: ISO 4379 (vervangt DIN 1850)
Vaste smeermiddelen
| Code | Materiaal | Functies | Sollicitatie |
| SL2 | Grafiet composiet |
Lage wrijving |
Op grote schaal gebruikt voor machines |
| SL4 | +MOS2 composiet |
Water contact opnemen met smeren |
Zelfsmeer, hoogwaardig messing, cuzn25al of eq, onderhoudsvrije lager- en geleidestruiken, brons met vast smeermiddel
Item nee Gelijkwaardige code Inner Ø
DBuitenste Ø
DLengte
LFlens f T JFB0810 SOBF 8-12-10 8 12 10 20 2 JFB0812 SOBF 8-12-12 8 12 12 20 2 JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 SOBF 10-14-10 10 14 10 22 2 JFB1012 SOBF 10-14-12 10 14 12 22 2 JFB1015 SOBF 10-14-15 10 14 15 22 2 JFB1017 SOBF 10-14-17 10 14 17 22 2 JFB1020 SOBF 10-14-20 10 14 20 22 2 JFB1210 SOBF 12-18-10 12 18 10 25 3 JFB1212 SOBF 12-18-12 12 18 12 25 3 JFB1215 SOBF 12-18-15 12 18 15 25 3 JFB1220 SOBF 12-18-20 12 18 20 25 3 JFB1225 SOBF 12-18-25 12 18 25 25 3 JFB1230 SOBF 12-18-30 12 18 30 25 3 JFB1310 SOBF 13-19-10 13 19 10 26 3 JFB1312 SOBF 13-19-12 13 19 12 26 3 JFB1315 SOBF 13-19-15 13 19 15 26 3 JFB1320 SOBF 13-19-20 13 19 20 26 3 JFB1325 SOBF 13-19-25 13 19 25 26 3 JFB1330 SOBF 13-19-30 13 19 30 26 3 JFB1415 SOBF 14-20-15 14 20 15 27 3 Ingebedde vaste smeerlagers Metrische flensbussen Flense struik, zelfsmeren Item nee Gelijkwaardige code Inner Ø
DBuitenste Ø
DLengte
LFlens f T JFB1420 SOBF 14-20-20 14 20 20 27 3 JFB1425 SOBF 14-20-25 14 20 25 27 3 JFB1510 SOBF 15-21-10 15 21 10 28 3 JFB1512 SOBF 15-21-12 15 21 12 28 3 JFB1515 SOBF 15-21-15 15 21 15 28 3 JFB1520 SOBF 15-21-20 15 21 20 28 3 JFB1525 SOBF 15-21-25 15 21 25 28 3 JFB1530 SOBF 15-21-30 15 21 30 28 3 JFB1612 SOBF 16-22-12 16 22 12 29 3 JFB1615 SOBF 16-22-15 16 22 15 29 3 JFB1618 SOBF 16-22-18 16 22 18 29 3 JFB1620 SOBF 16-22-20 16 22 20 29 3 JFB1623 SOBF 16-22-23 16 22 23 29 3 JFB1625 SOBF 16-22-25 16 22 25 29 3 JFB1630 SOBF 16-22-30 16 22 30 29 3 JFB1635 SOBF 16-22-35 16 22 35 29 3 JFB1640 SOBF 16-22-40 16 22 40 29 3 JFB1815 SOBF 18-24-15 18 24 15 32 3 JFB1820 SOBF 18-24-20 18 24 20 32 3 JFB1825 SOBF 18-24-25 18 24 25 32 3 JFB1830 SOBF 18-24-30 18 24 30 32 3 JFB1835 SOBF 18-24-35 18 24 35 32 3 JFB1840 SOBF 18-24-40 18 24 40 32 3 JFB2015 SOBF 20-30-15 20 30 15 40 5 JFB2020 SOBF 20-30-20 20 30 20 40 5 JFB2025 SOBF 20-30-25 20 30 25 40 5 JFB2030 SOBF 20-30-30 20 30 30 40 5 JFB2035 SOBF 20-30-35 20 30 35 40 5 JFB2040 SOBF 20-30-40 20 30 40 40 5 JFB2515 SOBF 25-35-15 25 35 15 45 5 JFB2520 SOBF 25-35-20 25 35 20 45 5 JFB2525 SOBF 25-35-25 25 35 25 45 5 JFB2530 SOBF 25-35-30 25 35 30 45 5 JFB2535 SOBF 25-35-35 25 35 35 45 5 JFB2540 SOBF 25-35-40 25 35 40 45 5 JFB2550 SOBF 25-35-50 25 35 50 45 5 JFB3020 SOBF 30-40-20 30 40 20 50 5 JFB3025 SOBF 30-40-25 30 40 25 50 5 JFB3030 SOBF 30-40-30 30 40 30 50 5 JFB3035 SOBF 30-40-35 30 40 35 50 5 JFB3040 SOBF 30-40-40 30 40 40 50 5 JFB3050 SOBF 30-40-50 30 40 50 50 5 JFB31,520 SOBF 31,5-40-20 31,5 40 20 50 5 JFB31,530 SOBF 31,5-40-30 31,5 40 30 50 5 JFB31,535 SOBF 31,5-40-35 31,5 40 35 50 5 JFB31,540 SOBF 31,5-40-40 31,5 40 40 50 5 Ingebedde vaste smeerlagers Metrische flensbussen Flense struik, zelfsmeren Item nee Gelijkwaardige code Inner Ø
DBuitenste Ø
DLengte
LFlens f T JFB3520 SOBF 35-45-20 35 45 20 60 5 JFB3525 SOBF 35-45-25 35 45 25 60 5 JFB3530 SOBF 35-45-30 35 45 30 60 5 JFB3535 SOBF 35-45-35 35 45 35 60 5 JFB3540 SOBF 35-45-40 35 45 40 60 5 JFB3550 SOBF 35-45-50 35 45 50 60 5 JFB4020 SOBF 40-50-20 40 50 20 65 5 JFB4025 SOBF 40-50-25 40 50 25 65 5 JFB4030 SOBF 40-50-30 40 50 30 65 5 JFB4035 SOBF 40-50-35 40 50 35 65 5 JFB4040 SOBF 40-50-40 40 50 40 65 5 JFB4050 SOBF 40-50-50 40 50 50 65 5 JFB4530 SOBF 45-55-30 45 55 30 70 5 JFB4535 SOBF 45-55-35 45 55 35 70 5 JFB4540 SOBF 45-55-40 45 55 40 70 5 JFB4550 SOBF 45-55-50 45 55 50 70 5 JFB4560 SOBF 45-55-60 45 55 60 70 5 JFB5030 SOBF 50-60-30 50 60 30 75 5 JFB5035 SOBF 50-60-35 50 60 35 75 5 JFB5040 SOBF 50-60-40 50 60 40 75 5 JFB5050 SOBF 50-60-50 50 60 50 75 5 JFB5060 SOBF 50-60-60 50 60 60 75 5 JFB5540 SOBF 55-65-40 55 65 40 80 5 JFB5560 SOBF 55-65-60 55 65 60 80 5 JFB6040 SOBF 60-75-40 60 75 40 90 7,5 JFB6050 SOBF 60-75-50 60 75 50 90 7,5 JFB6080 SOBF 60-75-80 60 75 80 90 7,5 JFB6367,5 SOBF 63-75-67,5 63 75 67,5 85 7,5 JFB6560 SOBF 65-80-60 65 80 60 95 7,5 JFB7050 SOBF 70-85-50 70 85 50 105 7,5 JFB7080 SOBF 70-85-80 70 85 80 105 7,5 JFB7560 SOBF 75-90-60 75 90 60 110 7,5 JFB8060 SOBF 80-100-60 80 100 60 120 10 JFB8080 SOBF 80-100-80 80 100 80 120 10 JFB80100 SOBF 80-100-100 80 100 100 120 10 JFB9060 SOBF 90-110-60 90 110 60 130 10 JFB9080 SOBF 90-110-80 90 110 80 130 10 JFB10080 SOBF 100-120-80 100 120 80 150 10 JFB100100 SOBF 100-120-100 100 120 100 150 10 JFB12080 SOBF 120-140-80 120 140 80 170 10 JFB120100 SOBF 120-140-100 120 140 100 170 10 JFB13080 SOBF 130-150-80 130 150 80 180 10 JFB130100 SOBF 130-150-100 130 150 100 180 10 JFB14080 SOBF 140-160-80 140 160 80 190 10 JFB140100 SOBF 140-160-100 140 160 100 190 10 JFB150100 SOBF 150-170-100 150 170 100 200 10 JFB150120 SOBF 150-170-120 150 170 120 200 10 JFB160100 SOBF 160-180-100 160 180 100 210 10 JFB160120 SOBF 160-180-120 160 180 120 210 10
