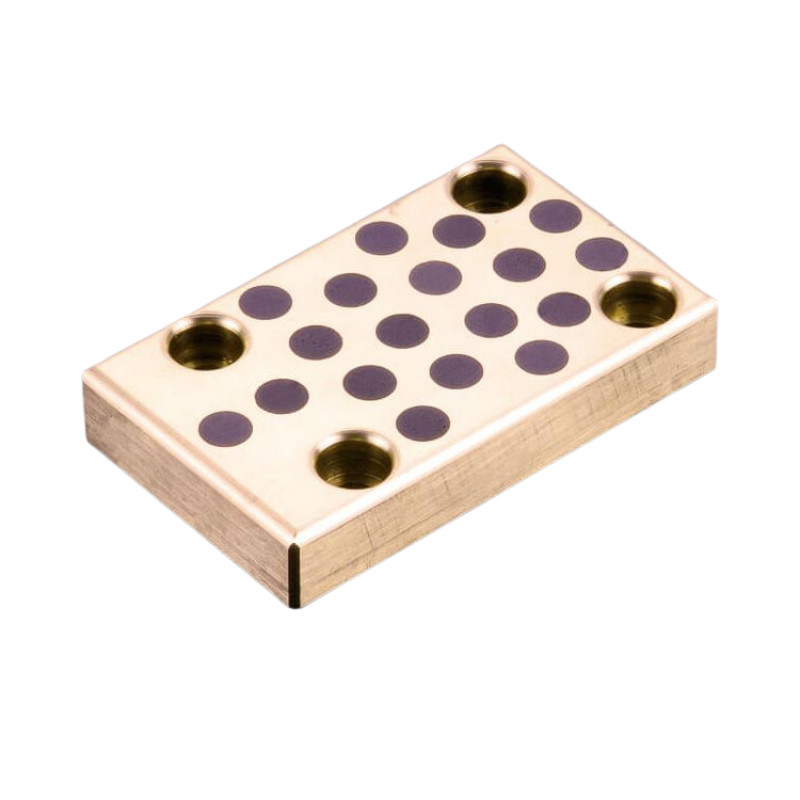

Bronze bus 2000 vaste smeermiddelslijtplaten met een dikte van 10 mm zijn hoogwaardige componenten die zijn ontworpen om uitzonderlijke slijtvastheid en smering te bieden in verschillende industriële toepassingen.
Deze slijtplaten zijn gemaakt van een vast smeermateriaal dat is ingebed met smeerdeeltjes. Deze unieke compositie zorgt voor zelfvermindering, waardoor de behoefte aan externe smering en onderhoud wordt verminderd. Het vaste smeermiddelmateriaal zorgt ook voor een soepele en betrouwbare werking, zelfs onder hoge belastingen en snelheden.
Met een dikte van 10 mm bieden deze slijtplaten een robuuste en duurzame constructie, in staat om veeleisende omstandigheden en uitgebreid gebruik te verwerken. Hun precisieproductie zorgt voor een strakke pasvorm en optimale prestaties in een breed scala van mechanische systemen.
De Bronze Bushing 2000 Solid Smeerant Wear -platen zijn geschikt voor gebruik in verschillende industrieën, waaronder de productie van automotive, machines en zware apparatuur. Hun vermogen om hoge temperaturen, druk en corrosieve omgevingen te weerstaan, maakt hen een ideale keuze voor harde industriële omgevingen.
Samenvattend zijn bronzen bushing 2000 vaste smeermiddelenslijtplaten met een dikte van 10 mm betrouwbare en duurzame componenten die uitzonderlijke slijtvastheid en smering bieden voor verschillende industriële toepassingen. Hun vaste smeermateriaal en precisieproductie zorgen voor een soepele en betrouwbare werking, zelfs onder de meest uitdagende omstandigheden.
Gesinterde meerlagige lagers met gedispergeerd vast smeermiddel
Neem contact met ons op
Neem vandaag nog contact vandaag op om een aanvraag te doen over of verzoek om een catalogus van Oilles Bushings -lagers!
(Grafiet ingebed met laag koolstof staal)

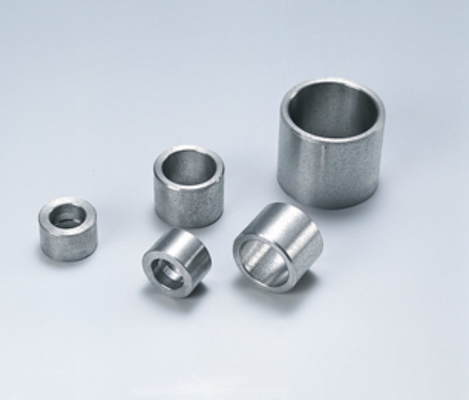

Oilles 2000 Bushuls is een gesinterde meerlagige lagers Bushing Mouw gemaakt van een speciaal gesinterd materiaal dat het schuifoppervlak vormt en het stalen materiaal vormt de steun.
De gesinterde lagen zijn van een speciale koper-nickellegering met een uniform verspreide smeermiddel, waarvan de hoofdcomponent grafiet is. Vaste smeermiddelen worden vrijgegeven op de gesinterde meerlagige lagers bussenhulsoppervlak wanneer slijtage optreedt. Dit zorgt voor een lagere wrijvingscoëfficiënt tijdens de werking.
Bovendien zijn deze gesinterde lagen geïmpregneerd met olie. Gedekte toepassingen zijn onder meer slijtplaten voor auto-gereedschap, industriële robots, slijtplaten voor plastic spuitgietmachines en links gesinterde multi-laags lagers bushuls, bouwmachines, enz.
| Samenstelling en eigenschappen | ||||||||||||||||
| DG | Landen | Materiaal Nee. Leveringsformulier1) |
Aanduiding | ASTM -standaard | Proportionele gewichten | Fysieke eigenschappen (min.) | ||||||||||
| Standaard | Legering Nee. |
Landen | ASTM | Dikte | 0,2% Deformatie |
Trek kracht |
Deformatie | Emodulus | Hardheid | Sollicitatie | ||||||
| Symbool | ρ | Δy | AT | |||||||||||||
| Eenheid | Reken | Reken | g/cm³ | MPA | MPA | Reken | MPA | HB | ||||||||
| 01 | 1705 | 2.1090.01 | Cusn7znpb | B 584 | C932 00 | Cu 81 - 85 SN 6 - 8 Zn 3 - 5 PB 5 - 7 toegelaten Max. porties Ni 2.0 SB 0,3 |
Cu 81 - 85 SN 6.3 - 7.5 Zn 2 - 4 PB 6 - 8 Ni 1 SB 0,35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Standaard materiaal voor de De meeste toepassingen Internationale gestandaardiseerd |
||
| 2.1090.03 | Cusn7znpb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | Cusn7znpb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CUSN12PB | Nog niet gestandaardiseerd | Cu 84 - 87 SN 11 - 13 PB 1 - 2 toegestane Ni 0,8 - 1,5 Max. porties Ni 2.0 SB 0,2 P 0,2 |
Cu 85 - 88 SN 10 - 12 PB 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Materiaal voor high laadt en/of corrosiespanning aanval internationaal alleen gedeeltelijk gestandaardiseerd |
|||
| 2.1061.03 | CUSN12PB | Nog niet gestandaardiseerd | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CUSN12PB | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | Cual10ni | B 584 | C955 00 | C u min. 75 AL 8.5 - 11.0 Ni 4.0 - 6.5 Fe 3.5 - 5.5 toegelaten Max. porties Mn 3.3 |
Cu min. 78 AL 10 - 11.5 Ni 3 - 5.5 Fe 3 - 5 Mn Max. 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Materiaal voor Extreme ladingen en/of hoog corrosief omgevingen Internationale gestandaardiseerd |
||
| 2.0975.02 | Cual10ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | Cual10ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | Cual10ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | Cuzn25al5 | B584 | C863 00 | Cu 60 - 67 AL 3 - 7 Fe 1.5 - 4 Mn 2.5 - 5 Zn REST toegelaten Max. porties Ni Max. 3 |
Cu 60 - 66 AL 5 - 7.5 Fe 2 - 4 Mn 2.5 - 5 Zn 22 - 28 Ni Max. 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Materiaal voor Hoogste ladingen zonder corrosieve aanval. Internationale gedeeltelijk gestandaardiseerd tot een groot deel |
||
| 2.0598.02 | Cuzn25al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | Cuzn25al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CUSN12 | Nog niet gestandaardiseerd | Cu 84 - 88 SN 11 - 13 PB 1 Ni 2.0 SB 0,2 P 0,2 |
Cu 85 - 88 SN 10 - 12 PB 1 - 1.5 Ni 0,8 - 1,5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Materiaal met goede slijtage resis- tance. corrosie en zeewater resistent Internationale gedeeltelijk gestandaardiseerd |
|||
| 2.1052.03 | CUSN12 | Nog niet gestandaardiseerd | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CUSN12 | Nog niet gestandaardiseerd | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1) Leveringsformulier: .01 = Sand Casting. .02 = Gravity Casting. .03 = centrifugaal gieten. .04 = continu gieten | ||||||||||||||||
· Gedispergeerd vast smeermiddel maakt bewegingen in elke richting mogelijk en biedt superieure prestaties voor minuutbewegingen.
· Bruikbaar zonder de noodzaak van smering.
· Beschikt over superieure belastingweerstand, snelheidskenmerken en slijtvastheid.
· Standaard Oilles 2000 Bushoesproducten en -platen voor extra bewerking zijn beschikbaar in verschillende maten.
| Smeercondities | Droog | Periodieke smering |
|---|---|---|
| Servicetemperatuurbereik (℃) |
-40 ～+120 | -40 ～+120 |
| Toegestaan max. Contactdruk: P (N/MM2) |
24.5 | 49 |
| Toegestaan max. snelheid: V (mevrouw) |
0,50 | 1,00 |
| Toegestaan max. PV -waarde (N/mm2 ・ m/s) |
1.63 | 2.45 |
De waarden tussen haakjes zijn de statische drukken van de gesinterde meerlagige lagers bushuls, die de druk zijn van de gesinterde meerlagige lagers in niet-bewegende of zeer laag bewegende toepassingen (≦ 0,0017 m / s).
| Dikte | —— | G/cm3 | 6.3 |
|---|---|---|---|
| Hardheid | Jis K 7202-2 | HRM | 60-95 |
| Olie -impregneringspercentage | —— | vol% | 12 |
· De hierboven getoonde waarde is voor gesinterde laag.
· De hierboven getoonde waarden zijn typische waarden, niet de standaardwaarden.
Als het Bronze Bushing 2000-materiaal wordt gekocht en gebruikt door het af te maken, moet het na het bewerken van olie worden geïmpregneerd en vervolgens in de behuizing worden geassembleerd. Wanneer de gesinterde mouwtjes met multi-laags wordt opgeslagen voor lang of gewassen, moet dit opnieuw olie worden geïmpregneerd en vervolgens in de behuizing worden geassembleerd. Zie voor de methode de beschrijving over de olie-impregnatiemethode die wordt weergegeven op pagina 250. Dip de bewerkte bushing mouwen geïnterneerde meerlagige lagers in smeerolie gedurende 24 uur of meer voordat u deze gebruikt, als olie-impregnering (door verwarming) is uitgeschakeld.
|
Id |
OD |
Lengte |
|
Klasse 7 tot 8 |
Klasse 6 tot 7 |
Klasse 8 tot 9 |
| Id | OD |
-0.1 Lengte l tolerantie -0.3 |
||||||||||
| φd | Tolerantie | φd | Tolerantie | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 |
| 12 |
＋0.049 ＋0.038 |
18 |
＋0.034 ＋0.023 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 |
| 13 |
＋0.053 ＋0.042 |
19 |
＋0.041 ＋0.028 |
131910 | 131912 | 131915 | 131920 | 131925 | 131930 | |||
| 14 |
＋0.053 ＋0.042 |
20 |
＋0.041 ＋0.028 |
142010 | 142012 | 142015 | 142020 | 142025 | 142030 | |||
| 15 |
＋0.053 ＋0.042 |
21 |
＋0.041 ＋0.028 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | ||
| 16 |
＋0.053 ＋0.042 |
22 |
＋0.041 ＋0.028 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | |
| 18 |
＋0.053 ＋0.042 |
24 |
＋0.041 ＋0.028 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||
| 20 |
＋0.060 ＋0.047 |
28 |
＋0.041 ＋0.028 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | |
| 20 |
＋0.060 ＋0.047 |
30 |
＋0.041 ＋0.028 |
203015 | 203016 | 203020 | 203025 | 203030 | ||||
| 25 |
＋0.065 ＋0.052 |
33 |
＋0.050 ＋0.034 |
253312 | 253315 | 253316 | 253320 | 253325 | 253330 | |||
| 25 |
＋0.065 ＋0.052 |
35 |
＋0.050 ＋0.034 |
253515 | 253516 | 253520 | 253525 | 253530 | ||||
| 28 |
＋0.065 ＋0.052 |
38 |
＋0.050 ＋0.034 |
283820 | 283825 | 283830 | ||||||
| 30 |
＋0.065 ＋0.052 |
38 |
＋0.050 ＋0.034 |
303812 | 303815 | 303820 | 303825 | 303830 | ||||
| 30 |
＋0.065 ＋0.052 |
40 |
＋0.050 ＋0.034 |
304015 | 304020 | 304025 | 304030 | |||||
| 35 |
＋0.076 ＋0.060 |
44 |
＋0.050 ＋0.034 |
354420 | 354425 | 354430 | ||||||
| 35 |
＋0.076 ＋0.060 |
45 |
＋0.050 ＋0.034 |
354520 | 354525 | 354530 | ||||||
| 40 |
＋0.076 ＋0.060 |
50 |
＋0.050 ＋0.034 |
405015 | 405020 | 405025 | 405030 | |||||
| 45 |
＋0.081 ＋0.065 |
55 |
＋0.060 ＋0.041 |
455530 | ||||||||
| 45 |
＋0.081 ＋0.065 |
60 |
＋0.060 ＋0.041 |
456030 | ||||||||
| 50 |
＋0.081 ＋0.065 |
60 |
＋0.060 ＋0.041 |
506020 | 506030 | |||||||
| 50 |
＋0.081 ＋0.065 |
62 |
＋0.060 ＋0.041 |
506230 | ||||||||
| 50 |
＋0.081 ＋0.065 |
65 |
＋0.060 ＋0.041 |
506530 | ||||||||
| 55 |
＋0.091 ＋0.072 |
70 |
＋0.062 ＋0.043 |
557030 | ||||||||
| 60 |
＋0.091 ＋0.072 |
74 |
＋0.062 ＋0.043 |
607430 | ||||||||
| 60 |
＋0.091 ＋0.072 |
75 |
＋0.062 ＋0.043 |
607530 | ||||||||
| 65 |
＋0.091 ＋0.072 |
80 |
＋0.062 ＋0.043 |
|||||||||
| 70 |
＋0.096 ＋0.077 |
85 |
＋0.073 ＋0.051 |
708530 | ||||||||
| 70 |
＋0.096 ＋0.077 |
90 |
＋0.073 ＋0.051 |
|||||||||
| 75 |
＋0.096 ＋0.077 |
90 |
＋0.073 ＋0.051 |
|||||||||
| 75 |
＋0.096 ＋0.077 |
95 |
＋0.073 ＋0.051 |
|||||||||
| 80 |
＋0.096 ＋0.077 |
96 |
＋0.073 ＋0.051 |
|||||||||
| 80 |
＋0.096 ＋0.077 |
100 |
＋0.073 ＋0.051 |
|||||||||
| 90 |
＋0.107 ＋0.085 |
110 |
＋0.076 ＋0.054 |
|||||||||
| 100 |
＋0.107 ＋0.085 |
120 |
＋0.076 ＋0.054 |
|||||||||
| Id | OD |
Lengte l tolerantie 0 －0.3 |
|||||||||||
| φd | Tolerantie | φd | Tolerantie | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
| 12 |
＋0.011 ＋0.003 |
18 |
0 －0.008 |
121816 | 121825 | ||||||||
| 16 |
＋0.011 ＋0.003 |
22 |
0 －0.009 |
162216 | 162220 | 162230 | |||||||
| 20 |
＋0.013 ＋0.004 |
28 |
0 －0.009 |
202820 | 202830 | 202840 | |||||||
| 25 |
＋0.013 ＋0.004 |
33 |
0 －0.011 |
253325 | 253330 | 253340 | 253350 | ||||||
| 30 |
＋0.013 ＋0.004 |
38 |
0 －0.011 |
303830 | 303840 | 303850 | 303860 | ||||||
| 35 |
＋0.016 ＋0.005 |
44 |
0 －0.011 |
354440 | 354450 | 354460 | |||||||
| 40 |
＋0.016 ＋0.005 |
50 |
0 －0.011 |
405040 | 405050 | 405060 | |||||||
| 50 |
＋0.016 ＋0.005 |
62 |
0 －0.013 |
506250 | 506280 | ||||||||
| 60 |
＋0.019 ＋0.006 |
74 |
0 －0.013 |
607450 | 607460 | 607480 | |||||||
| 70 |
＋0.019 ＋0.006 |
85 |
0 －0.015 |
708550 | 7085100 | ||||||||
| 80 |
＋0.019 ＋0.006 |
96 |
0 －0.015 |
809650 | 809680 | 8096120 | |||||||
| 100 |
＋0.022 ＋0.007 |
120 |
0 －0.015 |
10012050 | 100120100 | 100120120 | |||||||
· Standaard cilindrische struiken, flensbussen, stuwkrachtwassingen en latten zijn beschikbaar.
· Loodvrij type is ook beschikbaar
· Alle speciale ontwerpen worden geproduceerd zoals vereist
Oilles 2000 Bushuls is op grote schaal gebruikt in hoge belasting met lagere wrijving en goede slijtvastheid gevraagde mechanische onderdelen waar de gegeven olie moeilijk is, zoals de slijtage van de automobiel die, industriële robots, injectieslijtage, injectie-tie-balk struiken, bouwmachines zelfverzamelde bushuls mouwlagers etc.
