Van het Bronsringen van het metaalpolymeer PTFE Zelfsmerend Type sf-1

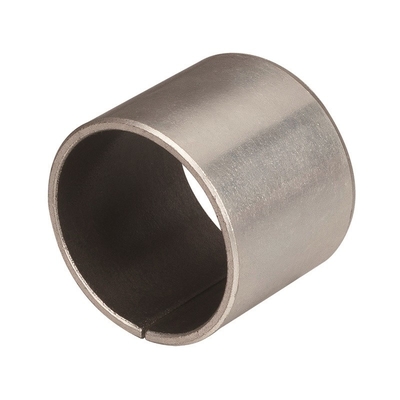

  • Metal Polymer PTFE Self Lubricating Bronze Bushings Type SF-1

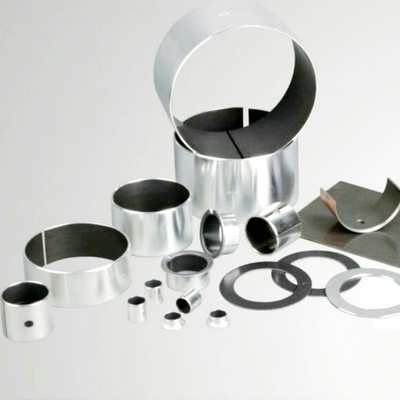

  • Metal Polymer PTFE Self Lubricating Bronze Bushings Type SF-1

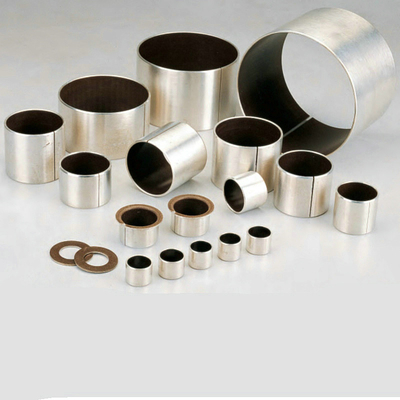

  • Metal Polymer PTFE Self Lubricating Bronze Bushings Type SF-1
Plaats van herkomst Staal Gesteunde PTFE-Ringen
Merknaam Du Bushing Inch Size
Certificering STEEL BACKED BUSHING, DIN 1494 / ISO 3547, LOW-MAINTENANCE
Modelnummer DE RING VAN DE DUIMgrootte
Min. bestelaantal Overeen te komen
Prijs 1.00usd-100.00usd，negotiable
Verpakking Details DE DE UITVOERring KARTONNEERT HOUTEN COMPUTER-AIDED SOFTWARE ENGINEERING
Levertijd 10-15 het werkdagen
Betalingscondities T/T VOORAF, Western Union
Levering vermogen Du Bushing Inch Leveranciers van de Fabrikanten Zelfsmerende Duidelijke Lagers van Boccole van Groot
Productdetails
Materiaal koolstofstaal + bronze+ ptfe Het smeren Zelfsmerende dragende kokerringen
De dienst OEM Aangepaste Diensten, OEM, Snelle Levering Eigenschap OEM Hoge productie, - Zelfsmerende kwaliteit,
Code DU BUSHINGS de koker van de staalring Toepassing VOOR OP ZWAAR WERK BEREKENDE SCHOKBREKERtoepassing
De dragende Prijs van de Ringsfabriek tiffany@viiplus.com Zelfsmerende Dragende Ringsfabrikant https://www.viiplus.com/
Hoog Licht PTFE bedekte Zelfsmerend Duidelijk Lager, Teflon Zelfsmerend Duidelijk Lager, Staal Gesteund met een Kenmerk и скольжения (биметаллические подшипники скольжения)
Kenmerk и скольжения (биметаллические подшипники скольжения)
Hoog licht

Het Zelfsmerende Lager van het metaalpolymeer

,

De Zelfsmerende Lagers van PTFE

,

Zelfsmerende het Bronsringen van PTFE
Laat een bericht achter
Productomschrijving

STRUIKENtype SF-1

DU Bushing 24 DU 16 de Duidelijke Grootte van de Lagersduim, Zelfsmerende Lagers, de Ringen van China - Metaalpolymeer

Ring met afmetingen

BR1005 DE STRUIKEN TYPEN SF-1 10X12X5 BR1005
BR1012 DE STRUIKEN TYPEN SF-1 10X12X12 BR1012
BR2515 DE STRUIKEN TYPEN SF-1 25X28X15 BR2515
BR2520 DE STRUIKEN TYPEN SF-1 25X28X20 BR2520
BR2525 DE STRUIKEN TYPEN SF-1 25X28X25 BR2525
BR2540 DE STRUIKEN TYPEN SF-1 25X28X40 BR2540
BR3015 DE STRUIKEN TYPEN SF-1 30X34X15 BR3015
BR3020 DE STRUIKEN TYPEN SF-1 30X34X20 BR3020
BR3025 DE STRUIKEN TYPEN SF-1 30X34X25 BR3025
BR3030 DE STRUIKEN TYPEN SF-1 30X34X30 BR3030
BR3035 DE STRUIKEN TYPEN SF-1 30X34X35 BR3035
BR3520 DE STRUIKEN TYPEN SF-1 35X39X20 BR3520
BR3530 DE STRUIKEN TYPEN SF-1 35X39X30 BR3530
BR3540 DE STRUIKEN TYPEN SF-1 35X39X40 BR3540
BR4050 DE STRUIKEN TYPEN SF-1 40X44X50 BR4050
BR4545 DE STRUIKEN TYPEN SF-1 45X50X45 BR4545
BR4550 DE STRUIKEN TYPEN SF-1 45X50X50 BR4550
BR5550 DE STRUIKEN TYPEN SF-1 55X60X50 BR5550
BRF1217 De STRUIKEN TYPEN sf-2 12X14X17 Flens 20
BRF1509 De STRUIKEN TYPEN sf-2 15X18X9 Flens 23
BRF20215 De STRUIKEN TYPEN sf-1 20X23X21,5-Flens 30
B2R2830 STRUIKENtype DX 28X32X30 B2R2830
B2R4530 DE STRUIKEN TYPEN SF-2 45X50X30 B2R4530
B2R4540 DE STRUIKEN TYPEN SF-2 45X50X40 B2R4540
B2R5540 DE STRUIKEN TYPEN SF-2 55X60X40 B2R5540
B2R9090 DE STRUIKEN TYPEN SF-2 90X95X90 B2R9090
B9R4050 STRUIKENtype FB090 40X44X50 B9R4050
B9R8060 STRUIKENtype FB090 80X85X60 B9R8060

bushing catalog.pdf



DU flanged bushing - inch Size

02DU02 1/8 3/16 0,125 0,1243 0,1236 0,1878 0,1873 0,1268 0,1243 0,0032 0
02DU03 1/8 3/16 0,188 0,1243 0,1236 0,1878 0,1873 0,1268 0,1243 0,0032 0
025DU025 5/32 7/32 0,154 0,1554 0,1547 0,2191 0,2186 0,1581 0,1556 0,0034 0,0002
025DU04 5/32 7/32 0,25 0,1554 0,1547 0,2191 0,2186 0,1581 0,1556 0,0034 0,0002
03DU03 3/16 1/4 0,188 0,1865 0,1858 0,2503 0,2497 0,1893 0,1867 0,0035 0,0002
03DU04 3/16 1/4 0,25 0,1865 0,1858 0,2503 0,2497 0,1893 0,1867 0,0035 0,0002
03DU06 3/16 1/4 0,375 0,1865 0,1858 0,2503 0,2497 0,1893 0,1867 0,0035 0,0002
04DU04 1/4 5/16 0,25 0,249 0,2481 0,3128 0,3122 0,2518 0,2492 0,0037 0,0002
04DU06 1/4 5/16 0,375 0,249 0,2481 0,3128 0,3122 0,2518 0,2492 0,0037 0,0002
05DU06 5/16 3/8 0,375 0,3115 0,3106 0,3753 0,3747 0,3143 0,3117 0,0037 0,0002
05DU08 5/16 3/8 0,5 0,3115 0,3106 0,3753 0,3747 0,3143 0,3117 0,0037 0,0002
06DU03 3/8 15/32 0,188 0,374 0,3731 0,4691 0,4684 0,3769 0,3742 0,0038 0,0002
06DU04 3/8 15/32 0,25 0,374 0,3731 0,4691 0,4684 0,3769 0,3742 0,0038 0,0002
06DU06 3/8 15/32 0,375 0,374 0,3731 0,4691 0,4684 0,3769 0,3742 0,0038 0,0002
06DU08 3/8 15/32 0,5 0,374 0,3731 0,4691 0,4684 0,3769 0,3742 0,0038 0,0002
06DU10 3/8 15/32 0,625 0,374 0,3731 0,4691 0,4684 0,3769 0,3742 0,0038 0,0002
06DU12 3/8 15/32 0,75 0,374 0,3731 0,4691 0,4684 0,3769 0,3742 0,0038 0,0002
07DU08 7/16 17/32 0,5 0,4365 0,4355 0,5316 0,5309 0,4394 0,4367 0,0039 0,0002
07DU12 7/16 17/32 0,75 0,4365 0,4355 0,5316 0,5309 0,4394 0,4367 0,0039 0,0002
08DU04 1/2 19/32 0,25 0,499 0,498 0,5941 0,5934 0,5019 0,4992 0,0039 0,0002
08DU06 1/2 19/32 0,375 0,499 0,498 0,5941 0,5934 0,5019 0,4992 0,0039 0,0002
08DU08 1/2 19/32 0,5 0,499 0,498 0,5941 0,5934 0,5019 0,4992 0,0039 0,0002
08DU10 1/2 19/32 0,625 0,499 0,498 0,5941 0,5934 0,5019 0,4992 0,0039 0,0002
08DU12 1/2 19/32 0,75 0,499 0,498 0,5941 0,5934 0,5019 0,4992 0,0039 0,0002
08DU14 1/2 19/32 0,875 0,499 0,498 0,5941 0,5934 0,5019 0,4992 0,0039 0,0002
09DU06 9/16 21/32 0,375 0,5615 0,5605 0,6566 0,6559 0,5644 0,5617 0,0039 0,0002
09DU08 9/16 21/32 0,5 0,5615 0,5605 0,6566 0,6559 0,5644 0,5617 0,0039 0,0002
09DU10 9/16 21/32 0,625 0,5615 0,5605 0,6566 0,6559 0,5644 0,5617 0,0039 0,0002
09DU12 9/16 21/32 0,75 0,5615 0,5605 0,6566 0,6559 0,5644 0,5617 0,0039 0,0002
10DU04 5/8 23/32 0,25 0,624 0,623 0,7192 0,7184 0,627 0,6242 0,004 0,0002
10DU08 5/8 23/32 0,5 0,624 0,623 0,7192 0,7184 0,627 0,6242 0,004 0,0002
10DU10 5/8 23/32 0,625 0,624 0,623 0,7192 0,7184 0,627 0,6242 0,004 0,0002
10DU12 5/8 23/32 0,75 0,624 0,623 0,7192 0,7184 0,627 0,6242 0,004 0,0002
10DU14 5/8 23/32 0,875 0,624 0,623 0,7192 0,7184 0,627 0,6242 0,004 0,0002
10DU16 5/8 23/32 1 0,624 0,623 0,7192 0,7184 0,627 0,6242 0,004 0,0002
11DU14 11/16 25/32 0,875 0,6865 0,6855 0,7817 0,7809 0,6895 0,6867 0,004 0,0002
12DU04 3/4 7/8 0,25 0,7491 0,7479 0,8755 0,8747 0,7525 0,7493 0,0046 0,0002
12DU06 3/4 7/8 0,375 0,7491 0,7479 0,8755 0,8747 0,7525 0,7493 0,0046 0,0002
12DU08 3/4 7/8 0,5 0,7491 0,7479 0,8755 0,8747 0,7525 0,7493 0,0046 0,0002
12DU10 3/4 7/8 0,625 0,7491 0,7479 0,8755 0,8747 0,7525 0,7493 0,0046 0,0002
12DU12 3/4 7/8 0,75 0,7491 0,7479 0,8755 0,8747 0,7525 0,7493 0,0046 0,0002
12DU16 3/4 7/8 1 0,7491 0,7479 0,8755 0,8747 0,7525 0,7493 0,0046 0,0002
14DU04 7/8 1 0,25 0,8741 0,8729 1.0005 0,9997 0,8775 0,8743 0,0046 0,0002
14DU06 7/8 1 0,375 0,8741 0,8729 1.0005 0,9997 0,8775 0,8743 0,0046 0,0002
14DU12 7/8 1 0,75 0,8741 0,8729 1.0005 0,9997 0,8775 0,8743 0,0046 0,0002
14DU14 7/8 1 0,875 0,8741 0,8729 1.0005 0,9997 0,8775 0,8743 0,0046 0,0002
14DU16 7/8 1 1 0,8741 0,8729 1.0005 0,9997 0,8775 0,8743 0,0046 0,0002
14DU20 7/8 1 1.25 0,8741 0,8729 1.0005 0,9997 0,8775 0,8743 0,0046 0,0002
16DU06 1 1 1/8 0,375 0,9991 0,9979 1.1256 1.1246 1.0026 0,9992 0,0047 0,0001
16DU08 1 1 1/8 0,5 0,9991 0,9979 1.1256 1.1246 1.0026 0,9992 0,0047 0,0001
16DU12 1 1 1/8 0,75 0,9991 0,9979 1.1256 1.1246 1.0026 0,9992 0,0047 0,0001
16DU16 1 1 1/8 1 0,9991 0,9979 1.1256 1.1246 1.0026 0,9992 0,0047 0,0001
16DU20 1 1 1/8 1.25 0,9991 0,9979 1.1256 1.1246 1.0026 0,9992 0,0047 0,0001
16DU24 1 1 1/8 1.5 0,9991 0,9979 1.1256 1.1246 1.0026 0,9992 0,0047 0,0001
18DU06 1 1/8 1 9/32 0,375 1.1238 1.1226 1.2818 1.2808 1.1278 1,124 0,0052 0,0002
18DU10 1 1/8 1 9/32 0,625 1.1238 1.1226 1.2818 1.2808 1.1278 1,124 0,0052 0,0002
18DU12 1 1/8 1 9/32 0,75 1.1238 1.1226 1.2818 1.2808 1.1278 1,124 0,0052 0,0002
18DU16 1 1/8 1 9/32 1 1.1238 1.1226 1.2818 1.2808 1.1278 1,124 0,0052 0,0002
20DU06 1 1/4 1 13/32 0,375 1.2488 1.2472 1.4068 1.4058 1.2528 1,249 0,0056 0,0002
20DU12 1 1/4 1 13/32 0,75 1.2488 1.2472 1.4068 1.4058 1.2528 1,249 0,0056 0,0002
20DU14 1 1/4 1 13/32 0,875 1.2488 1.2472 1.4068 1.4058 1.2528 1,249 0,0056 0,0002
20DU16 1 1/4 1 13/32 1 1.2488 1.2472 1.4068 1.4058 1.2528 1,249 0,0056 0,0002
20DU20 1 1/4 1 13/32 1.25 1.2488 1.2472 1.4068 1.4058 1.2528 1,249 0,0056 0,0002
20DU28 1 1/4 1 13/32 1.75 1.2488 1.2472 1.4068 1.4058 1.2528 1,249 0,0056 0,0002
22DU12 1 3/8 1 17/32 0,75 1.3738 1.3722 1.5318 1.5308 1.3778 1,374 0,0056 0,0002
22DU16 1 3/8 1 17/32 1 1.3738 1.3722 1.5318 1.5308 1.3778 1,374 0,0056 0,0002
22DU24 1 3/8 1 17/32 1.5 1.3738 1.3722 1.5318 1.5308 1.3778 1,374 0,0056 0,0002
22DU28 1 3/8 1 17/32 1.75 1.3738 1.3722 1.5318 1.5308 1.3778 1,374 0,0056 0,0002
24DU08 1 1/2 1 21/32 0,5 1.4988 1.4972 1.6568 1.6558 1.5028 1,499 0,0056 0,0002
24DU16 1 1/2 1 21/32 1 1.4988 1.4972 1.6568 1.6558 1.5028 1,499 0,0056 0,0002
24DU18 1 1/2 1 21/32 1,125 1.4988 1.4972 1.6568 1.6558 1.5028 1,499 0,0056 0,0002
24DU20 1 1/2 1 21/32 1.25 1.4988 1.4972 1.6568 1.6558 1.5028 1,499 0,0056 0,0002
24DU24 1 1/2 1 21/32 1.5 1.4988 1.4972 1.6568 1.6558 1.5028 1,499 0,0056 0,0002
24DU32 1 1/2 1 21/32 2 1.4988 1.4972 1.6568 1.6558 1.5028 1,499 0,0056 0,0002
26DU16 1 5/8 1 25/32 1 1.6238 1.6222 1.7818 1.7808 1.6278 1,624 0,0056 0,0002
26DU24 1 5/8 1 25/32 1.5 1.6238 1.6222 1.7818 1.7808 1.6278 1,624 0,0056 0,0002
28DU16 1 3/4 1 15/16 1 1.7487 1.7471 1.9381 1.9371 1.7535 1.7489 0,0064 0,0002
28DU24 1 3/4 1 15/16 1.5 1.7487 1.7471 1.9381 1.9371 1.7535 1.7489 0,0064 0,0002
28DU28 1 3/4 1 15/16 1.75 1.7487 1.7471 1.9381 1.9371 1.7535 1.7489 0,0064 0,0002
28DU32 1 3/4 1 15/16 2 1.7487 1.7471 1.9381 1.9371 1.7535 1.7489 0,0064 0,0002
30DU12 1 7/8 2 1/16 0,75 1.8737 1.8721 2.0633 2.0621 1.8787 1.8739 0,0066 0,0002
30DU16 1 7/8 2 1/16 1 1.8737 1.8721 2.0633 2.0621 1.8787 1.8739 0,0066 0,0002
30DU30 1 7/8 2 1/16 1,875 1.8737 1.8721 2.0633 2.0621 1.8787 1.8739 0,0066 0,0002
30DU36 1 7/8 2 1/16 2.25 1.8737 1.8721 2.0633 2.0621 1.8787 1.8739 0,0066 0,0002
32DU08 2 2 3/16 0,5 1.9987 1.9969 2.1883 2.1871 2.0037 1.9989 0,0068 0,0002
32DU16 2 2 3/16 1 1.9987 1.9969 2.1883 2.1871 2.0037 1.9989 0,0068 0,0002
32DU24 2 2 3/16 1.5 1.9987 1.9969 2.1883 2.1871 2.0037 1.9989 0,0068 0,0002
32DU28 2 2 3/16 1.75 1.9987 1.9969 2.1883 2.1871 2.0037 1.9989 0,0068 0,0002
32DU32 2 2 3/16 2 1.9987 1.9969 2.1883 2.1871 2.0037 1.9989 0,0068 0,0002
32DU40 2 2 3/16 2.5 1.9987 1.9969 2.1883 2.1871 2.0037 1.9989 0,0068 0,0002
34DU08 2 1/8 2 5/16 0,5 2.1257 2.1239 2,313 2.3118 2.1326 2.1262 0,0087 0,0002
34DU12 2 1/8 2 5/16 0,75 2.1257 2.1239 2,313 2.3118 2.1326 2.1262 0,0087 0,0002
34DU16 2 1/8 2 5/16 1 2.1257 2.1239 2,313 2.3118 2.1326 2.1262 0,0087 0,0002
34DU24 2 1/8 2 5/16 1.5 2.1257 2.1239 2,313 2.3118 2.1326 2.1262 0,0087 0,0002
34DU28 2 1/8 2 5/16 1.75 2.1257 2.1239 2,313 2.3118 2.1326 2.1262 0,0087 0,0002
34DU32 2 1/8 2 5/16 2 2.1257 2.1239 2,313 2.3118 2.1326 2.1262 0,0087 0,0002
34DU48 2 1/8 2 5/16 3 2.1257 2.1239 2,313 2.3118 2.1326 2.1262 0,0087 0,0002
34DU64 2 1/8 2 5/16 4 2.1257 2.1239 2,313 2.3118 2.1326 2.1262 0,0087 0,0002
36DU28 2 1/4 2 7/16 1.75 2.2507 2.2489 2.4377 2.4365 2.2573 2.2509 0,0084 0,0002
36DU32 2 1/4 2 7/16 1.75 2.2507 2.2489 2.4377 2.4365 2.2573 2.2509 0,0084 0,0002
36DU36 2 1/4 2 7/16 2.25 2.2507 2.2489 2.4377 2.4365 2.2573 2.2509 0,0084 0,0002
36DU40 2 1/4 2 7/16 2.5 2.2507 2.2489 2.4377 2.4365 2.2573 2.2509 0,0084 0,0002
36DU48 2 1/4 2 7/16 3 2.2507 2.2489 2.4377 2.4365 2.2573 2.2509 0,0084 0,0002
36DU56 2 1/4 2 7/16 3.5 2.2507 2.2489 2.4377 2.4365 2.2573 2.2509 0,0084 0,0002
36DU60 2 1/4 2 7/16 3.75 2.2507 2.2489 2.4377 2.4365 2.2573 2.2509 0,0084 0,0002
36DU64 2 1/4 2 7/16 4 2.2507 2.2489 2.4377 2.4365 2.2573 2.2509 0,0084 0,0002
36DU72 2 1/4 2 7/16 4.5 2.2507 2.2489 2.4377 2.4365 2.2573 2.2509 0,0084 0,0002
40DU16 2 1/2 2 11/16 1 2.5011 2.4993 2.6881 2.6869 2.5077 2.5013 0,0084 0,0002
40DU26 2 1/2 2 11/16 1,625 2.5011 2.4993 2.6881 2.6869 2.5077 2.5013 0,0084 0,0002
40DU32 2 1/2 2 11/16 2 2.5011 2.4993 2.6881 2.6869 2.5077 2.5013 0,0084 0,0002
40DU40 2 1/2 2 11/16 2.5 2.5011 2.4993 2.6881 2.6869 2.5077 2.5013 0,0084 0,0002
40DU48 2 1/2 2 11/16 3 2.5011 2.4993 2.6881 2.6869 2.5077 2.5013 0,0084 0,0002
40DU56 2 1/2 2 11/16 3.5 2.5011 2.4993 2.6881 2.6869 2.5077 2.5013 0,0084 0,0002
40DU60 2 1/2 2 11/16 3.75 2.5011 2.4993 2.6881 2.6869 2.5077 2.5013 0,0084 0,0002
40DU64 2 1/2 2 11/16 4 2.5011 2.4993 2.6881 2.6869 2.5077 2.5013 0,0084 0,0002
40DU72 2 1/2 2 11/16 4.5 2.5011 2.4993 2.6881 2.6869 2.5077 2.5013 0,0084 0,0002
40DU76 2 1/2 2 11/16 4.75 2.5011 2.4993 2.6881 2.6869 2.5077 2.5013 0,0084 0,0002
44DU32 2 3/4 2 15/16 2 2.75 2.7482 2,937 2.9358 2.7566 2.7502 0,0084 0,0002
44DU36 2 3/4 2 15/16 2.25 2.75 2.7482 2,937 2.9358 2.7566 2.7502 0,0084 0,0002
44DU40 2 3/4 2 15/16 2.5 2.75 2.7482 2,937 2.9358 2.7566 2.7502 0,0084 0,0002
44DU48 2 3/4 2 15/16 3 2.75 2.7482 2,937 2.9358 2.7566 2.7502 0,0084 0,0002
44DU56 2 3/4 2 15/16 3.5 2.75 2.7482 2,937 2.9358 2.7566 2.7502 0,0084 0,0002
44DU60 2 3/4 2 15/16 3.75 2.75 2.7482 2,937 2.9358 2.7566 2.7502 0,0084 0,0002
44DU64 2 3/4 2 15/16 4 2.75 2.7482 2,937 2.9358 2.7566 2.7502 0,0084 0,0002
44DU72 2 3/4 2 15/16 4.5 2.75 2.7482 2,937 2.9358 2.7566 2.7502 0,0084 0,0002
44DU76 2 3/4 2 15/16 4.75 2.75 2.7482 2,937 2.9358 2.7566 2.7502 0,0084 0,0002
44DU80 2 3/4 2 15/16 5 2.75 2.7482 2,937 2.9358 2.7566 2.7502 0,0084 0,0002
48DU32 3 3 3/16 2 3 2.9982 3.1872 3.1858 3.0068 3.0002 0,0086 0,0002
48DU36 3 3 3/16 2.25 3 2.9982 3.1872 3.1858 3.0068 3.0002 0,0086 0,0002
48DU40 3 3 3/16 2.5 3 2.9982 3.1872 3.1858 3.0068 3.0002 0,0086 0,0002
48DU48 3 3 3/16 3 3 2.9982 3.1872 3.1858 3.0068 3.0002 0,0086 0,0002
48DU56 3 3 3/16 3.5 3 2.9982 3.1872 3.1858 3.0068 3.0002 0,0086 0,0002
48DU60 3 3 3/16 3.75 3 2.9982 3.1872 3.1858 3.0068 3.0002 0,0086 0,0002
48DU64 3 3 3/16 4 3 2.9982 3.1872 3.1858 3.0068 3.0002 0,0086 0,0002
48DU72 3 3 3/16 4.5 3 2.9982 3.1872 3.1858 3.0068 3.0002 0,0086 0,0002
48DU76 3 3 3/16 4.75 3 2.9982 3.1872 3.1858 3.0068 3.0002 0,0086 0,0002
48DU80 3 3 3/16 5 3 2.9982 3.1872 3.1858 3.0068 3.0002 0,0086 0,0002
52DU32 3 1/4 3 7/16 2 3.25 3,248 3.4372 3.4358 3.2568 3.2502 0,0088 0,0002
52DU38 3 1/4 3 7/16 2,375 3.25 3,248 3.4372 3.4358 3.2568 3.2502 0,0088 0,0002
52DU40 3 1/4 3 7/16 2.5 3.25 3,248 3.4372 3.4358 3.2568 3.2502 0,0088 0,0002
52DU48 3 1/4 3 7/16 3 3.25 3,248 3.4372 3.4358 3.2568 3.2502 0,0088 0,0002
52DU56 3 1/4 3 7/16 3.5 3.25 3,248 3.4372 3.4358 3.2568 3.2502 0,0088 0,0002
52DU60 3 1/4 3 7/16 3.75 3.25 3,248 3.4372 3.4358 3.2568 3.2502 0,0088 0,0002
52DU64 3 1/4 3 7/16 4 3.25 3,248 3.4372 3.4358 3.2568 3.2502 0,0088 0,0002
52DU72 3 1/4 3 7/16 4.5 3.25 3,248 3.4372 3.4358 3.2568 3.2502 0,0088 0,0002
52DU76 3 1/4 3 7/16 4.75 3.25 3,248 3.4372 3.4358 3.2568 3.2502 0,0088 0,0002
52DU80 3 1/4 3 7/16 5 3.25 3,248 3.4372 3.4358 3.2568 3.2502 0,0088 0,0002
56DU32 3 1/2 3 11/16 2 3.5 3.4978 3.6872 3.6858 3.5068 3.5002 0,009 0,0002
56DU38 3 1/2 3 11/16 2,375 3.5 3.4978 3.6872 3.6858 3.5068 3.5002 0,009 0,0002
56DU40 3 1/2 3 11/16 2.5 3.5 3.4978 3.6872 3.6858 3.5068 3.5002 0,009 0,0002
56DU48 3 1/2 3 11/16 3 3.5 3.4978 3.6872 3.6858 3.5068 3.5002 0,009 0,0002
56DU56 3 1/2 3 11/16 3.5 3.5 3.4978 3.6872 3.6858 3.5068 3.5002 0,009 0,0002
56DU60 3 1/2 3 11/16 3.75 3.5 3.4978 3.6872 3.6858 3.5068 3.5002 0,009 0,0002
56DU64 3 1/2 3 11/16 4 3.5 3.4978 3.6872 3.6858 3.5068 3.5002 0,009 0,0002
56DU72 3 1/2 3 11/16 4.5 3.5 3.4978 3.6872 3.6858 3.5068 3.5002 0,009 0,0002
56DU76 3 1/2 3 11/16 4.75 3.5 3.4978 3.6872 3.6858 3.5068 3.5002 0,009 0,0002
56DU80 3 1/2 3 11/16 5 3.5 3.4978 3.6872 3.6858 3.5068 3.5002 0,009 0,0002
58DU32 3 5/8 3 13/16 2 3,625 3.6228 3.8122 3.8108 3.6318 3.6252 0,009 0,0002
58DU36 3 5/8 3 13/16 2.25 3,625 3.6228 3.8122 3.8108 3.6318 3.6252 0,009 0,0002
58DU40 3 5/8 3 13/16 2.5 3,625 3.6228 3.8122 3.8108 3.6318 3.6252 0,009 0,0002
58DU48 3 5/8 3 13/16 3 3,625 3.6228 3.8122 3.8108 3.6318 3.6252 0,009 0,0002
58DU56 3 5/8 3 13/16 3.5 3,625 3.6228 3.8122 3.8108 3.6318 3.6252 0,009 0,0002
58DU60 3 5/8 3 13/16 3.75 3,625 3.6228 3.8122 3.8108 3.6318 3.6252 0,009 0,0002
58DU64 3 5/8 3 13/16 4 3,625 3.6228 3.8122 3.8108 3.6318 3.6252 0,009 0,0002
58DU72 3 5/8 3 13/16 4.5 3,625 3.6228 3.8122 3.8108 3.6318 3.6252 0,009 0,0002
58DU76 3 5/8 3 13/16 4.75 3,625 3.6228 3.8122 3.8108 3.6318 3.6252 0,009 0,0002
58DU80 3 5/8 3 13/16 5 3,625 3.6228 3.8122 3.8108 3.6318 3.6252 0,009 0,0002
60DU32 3 3/4 3 15/16 2 3.75 3.7478 3.9372 3.9358 3.7568 3.7502 0,009 0,0002
60DU36 3 3/4 3 15/16 2.25 3.75 3.7478 3.9372 3.9358 3.7568 3.7502 0,009 0,0002
60DU40 3 3/4 3 15/16 2.5 3.75 3.7478 3.9372 3.9358 3.7568 3.7502 0,009 0,0002
60DU48 3 3/4 3 15/16 3 3.75 3.7478 3.9372 3.9358 3.7568 3.7502 0,009 0,0002
60DU56 3 3/4 3 15/16 3.5 3.75 3.7478 3.9372 3.9358 3.7568 3.7502 0,009 0,0002
60DU60 3 3/4 3 15/16 3.75 3.75 3.7478 3.9372 3.9358 3.7568 3.7502 0,009 0,0002
60DU64 3 3/4 3 15/16 4 3.75 3.7478 3.9372 3.9358 3.7568 3.7502 0,009 0,0002
60DU72 3 3/4 3 15/16 4.5 3.75 3.7478 3.9372 3.9358 3.7568 3.7502 0,009 0,0002
60DU76 3 3/4 3 15/16 4.75 3.75 3.7478 3.9372 3.9358 3.7568 3.7502 0,009 0,0002
60DU80 3 3/4 3 15/16 5 3.75 3.7478 3.9372 3.9358 3.7568 3.7502 0,009 0,0002
64DU32 4 4 3/16 2 4 3.9978 4.1872 4.1858 4.0068 4.0002 0,009 0,0002
64DU36 4 4 3/16 2.25 4 3.9978 4.1872 4.1858 4.0068 4.0002 0,009 0,0002
64DU40 4 4 3/16 2.5 4 3.9978 4.1872 4.1858 4.0068 4.0002 0,009 0,0002
64DU48 4 4 3/16 3 4 3.9978 4.1872 4.1858 4.0068 4.0002 0,009 0,0002
64DU56 4 4 3/16 3.5 4 3.9978 4.1872 4.1858 4.0068 4.0002 0,009 0,0002
64DU60 4 4 3/16 3.75 4 3.9978 4.1872 4.1858 4.0068 4.0002 0,009 0,0002
64DU64 4 4 3/16 4 4 3.9978 4.1872 4.1858 4.0068 4.0002 0,009 0,0002
64DU72 4 4 3/16 4.5 4 3.9978 4.1872 4.1858 4.0068 4.0002 0,009 0,0002
64DU76 4 4 3/16 4.75 4 3.9978 4.1872 4.1858 4.0068 4.0002 0,009 0,0002
64DU80 4 4 3/16 5 4 3.9978 4.1872 4.1858 4.0068 4.0002 0,009 0,0002
68DU32 4 1/4 4 7/16 2 4.25 4.2478 4.4372 4.4358 4.2568 4.2502 0,009 0,0002
68DU36 4 1/4 4 7/16 2.25 4.25 4.2478 4.4372 4.4358 4.2568 4.2502 0,009 0,0002
68DU40 4 1/4 4 7/16 2.5 4.25 4.2478 4.4372 4.4358 4.2568 4.2502 0,009 0,0002
68DU48 4 1/4 4 7/16 3 4.25 4.2478 4.4372 4.4358 4.2568 4.2502 0,009 0,0002
68DU56 4 1/4 4 7/16 3.5 4.25 4.2478 4.4372 4.4358 4.2568 4.2502 0,009 0,0002
68DU60 4 1/4 4 7/16 3.75 4.25 4.2478 4.4372 4.4358 4.2568 4.2502 0,009 0,0002
68DU64 4 1/4 4 7/16 4 4.25 4.2478 4.4372 4.4358 4.2568 4.2502 0,009 0,0002
68DU72 4 1/4 4 7/16 4.5 4.25 4.2478 4.4372 4.4358 4.2568 4.2502 0,009 0,0002
68DU76 4 1/4 4 7/16 4.75 4.25 4.2478 4.4372 4.4358 4.2568 4.2502 0,009 0,0002
68DU80 4 1/4 4 7/16 5 4.25 4.2478 4.4372 4.4358 4.2568 4.2502 0,009 0,0002
70DU32 4 3/8 4 9/16 2 4,375 4.3728 4.5622 4.5608 4.3818 4.3752 0,009 0,0002
70DU36 4 3/8 4 9/16 2.25 4,375 4.3728 4.5622 4.5608 4.3818 4.3752 0,009 0,0002
70DU40 4 3/8 4 9/16 2.5 4,375 4.3728 4.5622 4.5608 4.3818 4.3752 0,009 0,0002
70DU48 4 3/8 4 9/16 3 4,375 4.3728 4.5622 4.5608 4.3818 4.3752 0,009 0,0002
70DU56 4 3/8 4 9/16 3.5 4,375 4.3728 4.5622 4.5608 4.3818 4.3752 0,009 0,0002
70DU60 4 3/8 4 9/16 3.75 4,375 4.3728 4.5622 4.5608 4.3818 4.3752 0,009 0,0002
70DU64 4 3/8 4 9/16 4 4,375 4.3728 4.5622 4.5608 4.3818 4.3752 0,009 0,0002
70DU72 4 3/8 4 9/16 4.5 4,375 4.3728 4.5622 4.5608 4.3818 4.3752 0,009 0,0002
70DU76 4 3/8 4 9/16 4.75 4,375 4.3728 4.5622 4.5608 4.3818 4.3752 0,009 0,0002
70DU80 4 3/8 4 9/16 5 4,375 4.3728 4.5622 4.5608 4.3818 4.3752 0,009 0,0002
72DU32 4 1/2 4 11/16 2 4.5 4.4978 4.6872 4.6858 4.5068 4.5002 0,009 0,0002
72DU36 4 1/2 4 11/16 2.25 4.5 4.4978 4.6872 4.6858 4.5068 4.5002 0,009 0,0002
72DU40 4 1/2 4 11/16 2.5 4.5 4.4978 4.6872 4.6858 4.5068 4.5002 0,009 0,0002
72DU48 4 1/2 4 11/16 3 4.5 4.4978 4.6872 4.6858 4.5068 4.5002 0,009 0,0002
72DU56 4 1/2 4 11/16 3.5 4.5 4.4978 4.6872 4.6858 4.5068 4.5002 0,009 0,0002
72DU60 4 1/2 4 11/16 3.75 4.5 4.4978 4.6872 4.6858 4.5068 4.5002 0,009 0,0002
72DU64 4 1/2 4 11/16 4 4.5 4.4978 4.6872 4.6858 4.5068 4.5002 0,009 0,0002
72DU72 4 1/2 4 11/16 4.5 4.5 4.4978 4.6872 4.6858 4.5068 4.5002 0,009 0,0002
72DU76 4 1/2 4 11/16 4.75 4.5 4.4978 4.6872 4.6858 4.5068 4.5002 0,009 0,0002
72DU80 4 1/2 4 11/16 5 4.5 4.4978 4.6872 4.6858 4.5068 4.5002 0,009 0,0002
76DU32 4 3/4 4 15/16 2 4.75 4.7475 4.9374 4.9358 4.7572 4.7502 0,0097 0,0002
76DU36 4 3/4 4 15/16 2.25 4.75 4.7475 4.9374 4.9358 4.7572 4.7502 0,0097 0,0002
76DU40 4 3/4 4 15/16 2.5 4.75 4.7475 4.9374 4.9358 4.7572 4.7502 0,0097 0,0002
76DU48 4 3/4 4 15/16 3 4.75 4.7475 4.9374 4.9358 4.7572 4.7502 0,0097 0,0002
76DU56 4 3/4 4 15/16 3.5 4.75 4.7475 4.9374 4.9358 4.7572 4.7502 0,0097 0,0002
76DU60 4 3/4 4 15/16 3.75 4.75 4.7475 4.9374 4.9358 4.7572 4.7502 0,0097 0,0002
76DU64 4 3/4 4 15/16 4 4.75 4.7475 4.9374 4.9358 4.7572 4.7502 0,0097 0,0002
76DU72 4 3/4 4 15/16 4.5 4.75 4.7475 4.9374 4.9358 4.7572 4.7502 0,0097 0,0002
76DU76 4 3/4 4 15/16 4.75 4.75 4.7475 4.9374 4.9358 4.7572 4.7502 0,0097 0,0002
76DU80 4 3/4 4 15/16 5 4.75 4.7475 4.9374 4.9358 4.7572 4.7502 0,0097 0,0002
80DU32 5 5 3/16 2 4.9986 4.9961 5,186 5.1844 5.0056 4.9988 0,0095 0,0002
80DU36 5 5 3/16 2.25 4.9986 4.9961 5,186 5.1844 5.0056 4.9988 0,0095 0,0002
80DU40 5 5 3/16 2.5 4.9986 4.9961 5,186 5.1844 5.0056 4.9988 0,0095 0,0002
80DU48 5 5 3/16 3 4.9986 4.9961 5,186 5.1844 5.0056 4.9988 0,0095 0,0002
80DU56 5 5 3/16 3.5 4.9986 4.9961 5,186 5.1844 5.0056 4.9988 0,0095 0,0002
80DU60 5 5 3/16 3.75 4.9986 4.9961 5,186 5.1844 5.0056 4.9988 0,0095 0,0002
80DU64 5 5 3/16 4 4.9986 4.9961 5,186 5.1844 5.0056 4.9988 0,0095 0,0002
80DU72 5 5 3/16 4.5 4.9986 4.9961 5,186 5.1844 5.0056 4.9988 0,0095 0,0002
80DU76 5 5 3/16 4.75 4.9986 4.9961 5,186 5.1844 5.0056 4.9988 0,0095 0,0002
80DU80 5 5 3/16 5 4.9986 4.9961 5,186 5.1844 5.0056 4.9988 0,0095 0,0002
84DU32 5 1/4 5 7/16 2 5.25 5.2475 5.4374 5.4358 5,257 5.2502 0,0095 0,0002
84DU36 5 1/4 5 7/16 2.25 5.25 5.2475 5.4374 5.4358 5,257 5.2502 0,0095 0,0002
84DU40 5 1/4 5 7/16 2.5 5.25 5.2475 5.4374 5.4358 5,257 5.2502 0,0095 0,0002
84DU48 5 1/4 5 7/16 3 5.25 5.2475 5.4374 5.4358 5,257 5.2502 0,0095 0,0002
84DU56 5 1/4 5 7/16 3.5 5.25 5.2475 5.4374 5.4358 5,257 5.2502 0,0095 0,0002
84DU60 5 1/4 5 7/16 3.75 5.25 5.2475 5.4374 5.4358 5,257 5.2502 0,0095 0,0002
84DU64 5 1/4 5 7/16 4 5.25 5.2475 5.4374 5.4358 5,257 5.2502 0,0095 0,0002
84DU72 5 1/4 5 7/16 4.5 5.25 5.2475 5.4374 5.4358 5,257 5.2502 0,0095 0,0002
84DU76 5 1/4 5 7/16 4.75 5.25 5.2475 5.4374 5.4358 5,257 5.2502 0,0095 0,0002
84DU80 5 1/4 5 7/16 5 5.25 5.2475 5.4374 5.4358 5,257 5.2502 0,0095 0,0002
88DU32 5 1/2 5 11/16 2 5.5 5.4975 5.6874 5.6858 5,507 5.5002 0,0095 0,0002
88DU36 5 1/2 5 11/16 2.25 5.5 5.4975 5.6874 5.6858 5,507 5.5002 0,0095 0,0002
88DU40 5 1/2 5 11/16 2.5 5.5 5.4975 5.6874 5.6858 5,507 5.5002 0,0095 0,0002
88DU48 5 1/2 5 11/16 3 5.5 5.4975 5.6874 5.6858 5,507 5.5002 0,0095 0,0002
88DU56 5 1/2 5 11/16 3.5 5.5 5.4975 5.6874 5.6858 5,507 5.5002 0,0095 0,0002
88DU60 5 1/2 5 11/16 3.75 5.5 5.4975 5.6874 5.6858 5,507 5.5002 0,0095 0,0002
88DU64 5 1/2 5 11/16 4 5.5 5.4975 5.6874 5.6858 5,507 5.5002 0,0095 0,0002
88DU72 5 1/2 5 11/16 4.5 5.5 5.4975 5.6874 5.6858 5,507 5.5002 0,0095 0,0002
88DU76 5 1/2 5 11/16 4.75 5.5 5.4975 5.6874 5.6858 5,507 5.5002 0,0095 0,0002
88DU80 5 1/2 5 11/16 5 5.5 5.4975 5.6874 5.6858 5,507 5.5002 0,0095 0,0002
92DU32 5 3/4 5 15/16 2 5.75 5.7475 5.9374 5.9358 5,757 5.7502 0,0095 0,0002
92DU36 5 3/4 5 15/16 2.25 5.75 5.7475 5.9374 5.9358 5,757 5.7502 0,0095 0,0002
92DU40 5 3/4 5 15/16 2.5 5.75 5.7475 5.9374 5.9358 5,757 5.7502 0,0095 0,0002
92DU48 5 3/4 5 15/16 3 5.75 5.7475 5.9374 5.9358 5,757 5.7502 0,0095 0,0002
92DU56 5 3/4 5 15/16 3.5 5.75 5.7475 5.9374 5.9358 5,757 5.7502 0,0095 0,0002
92DU60 5 3/4 5 15/16 3.75 5.75 5.7475 5.9374 5.9358 5,757 5.7502 0,0095 0,0002
92DU64 5 3/4 5 15/16 4 5.75 5.7475 5.9374 5.9358 5,757 5.7502 0,0095 0,0002
92DU72 5 3/4 5 15/16 4.5 5.75 5.7475 5.9374 5.9358 5,757 5.7502 0,0095 0,0002
92DU76 5 3/4 5 15/16 4.75 5.75 5.7475 5.9374 5.9358 5,757 5.7502 0,0095 0,0002
92DU80 5 3/4 5 15/16 5 5.75 5.7475 5.9374 5.9358 5,757 5.7502 0,0095 0,0002
96DU32 6 6 3/16 2 6 5.9975 6.1874 6.1858 6,007 6.0002 0,0095 0,0002
96DU36 6 6 3/16 2.25 6 5.9975 6.1874 6.1858 6,007 6.0002 0,0095 0,0002
96DU40 6 6 3/16 2.5 6 5.9975 6.1874 6.1858 6,007 6.0002 0,0095 0,0002
96DU48 6 6 3/16 3 6 5.9975 6.1874 6.1858 6,007 6.0002 0,0095 0,0002
96DU56 6 6 3/16 3.5 6 5.9975 6.1874 6.1858 6,007 6.0002 0,0095 0,0002
96DU60 6 6 3/16 3.75 6 5.9975 6.1874 6.1858 6,007 6.0002 0,0095 0,0002
96DU64 6 6 3/16 4 6 5.9975 6.1874 6.1858 6,007 6.0002 0,0095 0,0002
96DU72 6 6 3/16 4.5 6 5.9975 6.1874 6.1858 6,007 6.0002 0,0095 0,0002
96DU76 6 6 3/16 4.75 6 5.9975 6.1874 6.1858 6,007 6.0002 0,0095 0,0002
96DU80 6 6 3/16 5 6 5.9975 6.1874 6.1858 6,007 6.0002 0,0095 0,0002
100DU32 6 1/4 6 7/16 2 6.25 6.2475 6.4374 6.4358 6,257 6.2502 0,0095 0,0002
100DU36 6 1/4 6 7/16 2.25 6.25 6.2475 6.4374 6.4358 6,257 6.2502 0,0095 0,0002
100DU40 6 1/4 6 7/16 2.5 6.25 6.2475 6.4374 6.4358 6,257 6.2502 0,0095 0,0002
100DU48 6 1/4 6 7/16 3 6.25 6.2475 6.4374 6.4358 6,257 6.2502 0,0095 0,0002
100DU56 6 1/4 6 7/16 3.5 6.25 6.2475 6.4374 6.4358 6,257 6.2502 0,0095 0,0002
100DU60 6 1/4 6 7/16 3.75 6.25 6.2475 6.4374 6.4358 6,257 6.2502 0,0095 0,0002
100DU64 6 1/4 6 7/16 4 6.25 6.2475 6.4374 6.4358 6,257 6.2502 0,0095 0,0002
100DU72 6 1/4 6 7/16 4.5 6.25 6.2475 6.4374 6.4358 6,257 6.2502 0,0095 0,0002
100DU76 6 1/4 6 7/16 4.75 6.25 6.2475 6.4374 6.4358 6,257 6.2502 0,0095 0,0002
100DU80 6 1/4 6 7/16 5 6.25 6.2475 6.4374 6.4358 6,257 6.2502 0,0095 0,0002
104DU32 6 1/2 6 11/16 2 6.5 6.4975 6.6874 6.6858 6,507 6.5002 0,0095 0,0002
104DU36 6 1/2 6 11/16 2.25 6.5 6.4975 6.6874 6.6858 6,507 6.5002 0,0095 0,0002
104DU40 6 1/2 6 11/16 2.5 6.5 6.4975 6.6874 6.6858 6,507 6.5002 0,0095 0,0002
104DU48 6 1/2 6 11/16 3 6.5 6.4975 6.6874 6.6858 6,507 6.5002 0,0095 0,0002
104DU56 6 1/2 6 11/16 3.5 6.5 6.4975 6.6874 6.6858 6,507 6.5002 0,0095 0,0002
104DU60 6 1/2 6 11/16 3.75 6.5 6.4975 6.6874 6.6858 6,507 6.5002 0,0095 0,0002
104DU64 6 1/2 6 11/16 4 6.5 6.4975 6.6874 6.6858 6,507 6.5002 0,0095 0,0002
104DU72 6 1/2 6 11/16 4.5 6.5 6.4975 6.6874 6.6858 6,507 6.5002 0,0095 0,0002
104DU76 6 1/2 6 11/16 4.75 6.5 6.4975 6.6874 6.6858 6,507 6.5002 0,0095 0,0002
104DU80 6 1/2 6 11/16 5 6.5 6.4975 6.6874 6.6858 6,507 6.5002 0,0095 0,0002
108DU32 6 3/4 6 15/16 2 6.75 6.7475 6.9374 6.9358 6,757 6.7502 0,0095 0,0002
108DU36 6 3/4 6 15/16 2.25 6.75 6.7475 6.9374 6.9358 6,757 6.7502 0,0095 0,0002
108DU40 6 3/4 6 15/16 2.5 6.75 6.7475 6.9374 6.9358 6,757 6.7502 0,0095 0,0002
108DU48 6 3/4 6 15/16 3 6.75 6.7475 6.9374 6.9358 6,757 6.7502 0,0095 0,0002
108DU56 6 3/4 6 15/16 3.5 6.75 6.7475 6.9374 6.9358 6,757 6.7502 0,0095 0,0002
108DU60 6 3/4 6 15/16 3.75 6.75 6.7475 6.9374 6.9358 6,757 6.7502 0,0095 0,0002
108DU64 6 3/4 6 15/16 4 6.75 6.7475 6.9374 6.9358 6,757 6.7502 0,0095 0,0002
108DU72 6 3/4 6 15/16 4.5 6.75 6.7475 6.9374 6.9358 6,757 6.7502 0,0095 0,0002
108DU76 6 3/4 6 15/16 4.75 6.75 6.7475 6.9374 6.9358 6,757 6.7502 0,0095 0,0002
108DU80 6 3/4 6 15/16 5 6.75 6.7475 6.9374 6.9358 6,757 6.7502 0,0095 0,0002
112DU32 7 7 3/16 2 6.9954 6.9929 7,183 7.1812 7.0026 6.9956 0,0097 0,0002
112DU36 7 7 3/16 2.25 6.9954 6.9929 7,183 7.1812 7.0026 6.9956 0,0097 0,0002
112DU40 7 7 3/16 2.5 6.9954 6.9929 7,183 7.1812 7.0026 6.9956 0,0097 0,0002
112DU48 7 7 3/16 3 6.9954 6.9929 7,183 7.1812 7.0026 6.9956 0,0097 0,0002
112DU56 7 7 3/16 3.5 6.9954 6.9929 7,183 7.1812 7.0026 6.9956 0,0097 0,0002
112DU60 7 7 3/16 3.75 6.9954 6.9929 7,183 7.1812 7.0026 6.9956 0,0097 0,0002
112DU64 7 7 3/16 4 6.9954 6.9929 7,183 7.1812 7.0026 6.9956 0,0097 0,0002
112DU72 7 7 3/16 4.5 6.9954 6.9929 7,183 7.1812 7.0026 6.9956 0,0097 0,0002
112DU76 7 7 3/16 4.75 6.9954 6.9929 7,183 7.1812 7.0026 6.9956 0,0097 0,0002
112DU80 7 7 3/16 5 6.9954 6.9929 7,183 7.1812 7.0026 6.9956 0,0097 0,0002

BELANGRIJKE TOEPASSINGEN

Schokbrekers, de ringen van toestelpompen, en de struik die van de pompenkoker ringen

Dit is een milieuvriendelijk, loodvrij ringslager, de materiële structuur waarvan uit veelvoudige lagen PTFE, poreuze middenlaag, en staal-gesteunde struiken bestaat



Materiaal: Staal-Bronze/PTFE



PTFE-hars + poreuze middenlaag + staalvoering

DU bushing 25mm de struiken van de diaschacht

ID25*OD28*24MM



De toepassingsmethode van de DU olievrije ring wordt geïntroduceerd.



Viiplus concentreert zich altijd op Garlock-lagers, door de steeds grotere eisen van modernisering van klanten tevreden te stellen. Viiplus is professionele Du bush fabrikanten, konden wij Du bushing vervanging volgens de internationale normen verstrekken, en konden ook vanaf de verzoeken van de klanten verstrekken. Met stabiele Du bushing vervangingskwaliteit en het beste niveau van de diensten, zijn onze producten uitgevoerd naar dozens landen en gebieden van Europa, de Verenigde Staten, en Zuidoost-Azië, enz.



Guide PAF PAP Self Lubricating Plain Bearing Steel Copper Sleeve Bushes PTFE Coated Bushing

Technologie. Gegevens

Max. lading Statisch 250N/mm ²   Wrijvingcoëfficiënt 0.03~0.20
Zeer met lage snelheid 140N/mm ² Max.speed Het droge lopen 2m/s
Het roterende oscilleren 60N/mm ² Hydrodynamische verrichting >2m/s
Het Max. PV Droge lopen Verrichting op korte termijn 3.6N/mm ² *m/s Warmtegeleidingsvermogen 42W (m*K) - 1
Ononderbroken verrichting 1.8N/mm ² *m/s Coëfficiënt van thermische uitbreiding 11*10-6*K-1
De waaier van de verrichtingstemperatuur -195℃~+280℃



Typische Toepassingen



De automobieltoepassingen omvatten leidingssysteem, schokbrekers, deurscharnieren, zetelrecliners, zetelkaders en magnetische kleppen; Het wordt wijd gebruikt in de algemene industrie zoals toestelpompen, vinpompen, zuigerpompen, luchtcilinders en hydraulische cilinders; De andere toepassingen omvatten materiële behandelingsmachines, verpakkingsmachines, textielmachines, bosmachines en de huistoestellen zoals de airconditioners, lichaams geschikte machines, wasmachine en ijskasten, enz.

Markeringen:

gesinterde zelfsmerende struiken

zelfsmerende bronsringen

zelfsmerend lager

Geadviseerde Producten
