De gerolde bronzen bus, met diamantvormige inkepingen en vervaardigd uit CuSn8 en CuSn6.5P materialen, is een precisie-ontworpen component dat is ontworpen voor optimale prestaties in metrische sleeve-toepassingen. De unieke combinatie van deze hoogwaardige bronzen legeringen biedt uitzonderlijke slijtvastheid, corrosiebestendigheid en mechanische sterkte.

De diamantvormige inkepingen zorgen voor verbeterde smering en slijtagevermindering, waardoor een soepele en efficiënte werking wordt gegarandeerd. Deze inkepingen verbeteren ook het vermogen van de bus om smering vast te houden, waardoor de noodzaak voor frequente hersmering wordt verminderd en de levensduur van de bus wordt verlengd.

Het metrische sleeve-ontwerp van de gerolde bronzen bus zorgt voor een precieze pasvorm binnen de toepassing, waardoor de speling wordt geminimaliseerd en de prestaties worden gemaximaliseerd. De CuSn8- en CuSn6.5P-materialen, bekend om hun duurzaamheid en betrouwbaarheid, worden specifiek gekozen vanwege hun vermogen om hoge belastingen en frequente bewegingen te weerstaan.

Of het nu wordt gebruikt in zware machines, motorvoertuigen of andere industriële toepassingen, deze gerolde bronzen bus met diamantvormige inkepingen biedt een robuuste en duurzame oplossing voor het verminderen van wrijving en slijtage. De precisieproductie, hoogwaardige materialen en smeerverbeterende eigenschappen zorgen voor betrouwbare en efficiënte prestaties in verschillende metrische sleeve-toepassingen.

Zelfsmerende bronzen lagers met diamantvormige inkepingen, glijlagers, glijlagers, bronzen bussen - Chinese fabrikant - Export gewikkelde bronzen bus sleeve bus naar de wereld.

BRONZEN GEWIKKELDE LAGERS DIAMANT OLIEGATEN CUSN8 & C...

Bus Bedrijf te koop

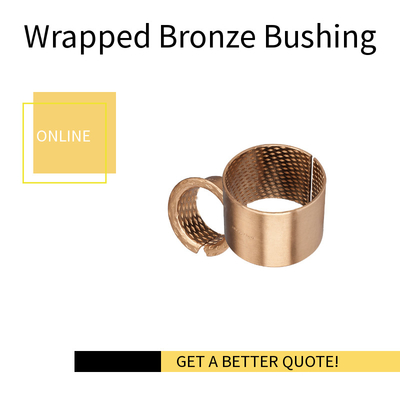

Gerolde bronzen bussen met diamantvormige inkepingen

Fabriek op maat gemaakte koperen gewikkelde bussen

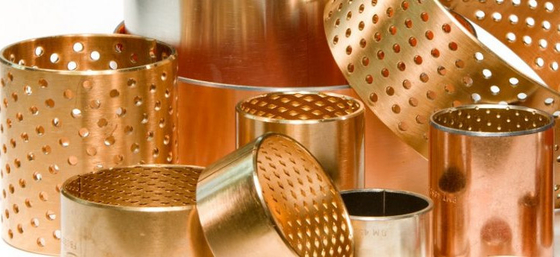

VIIPLUS gerolde (gewikkelde) bussen worden geproduceerd met diamantvormige smeerinkepingen op het lageroppervlak(ken). Deze bussen zijn ideaal voor dunwandige toepassingen. De inkepingen bieden smeermiddelreservoirs die een uitstekende en langdurige service mogelijk maken.

Voor toepassingen die afgesloten zijn of moeilijk te onderhouden, produceren we dit product ook met zelf-smerende grafietgevulde diamant- of cirkelvormige inkepingen.

Ze zijn lichtgewicht en compact en zijn verkrijgbaar als sleeve-bussen, flenslagers, ringen en platen. Ze worden geproduceerd in zowel inch- als metrische maten.

• Metrische Sleeves
• Metrische Flenzen

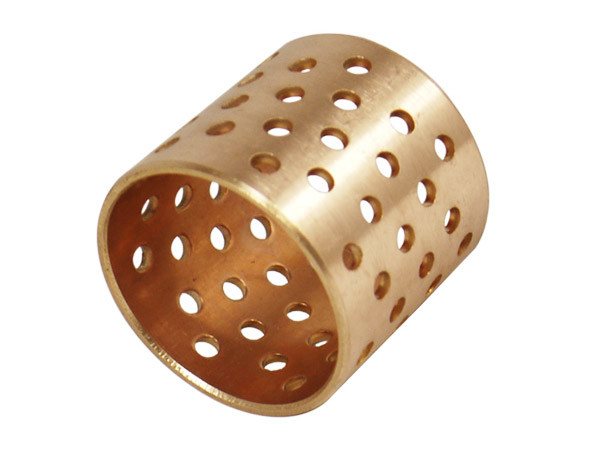

Bronzen rollager, met tinbronslegering CuSn8/cusn6.5p als materiaal, het oppervlak van het rollende diamantoliegat, speelt de rol van olieopslag, het heeft een goede vermoeiingssterkte en draagvermogen, corrosiebestendigheid, slijtvastheid.
Veel gebruikt in landbouwmachines, bouwmachines, bouwmachines en andere situaties met hoge belasting en lage snelheid.
(ook wel FB090 genoemd)

bronzen gewikkelde bus flensmaat zelf-smerend...

Toepassingskenmerken

1. Bespaar veel kopermateriaal en tijd van de productie van koperen sleeves:
2. Lichtgewicht en lage kosten in vergelijking met as-sleeves en rollagers gemaakt door voertuigen;
3. Verschillende oliegroeven kunnen op het wrijvingsoppervlak worden bewerkt en olie gaten kunnen bepaalde vetten opslaan, zodat de tijd van het vullen van olie 5 keer langer is dan die van een koperen sleeve;
4. Extreem hoog draagvermogen, vooral geschikt voor ruw wrijvingsoppervlak;
5. Hoge warmteafvoer, kleine uitzettingscoëfficiënt, stabiele serviceconditie en lange levensduur.

Technische gegevens

• Gewikkeld bronzen glijlager
• Onderhoudsarm
• Met smeerzakken

Eigenschappen

• Hoge belastbaarheid en stabiliteit bij lage slijtage, geschikt voor ruwe werking, corrosiebestendig.

Materialen

• CuSn8P

Smeringvrij met uitstekende slijtvastheid

Materiaaleigenschappen

• Specifieke belasting statisch≤ 120 [N/mm2]
• Specifieke belasting dynamisch≤ 40 [N/mm2] bij max. 2,0 m/s
• Glijdsnelheid≤ 2,0 [m/s]
• Wrijvingswaarde ***0,08 [µ] tot 0,25 [µ] afhankelijk van de smering
• Temperatuurspanning– 100 [°C] tot + 200 [°C]
• Max. PV-waarde2,8 [N/mm² x m/s]

Mechanisch gedrag
Type	Treksterkte	Rek	Vloeigrens
BRONZEN BUS CUSN8 090	450	55	250
BRONZEN BUS CUSN8 092	300	55	250
BRONZEN BUS CUSN8 08G	420	5	230
BRONZEN BUS CUSN8 09G	450	10	250
Fysische eigenschappen
Type	Soortelijk gewicht	Lineaire uitzetting	Warmtegeleiding	Elektrische snelheid	Elasticiteitsmodulus
		0C10-6/0C	CW0/m.k	Cm/onm.mm2	KN/mm2
BRONZEN BUS CUSN8 090	8,9	18,2	60	6,5	115
BRONZEN BUS CUSN8 092	8,9	18,2	60	6,5	115
BRONZEN BUS CUSN8 08G	7,8	22	70	7,8	108
BRONZEN BUS CUSN8 09G	8	18,2	60	6,5	115
Wrijvingsprestaties
Type	Max.Dynamische belasting	Max.Snelheid (zonder olie)	Max.Snelheid (olie)	Temp.
	(N/mm2)	(zonder olie)(m/s)	(olie )(m/s)
BRONZEN BUS CUSN8 090	75	/	2,5	-80～+200
BRONZEN BUS CUSN8 092	60	/	2,5	-100～+200
BRONZEN BUS CUSN8 08G	65	0,4	4	-100～+260
BRONZEN BUS CUSN8 09G	65	0,2	4	-100～+260
Lagerhardheid
Type	Item	Hardheid
BRONZEN BUS CUSN8 090	(Standaard)	90～120
BRONZEN BUS CUSN8 092	(Speciaal)	125～155
BRONZEN BUS CUSN8 08G	(Standaard)	60～90
BRONZEN BUS CUSN8 09G	(Standaard)	90～120
BRONZEN BUS CUSN8 B090	(Standaard)	70～100
Lagermateriaal
Type	Item	Materiaal	Samenstelling %
			CU	SN	Pb	Zn	P	(Overig)
BRONZEN BUS CUSN8 090	(Standaard)	CuSn6.5P		6～7	—	—	0,1～0,25	≤0,1
BRONZEN BUS CUSN8 092			(Rest)
	Ⅰ(SpeciaalⅠ)	CuSn8P		7～9	—	—	0,01～0,35	≤0,2
			(Rest)
	Ⅱ(SpeciaalⅡ)	H68(CuZn31Si)	66～70	—	≤0,8		—	≤0,5
						(Rest)
BRONZEN BUS CUSN8 08G	(Standaard)	CuSn10Pb10+Gr		9～11	9～11	—	—	≤0,5
			(Rest)
BRONZEN BUS CUSN8 09G	(Standaard)	CuSn6.5P+Gr		6～7	—	—	0,1～0,25	≤0,1
			(Rest)
	(Speciaal)	CuSn8P+Gr		7～9	—	—	0,01～0,35	≤0,2
			(Rest)
BRONZEN BUS CUSN8 090 olie smeergaten
Type	Dikte	Oliediepte
BRONZEN BUS CUSN8 090	1mm	0,3～0,4mm
	1,5mm	0,4～0,5mm
	2mm	0,4～0,5mm
	2,5mm	0,4～0,5mm
BRONZEN BUS CUSN8 09G	0,65mm	0,15～0,3mm
BRONZEN BUS CUSN8 08G	1mm	0,3～0,4mm
	1,5mm	0,4～0,5mm
	2mm	0,4～0,5mm
	2,5mm	0,4～0,5mm

Tolerantiedetails

• Behuizing ØH7
• Bus binnen-Ø na montageH9
• As tolerantief7 tot h8

Onderhoud

het is een onderhoudsarm bronzen glijlager. Primaire smering is noodzakelijk. Olie- of vetsmering is mogelijk. Door smeerzakken worden de spelingen tot een minimum beperkt.

Toepassingsgebied

• Hydraulische systemen: Bus voor kleppen en roterende actuator, Bus voor tandwielpompen, Bus voor cilinders, Bussen voor schokdempers, Bus voor Lucas hydraulische pomp,
• Voedselverwerking: Flessenmachine, Flessenwasser, Automatische zakkenmaker, Zuivelverwerkers, Vleesmolens, Mixers
• Automobielen: Ophangingsbussen, Stuurinrichting, Rembussen, Koppeling, Transmissiebussen
• Spoorwegwagons: Zijwaartse schokdemper, Automatische deurbussen
• Schepen: Stuurstangen, Luikdeksels, Katrollen
• Vliegtuigen: Besturingsverbinding, Schokdemperbussen, Actuatorklep bussen, lieren
• Drukken: Offsetprinter, Diepdrukprinter, Mailprinter, Automatische ticketbuiger, Automatische boekbinder
• Textielindustrie: Spinraam, Garenwinder, Vellenroller, Winder

Bijschrift

Speciale afmetingen zijn op aanvraag verkrijgbaar

Ongeveer 85% van onze producten wordt geëxporteerd naar Noord-Amerika, de Europese Unie, Zuidoost-Aziatische landen.
