| Merknaam: | REPLACE OILLESS BEARINGS |
| Modelnummer: | HET RINGStype VOORZAG DUIDELIJKE KOKER VAN EEN FLENS |
| MOQ: | Verhandelbaar |
| Prijs: | Competitively Priced vs POM, Provides Lubricating Bush |
| Betalingsvoorwaarden: | TT VOORAF Western Union |
| Toeleveringsvermogen: | Van een flens voorzien Bronsringen, de Wasmachines van de Bronsduw, Zelfsmerende Bronsringen |

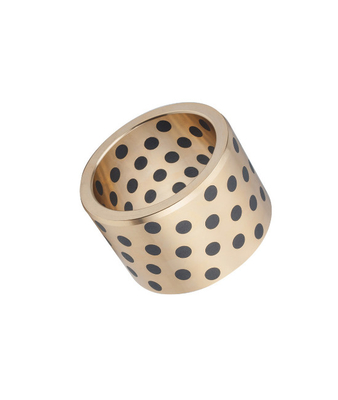

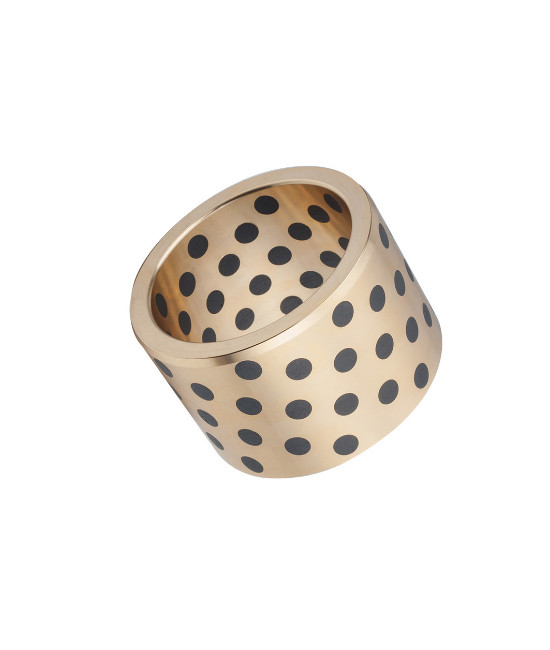

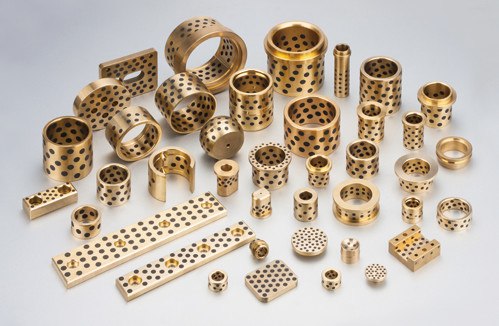

De C86300 430B Mangaan gegoten bronzen geflensde grafiet buslager met plaatoliegroeven is een hoogwaardig onderdeel dat is ontworpen voor veeleisende toepassingen. Gemaakt van C86300 mangaan gegoten brons, biedt het uitstekende slijtvastheid en duurzaamheid. Het geflensde ontwerp biedt extra stabiliteit en ondersteuning, terwijl de grafietinzet de smeereigenschappen van het lager verder verbetert en wrijving vermindert. De plaatoliegroeven verdelen smeermiddel effectief, wat zorgt voor consistente en betrouwbare prestaties. Dit buslager is geschikt voor een breed scala aan industriële toepassingen, waaronder machines, krachtoverbrenging en meer.
VIIPLUS INTERNATIONAL produceert hoogwaardige bronzen grafietbussen met doppenhttps://viiplus.comnaar mijnbouwactiviteiten in China. Met kwaliteit en precisie vindt u ook onzezelf-smerende lagers en glijlagers, bronzen bussenmet dezelfde taaiheid en ontworpen eigenschappen die u zou verwachten. Met uitzonderlijke pasvorm en duurzaamheid opgrafietbronzen bussen, verwacht dat u ongekende uren op uw machine zult behalen.Bronze bushing fabrikanten catalogus online
U heeft hier toegang tot de nieuwste downloads. Klik op deMassief bronzen bussen, afgedichte grafietbussen.pdf...catalogussymbool om het bestand weer te geven en het catalogusbestand met zelf-smerende lagerbussen te downloaden.
| Chemische vereisten | ||||||||||||
| Koper Legering UNS-nr. |
Samenstelling, % max, behalve zoals aangegeven | |||||||||||
| Nikkel | ||||||||||||
| Koper | Tin | Leiding | Zink | Ijzer | Inbegrepen | Aluminium | Mangaan | Antimoon | Zwavel | Fosfor | Silicium | |
| Kobalt | ||||||||||||
| C86300 | 60,0–66,0 | 0,20 | 0,20 | 22.0–28.0 | 2.0–4.0 | 1.0A | 5,0–7,5 | 2,5–5,0 | ... | ... | ... | ... |
| C90500 | 86,0–89,0 | 9.0–11.0 | 0,30 | 1.0–3.0 | 0,20 | 1.0A | 0,005 | ... | 0,20 | 0,05 | 0,05B | 0,005 |
| C91100 | 82,0–85,0 | 15.0–17.0 | 0,25 | 0,25 | 0,25 | 0,50A | 0,005 | ... | 0,20 | 0,05 | 1.0B | 0,005 |
| C91300 | 79,0–82,0 | 18.0–20.0 | 0,25 | 0,25 | 0,25 | 0,50A | 0,005 | ... | 0,20 | 0,05 | 1.0B | 0,005 |
| C93700 | 78,0–82,0 | 9.0–11.0 | 8.0–11.0 | 0,8 | 0,7C | 0,50A | 0,005 | ... | 0,50 | 0,08 | 0,10B | 0,005 |
| A Bij het bepalen van het koperminimum kan koper worden berekend als koper plus nikkel. | ||||||||||||
| B Voor continugietwerk bedraagt het fosforgehalte maximaal 1,5%. | ||||||||||||
| C Bij gebruik voor staalruggen mag het ijzergehalte maximaal 0,35% bedragen. | ||||||||||||

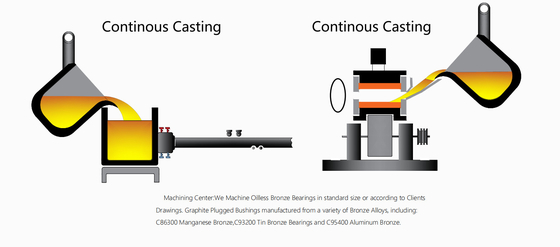

Continu gieten is een geavanceerde gietmethode waarbij gesmolten metaal continu in een speciale metalen mal wordt gegoten, een mal genaamd. Het gestolde (omhulde) gietstuk wordt continu uit het andere uiteinde van de mal getrokken. De ontwikkeling van continu gieten is een belangrijk middel om de structuur van de Chinese metallurgische industrie te optimaliseren, wat de lage efficiëntie en het hoge verbruik van de Chinese metaalmateriaalproductie fundamenteel zal veranderen en de ontwikkeling van de productstructuur in de richting van specialisatie zal bevorderen. De ontwikkeling van geavanceerde continu giettechnologieën, zoals bijna-finale continu gieten, monokristal continu gieten, hoog-efficiënt continu gieten en warm laden van continu gegoten billet, zal zeer actief zijn en de ontwikkeling van een reeks nieuwe materialen bevorderen.
Centrifugaalgieten is een techniek en methode om vloeibaar metaal in een snel roterende mal te gieten om de mal te vullen en een gietstuk te vormen. Dankzij de centrifugale beweging kan het vloeibare metaal de mal goed in radiale richting vullen en het vrije oppervlak van het gietstuk vormen. Een cilindrisch binnengat kan worden verkregen zonder kern. Helpt gassen en insluitsels uit vloeibare metalen te verwijderen. Beïnvloedt het kristallisatieproces van metaal en verbetert zo de mechanische en fysieke eigenschappen van gietstukken.
met Solid Graphite Lubrication. Verschillende materiaalspecificaties, standaard- en speciale vormen zijn ook beschikbaar.
– Onderhoudsvrij (zelf-smerend)
– Geschikt voor toepassingen met zware belasting
– Bestand tegen extreme temperaturen
– Lange levensduur
– Kan langdurig zonder enige ol werken
– Extreem hoog draagvermogen, goede anti-slijtage en lage wrijving
– Bijzonder geschikt voor lage snelheden en hoge belasting
– Geschikt voor heen en weer gaande, oscillerende of intermitterende bewegingen waarbij het moeilijk is om een oliefilm te vormen
– Goede chemische bestendigheid en anti-corrosie-eigenschappen
– Kan worden gebruikt in een breed temperatuurbereik van -40℃ tot +300℃
Lagervormen op maat:
Rechte bussen
Flensbussen
Slijtplaten
Drukring
Brons zonder grafiet
Brons met grafiet
Custom Bushing: Speciale onderdelen volgens
ISO, DIN of klantontwerp, speciale legeringen.
Zelfsmerende bussen voor gebruik in matrijzen, metalen stansmatrijzen, mallen, speciale machines en allerlei soorten zwaar materieel.
Dit soort C86300 glijlagers en bussen kunnen worden toegepast in droge, hoge temperatuur, hoge druk, corrosieve, water- of andere chemische omgevingen wanneer er geen olie kan worden toegevoegd. Het wordt veel gebruikt in de automobielproductenlijn, waterbouwkunde, damhekken, kunststofindustrieën, opeenvolgende gietmachines, stalen rollen in de metaalindustrie, minerale machines, schepen, turbogeneratoren, hydraulische turbines en spuitgietmachines...Hydraulische cilinder gegoten bronzen flenslagerMet vast smeermiddel De producten worden veel gebruikt in continugietmachines, mijnbouwmachines, schepen, gasturbines en ga zo maar door.
| Materiaalnummer | VSB-JDB (600#) | VSB-JDB (600#S1) | VSB-JDB (600#S2) | VSB-JDB (600#S3) | VSB-JDB (600#S4) | VSB-JDB (HT250) | VSB-JDB (Gcr15) |
|---|---|---|---|---|---|---|---|
| Chemische samenstelling | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| Dikte(g/cm³) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| Hardheid(HB) | ＞210 | ＞250 | ＞150 | ＞70 | ＞80 | ＞190 | HRC＞58 |
| Treksterkte (N/mm²) | ＞750 | ＞800 | ＞800 | ＞200 | ＞260 | ＞250 | ＞1500 |
|
Rek (%) |
＞12 | ＞8 | ＞15 | ＞10 | ＞8 | ＞5 | ＞15 |
| Coëfficiënt van lineaire uitzetting | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| Bedrijfstemperatuur(℃) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| Maximale dynamische belasting(N/mm²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| Maximale lineaire snelheid (m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| Maximale PV-waarde smering (N/mm²*m/min) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| Hoeveelheid permanente compressiedeformatie 300N/mm² |
<0,01 | <0,005 | <0,04 | <0,05 | <0,05 | <0,015 | <0,002 |
| rechte mouw | ||
| D | D | Ik |
| 8 | 4 | 12 |
| 10 | 5 | 15 |
| 12 | 6 | 19 |
| 15 | 8S | 17 |
| 15 | 8 | 24 |
| 19 | 10 | 29 |
| 21 | 12 | 30 |
| 23 | 13 | 32 |
| 28 | 16 | 37 |
| 32 | 20 | 42 |
| 40 | 25 | 59 |
| 45 | 30 | 64 |
| 52 | 35 | 70 |
| 60 | 40 | 80 |
| 80 | 50 | 100 |
| 90 | 60 | 110 |
| verlengde rechte mouw | ||
| D | D | Ik |
| 8 | 4 | 23 |
| 10 | 5 | 29 |
| 12 | 6 | 35 |
| 15 | 8 | 45 |
| 19 | 10 | 55 |
| 21 | 12 | 57 |
| 23 | 13 | 61 |
| 28 | 16 | 70 |
| 32 | 20 | 80 |
| 40 | 25 | 112 |
| 45 | 30 | 123 |
| 52 | 35 | 135 |
| 60 | 40 | 154 |
| 80 | 50 | 192 |
| 90 | 60 | 211 |
VIIPLUS biedt een complete lijn van gegotenbronzen lagers Oliegroeven & Vetgroevenen schuifplaten.Gegoten bronzen glijlagers, flenslagers, en aangepaste onderdelen zijn beschikbaar met oliegroeven of vetgroeven. Onderhoudsvrije, zelfsmerende bronzen lagers met grafietgevulde groeven of grafietpluggen zijn beschikbaar.
C86300 bronzen bussen en gegoten bronzen producten / fabrikant uit China -zelfsmerende lagers -standaardcomponenten
Huls en geflensde bronzen bus voor metallurgische machines.Mijnbouwmachines, spuitgietmachines, scheepsbouw, lucht- en ruimtevaart, marine, turbines, gasturbines, automobielindustrie, ponsgieten, enz.
Flenslagervormen op maat gemaakt: standaardvormen in speciale afmetingen, drukringen, flensdrukringen, halve lagers, speciale vormen verkregen door stansen of dieptrekken, op maat gemaakte lagerontwerpen
Mangaanbrons Gtraphite Bronzen Bussen, zoals C86300 Bronze Bushes STANDARD, Toepassing onder zeer hoge belastingen en snelheden. Glijlagertoepassingen vereisen echter betrouwbare smering. Naast uitstekende mechanische eigenschappen hebben deze legeringen een goede corrosiebestendigheid. C86300 bestaat uit De combinatie van koper, mangaan, aluminium en ijzer in C86300 verhoogt de treksterkte
o meer dan 110.000 KSI.
Grafiet gegoten brons, zelf gesmeerd voor hogere temperaturen en zwaardere belastingenGrafiet gegoten brons, zelf gesmeerd voor hogere temperaturen en zwaardere belastingen
Beschrijving:C86300BronzenZelfsmerende lagersmet ingebouwde grafietpluggen Hoogwaardige messing glijlagers. Een verscheidenheid aan legeringen die uit meer dan twee elementen bestaan, worden legeringen genoemdspeciaal messingZoals aluminium, lood, tin, mangaan, nikkel, ijzer, silicium-koperlegering, geel koper met hoge sterkte is er daar één van. Hoge sterkte en hardheid, hoge weerstand tegen chemische corrosie.
VIIPLUSCHINA GRAFIETBRONS LAGERSis een op koper gebaseerd, zelfsmerend lager voor toepassingen met zware belasting, waarin vaste smeerpluggen zijn verwerkt.
VIIPLUS biedt gespecialiseerde engineering, design, productie en support services voor zelf-smerende lageroplossingen. Ons ervaren team van engineers en vakbekwame vakmensen levert consequent superieure producten, die voldoen aan de klantvereisten van alle soorten industrieën. Wij streven ernaar om aan de planningsverwachtingen van onze klanten te voldoen of deze te overtreffen door onze bushingsproducten en -services consequent op tijd te leveren.
Materiaal:CuZn25Al5Mn4Fe3
| Massieve bus, brons met ingebedde smeerpluggen, DIN 1850/ISO 4379, Onderhoudsvrij | |||
| TECHNISCHE GEGEVENS | |||
| Specifieke belastingscapaciteit statisch | 150 [N/mm2] | Temperatuurspanning | - 100 [°C] tot + 300 [°C] |
| Specifieke draagkracht dynamisch | 100 [N/mm2] | ||
| Glijdende snelheid | ≤ 0,3 tot 1,0 [m/s] | Max. PV-waarde | 1,5 [N/mm² x m/s] |
| Wrijvingswaarde | 0,03 [µ] tot 0,2 [µ] gesmeerd/droog | Hardheid | 190-220 HB |
| MATERIALEN | |||
| Ondersteunend materiaal | CuZn25Al5 | Andere veelgebruikte bronslegeringen | CuAl10Ni, CuSn12Pb, CuSn7ZnPb |
| Glijdende laag | Vast smeermiddeloppervlak: ca. 25-30% | ||
| TOLERANTIEGEGEVENS | |||
| Behuizing Ø | H7 | Astolerantie | f7 of h6 |
| Bus binnen-Ø na montage | Neem contact op met onze verkooptechnici, standaard geleverde tolerantie: r6 of E7 | ||
| SCHACHTMATERIAAL | |||
| De hardheid van de schacht moet minimaal 70-100HB harder zijn dan de bronslegering. | |||
| Oppervlakteruwheid ≤ Ra 0,8 | |||
| EIGENSCHAPPEN | |||
| Het voldoet aan de hoogste operationele eisen en is geschikt voor schokbelastingen. Afhankelijk van de legering is het corrosiebestendig en ook zeer slijtvast met een lange levensduur. | |||
| TOEPASSINGSGEBIED | |||
| Kranen, mijnbouwmachines, bouwmachines, offshore- en maritieme toepassingen, staalfabrieken, waterkracht en hydromechanische apparatuur | |||
| ONDERHOUD | |||
| Het is een onderhoudsvrij lagermateriaal, maar een eerste smering is verplicht voor het "inloop"proces. Er moet een lithium-verouderingsbestendig vet worden gebruikt. | |||
| MONTAGE ADVIES | |||
| Huisvesting | Afschuining min. 1,5 mm x 15-45°, voor eenvoudige uitlijning van de bus | ||
| Schacht | Afschuining 5 mm x 15°, voor eenvoudig inbrengen van de schacht | ||
| Bij kleinere diameters moet de buitendiameter worden ingevet voordat deze wordt ingeperst. | |||
| Voor grotere diameters moet droogijs voor vriesfitting worden gebruikt. | |||
VSB-50Vaste smerende lagerwordt geproduceerd door het versterken van messing dat goede fysieke prestaties en een goed vermogen voor gieten heeft. Bovendien heeft het messingmateriaal een vrij goede anti-erosie-eigenschappen in lucht, zoet water en zeewater. Het oppervlak is regelmatig en fijn bewerkt met sockets waarin een bepaald vast smeermiddel is gevuld. Het product wordt veel gebruikt op opeenvolgende giet- en walsmachines, mijnbouwapparatuur, schepen, stoommachines, enz. Vast smeermiddel Gieten Aluminium Brons Lagers Bussen.
|
Cijfer |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
Materiaal |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
Dikte |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Hardheid |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
Treksterkte |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
Vloeisterkte |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
Verlenging |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
Coëfficiënt van lineaire expansie |
1,9×10-5/℃ |
1,8×10-5/℃ |
1,6×10-5/℃ |
1,8×10-5/℃ |
1,9×10-5/℃ |
|
Max. temperatuur |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
Max. dynamische belasting |
100 |
60 |
50 |
70 |
120 |
|
Max.snelheid (droog) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s(smering) |
200 |
60 |
60 |
80 |
200 |
|
Compressie vervorming |
< 0,01mm |
< 0,05 mm |
< 0,04 mm |
< 0,05 mm |
< 0,005 mm |
|
Productnr. |
Chemische samenstellingen |
||||||||
|
VSB-50 |
Ik |
Zink |
Al |
Fe |
Mijn |
Si |
Ik |
Sn |
Pb |
|
60~66 |
22~28 |
5,0~8,0 |
2,0~4,0 |
2,5~5,0 |
<0,1 |
<0,5 |
<0,2 |
<0,2 |
|
Bent u geïnteresseerd in onze producten? Vraag een offerte aan:tiffany@viiplus.com
