www.bronzegleitlager.comprofessioneel ontwikkelde lagers kunnen voldoen aan de speciale toepassingseisen van devloeibare energie-industrie.Onder voorwaarde vanhoge belasting en hoge snelheid, deBIMETAAL LAGERSoplossing is stabiel en betrouwbaar en ondersteunt de meeste vloeistofkrachttoepassingen.

Een betrouwbare, lichtere, vetvrije lageroplossing

Viiplus oplossing voor pomplagers met lage wrijving

Het aluminium busblok dient verschillende doeleinden, waaronder het ondersteunen van de tandwielassen en het fungeren als druklagerhet biedt een afdichtende functie om goed contact met de vlakken van de tandwielen te garanderen.SICAL®3D-legering is zeer effectief onder een breed scala aan belasting-, snelheids-, temperatuur- en vloeistofviscositeitsomstandigheden.

De efficiëntie van de afdichting kan onder asbelasting in gevaar komen als gevolg van interne lekkage als gevolg van vervorming en veranderingen in de geometrie van het zijvlak van het doorvoerblok.De superieure mechanische sterkte van SICAL®3D is aanzienlijk bestand tegen deze vervormingverbetert de volumetrische efficiëntie van externe tandwielpompen en motoren.

Hydraulische toepassingen:

Hydraulische pompen worden gebruikt in hydraulische aandrijfsystemen en kunnen hydrostatisch of hydrodynamisch zijn.Een hydraulische pomp is een mechanische krachtbron die mechanisch vermogen omzet in hydraulische energie (hydrostatische energie, dwz stroom, druk).

In de hydraulische markt levert viiplus oplossingen voor diverse toepassingen.

De typische toepassingen zijn:

• Zuigerpompen en motoren
• Tandwielpompen en motoren
• Schottenpompen
• Cilinders

Zuigerpompen en motoren

De geometrie van de busblokken speelt de hoofdrol in het proces van het definiëren van functionele en
mechanische parameters gerelateerd aan de prestaties van de pomp (hoog rendement, laag geluidsniveau,
montage vermogen).

Andere zuigerpomptoepassingen

viiplus bimetaalbussen zijn samengesteld uittwee metalen strips, intwee verschillende materialen;de eerste is normaal gesproken van staal, de tweede bestaat normaal gesproken uit een legering die koper bevat, dat in combinatie met de stalen strip als interne afdekking fungeert.Bovendien hebben sommige maten ook een extern nasmeergat.

Voordelen

Door de bijzondere constructie van deze struiken zijn ze dat welgoede weerstand tegen slijtage, vooral bij gemiddelde snelheid met gemiddelde belasting, of bij lage snelheid met hoge belasting.


Speciale technische kenmerken

Het binnenoppervlak van de viiplus bimetaalbussen kan verschillende soorten kanalen bevattenvoldoen aan de verschillende soorten toepassingen en smeeromstandigheden waarin de bussen kunnen worden gebruikt.

Toepassingen met tandwielpompen

Tandwielpompen(met externe tanden) (vaste verplaatsing) zijn eenvoudige en economische pompen.Het slagvolume of de verplaatsing van tandwielpompen voor hydrauliek zal tussen ongeveer 1 en 200 milliliter liggen.Ze hebben het laagste volumetrische rendement ({displaystyle eta _{v}ongeveer 90%} eta_v ongeveer 90%) van alle drie de basispomptypen (tandwiel-, schotten- en zuigerpompen).

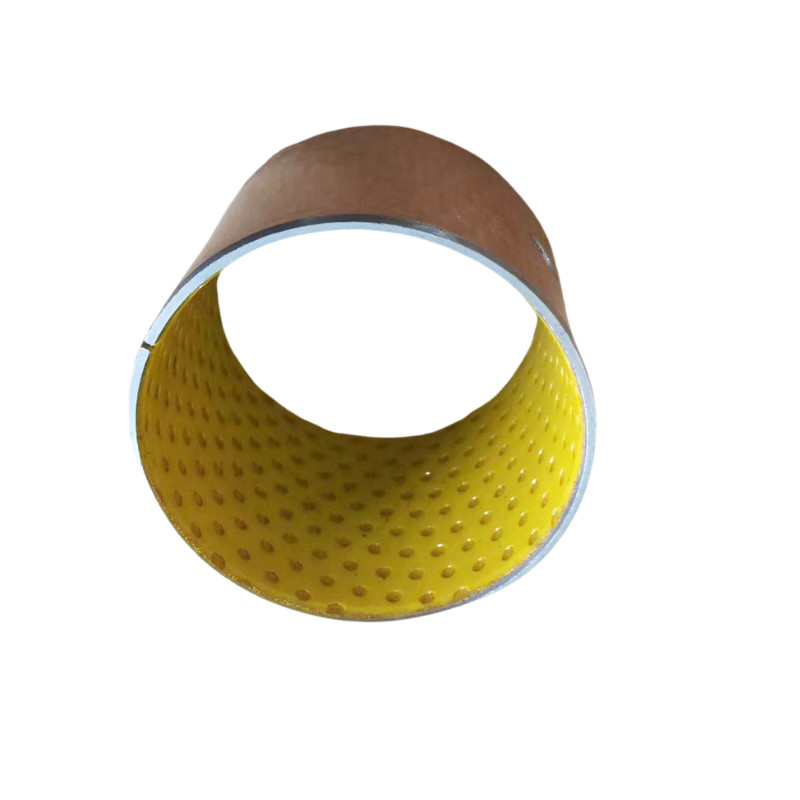

Zelfsmerend lager met PTFE-voeringook wel genoemdDU-bus, droge bus, DU-lager, bus, PTFE-gecoat lager, SF-1 olievrij lager, PTFE-voering metaalpolymeercomposietlager en PTFE-gebaseerd glijlager.Dit type DU-bus neemt een PTFE-laag als glijlaag, waardoor producten zeer goed kunnen presteren onder droge omstandigheden of olieomstandigheden.

Materiële structuur

Deze materialen bestaan ​​uit een metalen achterkant gebonden aan een poreuze bronzen gesinterde laag met een op PTFE gebaseerde polymeerlagerlaag. De metalen achterkant zorgt voormechanische krachtTerwijl de bronzen sinterlaag zorgt voor een sterke mechanische verbinding tussen de achterkant en de lagervoering, biedt het op PTFE gebaseerde polymeeruitzonderlijk lage wrijving, zelfs onder droge omstandigheden.

Voordelen

Verbeterde energie-efficiëntie met delage wrijvingsprestatiesvan met PTFE verrijkte overlay;
Verlengde levensduur met ahoge slijtvastheidbronzen laag;
Geen onderhoud zoals zelfsmerende lagers dat kunnendroog en vetvrij werken;
Grotere betrouwbaarheid dan bimetaallagers door het vermijden van mogelijk vastlopen van as/lager onder grensgesmeerde omstandigheden en veelvuldig stoppen/starten;
Compacte, lichtgewicht ontwerpen met dunwandige lagerconstructie;
Verminderd geluidzonder metaal-op-metaal contact tussen het lager en de as;
Snelle, eenvoudige montage zonder duur montagegereedschap.

Type lagerblok van tandwielpomp

Assen in tandwielpompen.Een laag bedrijfslagerOntruiming is essentieel voor dehoge drukopbouw en geringe lekkage van de tandwielpomp.Om een ​​storingsvrije hydrodynamische bedrijfstoestand te garanderen, moeten de glijlagers een op het bedrijfsmedium afgestemde lagerspeling vertonen.De glijlagers komen in direct contact met het bedrijfsmedium.Afhankelijk daarvan kunnen agressieve media worden gebruikt
op de applicatie.De glijlagers moeten dus biedenhoge slijtvastheid, goede weerstand tegen erosie, chemische compatibiliteit en lage zwellingsneiging.

Voordeel: Betrouwbare werking van het lager met glijlagers

Hydrodynamische werking
Glijsnelheid tot 10 m/s
Hoge mediacompatibiliteit
Lage lagerspeling
Hoge weerstandaan slijtage
Hoge weerstand tegen erosie
Goede chemische resistentie
Geringe zwellingsneiging
Geringe slijtage, zelfs bij hoge motortoerentallen en gemengde wrijving

Toepassingsvereisten voor pomplagers

Externe tandwielpompen en motoren gemonteerd met hydraulische busblokken worden veel gebruikt in veel industrieën, zoals de bouw, landbouw, automobiel- en materiaalbehandelingsapparatuur en chemicaliën.

Deze betrouwbare, lichtgewicht, robuuste pompen zijn gebouwd met weinig componenten en bieden uitstekende prestaties op het gebied van volumetrische efficiëntie.Wanneer ze worden gemonteerd met lagers met lage wrijving, kunnen ze dat welzorgen voor een vast debietrendement van meer dan 95% voor hydraulische systemen.

Viiplus pomplagers - voordelen

Vergeleken met standaard aluminiumlegeringen biedt SICAL®3D:

Hoge mechanische sterkteen in combinatie met VIIPLUS-bewerking met hoge precisie,verbeterde volumetrische efficiëntie, vooral in het middendrukbereik
Lage wrijvingtussen het tandwiel en de vlakken van het busblok voor minder energieverlies
Goede lagereigenschappen die, afhankelijk van de bedrijfsomstandigheden, ontwerpen mogelijk maken zonder metaal-polymeerlagers
Hoge precisiebewerking voorverminderde spelingen en stille werking

Schottenpompen

De schoepenrotor wordt ondersteund door lagers aan de voor- en achterplaten.

Wanneer ze in de achterplaat zijn gemonteerd, kunnen naaldlagers defect raken als gevolg van oliegebrek, vooral na lange perioden van rust in verschillende klimatologische omstandigheden of tijdens herhaaldelijk stop-startbedrijf.

Om de betrouwbaarheid van de pomp te verbeteren, ondergingen viiplus metaalpolymeer cilindrische lagers tests om de haalbaarheid van het vervangen van de naaldlagers te bepalen.

Het rigoureuze, uitgebreide testprogramma omvatte werking op vol pompvermogen en verschillende motorregimes van 500 tot 7.000 tpm onder grenswaarde, gemengde en hydrodynamische smering, stop/start-bedrijf en oliegebrek.

De resultaten van deze tests bevestigden dat decilindrische bussen van metaalpolymeercomposietzorgen voor een superieure pompbetrouwbaarheiddankzij hun uitstekende tribologische prestaties onder droge, marginale en hydrodynamisch gesmeerde bedrijfsomstandigheden.

Toepassingen van hydraulische cilinders

Viiplus levert hoogwaardige componentenconcurrerende prijzen.

We hebben jarenlange ervaring met OEM's en Tier One-leveranciers om hen een innovatieve voorsprong in de markt te geven.De ingenieursteams van Viiplus zijn er om u te helpen bij het ontwerpen van het product dat u nodig heeftlaagste prijs.

We hebben een breed scala aan klantenondersteuning, waaronder wereldwijd lokaal aanbod en R&D.

Viiplus biedt:

Een groot aanbod vanhoogwaardige lagersen oplossingen om onze klanten een voorsprong op de markt te geven.

Geweldige klantenondersteuning van Viiplus-teams die technische ondersteuning bieden voor alle soorten lagervragen.
Een ongelooflijke strategische partner met lokale ondersteuning.Wij voorzien onze klant van de juiste producten die biedenhoge kwaliteitbij eenlagere kost.Wereldwijd netwerk dat ondersteuning op locatie waar ook ter wereld mogelijk maakt.
