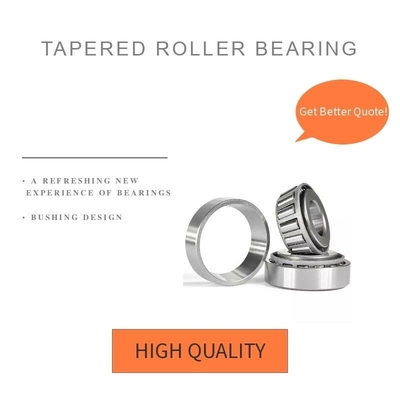

De conische rollagers L 68149/111, die tot de enkelrijgen categorie behoren, zijn precisietechnische onderdelen die zijn ontworpen voor het verwerken van radiale en axiale belastingen in een breed scala van industriële toepassingen..Deze lagers hebben een conisch ontwerp dat een gelijkmatige verdeling van de belasting over de rollen mogelijk maakt, wat resulteert in een verhoogde draagkracht en een langere levensduur.
De L 68149/111 conische rollenlagers worden meestal gebruikt in de automobiel-, bouw-, mijnbouw- en zware machinesindustrie waar hoge belastingen en precisie cruciaal zijn.De eenrijke configuratie zorgt voor een compact ontwerp en een gemakkelijke installatie met behoud van de nodige sterkte en stabiliteit.
Deze lagers zijn vervaardigd van hoogwaardige materialen die uitstekende slijtvastheid, duurzaamheid en corrosiebescherming bieden.De rollen en de splitsingswegen worden nauwkeurig gemalen om een soepele werking en verminderde wrijving te garanderen, waardoor de prestaties en efficiëntie van het lager verder worden verbeterd.
Al met al bieden de conische rollagers L 68149/111 een betrouwbare en kosteneffectieve oplossing voor veeleisende toepassingen die precisie, sterkte en duurzaamheid vereisen.
Browse onderdeelnummer L68149 - L68111, Conical Roller Bearings - TS (Tapered Single) Imperial in The China Company catalogus met onderdeelnummer, naam van het artikel, beschrijving, serie, deelnummer van de kegel,Deelnummer van de beker, Ontwerp Eenheden,d - Boring,D - Cup Outer Diame
Onze lagers zijn ontworpen om rustig te rijden, hoge snelheden te hanteren, en hebben eenvoudige lagers met premium smeermiddelen.Onze Bearing-website:De Commissie heeft de Commissie verzocht de volgende informatie te verstrekken:
met een gewicht van niet meer dan 50 kg
| d |
34.987 mm
|
|
|---|---|---|
| D |
590,975 mm
|
|
| T |
15.875 mm
|
|
| d1 |
≈ 48,4 mm
|
|
| B. |
16.764 mm
|
|
| C |
11.938 mm
|
|
| r1,2 |
Min. 3,5 mm
|
|
| r3,4 |
Min. 1,3 mm
|
|
| a. |
13.416 mm
|
enkelrijke conische rollagers zijn ontworpen om gecombineerde belastingen, d.w.z. gelijktijdig werkende radiale en axiale belastingen, aan te kunnen.De projectielines van de loopbanen komen op een gemeenschappelijk punt op de lagerachs samen om een echte rollende werking en dus lage wrijvingsmomenten tijdens de werking te biedenDe axiale draagkracht van conische rollagers neemt toe met de toename van de contacthoek α.
met een gewicht van niet meer dan 50 kgde binnenste ring met een kooi en rollerelementen en de buitenste ring apart worden gemonteerd.lage wrijving en de mogelijkheid om een hoge radiale en eenrichtingsaxiale belasting over te dragen.
De intensiteit van de overgedragen axiale belasting is afhankelijk van de grootte van de contacthoek.
Deenkelvoudige rijKegelvormige lagers worden vervaardigd in zowel metrische als inches.
De lagers worden vervaardigd met een normale nauwkeurigheid, voor zitplaatsen met een hogere nauwkeurigheid of voor zitplaatsen met een hogere toerentalfrequentie worden lagers met een hogere loopnauwkeurigheid gebruikt.
| Basis dynamische belasting | C |
40.6 kN
|
|---|---|---|
| Basistatische belasting | C0 |
44 kN
|
| Beperking van de vermoeidheid | Pu |
4.5 kN
|
| Referentiesnelheid |
9000 r/min
|
|
| Beperking van de snelheid |
11000 r/min
|
|
| Berekeningsfactor | e |
0.43
|
| Berekeningsfactor | Y |
1.4
|
| Berekeningsfactor | Y0 |
0.8
|
| Da |
max. 41 mm
|
|
|---|---|---|
| db |
Min. 47 mm
|
|
| - Ja. |
Min. 52 mm
|
|
| - Ja. |
max. 53 mm
|
|
| Db |
Min. 56 mm
|
|
| Ca. |
Min. 3 mm
|
|
| Cb |
Min. 3,5 mm
|
|
| - Ja. |
max. 3,5 mm
|
|
| rb |
max. 1,3 mm
|

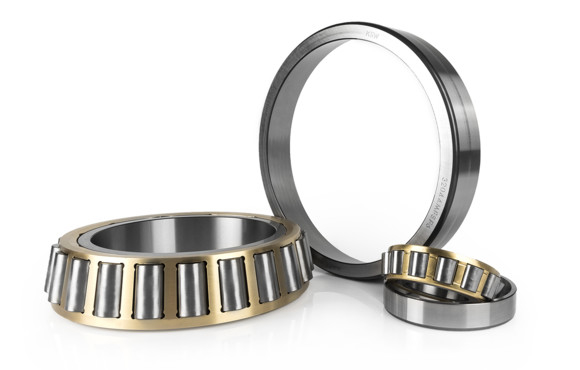

Eenvoudig gerangschikte conische rollagers hebben hoekige spanningen van de binnenste en buitenste ring en een daaruit voortvloeiende contacthoek voor de overdracht van kracht.een axiale belasting induceert altijd een radiale belasting en andersomDaarom worden conische rollenlagers altijd gecombineerd met een tweede lager.zij kunnen naast radiale krachten ook axiale en gecombineerde krachten absorberen en zijn met name geschikt voor middel- tot hoge snelhedenEen enkele rij conische rollagers kunnen worden ontmanteld, waardoor een aparte montage van de binnenste en buitenste ring mogelijk is.
The general dimensions of the single row tapered roller bearings are standardised by ISO 355 (Tapered roller bearings - Boundary dimensions and series designations) and DIN 720 (Rolling Bearings - Tapered roller bearings)Inchlagers voldoen aan ANSI/ABMA-norm 19.2 (Tapered Roller Bearings - Radial Inch Design).
viiplus maakt een onderscheid tussen de kinematische grenssnelheid nG en de thermische referentiesnelheid nth.De kinematische limietversnelling is een praktische mechanische grenswaarde en is gebaseerd op de mechanische vermoeidheid van het rollend lager in functie van de installatiesituatie en het smeersysteem.Zelfs onder optimale bedrijfsomstandigheden mag de maximumsnelheid niet worden overschreden zonder voorafgaande overleg met KRW.
Het thermische referentieradius vertegenwoordigt het evenwicht tussen de warmte die door wrijving in het lager wordt gegenereerd en de warmte die wordt afgevoerd.Het is gestandaardiseerd in DIN ISO 15312 (Wallelagers - Thermische referentiesnelheid).
Eenvoudige rij conische rollenlagers zijn beperkt geschikt voor het compenseren van onevenwichtigheden; de toelaatbare onevenwichtigheden tussen de binnenste en de buitenste ring zijn afhankelijk van de grootte van het lager,het ontwerp van het interne lagerDe vervorming van het lagersysteem door de vervorming van het lagersysteem, de vervorming van het lager en de werking van de krachten en momenten.
