met een vermogen van meer dan 50 W, maar niet meer dan 150 W,Bieden uitzonderlijke prestaties en duurzaamheid in een breed scala aan industriële toepassingen.

De staalondersteuning zorgt voor sterkte en dimensionale stabiliteit, terwijl de bekleding met koper of tin de corrosiebestendigheid en de hechting tussen de steun en de bronsvoer verhoogt.De bronzen bekleding zelf, ongeacht of het CuPb10Sn10 of CuSn6Zn6P is, biedt een superieure slijtvastheid, een hoog draagvermogen en uitstekende schuif eigenschappen.

CuPb10Sn10 brons is een lood-tin legering met een goede bewerkbaarheid, hoge buigzaamheid en uitstekende schuif eigenschappen.Het wordt veel gebruikt in toepassingen die een hoge mate van slijtvastheid en draagvermogen vereisen.

CuSn6Zn6P bronze daarentegen is een tinlegering met fosfor dat uitzonderlijke sterkte, hardheid en slijtvastheid biedt.Het is geschikt voor toepassingen die zowel een hoog draagvermogen als een goede corrosiebestendigheid vereisen.

De verpakte composietconstructie van deze bimetalen lagers maakt het gemakkelijk te installeren en te vervangen.terwijl ook het verstrekken van een veilige en betrouwbare band tussen de stalen ondersteuning en de brons bekledingDeze combinatie van materialen en constructietechnieken resulteert in lagers die geschikt zijn voor een breed scala van industriële toepassingen, waaronder zware machines, automobielonderdelen,en andere veeleisende omgevingen.

Olievrije struiken

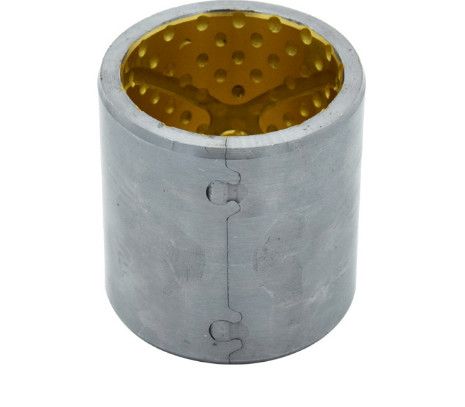

Vervaardigd op bestelling uit China Verpakte composiet schuiflager Koper of tin bekleed staal brons DIN 1494 / ISO 3547 BimetalCuPb10Sn10ofCuSn6Zn6Pb3Materialen Speciale afmetingen Met smeerzakken en olieputten zijn op aanvraag beschikbaar.

Materiaal:Staal, bekleed met koper of met tin, schuiflaagCuPb10Sn10

Bimetal Bushing is een onderhoudsarm bushingmateriaal. Een eerste smering tijdens de installatie is noodzakelijk, daarna is periodiek smeren met olie of vet verplicht.

Bimetalen buizen Tolerantie Details

• Huizen ØH7

• Buizen van inner-Ø na montageH9

• Schachttolerantie f7 tot en met h8

Toepassingskenmerken:

Jf-800 bi-metaal lager is een soort staal-koper legering product gemaakt vanCuPb10Sn10 of CuSn6Zn6Pb3materiaal gesinterd op het oppervlak vanlaagkoolstofstaalplaat.Dit product is het sterkste draagvermogen van dubbel legeringslagers, de balans brug bussen van zware voertuigen, alle gebruik van dit product.Het is een zeer veelzijdig lager met hoge belasting en lage snelheid.

Installatie schuiflager, Bronze Gleitlager - met smeerzakken Op maat gemaakte hoogwaardige olieloze JF800 Bimetalen Metalen Bushing

Bimetalen buizen Bereik van toepassing

Spoorrollers, bouwmachines, kraanbouw, landbouwmachines (impactbelasting)

• Vorkliften
• Palettrucks
• Kranen
• Deeltjes en delen daarvan

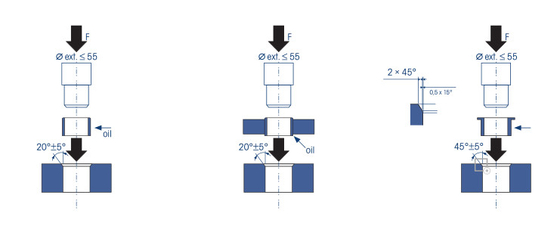

Montage van bi-metalen buizen

Behuizing: Montagebeugel min. 1,5 mm x 15-45° Schacht: Montagebeugel 5 mm x 15°, ronde randen Het is raadzaam om een passende krachtaanpassingsmandrel te gebruiken.Bij montage kan het nodig zijn het buitenste oppervlak met vet te smerenKleefstof mag niet in aanraking komen met het schuifoppervlak.

Installatie bronzen gleitlager schuiflager
Schuiflagers worden geïnstalleerd door ze in een bewerkte behuizing te drukken.

Let op het volgende:

• Maak een inhoudsbeugel in een hoek en maak de onderdelen schoon
worden samengesteld
• Smeer het buitenste oppervlak van het schuiflager vóór installatie
• Controleer de axialiteit tussen de installatieruimte en de middelpuntas
van het schuiflager
• Indien twee schuiflagers nodig zijn, moeten deze in lijn worden gebracht
• Gebruik een tegenmandrel met de juiste afmetingen

Om de slijtage effectief te verminderen, kan het legeringsoppervlak worden bewerkt met kogelvormige oliestopjes voor een gemakkelijker opslag van olie.het kan koper of tin op de staal rug zijn geplatteerdHet kan worden toegepast onder omstandigheden van middelmatige belasting met middelmatige of hoge snelheid en onder omstandigheden met een enorme slagbelasting.VIIPLUS BIMETAL BRONZE GLEITLAGER wordt gebruikt voor het maken van verpakte struiken, stootwasser en struiken op het aansluitstaafniveau van de gasmotor.

Technische gegevens

• met een breedte van niet meer dan 50 mm

• met een breedte van niet meer dan 50 mm

• Onderhoudsvriendelijk

• met een gewicht van niet meer dan 50 kg

Eigenschappen

• Voor hoge draagcapaciteit en oscillerende bewegingen, evenals voor ruwe werking en temperatuurbelasting.

Materialen

• Ondersteuningsmateriaal: koper- of tinplaatst staal

• Schuiflaag CuPb10Sn10

Materiële eigenschappen

• Specifiek laadvermogen statisch ≤ 250 [N/mm2]

• Specifiek draagvermogen dynamisch ≤ 140 [N/mm2]

• Glijfrequentie ≤ 2,5. [m/s] ≤ 5 [m/s] olie gesmeerd

• Reibungswert ** 0,04 [μ] tot 0,12 [μ] afhankelijk van het smeersysteem

• Temperatuurspanning ≈ 40 °C tot + 250 °C

• Max. PV-waarde2,8 [N/mm2 x m/s]

• Percentage contactgebied > 75 [%]

Onderhoud

• is een onderhoudsvriendelijk composiet schuiflager, maar een primaire smeer is noodzakelijk.de smeermogelijkheden worden tot een minimum beperkt;Ik heb het gedaan.

Bimetal Bushing Grootte en afmetingen

Ondertitel:Speciale afmetingen zijn op aanvraag beschikbaar.
