| Merknaam: | VIIPLUS |
| Modelnummer: | POMP & VLOEIBARE MATERIAALring |
| MOQ: | Verhandelbaar |
| Prijs: | onderhandelbaar |
| Betalingsvoorwaarden: | T / T, Western Union |
| Toeleveringsvermogen: | gietende bimetaalring, China, fabrikanten, leveranciers, fabriek, in het groot, Metrische Zelfsmeren |
Valve & Pump Bimetal Bearing Bushes Gear Transmission Parts zijn precisietechnische onderdelen die voldoen aan de hoogste kwaliteitsnormen, zoals blijkt uit hun ISO 9001-certificering.Deze buizen zijn speciaal ontworpen voor gebruik in kleppen en pompen, evenals in versnellingssystemen, waar zij een cruciale rol spelen bij het garanderen van een soepele en efficiënte werking.
De bimetallische constructie van deze dragerbosjes combineert de sterkte en duurzaamheid van het ene metaal met de smeerkracht en slijtvastheid van het andere.Deze unieke combinatie van eigenschappen stelt de buizen in staat om de hoge belastingen en spanningen te weerstaan die verbonden zijn aan de werking van de klep en de pomp, evenals de strenge eisen van versnellingssystemen.
De ISO 9001-certificering garandeert dat deze lagers worden vervaardigd volgens internationaal erkende kwaliteitsmanagementsystemen.betrouwbaarheid, en prestaties, waardoor klanten het vertrouwen hebben dat zij de best mogelijke producten voor hun toepassingen ontvangen.
Naast hun superieure prestaties, zijn deze Valve & Pump Bimetal Bearing Bushes Gear Transmission Parts ook ontworpen voor een gemakkelijke installatie en onderhoud.Hun nauwkeurige ontwerp zorgt voor een veilige en betrouwbare verbinding, terwijl hun duurzame constructie de behoefte aan frequente vervangingen of reparaties tot een minimum beperkt.
Over het algemeen zijn de door ISO 9001 goedgekeurde valve- en pomp-bi-metalen lagers, versnellingsonderdelen, een kwalitatief hoogwaardige oplossing voor het verbeteren van de prestaties en betrouwbaarheid van kleppen- en pompsystemen.alsmede versnellingssystemen.
Fabrikant en voorraadhandelaarmet een diameter van niet meer dan 50 mm&Lagers.viiplus is een deberoepsontwerp,fabriek voor de vervaardiging en verkoop van zelfglijbare lagers voor pomp- en vloeistofapparatuur.met een gewicht van niet meer dan 10 kg.
JF800 bi-metalen lager, is een laag koolstofstaal plaat als matrix materiaal, oppervlak sinteringCuPb10Sn10ofCuSn6Zn6Pb3Het product is een van deHet krachtigste lager.capaciteit van het lagertje van dubbele legering, de buizen van de balansbrug en de pakking van het zware voertuig;het aangedreven wiel van een bulldozer;
Auto staalplaat bussen, alle gebruik van dit product.Het is een soort van hoge belasting en lage snelheid glijdend lager dat op grote schaal wordt gebruikt.Alloy laag materiaal:
CuPb10Sn10ofCuSn6Zn6Pb3
Maximale lagerdruk: 65 N/mm2
Maximale bedrijfstemperatuur: 260°C
Hardheid van de legeringslaag: HB70~100
| BIMETALEN BUSHINGS | BIMETALEN BUSHINGS | BIMETALEN BUSHINGS | BIMETALEN BUSHINGS | BIMETALEN BUSHINGS | BIMETALEN BUSHINGS | |
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | |
| C. | vergoeding | vergoeding | vergoeding | vergoeding | vergoeding | 0.7~1.3 |
| Pb | 9.0~11.0 | 21.0~27.0 | 2.0~4.0 | 0.1 | 0.1 | - |
| Sn | 9.0~11.0 | 3.0~4.5 | 5.0~7.0 | 9.0 tot 10.0 | 6.0~6.8 | 17.5 tot 22.5 |
| Zn | 0.5 | 0.5 | 5.0~7.0 | 0.3 | 0.3 | - |
| P | 0.1 | 0.1 | 0.1 | 0.1 | 0.1~0.3 | - |
| Fe | 0.5 | 0.7 | 0.6 | 0.5 | 0.6 | 0.7 |
| Ni | 0.5 | 0.3 | 0.3 | 0.5 | 0.5 | 0.1 |
| Al | - | - | - | - | - | vergoeding |
| andere | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| samenstelling van de legering | hardheid van de legering | internationale standaard |
| CuPb10Sn10 | 80 tot 120 HB | JIS-LBC3, JIS-LBC3, SAE-797, DIN CuPb10Sn, UNS C93700, CLEVITE F100. |
| CC495KDAIDO L10. D. A. B. D57. Federal Mogul HF2. | ||
| CuPb24Sn4 | 45 tot 70 HB | JIS-LBC6. JIS-LBC6. SAE-799. GLYCO 68. DAIDO L23. |
| CuPb6Sn6Zn3 | 70-100HB | DIN17670 |
| CuSn10 | 70-100HB | DIN G-CuSn10;BS PB1 |
| CuSn6.5P | 70-100HB | DIN CuSn6 ((2.1020); JIS H3110 |
| AlSn20Cu | 30 tot en met 40 HB | JIS-AJL. SAE-783. GLYCO74. |

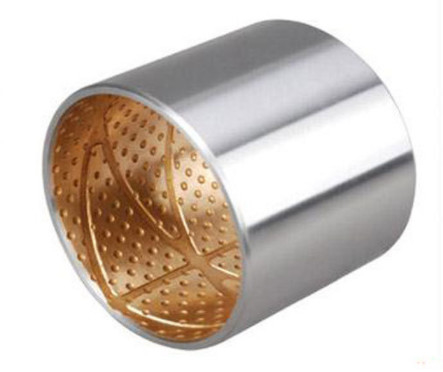

Bimetalen buizen Clinch type
| Verpakte samengestelde schuiflagers, koper- of tin-geplatte staal/brons, DIN 1494 / ISO 3547, onderhoudsvrij, met smeerzakken | |||
| Technische details | |||
| Specifieke belastingcapaciteit statisch | ≤ 250 [N/mm2] | Temperatuurspanning | - 40 °C tot + 250 °C |
| Dynamische specifieke belastingcapaciteit | ≤ 140 [N/mm2] | ||
| Glijfrequentie | ≤ 2,5 [m/s] | Max. PV-waarde | 2.8 [N/mm2 x m/s] |
| Vrijingswaarde | 00,04 [μ] tot 0,12 [μ] | Percentage contactgebied | > 75 [%] |
| Materialen | |||
| Ondersteunend materiaal | met een breedte van niet meer dan 50 mm | Schuiflaag | CuPb10Sn10 |
| DETAILS VAN TOLERANTE | |||
| Huisvesting Ø | H7 | Tolerantie van de as | f7 tot en met h8 |
| Inner-Ø na montage | H9 | ||
| AXTEMATERIAL | |||
| van staal, gehard of niet gehard | |||
| Ruwheid van het oppervlak ≤ Ra 0.8 | |||
| Vastgoed | |||
| Voor hoge draagcapaciteit en oscillerende bewegingen, evenals voor ruwe werking en temperatuurbelasting. | |||
| GEBRUIKSGEBIED | |||
| Spoorrollers, bouwmachines, kraanbouw, landbouwmachines (impactbelasting) | |||
| Onderhoud | |||
| Het is een onderhoudsvriendelijk buismateriaal, waarbij een eerste smeerprocedure tijdens de installatie noodzakelijk is, waarna periodieke smeerprocessen met olie of vet verplicht zijn. | |||
| Montageadvies | |||
| Huizen | Montagebeugel min. 1,5 mm x 15-45° | ||
| Schacht | Montagebeugel 5 mm x 15°, afgeronde randen | ||
| Het is raadzaam om een passende krachtopstelling op de mandrel aan te brengen en de buitenkant te smeren met vet. | |||
| Kleefstoffen | Kleefstof mag niet in aanraking komen met het schuifoppervlak! |
||
1. laag wrijvende oppervlaktefolie
2. Lagerschaal (bronzen)
3Vaste smeermiddelen (grafiet)
4Steelondersteuning
Dit is eenbimetalen lagermateriaalDe bronzen legering bestaat uit een tweelaagse structuur met een staalondersteuning, die een hoge mechanische sterkte heeft.kan worden gebruikt onder gesmeerde omstandigheden en bij hoge snelheid/hoge belastingHet kan worden vervaardigd uit verschillende materialen, afhankelijk van de toepassing, de gebruiksomstandigheden en het smeermiddel.
Gezinterde SAE797-laag + met staal ondersteund + koper- of tinplaat ((CuPb10Sn10)
Gezinterde SAE799-laag + met staal bekleed + koperplatering / tinplatering ((CuPb24Sn4)
Gezinterde SAE48-laag + met staal ondersteunde + koper- of tinplaat (CuPb30)
Gezinterde SAE783 laag + met staal ondersteunde + koperplatering / tinplatering (AlSn20Cu)
http://www.bronzegleitlager.com
David@viiplus.com
| Verpakte samengestelde schuiflagers, koper- of tin-geplatte staal/brons, DIN 1494 / ISO 3547, onderhoudsvrij, met smeerzakken | |||
| Technische details | |||
| Specifieke belastingcapaciteit statisch | ≤ 250 [N/mm2] | Temperatuurspanning | - 40 °C tot + 250 °C |
| Dynamische specifieke belastingcapaciteit | ≤ 140 [N/mm2] | ||
| Glijfrequentie | ≤ 2,5 [m/s] | Max. PV-waarde | 2.8 [N/mm2 x m/s] |
| Vrijingswaarde | 00,04 [μ] tot 0,12 [μ] | Percentage contactgebied | > 75 [%] |
| Materialen | |||
| Ondersteunend materiaal | met een breedte van niet meer dan 50 mm | Schuiflaag | CuPb10Sn10 |
| DETAILS VAN TOLERANTE | |||
| Huisvesting Ø | H7 | Tolerantie van de as | f7 tot en met h8 |
| Inner-Ø na montage | H9 | ||
| AXTEMATERIAL | |||
| van staal, gehard of niet gehard | |||
| Ruwheid van het oppervlak ≤ Ra 0.8 | |||
| Vastgoed | |||
| Voor hoge draagcapaciteit en oscillerende bewegingen, evenals voor ruwe werking en temperatuurbelasting. | |||
| GEBRUIKSGEBIED | |||
| Spoorrollers, bouwmachines, kraanbouw, landbouwmachines (impactbelasting) | |||
| Onderhoud | |||
| Het is een onderhoudsvriendelijk buismateriaal, waarbij een eerste smeerprocedure tijdens de installatie noodzakelijk is, waarna periodieke smeerprocessen met olie of vet verplicht zijn. | |||
| Montageadvies | |||
| Huizen | Montagebeugel min. 1,5 mm x 15-45° | ||
| Schacht | Montagebeugel 5 mm x 15°, afgeronde randen | ||
| Het is raadzaam om een passende krachtopstelling op de mandrel aan te brengen en de buitenkant te smeren met vet. | |||
| Kleefstoffen | Kleefstof mag niet in aanraking komen met het schuifoppervlak! |
||
