| Merknaam: | Bimetal Bearings |
| Modelnummer: | staal + AlSn20Cu |
| MOQ: | Verhandelbaar |
| Prijs: | onderhandelbaar |
| Betalingsvoorwaarden: | de Western Union, T/T, Moneygram |
| Toeleveringsvermogen: | gietende bimetaalring, China, fabrikanten, leveranciers, fabriek, in het groot, Metrische Zelfsmeren |

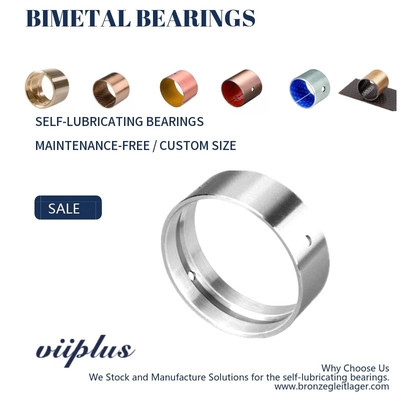

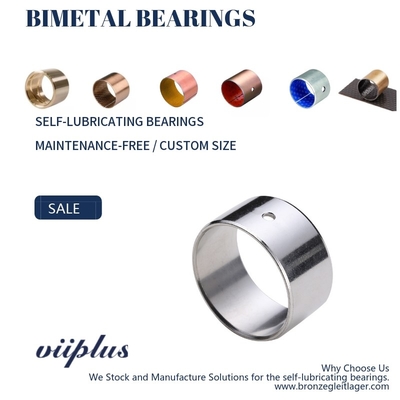

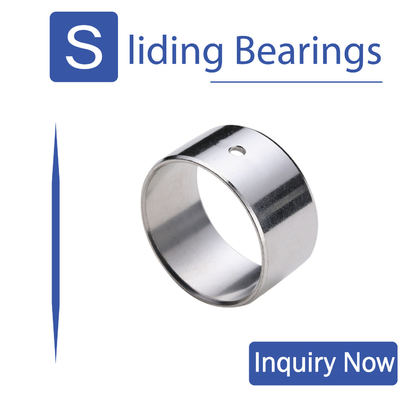

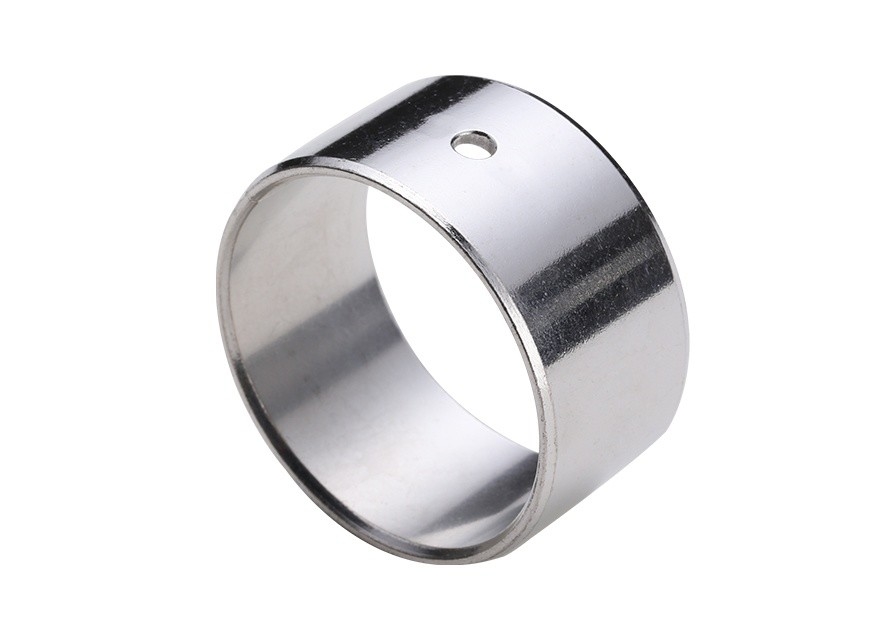

High Tin Aluminium Bearings en Groove Bushings, in het bijzonder de AlSn20Cu-variant, zijn een geavanceerd alternatief voor traditionele bushings.Deze lagers bieden superieure prestaties en duurzaamheid in een breed scala van industriële toepassingen.
Het hoge tingehalte in de aluminiumlegering zorgt voor een uitstekende slijtvastheid en corrosiebescherming, waardoor een langere levensduur en minder onderhoudsbehoeften worden gewaarborgd.De toevoeging van koper verbetert de mechanische eigenschappen van het materiaal, waardoor het geschikt is voor toepassingen met hoge belasting en hoge snelheid.
Het groefontwerp van de buizen maakt het gemakkelijker te installeren en te smeren, wat de wrijving en warmteopwekking tijdens de werking vermindert.Dit ontwerp verbetert ook de structurele integriteit van de busjes, die extra steun en stabiliteit biedt.
Het vervangen van bushings door High Tin Aluminium Bearings en Groove Bushings is een kosteneffectieve en prestatieverhogende upgrade.Deze lagers zijn compatibel met veel bestaande ontwerpen en kunnen gemakkelijk worden geïntegreerd in nieuwe systemen.
Over het algemeen zijn High Tin Aluminium Bearings en Groove Bushings AlSn20Cu een betrouwbare en duurzame oplossing voor industriële toepassingen die een superieure slijtvastheid en prestaties vereisen.
Babbit/Aluminium materiaal,Materieel:Backmetal -LaagkoolstofstaalVerpakkingsmateriaal Aluminium-tin legeringAlsn20cu"Krijg een gratis offerte voor uw huisvesting Boren & Schacht Dia, slot Joint, Stempel Brons Logo Bushing Marking.
Glijlaag kan worden bewerkt met smeergroef en/of met vetinhoud, Aluminium en Bronzen Buizen.
Aluminium-tinlegering Alsn20cu Staal Ondersteuning op bestelling online gemaakt uit China.Aluminium-tin bimetaal strips.De bronzen legeringsoorten zijn onder meer CuPb24Sn(SAE49),CuPb24Sn4(SAE794),CuPb10Sn10(SAE792),CuPb30 ((SAE48) enz.)We hebben een lijn die koper, lood en tin kan produceren.
| Standaard wit metalen lager, zwaar onderhoud | |||
| Technische details | |||
| Specifieke belastingcapaciteit statisch | tot ≤ 100 [N/mm2] | Temperatuurspanning | -10 °C tot +200 °C |
| Dynamische specifieke belastingcapaciteit | tot ≤ 70 [N/mm2] | ||
| Glijfrequentie | ≤ 25 [m/s] | Max. PV-waarde | 6.0 [N/mm2 x m/s] |
| Vrijingswaarde | 00,08 [μ] tot 0,17 [μ] afhankelijk van het smeersysteem | ||
| Materialen | |||
| Ondersteunend materiaal | met een breedte van niet meer dan 50 mm | Schuiflaag | AlSn20Cu |
| DETAILS VAN TOLERANTE | |||
| Huisvesting Ø | H7 | Tolerantie van de as | f7 tot en met h8 |
| Inner-Ø na montage | H9 | ||
| AXTEMATERIAL | |||
| van staal, gehard of niet gehard | |||
| Ruwheid van het oppervlak ≤ Ra 0.8 | |||
| Vastgoed | |||
| Voor hoge rotatiesnelheden in een gesloten en met olie gesmeerde toepassing. | |||
| GEBRUIKSGEBIED | |||
| Hoog glijfrequentie, motorconstructie | |||
| Onderhoud | |||
| Het is een onderhoudsgebonden composiet schuiflager. | |||
| Montageadvies | |||
| Huizen | Montagebeugel min. 1,5 mm x 15-45° | ||
| Schacht | Montagebeugel 5 mm x 15°, afgeronde randen | ||
| Het is raadzaam om een geschikte mandrel aan te brengen en de buitenkant bij de montage met vet te smeren. | |||
Aluminium-tin legering voor hydrodynamische toepassingen.
Ondersteuningsmateriaal: staal, met tinplaat, glinsterend, mat
Schuiflaag Aluminium
Gedetailleerde gegevens over tolerantie
Huisvesting Ø H7
Buizen van inner-Ø na montage van H9
Schachttolerantie f7 of h8
Materiaal van de as
Deze 0,2-0,5 mm dikke laag is met de hardheid van HB30-50, biedt uitstekende anti-aanvallen eigenschappen, goede inbedingsmogelijkheid en aanpassingsvermogen.Dit type materiaal is geschikt voor toepassing in motoren met lage tot middelgrote belasting.
Staal+AlSn20Cu
Hoog tin-aluminiumlager
High Tin Aluminium Bearing, het oppervlak legering AISn20Cu materiaal producten. Het product heeft middelmatige vermoeidheid en draagkracht, goede corrosiebestendigheid,goede schuif eigenschappen en andere kenmerken.
Het product wordt gewoonlijk gebruikt voor kleine en middelgrote vermogen intern verbrandingsmotor lagers, trein motor lagers, busjes lucht finale machine, vervangen innovatieve producten.
Rechte bossen
Flankenlagers
Stootplaat
wasmachine
Op maat gemaakte producten
Grooves en indentLock types
| Gegevens | Graad | BIMETAL Hoog tin-aluminiumlagers |
| Materiaal | Staal+AlSn20Cu | |
| Toepassingen | Toepassing: hogesnelheids- en zware motorhoofdas en luchtcompressor, koelmachine, enz. | |
| Maximale dynamische belasting P N/mm2 | 90 | |
| Maximale lijnsnelheid V | Grijzen smeermiddel m/s | - |
| Olie smeermethode m/s | >15 | |
| Maximale PV-waarde | Grijzen smeermiddel m/s N/mm2·m/s | - |
| Olie smeermiddel m/s N/mm2·m/s | 8 | |
| Trikcoëfficiënt u | Grijsprijzen | - |
| Olie smeerwerk | 0.04 tot 0.12 | |
| Paringsas | Hardheid HRC | ≥ 270 |
| Ruwheid Ra | 0.16 ~ 0.63 | |
| Werktemperatuur °C | Grijsprijzen | 150 |
| Olie smeerwerk | 250 | |
| Hardheid van de legeringslaag HB | 30 tot 40 | |
| Warmtegeleidbaarheid W/mk | 47 | |
| Coëfficiënt van lineaire uitbreiding | 18×10-6/K | |
| Naast de standaardproducten die in de catalogus worden weergegeven, kunt u ook niet-standaardproducten leveren of bestellen volgens de eisen van de klant. | ||
Ingenieursmachine: onderstel, stuwrad, sleepwiel, stuurknop, spanningsrol.Automobiel: trunnion as, aansluitstang, kleprooster, camshaft, versnellingsbak, verbrandingsmotor.En de Plunger pomp wrijvingsplaat, tandwielpomp wrijvingsplaat.
Materiaal Staal+AlSn20Cu
Standard afmetingen Lagers
Toleranties van bewerkte en niet-bewerkte dikte
| Nominale dikte | Toleranties+ van serie B (niet-bewerkbaar) | Toleranties van serie C (niet-bewerkbaar) |
| 1 | -Nee.025 | 0.25 |
| 0.15 | ||
| 1.5 | -Nee.03 | 0.25 |
| 0.15 | ||
| 2 | -Nee.035 | 0.25 |
| 0.15 | ||
| 2.5 | -Nee.04 | 0.3 |
| 0.15 | ||
| 3 | -Nee.045 | 0.3 |
| 0.15 | ||
| 3.5 | -Nee.05 | 0.3 |
| 0.15 |
Bimetalle strips, koperpoeder, loodvrij poeder, bimetallegerkte strips, gesinterde bimetallestrips, koperlegeringspoeder, gesinterde koperlegeringsstrips, gesinterde koperlegeringsstrips, motorlagers,met een vermogen van niet meer dan 50 W
