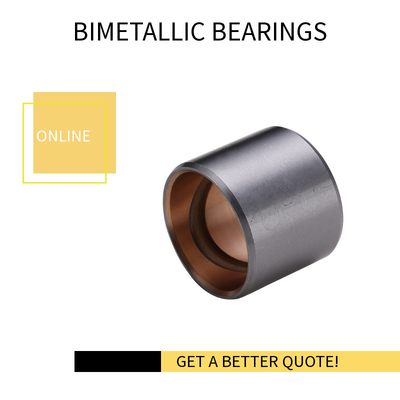

De Steel Sleeve Bushings Bimetallic Bearing-720 is een hoogwaardige lageroplossing die is ontworpen om superieure slijtvastheid en duurzaamheid te bieden in een breed scala aan industriële toepassingen.De bimetalen constructie combineert de sterkte en stijfheid van staal met de zelfglijende eigenschappen van een zachtere metaallegering, wat resulteert in een lager dat kan omgaan met zware lasten, hoge snelheden en zelfs oscillerende of wisselende bewegingen.

De buitenste stalen behuizing van dit lager zorgt voor structurele integriteit en weerstaat vervorming onder druk, terwijl de binnenste bimetalen bekleding een gladde,een laag wrijvingsoppervlak voor rotatiebewegingenDeze combinatie van materialen maakt het lager in staat om efficiënt te werken in veeleisende omgevingen, waardoor slijtage en onderhoudsvereisten worden verminderd.

De Bimetallic Bearing-720 is geschikt voor toepassingen zoals bouwmachines, zware machines,en andere industriële instellingen waar duurzaamheid en betrouwbaarheid van cruciaal belang zijnHet vermogen om extreme omstandigheden aan te gaan en een constante prestatie gedurende lange tijd te behouden, maakt het een kosteneffectieve keuze voor veel industrieën.

Naast zijn superieure prestatie-eigenschappen is de Steel Sleeve Bushings Bimetallic Bearing-720 ook gemakkelijk te installeren en onderhouden.Het compacte ontwerp en de standaard afmetingen maken een snelle vervanging mogelijk in bestaande apparatuur, waardoor stilstandstijden tot een minimum worden beperkt en de productiviteit maximaal wordt.

Over het algemeen, the Steel Sleeve Bushings Bimetallic Bearing-720 is a reliable and robust bearing solution that offers exceptional value for money for any industrial application requiring a durable and high-performance bearing.

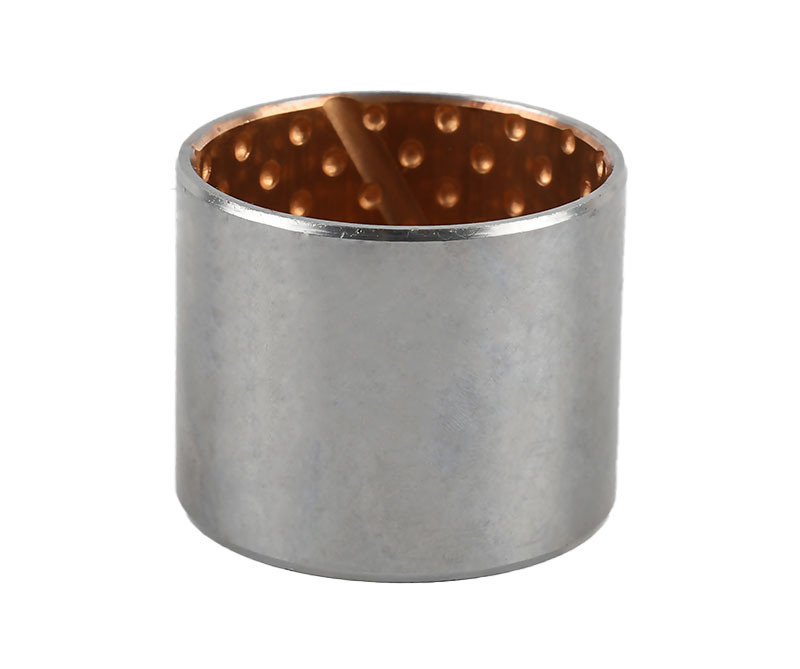

De bi-metalen lagers 720 met stalen buizen zijn een bimetalen schuifbuis met stalen staven en gesinterd CuPb24Sn4 als schuiflaag.

Vanwege hun hoge prestatiekenmerken en lange levensduur onder lage materiaalvermoeidheid en hoge veerkracht zijn ze geschikt voor middelmatige snelheden en belastingen.720 schuifbosjes worden gebruikt in de bouw- en landbouwmachine-industrie.
Download de catalogus van stalen busjesBIMETAL LAGERS CUPB30 CATALOG.pdf

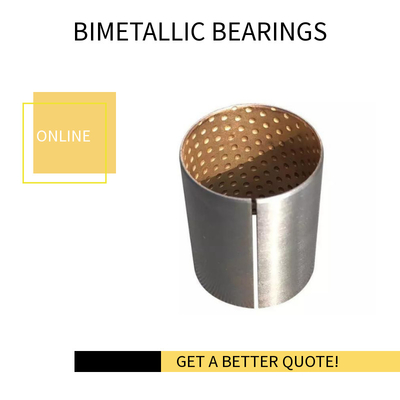

Bimetallisch stalen buizenstructuur

Staalondersteuning en bronslegering

Bimetalen stalen buizencompositie

• Staal + CuPb24Sn4 bronzen legering

Bimetallische lagers met stalen buizen -720 Kenmerken

• Vooral geschikt voor hoge specifieke belastingen met oscillerende beweging en lage frequentie.
• Toepasselijk onder ruwe bedrijfsomstandigheden.
• Hoog draagvermogen, zeer goede weerstand tegen vermoeidheid bij hogere temperaturen.

Bimetalen stalen buizen -720 Technische gegevens

Bimetal Bushing-720 Typische toepassing

CuPb24Sn4 bimatalische lagerswordt veel gebruikt in hogesnelheid, zware lading motor hoofdas en versnellingsbak enz.

Kies uw bimetalen lagers materiaal - gerelateerde busjes

Bimetalen lagers zijn geschikt voor roterende en schommelende bewegingsomstandigheden onderhoge belasting, middelgrote enhoge snelheidIn de werkelijke toepassing kunnen verschillende legeringslagen op het oppervlak gesinterd worden volgens verschillende werkomstandigheden.De producten van de serie FB08G zijn afgeleid van dezeDe materiaalstructuur, het toepassingsgebied en de technische parameters worden als volgt samengevat:

Relevante gegevens	Gegevens	Bi-metalenlagers -800	Bi-metalenlagers -720	Bimetallische drager -700	Bi-metalen lager -20
	Materiaal	Koolstofstaal /Staal+CuPb10Sn10	Koolstofstaal /Staal+CuPb24Sn4	Koolstofstaal /Staal+CuPb24Sn	Koolstofstaal /Staal+AlSn20Cu
Naast de standaardproducten die in de catalogus worden weergegeven, kunnen ook niet-standaardproducten worden geleverd of worden besteld volgens de eisen van de klant.
Toepassing		Het product met bimetalen lager-800 is geschikt voor motoren voor auto's, bouwmachines, landbouwmachines, enz.	Het bi-metalen buizen-720-product is geschikt voor hogesnelheid, zware interne verbrandingsmotor hoofdassen en versnellingen.	Het bi-metalen buizen-700-product is geschikt voor hogesnelheid, zware interne verbrandingsmotor hoofdas en verbindingsbalklagers.	Het product bi-metalen buizen-20 is geschikt voor de hoofdassen en verbindingsbalklagers van verbrandingsmotoren, luchtcompressoren en koelkasten.
Maximale dynamische belasting P N/mm2		140	120	120	90
Max. lijnsnelheid V m/s	Gras	2.5	2.5	2.5	——
Max.PV-waarde N/mm2·m/s		2.8	2.8	2.8	——
Frictiecoëfficiënt u		0.05 tot 0.15	0.05 tot 0.15	0.05 tot 0.15	——
Max. lijnsnelheid V m/s	Vloeistof	5	10	10	15
Max.PV-waarde N/mm2·m/s		10	10	10	8
CoëfficiëntFrictiecoëfficiënt u		0.04 tot 0.12	0.04 tot 0.12	0.04 tot 0.12	0.04 tot 0.12
Maximale temperatuur °C	Grijsproei	150	150	150	150
	Vloeistof smeer	250	250	250	250
overeenkomstige asdiameter	Hardheid HRC	≥ 53	≥ 48	≥ 45	≥ 270
	Ruwheid	0.32 ~ 0.63	0.16 ~ 0.63	0.16 ~ 0.63	0.16 ~ 0.63
Hardheid van de legeringslaag HB		60 tot 90	45 tot 70	40 tot 60	30 tot 40
Warmtegeleidbaarheid W/mk		47	60	60	47
Lineaire uitbreidingscoëfficiënt (as)		18 × 10-6/K	18 × 10-6/K	19 × 10-6/K	18 × 10-6/K

Standaard tolerantie afmetingstabel
