| Merknaam: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| Modelnummer: | JF800 JF720 JF700 Bimetaal loodvrije glijlagers |
| MOQ: | 800 Stuk/Stukken (Min. Orde) |
| Prijs: | $0.20 - $2.00 / Pieces ,Negotiable |
| Betalingsvoorwaarden: | TT VOORAF WESTERN UNION |
| Toeleveringsvermogen: | gietende bimetaalring, China, fabrikanten, leveranciers, fabriek, in het groot, Metrische Zelfsmeren |

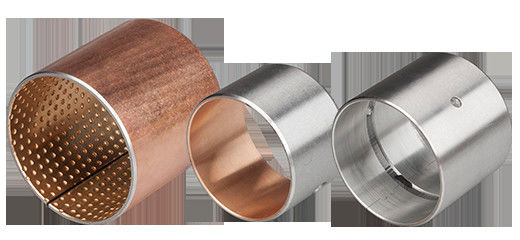

Normale vertinde bimetalen lagerbussen gemaakt van CuPb10Sn10-legering verwijzen naar een type lagerbus dat is geconstrueerd met behulp van een bimetaal materiaal, specifiek de CuPb10Sn10-legering. Deze legering is samengesteld uit koper (Cu), lood (Pb) en tin (Sn) in specifieke verhoudingen, met 10% lood en 10% tin. De tinplating op het oppervlak van deze lagerbussen zorgt voor extra corrosiebestendigheid en slijtvastheid, waardoor hun duurzaamheid en levensduur worden verbeterd.
CuPb10Sn10-legering wordt vaak gekozen voor lagertoepassingen vanwege de uitstekende bewerkbaarheid, slijtvastheid en zelf-smerende eigenschappen. Het bimetaalontwerp, dat typisch bestaat uit een stalen rug met een CuPb10Sn10-legering overlay, zorgt ervoor dat de lagerbus bestand is tegen hoge belastingen en stabiele prestaties levert onder veeleisende bedrijfsomstandigheden.
De tinplating op het CuPb10Sn10-legeringsoppervlak verbetert niet alleen de corrosiebestendigheid, maar fungeert ook als een beschermende laag, waardoor de kans op schade door vuil, vocht of andere verontreinigingen wordt verminderd. Dit maakt de lagerbussen geschikt voor gebruik in een breed scala aan industriële toepassingen, waaronder de automobielindustrie, machines en zware apparatuur.
Kortom, normale vertinde bimetalen lagerbussen gemaakt van CuPb10Sn10-legering zijn betrouwbare en duurzame componenten die uitstekende slijt- en corrosiebestendigheid bieden, waardoor ze geschikt zijn voor veeleisende lagertoepassingen.
| JF800 Legering Code & Overeenkomstige Internationale Code | |||
| Productcode | Legering Code | Legering Hardheid | Overeenkomstige Internationale Code |
| JF800 | CuPb10Sn10 | 69-90 HB | DIN-CuPb10Sn, SAE-797, JIS-LBC3, -SY, GLYCO-66, FEDERAL MOGUL-HF2, DAIDO-L10, ACL-F100 |
Materiaal Staal+CuPb10Sn10,Staal+CuPb24Sn4,Staal+CuPb24Sn,Staal+CuPb30 Staal+CuPb10Sn10+Grafiet.U kunt online bestellen voor snelle en onmiddellijke verzending. Bel ons of stuur ons een e-mail over bussen om te helpen bij de productselectie of om bussen te vinden die niet op onze website staan. Bussen Catalogus (Eenvoudige Lagers Catalogus) Bimetaal Gewikkeld Staal met Bronzen Serie Bussen Catalogus - Metrisch [Ook verkrijgbaar in Flens type]
BIMETAL BUSHING BEAINGS VSB-800.pdf BIMETAL STEEL BRONZE SLEEVE BUSHES MANUFACTURER.pd...
Fabrikant & Exporteur Bimetaal, Trimetal en Massieve Gegoten Metalen Lagers & Bussen, Bimetaal Lagers_SAE 797, SAE 799, SAE 783, SAE 48, SAE 49, Fabrikanten van Referentie- en Materiaalkenmerken Aangepaste bimetaal sleeve bussen productie, leverancier van bronzen stalen bussen en zelf-smerende lagers, en andere zelf-smerende lagers. Gespecialiseerd in eenvoudige lageroplossingen.www.bronzegleitlager.com is de toonaangevende bimetaal lagers sourcing en glijlagers
leverancier ontdekkingswebsite online voor inkoop professionals, ingenieurs, plant & facility management en business...
Staal ondersteund Loodhoudend Brons:
DIN CuPb10Sn, SAE797, UNS C93700, federal Mogul / Talho HF2, Glacler SY,SAE792
CuPb24Sn4, SAE799, DAIDO L23,JIS-LBC6, GLYCO-68, ACL-F250, SAE794
Staal ondersteund Koper-Lood Legering: CuPb24Sn SAE-49, ACL-F780 CuPb30, SAE-48, JIS-KJ3.
JF800 Bimetaal Lager's staal-bronzen bussen met olie gaten China De bron voor Pompen bussen & Bimetaal Lager online verkoop Bimtel Lager: BM JF600 JF650 JF700 JF720 Beschrijving
Bimetaal bus wordt gevormd uit stalen strips met legering voering materiaal. Het met legering beklede oppervlak kan worden bewerkt met olie groeven, gaten, gevormde inkepingen etc. afhankelijk van de toepassing. Het is geschikt voor hoge belasting, lagere snelheid oscillatie & rotatie beweging.
VIIPLUS china BiMetaal bus Belastbaarheid kan worden verbeterd door olie gaten, groeven, etc., afhankelijk van de smeeromstandigheden. In sommige gevallen kan een droog lager ook worden gebruikt onder gesmeerde omstandigheden.
Bimetaal lager is staalrug als de matrix, oppervlak gesinterd koper, tin legering, gerolde rollagers, standaard legering materialen zijn: CuPb10Sn10, CuSn6Zn6Pb3, CuPb24Sn4, CuPn30, AlSn20Cu.
Omdat de basisplaat is gemaakt van koolstofarm staal, wordt de bewerkingsnauwkeurigheid van de buitendiameter van de asbus gegarandeerd. Bovendien is er geen schroefbevestiging nodig nadat het product in het zittinggat is geladen. Perspassing kan worden gebruikt om het verschijnen van een buitenste cirkel te voorkomen.
De verandering van de chemische samenstelling van de legering op het binnenoppervlak kan voldoen aan de eisen van verschillende lagerdruk, verschillende bedrijfstemperaturen en verschillende glijsnelheden. De olie groef met verschillende structuur is ontworpen voor het wrijvingsoppervlak in de productie, en de olieholte kan voldoen aan de eisen van verschillende manieren van oliën en het fenomeen van as bijten voorkomen.
| ONDERDEEL NR. | TECHNISCHE GEGEVENS | |||||||||
| VIIPLUS | Nominale Diameter | Wanddikte s3 | Breedte | As-φ Dj,h8 | Behuizing φ DH, H7 |
Bus-φ Di,a Ass. in H7 behuizing | Speling CD | Oliegat φ | ||
| Di | Do | max. min. |
B | max. min. |
max. min. |
max. min. |
max. min. |
dl | ||
| PM2015SY | 20 | 23 | 1.490 1.430 |
15 | 20.000 19.967 |
23.021 23.000 |
+ 0.161 + 0.020 |
0.194 0.020 |
4 | |
| PM2025SY | 20 | 23 | 25 | |||||||
| PM2030SY | 20 | 23 | 30 | |||||||
| PM2215SY | 22 | 25 | 15 | 22.000 21.967 |
25.021 25.000 |
6 | ||||
| PM2220SY | 22 | 25 | 20 | |||||||
| PM2225SY | 22 | 25 | 25 | |||||||
| PM2230SY | 22 | 25 | 30 | |||||||
| PM2515SY | 25 | 28 | 15 | 25.000 24.967 |
28.021 28.000 |
|||||
| PM2520SY | 25 | 28 | 20 | |||||||
| PM2525SY | 25 | 28 | 25 | |||||||
| PM2530SY | 25 | 28 | 30 | |||||||
| PM2815SY | 28 | 32 | 1.980 1.920 |
15 | 28.000 27.967 |
32.025 32.000 |
+ 0.185 + 0.040 |
0.218 0.040 |
||
| PM2820SY | 28 | 32 | 20 | |||||||
| PM2825SY | 28 | 32 | 25 | |||||||
| PM2830SY | 28 | 32 | 30 | |||||||
| PM3015SY | 30 | 34 | 15 | 30.000 29.967 |
34.025 34.000 |
|||||
| PM3020SY | 30 | 34 | 20 | |||||||
| PM3025SY | 30 | 34 | 25 | |||||||
| PM3030SY | 30 | 34 | 30 | |||||||
| PM3040SY | 30 | 34 | 40 | |||||||
| PM3230SY | 32 | 36 | 30 | 32.000 31.961 |
36.025 36.000 |
0.224 0.040 |
||||
| PM3240SY | 32 | 36 | 40 | |||||||
| PM3515SY | 35 | 39 | 15 | 35.000 34.961 |
39.025 39.000 |
|||||
| PM3520SY | 35 | 39 | 20 | |||||||
| PM3525SY | 35 | 39 | 25 | |||||||
| PM3530SY | 35 | 39 | 30 | |||||||
| PM3535SY | 35 | 39 | 35 | |||||||
| PM3540SY | 35 | 39 | 40 | |||||||
| PM3545SY | 35 | 39 | 45 | |||||||
| PM3550SY | 35 | 39 | 50 | |||||||
| PM4020SY | 40 | 44 | 20 | 40.000 39.961 |
44.025 44.000 |
8 | ||||
| PM4030SY | 40 | 44 | 30 | |||||||
| PM4040SY | 40 | 44 | 40 | |||||||
| PM4050SY | 40 | 44 | 50 | |||||||
| PM4060SY | 40 | 44 | 60 | |||||||
| PM4530SY | 45 | 50 | 2.460 2.400 |
30 | 45.000 44.961 |
50.025 50.000 |
+ 0.225 + 0.080 |
0.264 0.080 |
||
| PM4540SY | 45 | 50 | 40 | |||||||
| PM4550SY | 45 | 50 | 50 | |||||||
| PM4560SY | 45 | 50 | 60 | |||||||
| PM5020SY | 50 | 55 | 20 | 50.000 49.961 |
55.030 55.000 |
+ 0.230 + 0.080 |
0.269 0.080 |
|||
| PM5030SY | 50 | 55 | 30 | |||||||
| PM5040SY | 50 | 55 | 40 | |||||||
| PM5050SY | 50 | 55 | 50 | |||||||
| PM5060SY | 50 | 55 | 60 | |||||||
| PM5535SY | 55 | 60 | 35 | 55.000 54.954 |
60.030 60.000 |
0.276 0.080 |
||||
| PM5540SY | 55 | 60 | 40 | |||||||
| PM5555SY | 55 | 60 | 55 | |||||||
| PM5560SY | 55 | 60 | 60 | |||||||
| PM6030SY | 60 | 65 | 30 | 60.000 59.954 |
65.030 65.000 |
|||||
| PM6040SY | 60 | 65 | 40 | |||||||
| PM6060SY | 60 | 65 | 60 | |||||||
| PM6070SY | 60 | 65 | 70 | |||||||
| PM6540SY | 65 | 70 | 40 | 65.000 64.954 |
70.030 70.000 |
|||||
| PM6550SY | 65 | 70 | 50 | |||||||
| PM6560SY | 65 | 70 | 60 | |||||||
| PM6570SY | 65 | 70 | 70 | |||||||
| ONDERDEEL NR. | TECHNISCHE GEGEVENS | |||||||||
| VIIPLUS | Nominale Diameter | Wanddikte s3 | Breedte | As-φDj,h8 | Behuizing φ DH, H7 |
Bus-φ Di,a Ass. in H7 behuizing | Speling Co | Oliegat 0 | ||
| D, | Do | max. min. | B | max. min. | max. min. | max. min. | max. min. | dl | ||
| PM7030SY | 70 | 75 | 2.460 2.400 |
30 | 70.000 69.954 |
75.030 75.000 |
+ 0.230 + 0.080 |
0.276 0.080 |
8 | |
| PM7040SY | 70 | 75 | 40 | |||||||
| PM7045SY | 70 | 75 | 45 | |||||||
| PM7050SY | 70 | 75 | 50 | |||||||
| PM7065SY | 70 | 75 | 65 | |||||||
| PM7080SY | 70 | 75 | 80 | |||||||
| PM7540SY | 75 | 80 | 40 | 75.000 74.954 |
80.030 80.000 |
+ 0.235 + 0.080 |
0.281 0.080 |
9.5 | ||
| PM7560SY | 75 | 80 | 60 | |||||||
| PM7580SY | 75 | 80 | 80 | |||||||
| PM8040SY | 80 | 85 | 40 | 80.000 79.954 |
85.035 85.000 |
|||||
| PM8060SY | 80 | 85 | 60 | |||||||
| PM8075SY | 80 | 85 | 75 | |||||||
| PM8080SY | 80 | 85 | 80 | |||||||
| PM8560SY | 85 | 90 | 60 | 85.000 85.946 |
90.035 90.000 |
0.289 0.080 |
||||
| PM9040SY | 90 | 95 | 40 | 90.000 89.946 |
95.035 95.000 |
|||||
| PM9070SY | 90 | 95 | 70 | |||||||
| PM9090SY | 90 | 95 | 90 | |||||||
| PM10040SY | 100 | 105 | 40 | 100.000 99.946 |
105.035 105.000 |
|||||
| PM10050SY | 100 | 105 | 50 | |||||||
| PM10060SY | 100 | 105 | 60 | |||||||
| PM10080SY | 100 | 105 | 80 | |||||||
| PM10095SY | 100 | 105 | 95 | |||||||
| PM12050SY | 120 | 125 | 50 | 120.000 119.946 |
125.040 125.000 |
+ 0.240 + 0.080 |
0.294 0.080 |
|||
| PM13560SY | 135 | 140 | 60 | 135.000 134.937 |
140.040 140.000 |
0.303 0.080 |
||||
| VIIPLUS | Binnen φ Dj max. min. |
Buiten φ Do max. min. |
Dikte ST max. min. |
Pen Gat φ Dd max. min. |
Steekcirkel φ dP max. min. |
Verdieping Diepte Ha max. min. |
||||
| WC30SY | 32.00 32.25 |
54.00 53.75 |
1.45 1.41 |
4.125 4.375 |
43.12 42.88 |
0.95 1.20 |
||||
| WC35SY | 38.00 38.25 |
62.00 61.75 |
50.12 49.88 |
|||||||
| WC40SY | 42.00 42.25 |
66.00 65.75 |
54.12 53.88 |
|||||||
| WC45SY | 48.00 48.25 |
74.00 73.75 |
1.95 1.92 |
61.12 60.88 |
1.45 1.70 |
|||||
| WC50SY | 52.00 52.25 |
78.00 77.75 |
65.12 64.88 |
|||||||
Gerolde Droge Glijlagers ()
Staal + Brons Poeder + CuPb24Sn4 en Of andere
CuPb24Sn4 Gevoerd (onderhoudsvrij), zelf gesmeerde eenvoudige of geflensde lagers, drukring en strip, Koolstofstalen schaal met gesinterde bronzen laag gevuld met CuPb24Sn4
De toepassing van bimetaal, moet worden ontworpen met olie smeeromstandigheden, geschikt voor hoge belasting en lage snelheid rotatie, zwaaibeweging. Momenteel is het op grote schaal gebruikt in de automobielbalansbrug, veerplaat zittinggat, remschoenen, stuurknokkels, bewegings verbindingsstang, pons glijdende delen, bulldozer ondersteuning, zwaar aandrijfwiel, versnellingsbak, oliepomp, cilinder, motor, koppeling en ga zo maar door. Ook op grote schaal gebruikt in mijnbouwmachines, turbo - auto, bouwmachines, landbouwmachines, staalwalsmachines enzovoort.
Koolstofstaal + Koper Poeder
Lager vormen beschikbaar in standaard afmetingen
· Cilindrische bussen
· Geflensde bussen
· Drukschijven
· Geflensde ringen
· Glijplaten
Onderdelen zijn verkrijgbaar in standaardmaten voor een breed scala aan lagerproducten met basisafmetingen (binnendiameter, buitendiameter, lengte, enz.) in overeenstemming met internationale normen. Speciale lagers met extra functies kunnen worden vervaardigd volgens klantspecificaties en -eisen.
START UW PROJECT Met een Toepassingsingenieur BIMETAL BUSHING
viiplus producten worden veel gebruikt in alle industriële sectoren
Op grote schaal gebruikt in hydraulische en pneumatische industrieën, smeedmachine-industrie, kunststofmachine-industrie, hef- en handlingmachines, havenmachines, kantoor, fitnessmachines, textielmachines, voedselverpakkingen, vulmachines, chemische machines, drukwerk en verpakkingen, papiermachines, auto's, spoorwegen Stoomlocomotieven, scheepsbouwindustrieën, persen, metallurgische machines, bouwmachines, enz.
